Дренажные и канализационные насосы
Дренажные и канализационные насосы перекачивают воду и стоки, состав которых требует подходящей проточной части. В каталоге представлены фекальные погружные, погружные дренажные и поверхностные дренажные или фекальные модели. Они различаются свободным проходом, рабочим колесом, наличием режущего механизма, материалами и монтажом
Подбор начинают с состава жидкости и размера включений, затем определяют расход, напор, температуру, режим и питание. Среди брендов — CNP, Grundfos, FANCY, Zenit, Vandjord, Leo, Calpeda и Pedrollo
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | 156VF080000 | FANCY | Насос V180T FANCY 156VF080000 Вертикальный | 10 846 ₽ | |
| 156VF080011 | FANCY | Насос V2200-2T FANCY 156VF080011 | 39 664 ₽ | |
| 156VF080010 | FANCY | Насос V2200T FANCY 156VF080010 | 38 805 ₽ | |
| 156VFM80008 | FANCY | Насос V1500F FANCY 156VFM80008 | 29 755 ₽ | |
| 156VF080009 | FANCY | Насос V1500-2T FANCY 156VF080009 | 29 468 ₽ | |

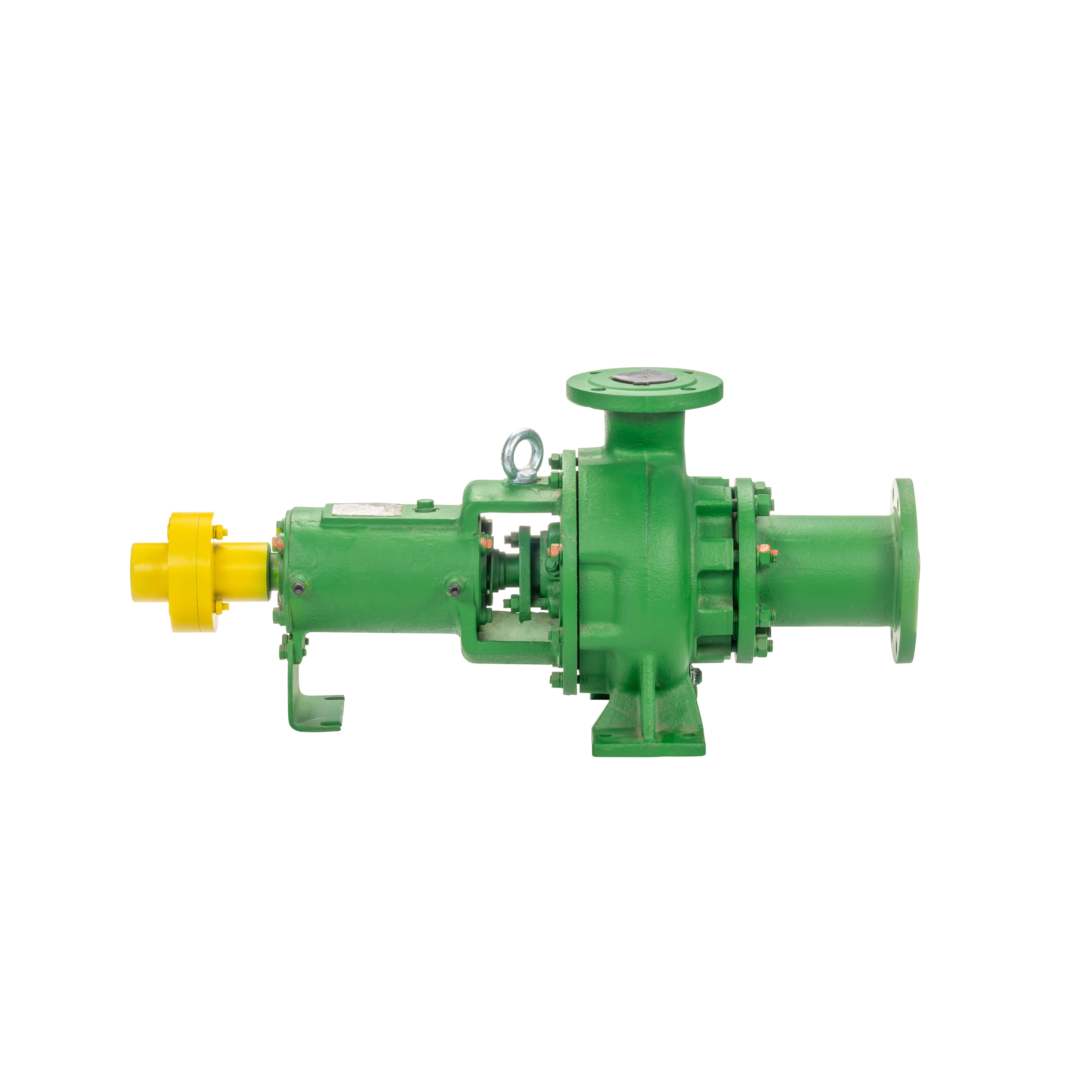

 | 02.04.215097 | ESQ | Насос -L СМ 80-50-200-4 под 4 кВт ESQ 02.04.215097 | 42 861 ₽ | |
| 156VF080007 | FANCY | Насос V1100T FANCY 156VF080007 | 22 784 ₽ | |
| 156VFM80007 | FANCY | Насос V1100F FANCY 156VFM80007 | 23 382 ₽ | |

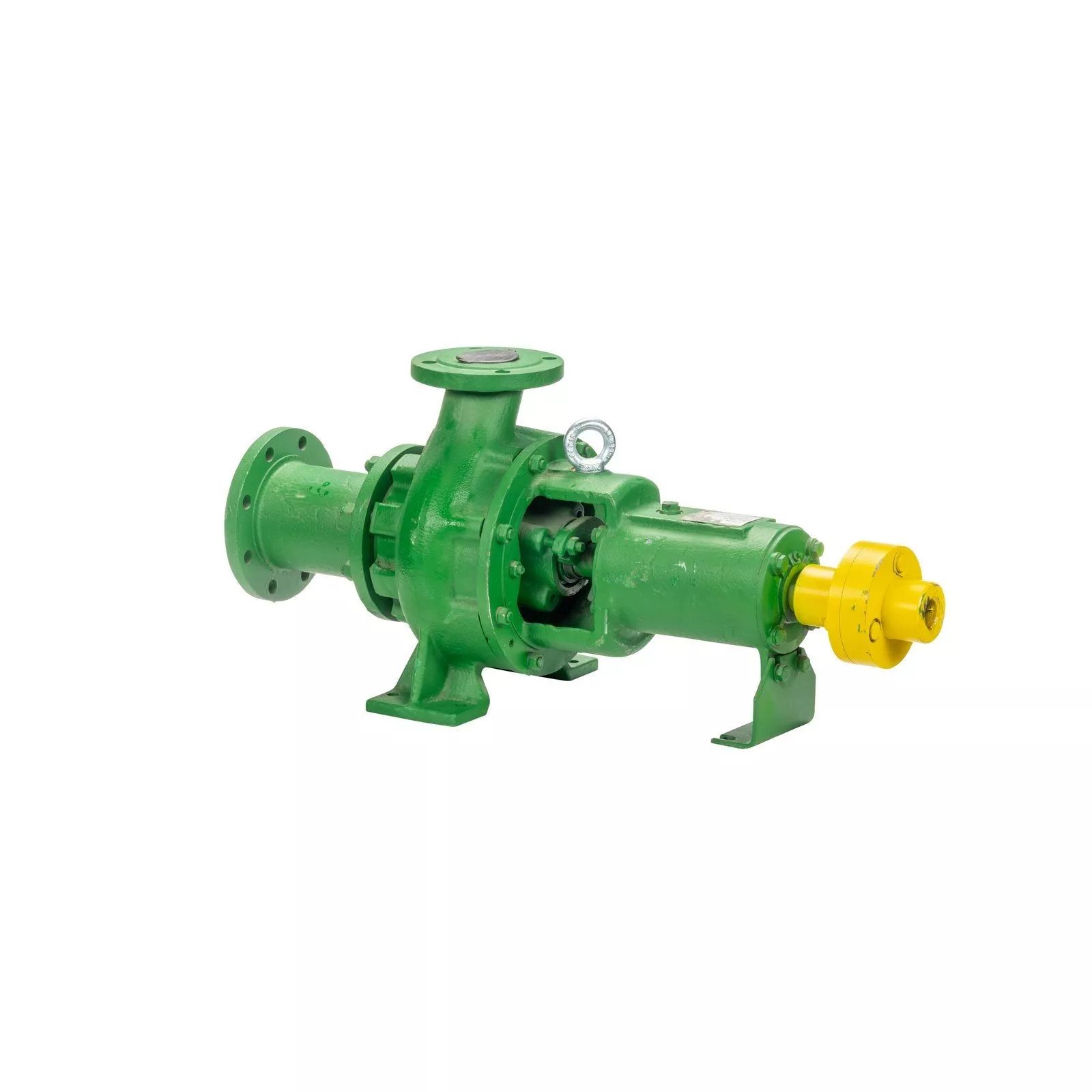

 | 02.04.215095 | ESQ | Насос -L СМ 80-50-200а-2 под 11 ESQ 02.04.215095 | По запросу | |
| 02.04.215096 | ESQ | Насос -L СМ 80-50-200б-2 под 11 ESQ 02.04.215096 | По запросу | |
| 02.04.215102 | ESQ | Насос -L СМ 100-65-200б-2 под ESQ 02.04.215102 | По запросу | |
| 02.04.215109 | ESQ | Насос -L СМ 100-65-250-2 под 45 ESQ 02.04.215109 | По запросу | |
| 02.04.215101 | ESQ | Насос -L СМ 100-65-200а-2 под 22 ESQ 02.04.215101 | По запросу | |
| 02.04.215037 | ESQ | Насос СМ 80-50-200-2 под 15кВт ESQ 02.04.215037 | По запросу | |

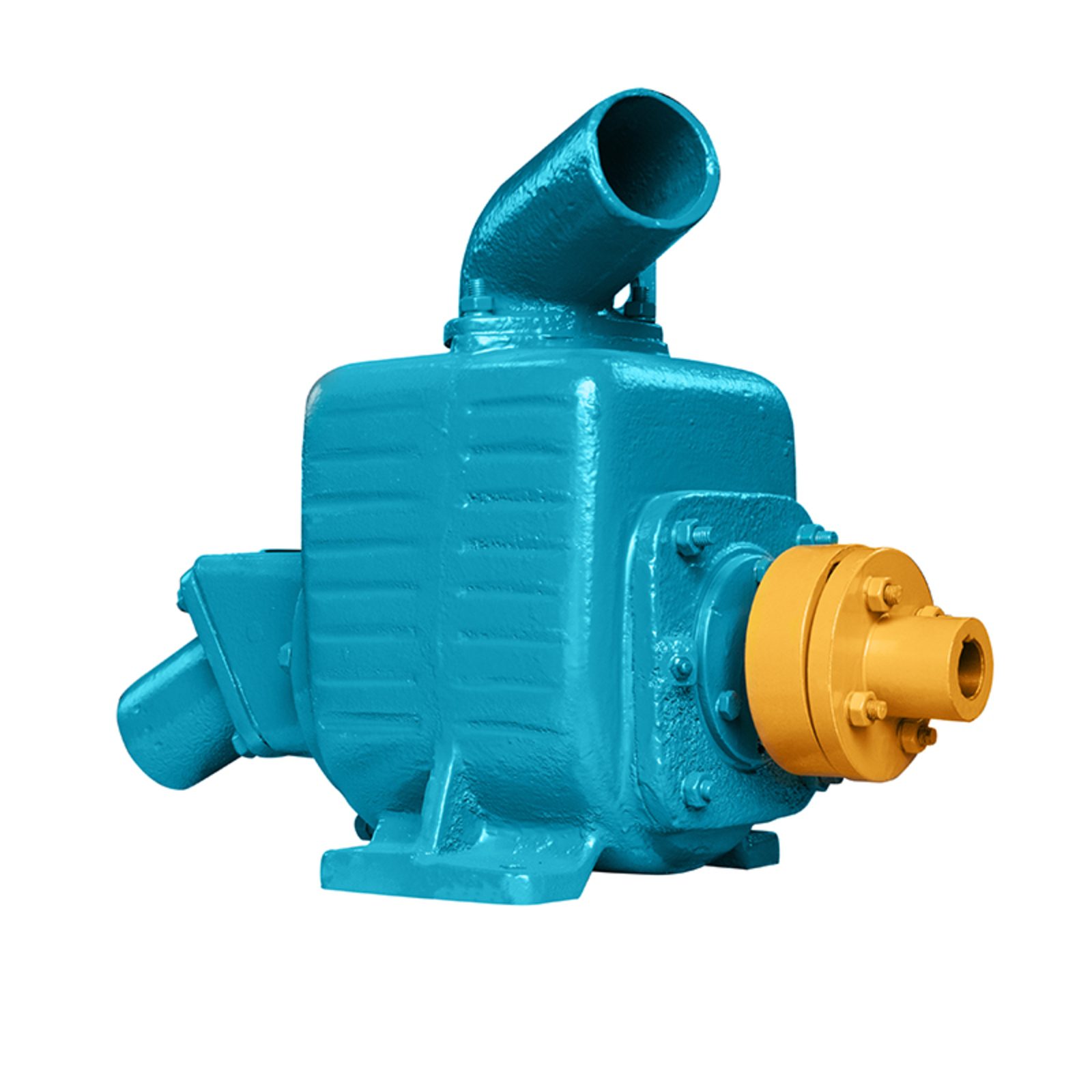

 | 02.30.215486 | ESQ | Насос АНС-60 под 5.5кВт б/дв, б/р ESQ 02.30.215486 | По запросу | |

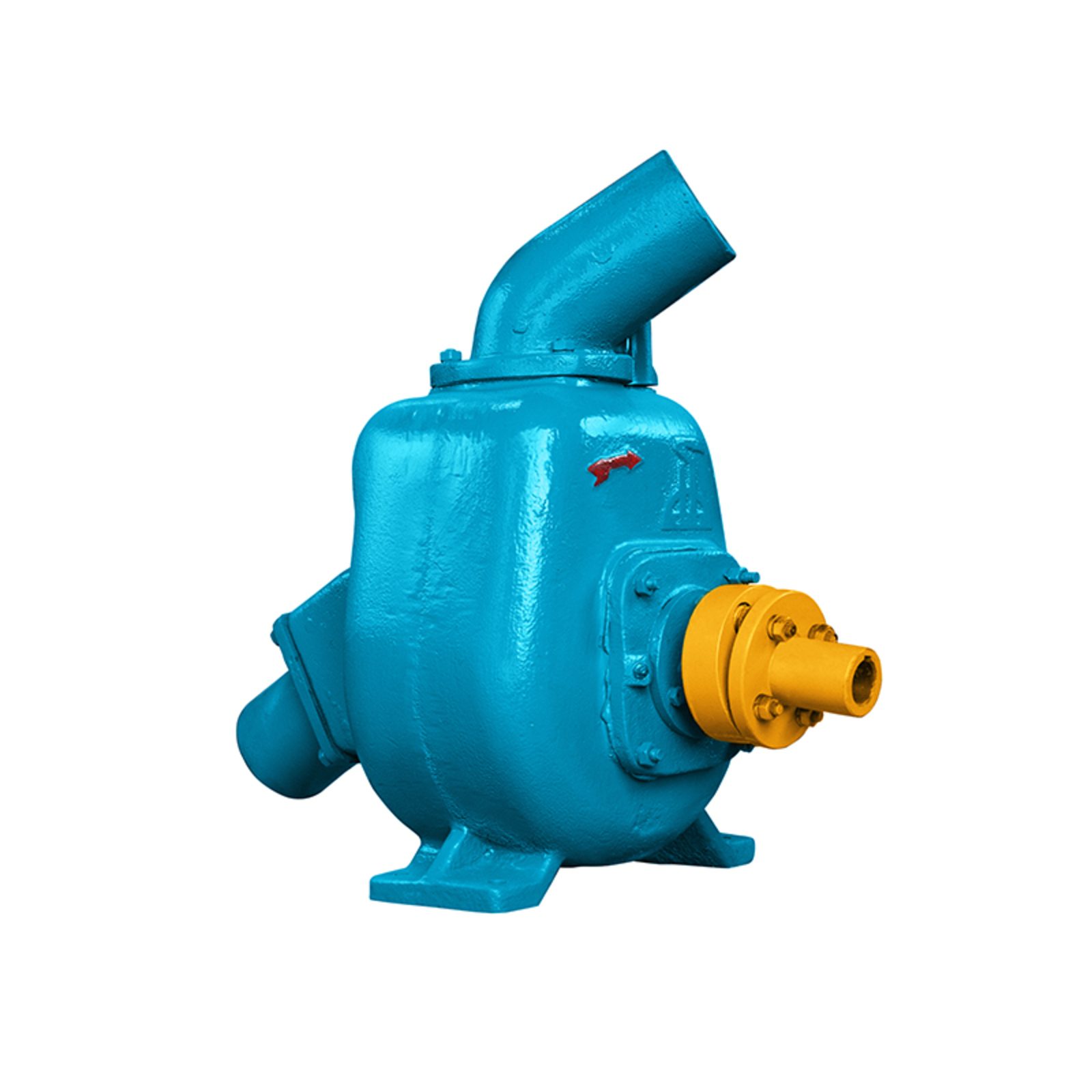

 | 02.30.215485 | ESQ | Насос АНС-130 под 7.5кВт б/дв ESQ 02.30.215485 | 88 024 ₽ | |

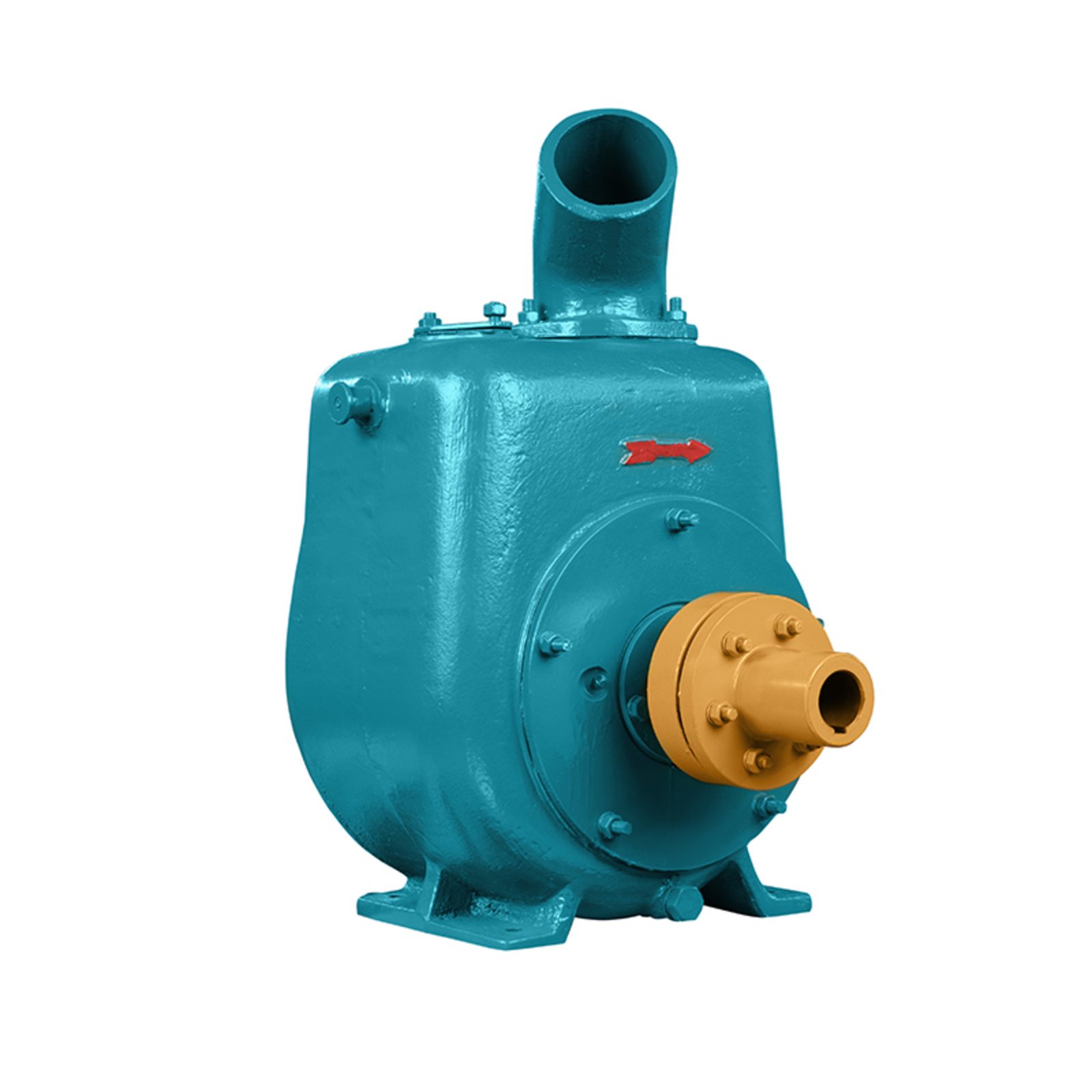

 | 02.30.215492 | ESQ | Насос С-569М под 15кВт б/дв, б/р ESQ 02.30.215492 | 195 628 ₽ | |
 | 50WQ10-15-1.1/EFQG(I) | CNP | Насос WQ-QG (I) CNP 50WQ10-15-1.1/EFQG(I) | 42 903 ₽ | |
 | 50WQ15-15-1.5/EFQG(I) | CNP | Насос WQ-QG (I) CNP 50WQ15-15-1.5/EFQG(I) | 51 925 ₽ | |
| 100WQ100-22-11HEF(I) | CNP | Насос WQ-H(I) CNP 100WQ100-22-11HEF(I) | 409 329 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Дренажная вода
Для воды из приямков, подвалов и водосборников выбирают допустимый размер частиц и материал корпуса. Песок или абразив требуют отдельной проверки
- При выборе проверяют
- приток и время опорожнения
- высоту, длину и потери
Канализационный сток
Фекальные и хозяйственно-бытовые стоки требуют свободного прохода или рабочего колеса, рассчитанного на включения
- При выборе проверяют
- приток и время опорожнения
- высоту, длину и потери
Сложные включения
Режущий механизм измельчает часть волокнистых загрязнений, а вихревое колесо может обеспечивать увеличенный свободный проход
- При выборе проверяют
- приток и время опорожнения
- высоту, длину и потери
Дренажные и канализационные насосы в рабочем узле
Диаметр свободного прохода должен соответствовать ожидаемым включениям. Если частица крупнее допустимой или склонна к наматыванию, насос может заблокироваться даже при достаточной мощности
Стационарный погружной насос часто соединяют через автоматическую трубную муфту и направляющие. Для переносной установки используют опору и разрешённый трубопровод
- Контрольные точки
- приток и время опорожнения
- температуру и включения
- погружной или поверхностный
| Характеристики проверяют совместно, а не изолированно | ||
|---|---|---|
| Критерий | Что проверить | Зачем |
| Расход | приток и время опорожнения | определяет производительность |
| Напор | высоту, длину и потери | определяет давление |
| Сток | температуру и включения | задаёт гидравлику и материалы |
| Монтаж | погружной или поверхностный | задаёт подключение и обслуживание |
| Окончательное исполнение сверяют с документацией конкретной модели | ||
Монтаж, настройка и эксплуатация
Диаметр свободного прохода должен соответствовать ожидаемым включениям. Если частица крупнее допустимой или склонна к наматыванию, насос может заблокироваться даже при достаточной мощности
Стационарный погружной насос часто соединяют через автоматическую трубную муфту и направляющие. Для переносной установки используют опору и разрешённый трубопровод
Поплавковый выключатель или датчики уровня управляют наполнением и опорожнением. Уровни настраивают так, чтобы избежать частых пусков и обеспечить охлаждение
- Перед вводом в работу
- сверяют обозначение и комплектность поставки
- проверяют присоединения и доступ для обслуживания
- фиксируют расчётный режим для последующего контроля
- выполняют проверку по инструкции изготовителя
ВажноОшибки, влияющие на работу оборудования
Причиной отказа часто становится неверно оценённый состав стока, слишком узкий трубопровод, наматывание волокон или работа ниже минимального уровня
Обслуживание канализационного оборудования выполняют с соблюдением санитарных и электрических мер безопасности
- Что нельзя упускать
- назначение оборудования в конкретной системе
- предельные параметры среды и режима
- совместимость присоединений и управляющих цепей
Проверка совместимости перед заказом
Сначала фиксируют рабочую задачу и значения, которые нельзя менять без пересчёта системы: расход, напор, сток и монтаж. Затем сравнивают только те исполнения, которые одновременно проходят все ограничения
При замене существующей позиции сверяют полную маркировку, присоединительные размеры, монтажное пространство и характеристики связанных компонентов. Совпадение одного номинала или внешнего вида не подтверждает взаимозаменяемость
После предварительного выбора проверяют рабочую область, комплектность и ограничения по документации производителя. Такой порядок помогает исключить оборудование, которое формально подходит по одному параметру, но не рассчитано на реальный режим
Подбор дренажные и канализационные насосы в PUMPING
PUMPING помогает сравнить насосы по расходу, напору, типу стока, включениям, колесу, материалам, присоединению и питанию. Модель выбирают по всей кривой
Для сравнения используют технические параметры и точное обозначение изделия. Цель подбора — получить совместимую позицию без неподтверждённых допущений о среде, нагрузке или способе монтажа
Чем дренажный насос отличается от фекального
Дренажные модели обычно рассчитаны на воду с ограниченным размером включений, фекальные — на сточные среды
Когда нужен режущий механизм
Когда возможны предусмотренные изготовителем волокнистые включения
Можно ли выбрать насос по мощности
Нет, нужны расход, напор, характеристика стока и кривая
Зачем нужен поплавковый выключатель
Он автоматически управляет насосом по уровню
Что даёт автоматическая муфта
Она позволяет поднимать стационарный насос по направляющим без разборки линии
