Измерительные приборы
Измерительные приборы помогают контролировать давление, температуру, расход, объём потребления и электрические параметры оборудования. В ассортименте PUMPING представлены манометры, вакуумметры, термометры, термоманометры, датчики давления и температуры, водо- и теплосчётчики, расходомеры, амперметры, вольтметры и мультиметры
- С чего начать подбор
- Определить измеряемую величину и рабочий диапазон
- Задать допустимую погрешность и способ считывания данных
- Сопоставить среду, температуру, давление и материалы
- Проверить присоединение, монтажное положение и выходной сигнал
Каталог включает приборы Росма, Экомера, Пульсар, BD, Siemens, Декаст, Ридан, Овен, BELIMO, Danfoss, Водомер, Метер и других марок. Характеристики и метрологические требования сверяют для конкретного артикула и измерительной задачи
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | 00000002805 | Росма | Термометр ТТ-В-110/50. У11 G1/2 Росма 00000002805 | По запросу | |
| 00000002824 | Росма | Термометр ТТ-В-110/50. П11 G1/2 Росма 00000002824 | По запросу | |
| 00000002825 | Росма | Термометр ТТ-В-110/50. П11 G1/2 Росма 00000002825 | По запросу | |
| 00000002822 | Росма | Термометр ТТ-В-110/450. П13 G1/2 Росма 00000002822 | По запросу | |
 | 00000027881 | Росма | Термометр ТТ-В-110/40. У11 G1/2 Росма 00000027881 | По запросу | |
| 00000024381 | Росма | Термометр ТТ-В-110/30. П11 G1/2 Росма 00000024381 | По запросу | |
| 00000002820 | Росма | Термометр ТТ-В-110/30. П11 G1/2 Росма 00000002820 | По запросу | |
| 00000002803 | Росма | Термометр ТТ-В-110/150. У11 G1/2 Росма 00000002803 | По запросу | |

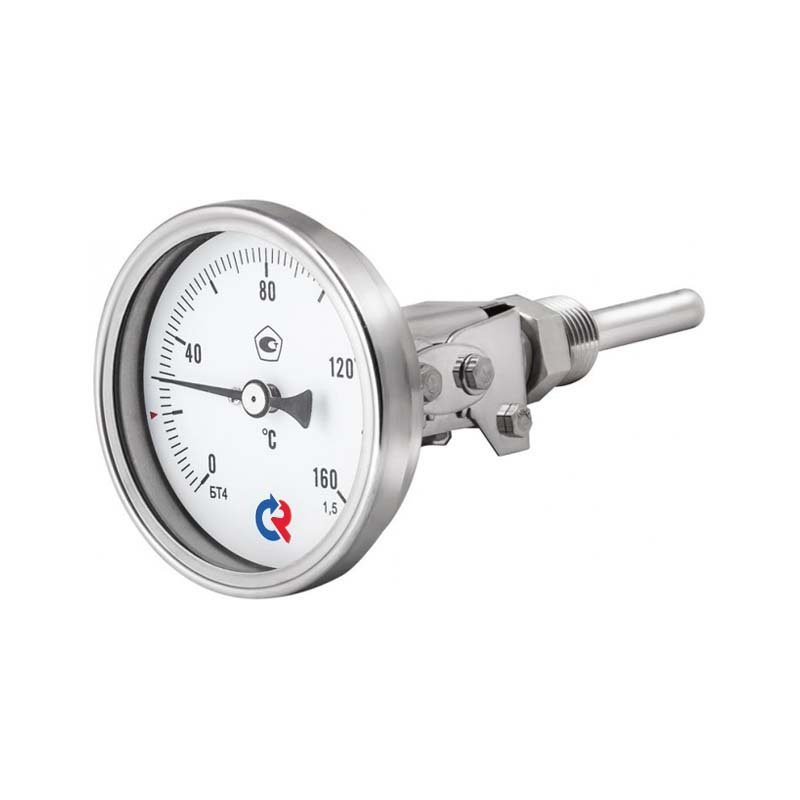

 | 00000028513 | Росма | Термометр Росма 00000028513 150 | По запросу | |
| 00000037120 | Росма | Термометр Росма 00000037120 150 | По запросу | |
| 00000002802 | Росма | Термометр ТТ-В-110/100. У11 G1/2 Росма 00000002802 | По запросу | |
| 00000030065 | Росма | Термометр Росма 00000030065 150 | По запросу | |
| 00000034146 | Росма | Термометр Росма 00000034146 150 | По запросу | |
| 00000039244 | Росма | Термометр Росма 00000039244 150 | По запросу | |
| 00000039157 | Росма | Термометр Росма 00000039157 Универсальный | По запросу | |
| 00000031723 | Росма | Термометр Росма 00000031723 Универсальный | По запросу | |
| 00000032668 | Росма | Термометр Росма 00000032668 Универсальный | По запросу | |
| 00000028403 | Росма | Термометр Росма 00000028403 Универсальный | По запросу | |
| 00000037651 | Росма | Термометр Росма 00000037651 150 | По запросу | |
| 00000032579 | Росма | Термометр Росма 00000032579 150 | По запросу |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Местная индикация или передача сигнала
Манометр показывает давление непосредственно в точке установки, а электронный датчик передаёт сигнал контроллеру или системе диспетчеризации. Для вакуума и комбинированных диапазонов выбирают соответствующий тип прибора
- Проверяют
- Избыточное, абсолютное или дифференциальное давление
- Диапазон, перегрузочную способность и класс точности
- Радиальное, осевое или иное присоединение
Контактный датчик и показывающий термометр решают разные задачи
Для визуального контроля применяют биметаллические и другие показывающие приборы, а для автоматики — датчики с подходящим чувствительным элементом и сигналом. Диапазон должен охватывать рабочие и ожидаемые аварийные режимы
- Учитывают
- Глубину погружения и диаметр защитной гильзы
- Инерционность, точность и место измерения
- Совместимость датчика со входом контроллера
Счётчик выбирают по среде и диапазону расходов
Водосчётчики, теплосчётчики и расходомеры различаются принципом измерения и назначением. Номинальный диаметр сам по себе не определяет пригодность: сопоставляют минимальный, номинальный и максимальный расход, давление, температуру и монтажную длину
- Для спецификации
- Среда и направление потока
- Резьбовое или фланцевое присоединение
- Импульсный, аналоговый или цифровой выход
Щитовой прибор и переносной мультиметр имеют разное назначение
Амперметры и вольтметры применяют для постоянного контроля в шкафах, а мультиметры — для диагностики и наладки. Диапазон, категория измерений, способ подключения и допустимое напряжение должны соответствовать цепи
- Перед измерением
- Выбирают правильные входы и режим прибора
- Проверяют пределы щупов и измерительных трансформаторов
- Соблюдают требования электробезопасности
Рабочее значение должно уверенно читаться на шкале
Диапазон выбирают с учётом нормального режима, пусковых колебаний и допустимых перегрузок. Слишком широкий диапазон ухудшает разрешение в интересующей зоне, а работа около верхнего предела может повышать риск повреждения при скачке параметра
- Класс точности рассматривают вместе с диапазоном
- Погрешность механического прибора часто задаётся в процентах от полной шкалы
- Для датчика учитывают основную и дополнительную температурную погрешность
- Для учёта ресурсов проверяют метрологические характеристики и требования к поверке
Точность всей измерительной цепи зависит не только от первичного датчика. На результат влияют преобразователь, кабель, аналоговый вход, масштабирование, место установки и настройка системы. Требования к поверке или калибровке определяют назначение прибора и действующие для объекта правила
Правильное место установки важнее удобного свободного участка
Точку измерения выбирают так, чтобы она отражала нужный параметр процесса. Для давления учитывают пульсации, гидроудары, температуру среды и возможность обслуживания. При необходимости применяют отборные устройства, гильзы, демпферы или разделители, разрешённые для конкретного прибора
Датчики расхода и счётчики устанавливают с учётом направления потока, заполнения сечения и требований к прямым участкам. Температурный датчик должен иметь достаточный контакт со средой и не попадать в застойную зону
- После подключения
- Проверяют герметичность и отсутствие механического напряжения
- Сверяют полярность, питание и тип выходного сигнала
- Настраивают масштабирование и аварийные пределы
- Сопоставляют показания с контрольным прибором
| Группа параметров | Что сопоставить | Зачем это нужно |
|---|---|---|
| Измерение | Величину, диапазон и перегрузку | Попадание рабочего режима в допустимую область |
| Метрология | Погрешность, разрешение, поверку | Достоверность контроля и учёта |
| Процесс | Среду, температуру и давление | Совместимость чувствительного элемента |
| Монтаж | Резьбу, длину, корпус и IP | Установка в существующую точку |
| Автоматика | Питание, сигнал и протокол | Подключение к контроллеру или диспетчеризации |
| Полный артикул фиксирует сочетание диапазона, присоединения, материалов и электрического исполнения | ||
Собирайте измерительную цепь от процесса к системе управления
Сначала определяют контролируемый параметр и условия среды, затем выбирают принцип измерения, диапазон и точность. После этого согласуют механическое присоединение, питание, выходной сигнал, индикацию и требования к обслуживанию
В карточках PUMPING можно сравнить конструкцию, диапазоны, присоединительные размеры и электрические параметры. При замене существующего устройства сверяют не только шкалу или размер корпуса, но и полный код исполнения, материал контактирующих частей и назначение каждого вывода
Можно ли выбирать манометр по максимальному давлению системы
Нужно учитывать рабочее давление, возможные пульсации и перегрузки, а также выбрать диапазон, на котором нормальное значение хорошо читается
Чем датчик отличается от показывающего прибора
Показывающий прибор выводит значение на месте, а датчик формирует сигнал для контроллера, регистратора или системы диспетчеризации
Что означает класс точности
Он характеризует допустимую погрешность по правилам, установленным для данного типа прибора, поэтому его оценивают вместе с диапазоном
Любой датчик 4–20 мА можно подключить к контроллеру
Только после проверки питания, схемы подключения, допустимой нагрузки входа, диапазона масштабирования и электрической совместимости
Нужны ли прямые участки для расходомера
Требования зависят от принципа измерения и конструкции, поэтому длину участков и положение монтажа берут из документации модели
