Силовой кабель

4806

Силовой кабель передаёт электроэнергию от вводного или распределительного устройства к нагрузке. Марку и сечение выбирают по расчётному току, напряжению, способу прокладки, температуре, длине линии, допустимой потере напряжения и условиям короткого замыкания. Простая замена на кабель с похожим диаметром не подтверждает электрическую и монтажную совместимость

  • Исходные данные для подбора
  • Мощность, ток, число фаз и характер нагрузки
  • Медь или алюминий, количество и сечение жил
  • Стационарная прокладка, лоток, труба, земля или открытый воздух
  • Требования к горению, дымо- и газовыделению

В ассортименте PUMPING есть продукция Сарансккабель, Кабельный Завод Цветлит, Алюр, Кабэкс, Элпром, TDM ELECTRIC, Ивановского кабельного завода и других производителей. Полную маркировку выбранной позиции сверяют без сокращений

ФотоАртикулБрендНаименованиеЦена
Кабель ППГнг(А)-HF Кабэкс ТХМ00136600ТХМ00136600КабэксКабель ППГнг(А)-HF Кабэкс ТХМ00136600141 ₽
Кабель ППГнг(А)-HF Промстройкабель 43FI0602AZ43FI0602AZПромстройкабельКабель ППГнг(А)-HF Промстройкабель 43FI0602AZПо запросу
Кабель ППГнг(А)-HF 5х1,5 TDM ELECTRIC SQ0128-0020SQ0128-0020TDM ELECTRICКабель ППГнг(А)-HF 5х1,5 TDM ELECTRIC SQ0128-0020По запросу

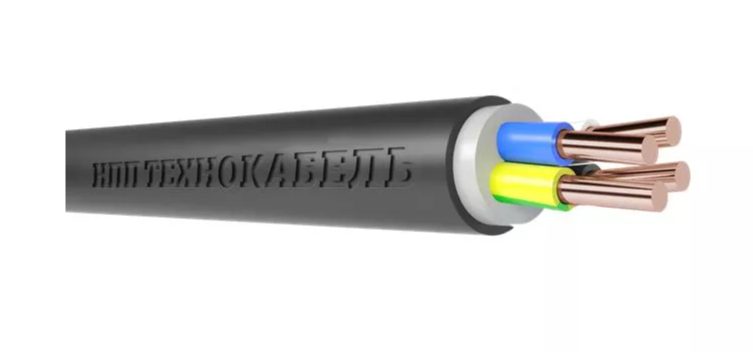

Кабель ППГнг(А)-HF 4х6 Технокабель НПП 00-0014826500-00148265Технокабель НППКабель ППГнг(А)-HF 4х6 Технокабель НПП 00-00148265По запросу
Кабель ППГнг(А)-HF 4х6 ОК Русский Свет КПП 21222122Русский Свет КППКабель ППГнг(А)-HF 4х6 ОК Русский Свет КПП 2122По запросу
Кабель ППГнг(А)-HF 4х4 Технокабель НПП 00-0014826400-00148264Технокабель НППКабель ППГнг(А)-HF 4х4 Технокабель НПП 00-00148264254 ₽
Кабель ППГнг(А)-HF 4х6 TOKOV ELECTRIC ТХМ00409121ТХМ00409121TOKOV ELECTRICКабель ППГнг(А)-HF 4х6 TOKOV ELECTRIC ТХМ00409121407 ₽
Кабель ППГнг(А)-HF 4х4 ОК Русский Свет КПП 21202120Русский Свет КППКабель ППГнг(А)-HF 4х4 ОК Русский Свет КПП 2120По запросу
Кабель ППГнг(А)-HF 4х4 TOKOV ELECTRIC ТХМ00409120ТХМ00409120TOKOV ELECTRICКабель ППГнг(А)-HF 4х4 TOKOV ELECTRIC ТХМ00409120276 ₽
Кабель ППГнг(А)-HF 4х2.5 ОК Русский Свет КПП 21172117Русский Свет КППКабель ППГнг(А)-HF 4х2.5 ОК Русский Свет КПП 2117По запросу
Кабель ППГнг(А)-HF Технокабель НПП 00-0014826300-00148263Технокабель НППКабель ППГнг(А)-HF Технокабель НПП 00-00148263154 ₽
Кабель ППГнг(А)-HF TOKOV ELECTRIC ТХМ00409119ТХМ00409119TOKOV ELECTRICКабель ППГнг(А)-HF TOKOV ELECTRIC ТХМ00409119176 ₽
Кабель ППГнг(А)-HF 4х2.5 ОК (N) Кабэкс ТХМ00194097ТХМ00194097КабэксКабель ППГнг(А)-HF 4х2.5 ОК (N) Кабэкс ТХМ00194097174 ₽
Кабель ППГнг(А)-HF Технокабель НПП 00-0014826200-00148262Технокабель НППКабель ППГнг(А)-HF Технокабель НПП 00-00148262По запросу
Кабель Кабельный завод Конкорд (КЗК) 47074707Кабельный завод Конкорд (КЗК)Кабель Кабельный завод Конкорд (КЗК) 4707По запросу
Кабель ППГнг(А)-HF 4х1.5 ОК (N) Кабэкс ТХМ00132589ТХМ00132589КабэксКабель ППГнг(А)-HF 4х1.5 ОК (N) Кабэкс ТХМ00132589109 ₽
Кабель ППГнг(А)-HF 4х1.5 ОК Русский Свет КПП 21162116Русский Свет КППКабель ППГнг(А)-HF 4х1.5 ОК Русский Свет КПП 2116117 ₽
Кабель ППГнг(А)-HF 3х6 ОК (N Русский Свет КПП 21152115Русский Свет КППКабель ППГнг(А)-HF 3х6 ОК (N Русский Свет КПП 2115337 ₽
Кабель Кабельный завод Конкорд (КЗК) 47064706Кабельный завод Конкорд (КЗК)Кабель Кабельный завод Конкорд (КЗК) 4706По запросу
Кабель ППГнг(А)-HF TOKOV ELECTRIC ТХМ00409117ТХМ00409117TOKOV ELECTRICКабель ППГнг(А)-HF TOKOV ELECTRIC ТХМ00409117114 ₽

* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь

Одна буква может менять область применения

Маркировка описывает материал жилы, тип изоляции и оболочки, конструктивные элементы и пожарные свойства. Кабели с одинаковым числом жил и сечением могут различаться допустимым напряжением, гибкостью, стойкостью к распространению горения и условиями прокладки

  • В спецификации фиксируют полностью
  • Точную марку и нормативное исполнение
  • Количество жил и номинальное сечение каждой жилы
  • Наличие защитного проводника и экрана
  • Расчётную длину с обоснованным монтажным запасом

Обозначения нг, LS, HF и другие индексы нельзя считать взаимозаменяемыми. Требуемое исполнение определяют проект и условия объекта, а подтверждающие документы относятся к конкретной продукции

Для однофазной и трёхфазной сети различается состав рабочих проводников, а наличие защитной жилы определяет схема заземления и проект. Цвет изоляции помогает идентификации, но не заменяет проверку назначения проводника. При подборе по существующей линии сначала устанавливают её фактическую марку и условия прокладки, а затем сверяют расчёт с действующей нагрузкой

Проверки расчётного сеченияТоковая нагрузка — только первый этап
Проверка Что учитывает Риск при ошибке
Допустимый ток Материал, изоляцию и способ прокладки Перегрев жилы и ускоренное старение
Потеря напряжения Длину линии, ток и сечение Нарушение режима нагрузки
Короткое замыкание Термическую стойкость до отключения защиты Повреждение изоляции и соединений
Условия монтажа Групповую прокладку и температуру среды Снижение допустимой нагрузки
Сечение согласуют с аппаратом защиты, способом прокладки и параметрами подключаемого оборудования
Подготовка силового кабеля к прокладке в промышленном лотке

Монтаж не должен ухудшать расчётные свойства линии

Соблюдают минимальный радиус изгиба, допустимое тяговое усилие и температурные условия прокладки. Кабель защищают от острых кромок, чрезмерного сжатия крепежом и контакта с несовместимыми материалами

Наконечники, гильзы, вводы и муфты выбирают по материалу, числу и сечению жил, классу гибкости, напряжению и среде. Для соединения меди с алюминием применяют предназначенные для этого решения и технологию производителя

  • После монтажа
  • Проверяют маркировку обоих концов и фазировку
  • Контролируют качество опрессовки и момент затяжки
  • Выполняют предусмотренные проектом электрические измерения

Согласование с защитным аппаратом

Номинал и характеристику автомата выбирают так, чтобы кабель был защищён от перегрузки и короткого замыкания, а пусковые токи нагрузки не вызывали ложных отключений

  • Сверяют
  • Расчётный ток линии
  • Отключающую способность и время отключения

Лоток, труба или подземная прокладка

Способ трассировки влияет на охлаждение, механическую защиту и допустимую токовую нагрузку. Для наружных и подземных участков дополнительно учитывают влагу, ультрафиолет и риск повреждения

  • Планируют
  • Заполнение трассы и разделение цепей
  • Доступ для осмотра и ремонта

Совместимые наконечники и вводы

Диаметр кабеля, материал жилы и конструкция оболочки должны соответствовать кабельному вводу, наконечнику и клеммам оборудования

  • Контролируют
  • Герметичность и разгрузку натяжения
  • Допустимый диапазон сечений клеммы

Можно ли выбрать сечение только по мощности

Нет, нужны напряжение, ток, длина, способ прокладки, температура, группировка, потеря напряжения и условия короткого замыкания

Медный и алюминиевый кабель одинакового сечения равнозначны

Нет, у них различаются электрические и монтажные свойства, поэтому материал жил учитывают в расчёте и при выборе соединительной арматуры

Что означает количество жил в обозначении

Оно связано со схемой питания и наличием нейтрального и защитного проводников, но назначение каждой жилы определяет проект

Нужен ли запас длины

Монтажный запас предусматривают для трассы, разделки и подключения, однако его величину задают обоснованно, чтобы не создавать ненужные бухты
