Силовой кабель
Силовой кабель передаёт электроэнергию от вводного или распределительного устройства к нагрузке. Марку и сечение выбирают по расчётному току, напряжению, способу прокладки, температуре, длине линии, допустимой потере напряжения и условиям короткого замыкания. Простая замена на кабель с похожим диаметром не подтверждает электрическую и монтажную совместимость
- Исходные данные для подбора
- Мощность, ток, число фаз и характер нагрузки
- Медь или алюминий, количество и сечение жил
- Стационарная прокладка, лоток, труба, земля или открытый воздух
- Требования к горению, дымо- и газовыделению
В ассортименте PUMPING есть продукция Сарансккабель, Кабельный Завод Цветлит, Алюр, Кабэкс, Элпром, TDM ELECTRIC, Ивановского кабельного завода и других производителей. Полную маркировку выбранной позиции сверяют без сокращений
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | ЭК000106165 | Русский Свет КПП | Кабель Русский Свет КПП ЭК000106165 | 93 ₽ | |
 | ТХМ00134527 | Кабэкс | Кабель ВВГ-Пнг(А)-LSLTx 2х1.5 Кабэкс ТХМ00134527 | По запросу | |
 | 00-00148526 | Технокабель НПП | Кабель Технокабель НПП 00-00148526 | 89 ₽ | |

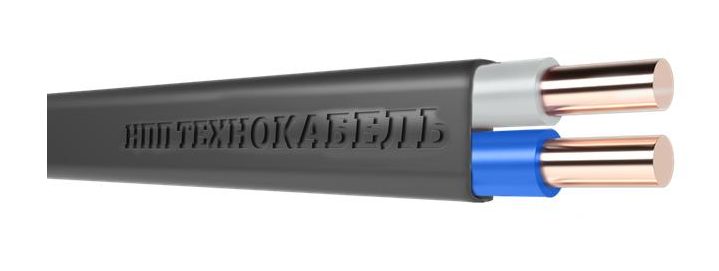

 | 00-00148370 | Технокабель НПП | Кабель Технокабель НПП 00-00148370 | По запросу | |
 | 4003040101 | РЭК-PRYSMIAN | Кабель ВВГ-Пнг(А)-LSLTx РЭК-PRYSMIAN 4003040101 | 89 ₽ | |
 | 00-00148538 | Кабельный Завод Цветлит | Кабель Кабельный Завод Цветлит 00-00148538 | 89 ₽ | |
| 00-00148369 | Технокабель НПП | Кабель Технокабель НПП 00-00148369 | По запросу | |
| 00-00148490 | Технокабель НПП | Кабель ВВГ-Пнг(А)-LS Технокабель НПП 00-00148490 | 82 ₽ | |
| 00-00148491 | Технокабель НПП | Кабель ВВГ-Пнг(А)-LS Технокабель НПП 00-00148491 | 129 ₽ | |
 | 00-00019793 | Ивановский кабельный завод (ИВКЗ) | Кабель ВВГ-Пнг(А)-LS 3х6 ОК (N PE) 1кВ 00-00019793 | По запросу | |
 | ТХМ00070642 | Кабэкс | Кабель ВВГ-Пнг(А)-LS 3х6 ОК (N Кабэкс ТХМ00070642 | По запросу | |
| 1603070101 | РЭК-PRYSMIAN | Кабель ВВГ-Пнг(А)-LS 3х6 РЭК-PRYSMIAN 1603070101 | 296 ₽ | |
 | УТ000028393 | TOKOV ELECTRIC | Кабель ВВГ-Пнг(А)-LS TOKOV ELECTRIC УТ000028393 | 279 ₽ | |
| ЭК000092962 | Русский Свет КПП | Кабель ВВГ-Пнг(А)-LS Русский Свет КПП ЭК000092962 | 218 ₽ | |
| 00-00019792 | Ивановский кабельный завод (ИВКЗ) | Кабель ВВГ-Пнг(А)-LS 3х4 ОК (N PE) 1кВ 00-00019792 | По запросу | |
| ТХМ00070641 | Кабэкс | Кабель ВВГ-Пнг(А)-LS 3х4 ОК (N Кабэкс ТХМ00070641 | 198 ₽ | |
 | 00-00006293 | Алюр | Кабель ВВГ-Пнг(А)-LS 3х4.0 ок (N Алюр 00-00006293 | 214 ₽ | |
| 1603060101 | РЭК-PRYSMIAN | Кабель ВВГ-Пнг(А)-LS 3х4 РЭК-PRYSMIAN 1603060101 | 203 ₽ | |
| ТХМ00375262 | Кабэкс | Кабель ВВГ-Пнг(А)-LS 3х2.5 ОК Кабэкс ТХМ00375262 | По запросу | |
| 00-00019791 | Ивановский кабельный завод (ИВКЗ) | Кабель ВВГ-Пнг(А)-LS 3х2.5 ОК (N PE) 00-00019791 | По запросу |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Одна буква может менять область применения
Маркировка описывает материал жилы, тип изоляции и оболочки, конструктивные элементы и пожарные свойства. Кабели с одинаковым числом жил и сечением могут различаться допустимым напряжением, гибкостью, стойкостью к распространению горения и условиями прокладки
- В спецификации фиксируют полностью
- Точную марку и нормативное исполнение
- Количество жил и номинальное сечение каждой жилы
- Наличие защитного проводника и экрана
- Расчётную длину с обоснованным монтажным запасом
Обозначения нг, LS, HF и другие индексы нельзя считать взаимозаменяемыми. Требуемое исполнение определяют проект и условия объекта, а подтверждающие документы относятся к конкретной продукции
Для однофазной и трёхфазной сети различается состав рабочих проводников, а наличие защитной жилы определяет схема заземления и проект. Цвет изоляции помогает идентификации, но не заменяет проверку назначения проводника. При подборе по существующей линии сначала устанавливают её фактическую марку и условия прокладки, а затем сверяют расчёт с действующей нагрузкой
| Проверка | Что учитывает | Риск при ошибке |
|---|---|---|
| Допустимый ток | Материал, изоляцию и способ прокладки | Перегрев жилы и ускоренное старение |
| Потеря напряжения | Длину линии, ток и сечение | Нарушение режима нагрузки |
| Короткое замыкание | Термическую стойкость до отключения защиты | Повреждение изоляции и соединений |
| Условия монтажа | Групповую прокладку и температуру среды | Снижение допустимой нагрузки |
| Сечение согласуют с аппаратом защиты, способом прокладки и параметрами подключаемого оборудования | ||
Монтаж не должен ухудшать расчётные свойства линии
Соблюдают минимальный радиус изгиба, допустимое тяговое усилие и температурные условия прокладки. Кабель защищают от острых кромок, чрезмерного сжатия крепежом и контакта с несовместимыми материалами
Наконечники, гильзы, вводы и муфты выбирают по материалу, числу и сечению жил, классу гибкости, напряжению и среде. Для соединения меди с алюминием применяют предназначенные для этого решения и технологию производителя
- После монтажа
- Проверяют маркировку обоих концов и фазировку
- Контролируют качество опрессовки и момент затяжки
- Выполняют предусмотренные проектом электрические измерения
Согласование с защитным аппаратом
Номинал и характеристику автомата выбирают так, чтобы кабель был защищён от перегрузки и короткого замыкания, а пусковые токи нагрузки не вызывали ложных отключений
- Сверяют
- Расчётный ток линии
- Отключающую способность и время отключения
Лоток, труба или подземная прокладка
Способ трассировки влияет на охлаждение, механическую защиту и допустимую токовую нагрузку. Для наружных и подземных участков дополнительно учитывают влагу, ультрафиолет и риск повреждения
- Планируют
- Заполнение трассы и разделение цепей
- Доступ для осмотра и ремонта
Совместимые наконечники и вводы
Диаметр кабеля, материал жилы и конструкция оболочки должны соответствовать кабельному вводу, наконечнику и клеммам оборудования
- Контролируют
- Герметичность и разгрузку натяжения
- Допустимый диапазон сечений клеммы
Можно ли выбрать сечение только по мощности
Нет, нужны напряжение, ток, длина, способ прокладки, температура, группировка, потеря напряжения и условия короткого замыкания
Медный и алюминиевый кабель одинакового сечения равнозначны
Нет, у них различаются электрические и монтажные свойства, поэтому материал жил учитывают в расчёте и при выборе соединительной арматуры
Что означает количество жил в обозначении
Оно связано со схемой питания и наличием нейтрального и защитного проводников, но назначение каждой жилы определяет проект
Нужен ли запас длины
Монтажный запас предусматривают для трассы, разделки и подключения, однако его величину задают обоснованно, чтобы не создавать ненужные бухты
