Силовой кабель

4806

Силовой кабель передаёт электроэнергию от вводного или распределительного устройства к нагрузке. Марку и сечение выбирают по расчётному току, напряжению, способу прокладки, температуре, длине линии, допустимой потере напряжения и условиям короткого замыкания. Простая замена на кабель с похожим диаметром не подтверждает электрическую и монтажную совместимость

  • Исходные данные для подбора
  • Мощность, ток, число фаз и характер нагрузки
  • Медь или алюминий, количество и сечение жил
  • Стационарная прокладка, лоток, труба, земля или открытый воздух
  • Требования к горению, дымо- и газовыделению

В ассортименте PUMPING есть продукция Сарансккабель, Кабельный Завод Цветлит, Алюр, Кабэкс, Элпром, TDM ELECTRIC, Ивановского кабельного завода и других производителей. Полную маркировку выбранной позиции сверяют без сокращений

ФотоАртикулБрендНаименованиеЦена
Кабель ВВГ-П нг(А)-LS TDM ELECTRIC SQ0117-0026SQ0117-0026TDM ELECTRICКабель ВВГ-П нг(А)-LS TDM ELECTRIC SQ0117-0026По запросу

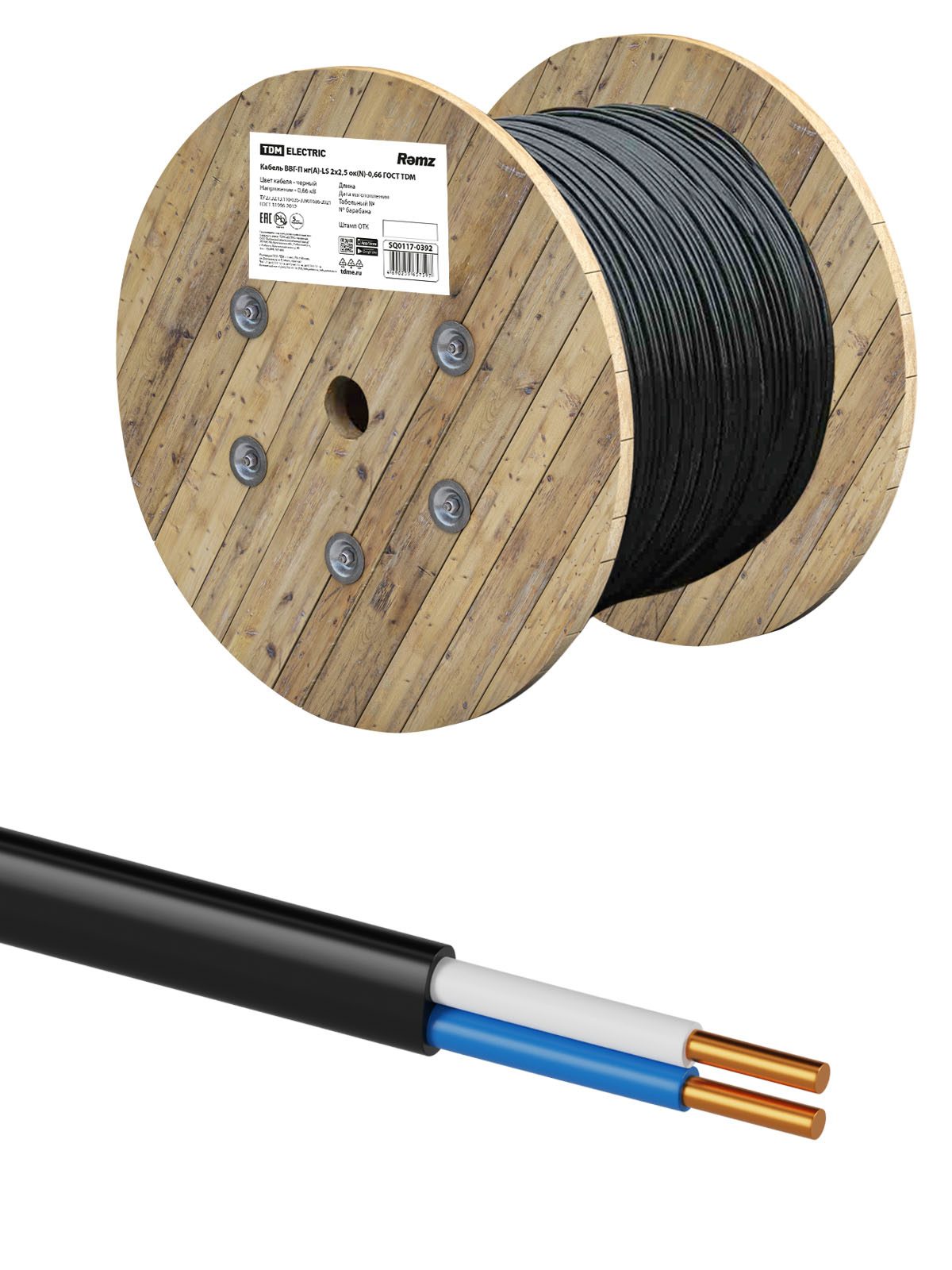

Кабель ВВГ-П нг(А)-LS TDM ELECTRIC SQ0117-0392SQ0117-0392TDM ELECTRICКабель ВВГ-П нг(А)-LS TDM ELECTRIC SQ0117-0392По запросу
Кабель ВВГ-П нг(А) 3х2,5 TDM ELECTRIC SQ0117-0024SQ0117-0024TDM ELECTRICКабель ВВГ-П нг(А) 3х2,5 TDM ELECTRIC SQ0117-0024По запросу
Кабель ВВГ-П нг(А)-LS TDM ELECTRIC SQ0117-0025SQ0117-0025TDM ELECTRICКабель ВВГ-П нг(А)-LS TDM ELECTRIC SQ0117-0025По запросу
Кабель ВВГ-П нг(А)-LS TDM ELECTRIC SQ0117-0073SQ0117-0073TDM ELECTRICКабель ВВГ-П нг(А)-LS TDM ELECTRIC SQ0117-0073По запросу
Кабель ВВГ-П нг(А) 3х2,5 TDM ELECTRIC SQ0117-0072SQ0117-0072TDM ELECTRICКабель ВВГ-П нг(А) 3х2,5 TDM ELECTRIC SQ0117-0072По запросу
Кабель ВВГ-П нг(А) 3х2,5 TDM ELECTRIC SQ0117-0040SQ0117-0040TDM ELECTRICКабель ВВГ-П нг(А) 3х2,5 TDM ELECTRIC SQ0117-0040По запросу

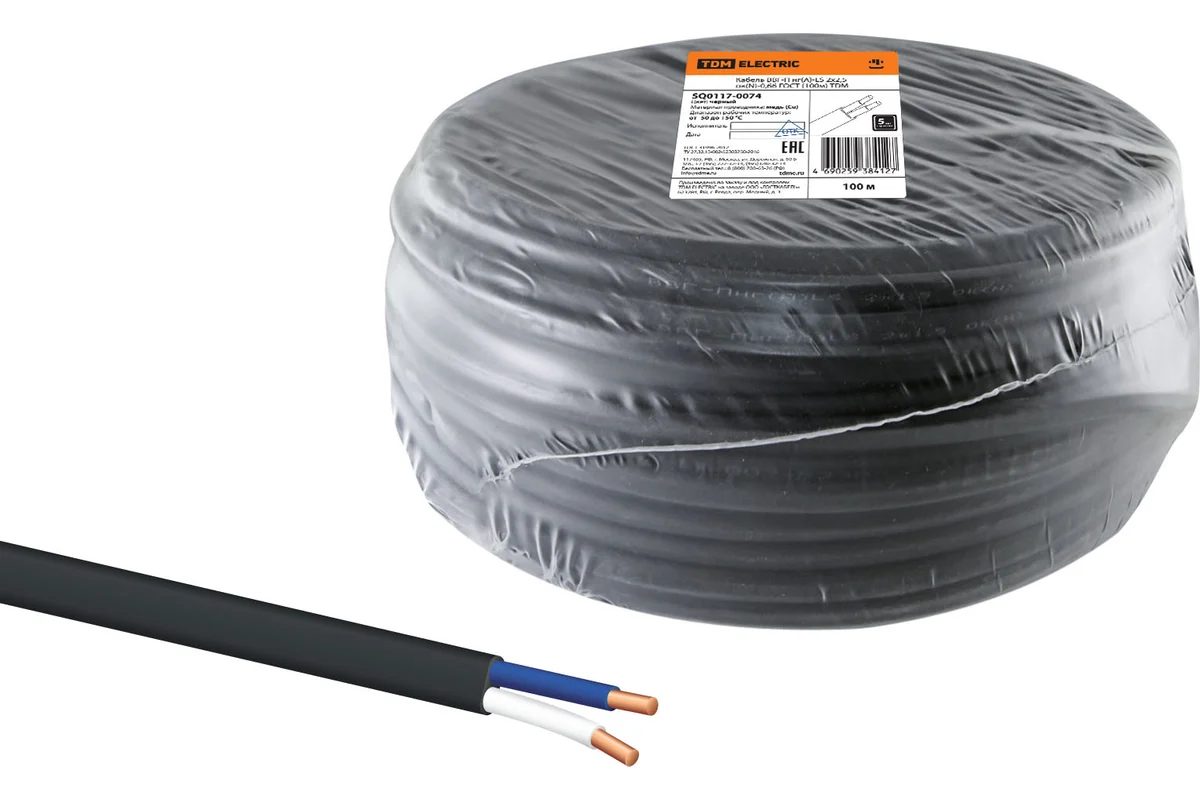

Кабель ВВГ-П нг(А)-LS TDM ELECTRIC SQ0117-0074SQ0117-0074TDM ELECTRICКабель ВВГ-П нг(А)-LS TDM ELECTRIC SQ0117-0074По запросу
Кабель ВВГ-П нг(А)-LS TDM ELECTRIC SQ0117-0057SQ0117-0057TDM ELECTRICКабель ВВГ-П нг(А)-LS TDM ELECTRIC SQ0117-0057По запросу
Кабель ВВГ-П нг(А) 3х1,5 TDM ELECTRIC SQ0117-0039SQ0117-0039TDM ELECTRICКабель ВВГ-П нг(А) 3х1,5 TDM ELECTRIC SQ0117-0039По запросу
Кабель ВВГ-П нг(А) 3х1,5 TDM ELECTRIC SQ0117-0023SQ0117-0023TDM ELECTRICКабель ВВГ-П нг(А) 3х1,5 TDM ELECTRIC SQ0117-0023По запросу
Кабель ВВГ-П нг(А) 2х1,5 TDM ELECTRIC SQ0117-0037SQ0117-0037TDM ELECTRICКабель ВВГ-П нг(А) 2х1,5 TDM ELECTRIC SQ0117-0037По запросу
Кабель ВВГ-П нг(А) 2х2,5 TDM ELECTRIC SQ0117-0054SQ0117-0054TDM ELECTRICКабель ВВГ-П нг(А) 2х2,5 TDM ELECTRIC SQ0117-0054По запросу

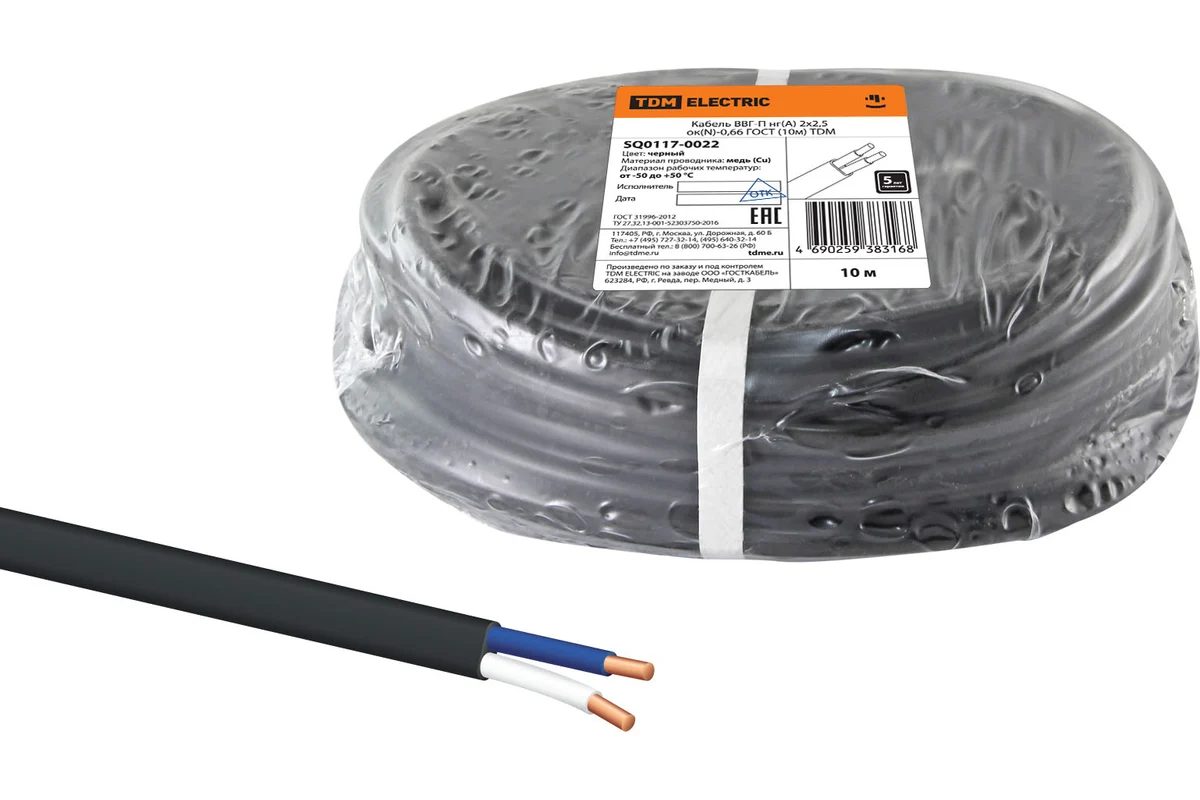

Кабель ВВГ-П нг(А) 2х2,5 TDM ELECTRIC SQ0117-0022SQ0117-0022TDM ELECTRICКабель ВВГ-П нг(А) 2х2,5 TDM ELECTRIC SQ0117-0022По запросу
Кабель ВВГ-П нг(А) 2х2,5 TDM ELECTRIC SQ0117-0070SQ0117-0070TDM ELECTRICКабель ВВГ-П нг(А) 2х2,5 TDM ELECTRIC SQ0117-0070По запросу
Кабель ВВГ-П нг(А)-LS TDM ELECTRIC SQ0117-0041SQ0117-0041TDM ELECTRICКабель ВВГ-П нг(А)-LS TDM ELECTRIC SQ0117-0041По запросу

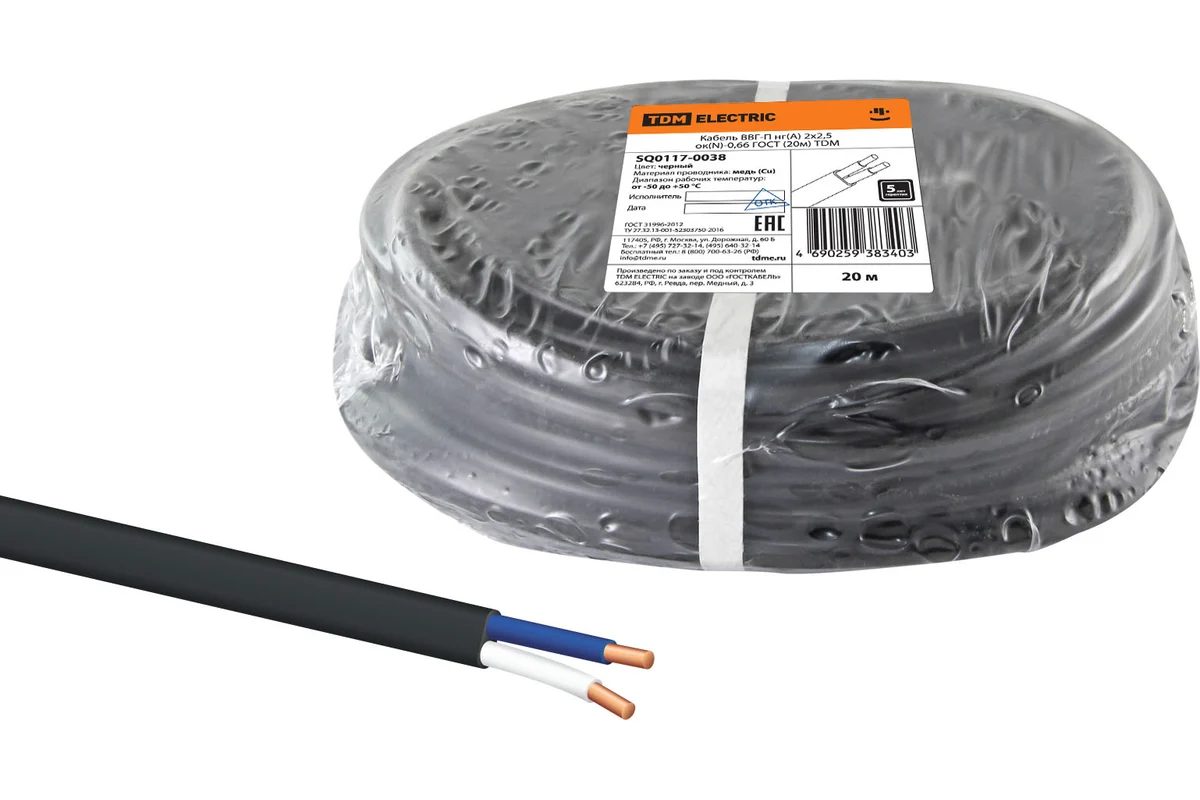

Кабель ВВГ-П нг(А) 2х2,5 TDM ELECTRIC SQ0117-0038SQ0117-0038TDM ELECTRICКабель ВВГ-П нг(А) 2х2,5 TDM ELECTRIC SQ0117-0038По запросу
Кабель ВВГнг-LS 4х50 ГОСТ Кабэкс Т0000056790Т0000056790КабэксКабель ВВГнг-LS 4х50 ГОСТ Кабэкс Т0000056790По запросу
Кабель ВВГ-П нг(А) 2х1,5 TDM ELECTRIC SQ0117-0021SQ0117-0021TDM ELECTRICКабель ВВГ-П нг(А) 2х1,5 TDM ELECTRIC SQ0117-0021По запросу
Кабель ВВГнг-LS 4х25 ГОСТ Кабэкс ТХМ00349812ТХМ00349812КабэксКабель ВВГнг-LS 4х25 ГОСТ Кабэкс ТХМ00349812По запросу

* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь

Одна буква может менять область применения

Маркировка описывает материал жилы, тип изоляции и оболочки, конструктивные элементы и пожарные свойства. Кабели с одинаковым числом жил и сечением могут различаться допустимым напряжением, гибкостью, стойкостью к распространению горения и условиями прокладки

  • В спецификации фиксируют полностью
  • Точную марку и нормативное исполнение
  • Количество жил и номинальное сечение каждой жилы
  • Наличие защитного проводника и экрана
  • Расчётную длину с обоснованным монтажным запасом

Обозначения нг, LS, HF и другие индексы нельзя считать взаимозаменяемыми. Требуемое исполнение определяют проект и условия объекта, а подтверждающие документы относятся к конкретной продукции

Для однофазной и трёхфазной сети различается состав рабочих проводников, а наличие защитной жилы определяет схема заземления и проект. Цвет изоляции помогает идентификации, но не заменяет проверку назначения проводника. При подборе по существующей линии сначала устанавливают её фактическую марку и условия прокладки, а затем сверяют расчёт с действующей нагрузкой

Проверки расчётного сеченияТоковая нагрузка — только первый этап
Проверка Что учитывает Риск при ошибке
Допустимый ток Материал, изоляцию и способ прокладки Перегрев жилы и ускоренное старение
Потеря напряжения Длину линии, ток и сечение Нарушение режима нагрузки
Короткое замыкание Термическую стойкость до отключения защиты Повреждение изоляции и соединений
Условия монтажа Групповую прокладку и температуру среды Снижение допустимой нагрузки
Сечение согласуют с аппаратом защиты, способом прокладки и параметрами подключаемого оборудования
Подготовка силового кабеля к прокладке в промышленном лотке

Монтаж не должен ухудшать расчётные свойства линии

Соблюдают минимальный радиус изгиба, допустимое тяговое усилие и температурные условия прокладки. Кабель защищают от острых кромок, чрезмерного сжатия крепежом и контакта с несовместимыми материалами

Наконечники, гильзы, вводы и муфты выбирают по материалу, числу и сечению жил, классу гибкости, напряжению и среде. Для соединения меди с алюминием применяют предназначенные для этого решения и технологию производителя

  • После монтажа
  • Проверяют маркировку обоих концов и фазировку
  • Контролируют качество опрессовки и момент затяжки
  • Выполняют предусмотренные проектом электрические измерения

Согласование с защитным аппаратом

Номинал и характеристику автомата выбирают так, чтобы кабель был защищён от перегрузки и короткого замыкания, а пусковые токи нагрузки не вызывали ложных отключений

  • Сверяют
  • Расчётный ток линии
  • Отключающую способность и время отключения

Лоток, труба или подземная прокладка

Способ трассировки влияет на охлаждение, механическую защиту и допустимую токовую нагрузку. Для наружных и подземных участков дополнительно учитывают влагу, ультрафиолет и риск повреждения

  • Планируют
  • Заполнение трассы и разделение цепей
  • Доступ для осмотра и ремонта

Совместимые наконечники и вводы

Диаметр кабеля, материал жилы и конструкция оболочки должны соответствовать кабельному вводу, наконечнику и клеммам оборудования

  • Контролируют
  • Герметичность и разгрузку натяжения
  • Допустимый диапазон сечений клеммы

Можно ли выбрать сечение только по мощности

Нет, нужны напряжение, ток, длина, способ прокладки, температура, группировка, потеря напряжения и условия короткого замыкания

Медный и алюминиевый кабель одинакового сечения равнозначны

Нет, у них различаются электрические и монтажные свойства, поэтому материал жил учитывают в расчёте и при выборе соединительной арматуры

Что означает количество жил в обозначении

Оно связано со схемой питания и наличием нейтрального и защитного проводников, но назначение каждой жилы определяет проект

Нужен ли запас длины

Монтажный запас предусматривают для трассы, разделки и подключения, однако его величину задают обоснованно, чтобы не создавать ненужные бухты
