Силовой кабель
Силовой кабель передаёт электроэнергию от вводного или распределительного устройства к нагрузке. Марку и сечение выбирают по расчётному току, напряжению, способу прокладки, температуре, длине линии, допустимой потере напряжения и условиям короткого замыкания. Простая замена на кабель с похожим диаметром не подтверждает электрическую и монтажную совместимость
- Исходные данные для подбора
- Мощность, ток, число фаз и характер нагрузки
- Медь или алюминий, количество и сечение жил
- Стационарная прокладка, лоток, труба, земля или открытый воздух
- Требования к горению, дымо- и газовыделению
В ассортименте PUMPING есть продукция Сарансккабель, Кабельный Завод Цветлит, Алюр, Кабэкс, Элпром, TDM ELECTRIC, Ивановского кабельного завода и других производителей. Полную маркировку выбранной позиции сверяют без сокращений
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | 00000010522 | Эм-кабель | Силовой кабель ВБШвнг(А)-LS Эм-кабель 00000010522 | По запросу | |
 | 00000077227 | Эм-кабель | Силовой кабель ВБШвнг(А)-LS Эм-кабель 00000077227 | По запросу | |
 | КГТП-ХЛ 1Х16 -0,66 | Кабельный Завод Цветлит | Силовой кабель ГОСТ КГТП-ХЛ 1Х16 -0,66 | По запросу | |
 | 00000010072 | Эм-кабель | Силовой кабель ВБШвнг(А)-LS Эм-кабель 00000010072 | 697 ₽ | |
 | 00000076920 | Эм-кабель | Силовой кабель ВБШвнг(А)-LS Эм-кабель 00000076920 | По запросу | |

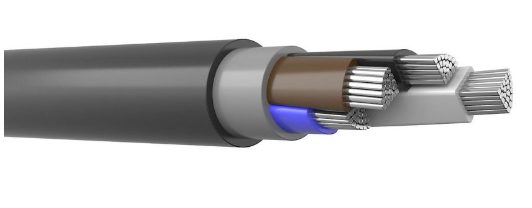

 | АВВГНГ-LS 4Х 95 -1 | Кабельный Завод Цветлит | Силовой кабель -мс многожильный АВВГНГ-LS 4Х 95 -1 | По запросу | |
| 00000029436 | Эм-кабель | Силовой кабель ВБШвнг(А)-LS Эм-кабель 00000029436 | 334 ₽ | |
 | АВВГНГ-LS 5Х50-1 | Кабельный Завод Цветлит | Силовой Кабельный Завод Цветлит АВВГНГ-LS 5Х50-1 | По запросу | |
| АВВГНГ-LS 5Х70-МС | Кабельный Завод Цветлит | Силовой Кабельный Завод Цветлит АВВГНГ-LS 5Х70-МС | По запросу | |
| АВВГНГ-LS 4Х120-1 | Кабельный Завод Цветлит | Силовой Кабельный Завод Цветлит АВВГНГ-LS 4Х120-1 | По запросу | |

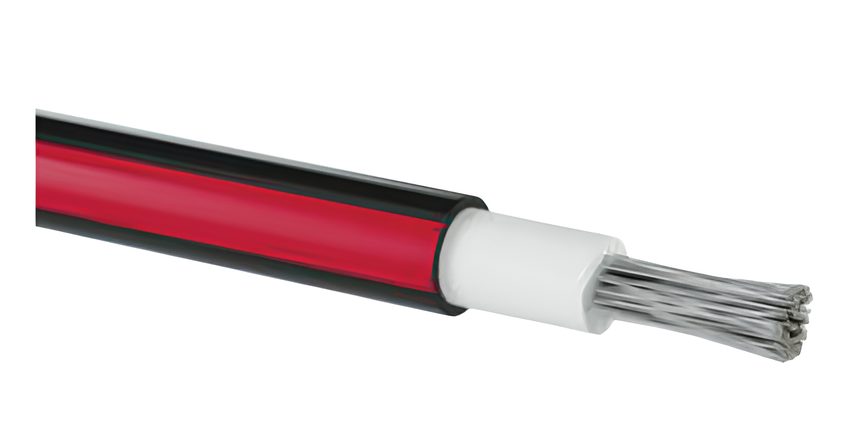

 | SQ0132-0020 | TDM ELECTRIC | Провод КГФР 1х4,0-1 TDM ELECTRIC SQ0132-0020 | По запросу | |

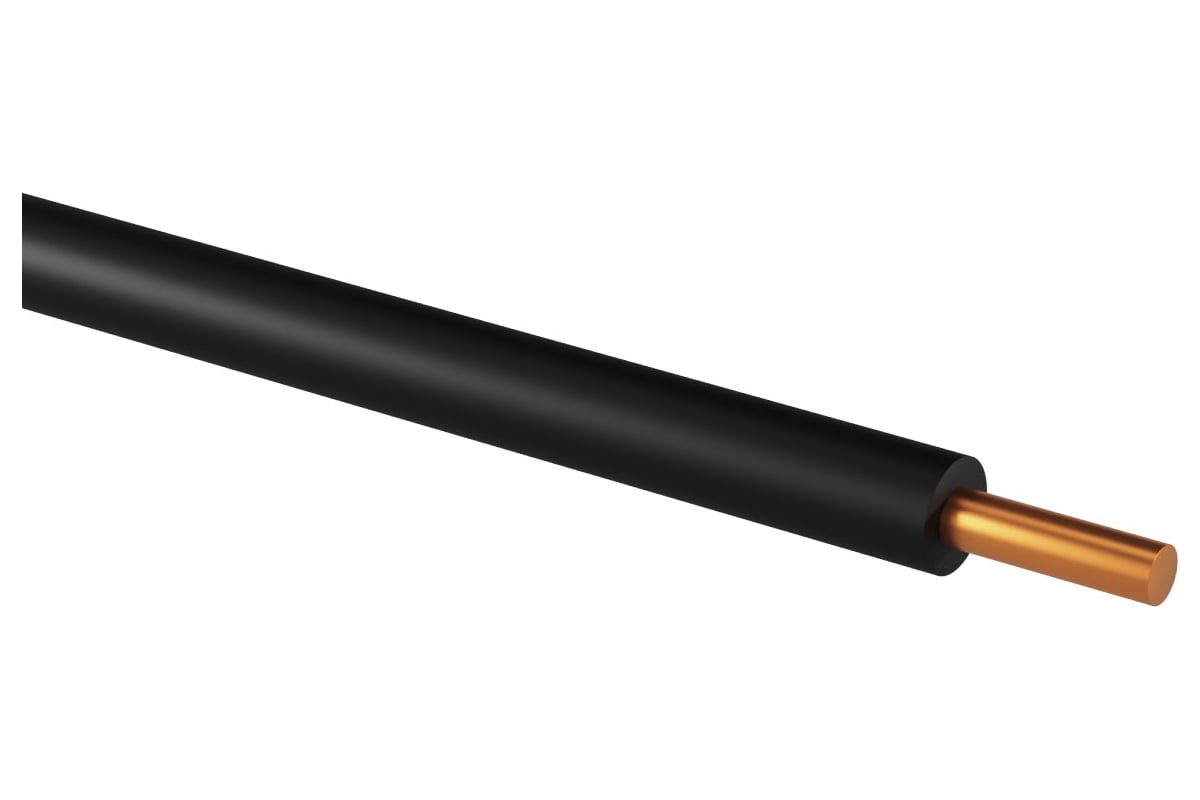

 | SQ0132-0018 | TDM ELECTRIC | Провод КГФР 1х6,0-1 TDM ELECTRIC SQ0132-0018 | По запросу | |
| АВВГНГ-LS 4Х 70 -1 | Кабельный Завод Цветлит | Силовой кабель мс многожильный АВВГНГ-LS 4Х 70 -1 | По запросу | |
| АВВГНГ-LS 4Х 50 -1 | Кабельный Завод Цветлит | Силовой кабель -мк ГОСТ АВВГНГ-LS 4Х 50 -1 | По запросу | |

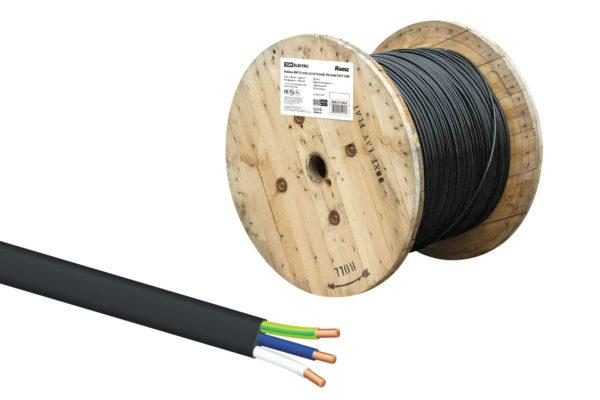

 | SQ0117-1522 | TDM ELECTRIC | Провод ВВГмб-П нг(А)-LS TDM ELECTRIC SQ0117-1522 | По запросу | |
 | SQ0117-1428 | TDM ELECTRIC | Провод ВВГмб-П нг(А)-LS TDM ELECTRIC SQ0117-1428 | По запросу | |

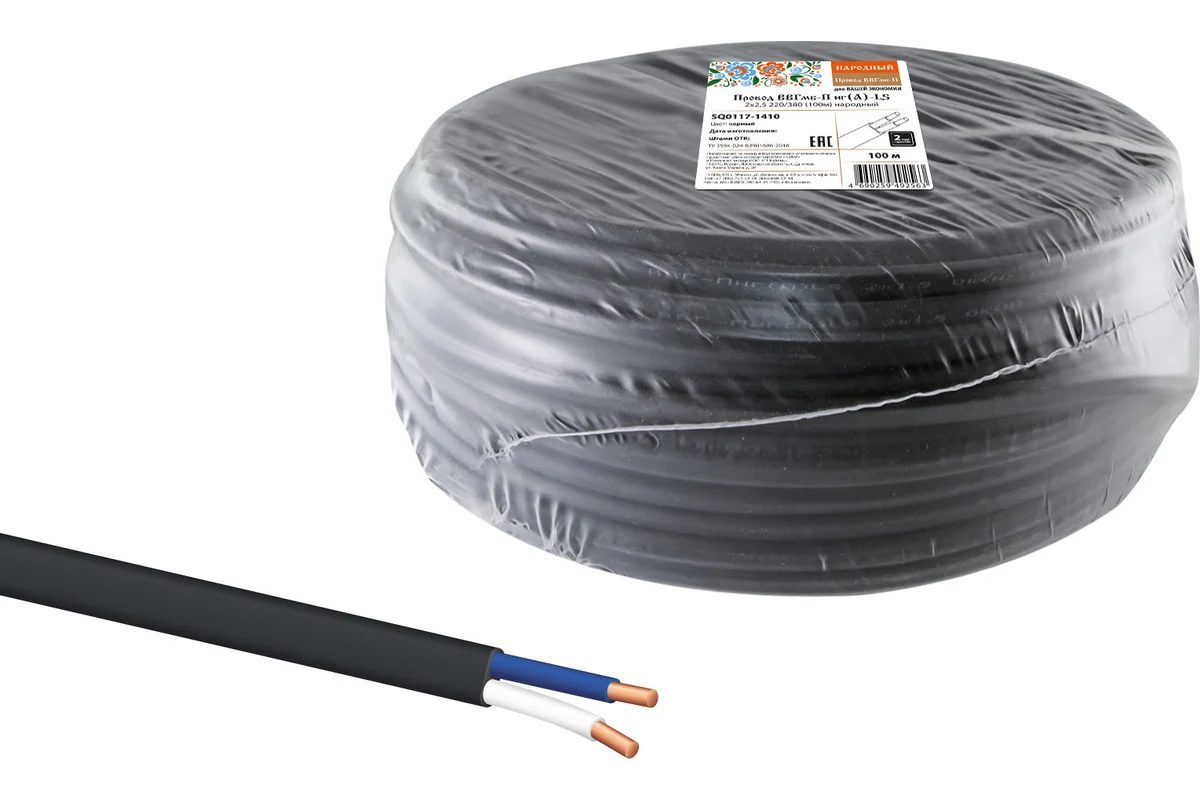

 | SQ0117-1410 | TDM ELECTRIC | Провод ВВГмб-П нг(А)-LS TDM ELECTRIC SQ0117-1410 | По запросу | |

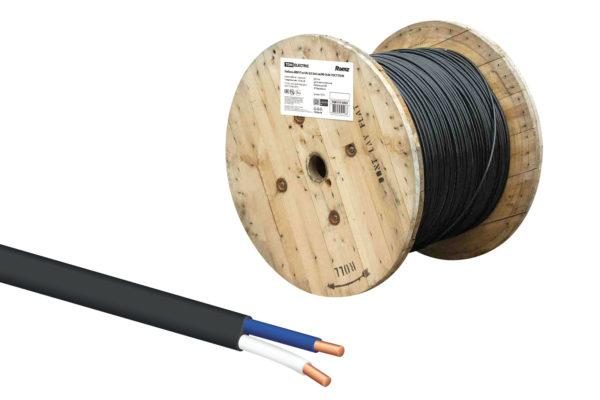

 | SQ0117-1520 | TDM ELECTRIC | Провод ВВГмб-П нг(А)-LS TDM ELECTRIC SQ0117-1520 | По запросу | |

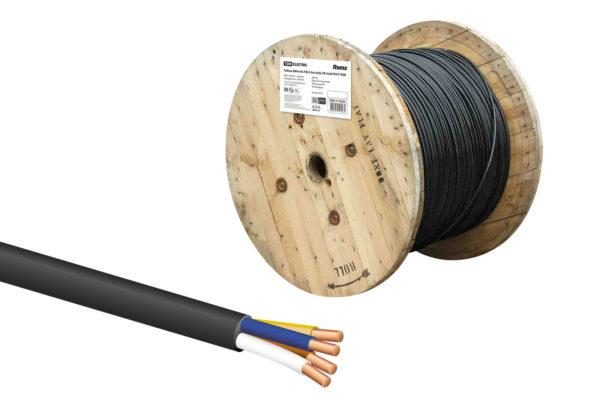

 | SQ0117-1515 | TDM ELECTRIC | Провод ВВГмбнг(А)-LS 5х6 TDM ELECTRIC SQ0117-1515 | По запросу | |

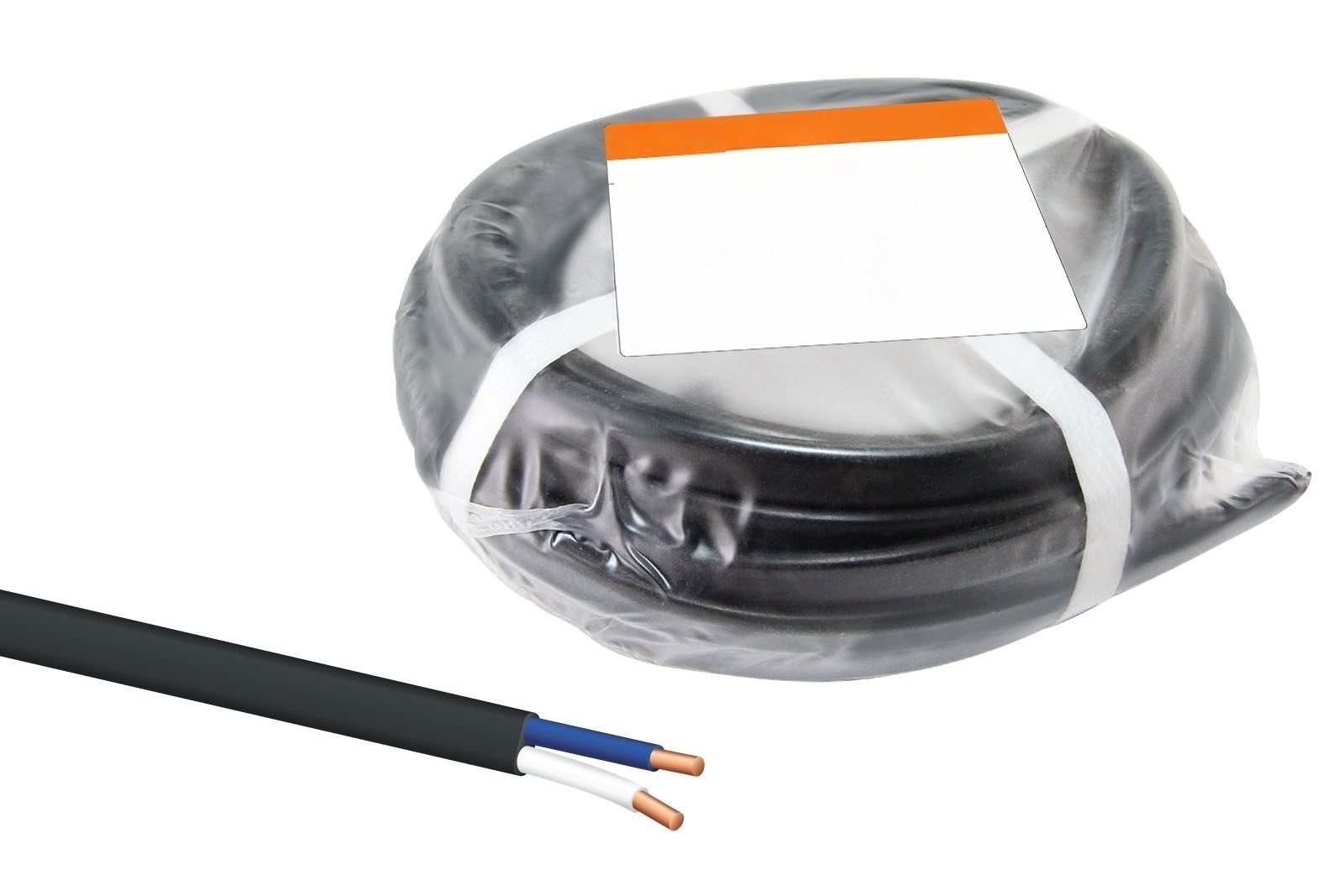

 | SQ0117-1109 | TDM ELECTRIC | Провод ВВГмб-П нг(А)-LS TDM ELECTRIC SQ0117-1109 | По запросу |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Одна буква может менять область применения
Маркировка описывает материал жилы, тип изоляции и оболочки, конструктивные элементы и пожарные свойства. Кабели с одинаковым числом жил и сечением могут различаться допустимым напряжением, гибкостью, стойкостью к распространению горения и условиями прокладки
- В спецификации фиксируют полностью
- Точную марку и нормативное исполнение
- Количество жил и номинальное сечение каждой жилы
- Наличие защитного проводника и экрана
- Расчётную длину с обоснованным монтажным запасом
Обозначения нг, LS, HF и другие индексы нельзя считать взаимозаменяемыми. Требуемое исполнение определяют проект и условия объекта, а подтверждающие документы относятся к конкретной продукции
Для однофазной и трёхфазной сети различается состав рабочих проводников, а наличие защитной жилы определяет схема заземления и проект. Цвет изоляции помогает идентификации, но не заменяет проверку назначения проводника. При подборе по существующей линии сначала устанавливают её фактическую марку и условия прокладки, а затем сверяют расчёт с действующей нагрузкой
| Проверка | Что учитывает | Риск при ошибке |
|---|---|---|
| Допустимый ток | Материал, изоляцию и способ прокладки | Перегрев жилы и ускоренное старение |
| Потеря напряжения | Длину линии, ток и сечение | Нарушение режима нагрузки |
| Короткое замыкание | Термическую стойкость до отключения защиты | Повреждение изоляции и соединений |
| Условия монтажа | Групповую прокладку и температуру среды | Снижение допустимой нагрузки |
| Сечение согласуют с аппаратом защиты, способом прокладки и параметрами подключаемого оборудования | ||
Монтаж не должен ухудшать расчётные свойства линии
Соблюдают минимальный радиус изгиба, допустимое тяговое усилие и температурные условия прокладки. Кабель защищают от острых кромок, чрезмерного сжатия крепежом и контакта с несовместимыми материалами
Наконечники, гильзы, вводы и муфты выбирают по материалу, числу и сечению жил, классу гибкости, напряжению и среде. Для соединения меди с алюминием применяют предназначенные для этого решения и технологию производителя
- После монтажа
- Проверяют маркировку обоих концов и фазировку
- Контролируют качество опрессовки и момент затяжки
- Выполняют предусмотренные проектом электрические измерения
Согласование с защитным аппаратом
Номинал и характеристику автомата выбирают так, чтобы кабель был защищён от перегрузки и короткого замыкания, а пусковые токи нагрузки не вызывали ложных отключений
- Сверяют
- Расчётный ток линии
- Отключающую способность и время отключения
Лоток, труба или подземная прокладка
Способ трассировки влияет на охлаждение, механическую защиту и допустимую токовую нагрузку. Для наружных и подземных участков дополнительно учитывают влагу, ультрафиолет и риск повреждения
- Планируют
- Заполнение трассы и разделение цепей
- Доступ для осмотра и ремонта
Совместимые наконечники и вводы
Диаметр кабеля, материал жилы и конструкция оболочки должны соответствовать кабельному вводу, наконечнику и клеммам оборудования
- Контролируют
- Герметичность и разгрузку натяжения
- Допустимый диапазон сечений клеммы
Можно ли выбрать сечение только по мощности
Нет, нужны напряжение, ток, длина, способ прокладки, температура, группировка, потеря напряжения и условия короткого замыкания
Медный и алюминиевый кабель одинакового сечения равнозначны
Нет, у них различаются электрические и монтажные свойства, поэтому материал жил учитывают в расчёте и при выборе соединительной арматуры
Что означает количество жил в обозначении
Оно связано со схемой питания и наличием нейтрального и защитного проводников, но назначение каждой жилы определяет проект
Нужен ли запас длины
Монтажный запас предусматривают для трассы, разделки и подключения, однако его величину задают обоснованно, чтобы не создавать ненужные бухты
