Силовой кабель

4806

Силовой кабель передаёт электроэнергию от вводного или распределительного устройства к нагрузке. Марку и сечение выбирают по расчётному току, напряжению, способу прокладки, температуре, длине линии, допустимой потере напряжения и условиям короткого замыкания. Простая замена на кабель с похожим диаметром не подтверждает электрическую и монтажную совместимость

  • Исходные данные для подбора
  • Мощность, ток, число фаз и характер нагрузки
  • Медь или алюминий, количество и сечение жил
  • Стационарная прокладка, лоток, труба, земля или открытый воздух
  • Требования к горению, дымо- и газовыделению

В ассортименте PUMPING есть продукция Сарансккабель, Кабельный Завод Цветлит, Алюр, Кабэкс, Элпром, TDM ELECTRIC, Ивановского кабельного завода и других производителей. Полную маркировку выбранной позиции сверяют без сокращений

ФотоАртикулБрендНаименованиеЦена
Кабель ВВГнг(А)-FRLS 4х25 МК Кабэкс ТХМ00216006ТХМ00216006КабэксКабель ВВГнг(А)-FRLS 4х25 МК Кабэкс ТХМ002160061 716 ₽
Кабель ВВГнг(А)-FRLS 4х2.5 ОК Кабэкс КТП00069259КТП00069259КабэксКабель ВВГнг(А)-FRLS 4х2.5 ОК Кабэкс КТП00069259186 ₽
Кабель ВВГнг(А)-FRLS 4х16 ОК Кабэкс ТХМ00373477ТХМ00373477КабэксКабель ВВГнг(А)-FRLS 4х16 ОК Кабэкс ТХМ003734771 140 ₽

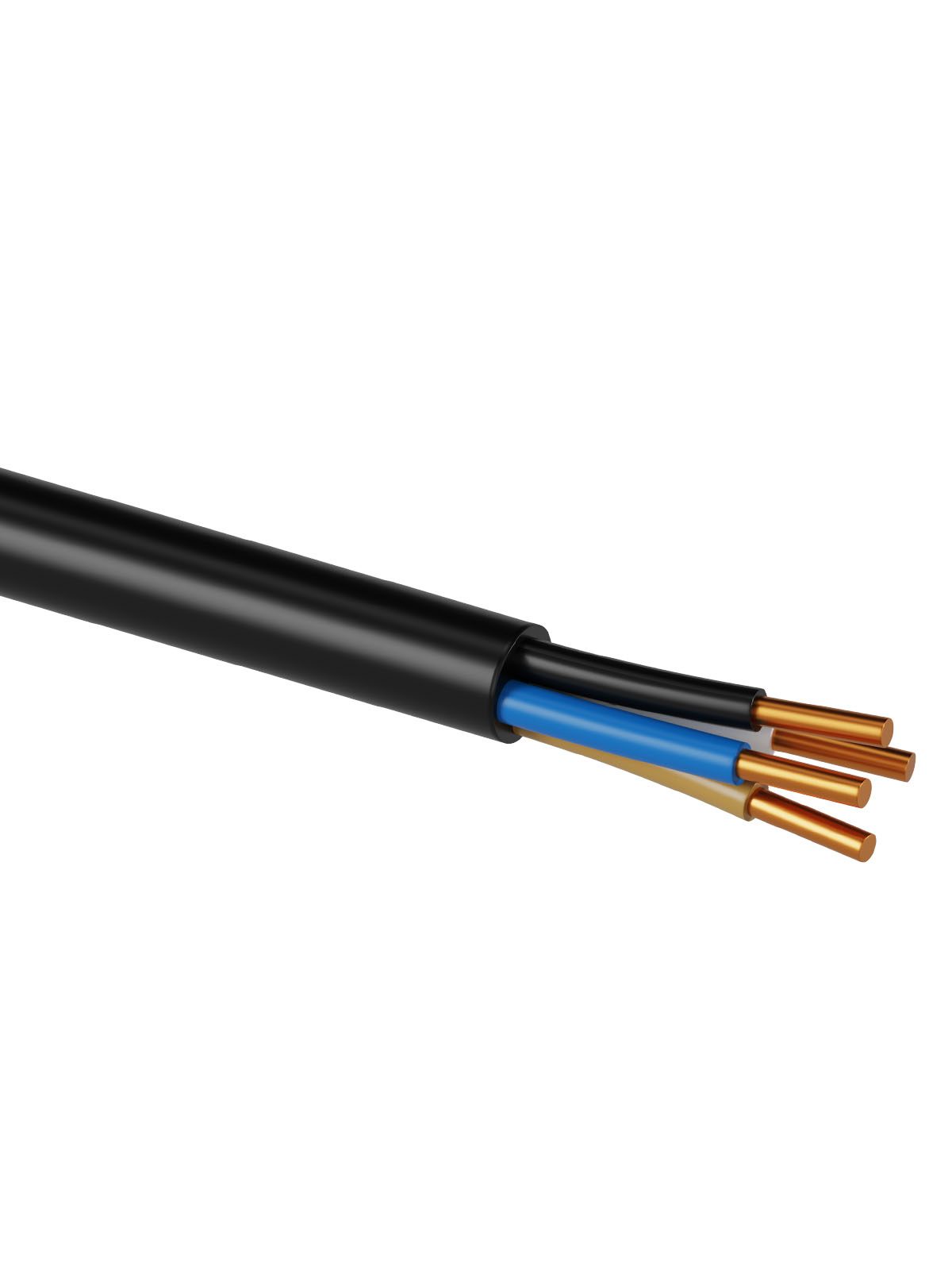

Кабель ВВГнг(А)-FRLS TDM ELECTRIC SQ0117-0406SQ0117-0406TDM ELECTRICКабель ВВГнг(А)-FRLS TDM ELECTRIC SQ0117-0406По запросу

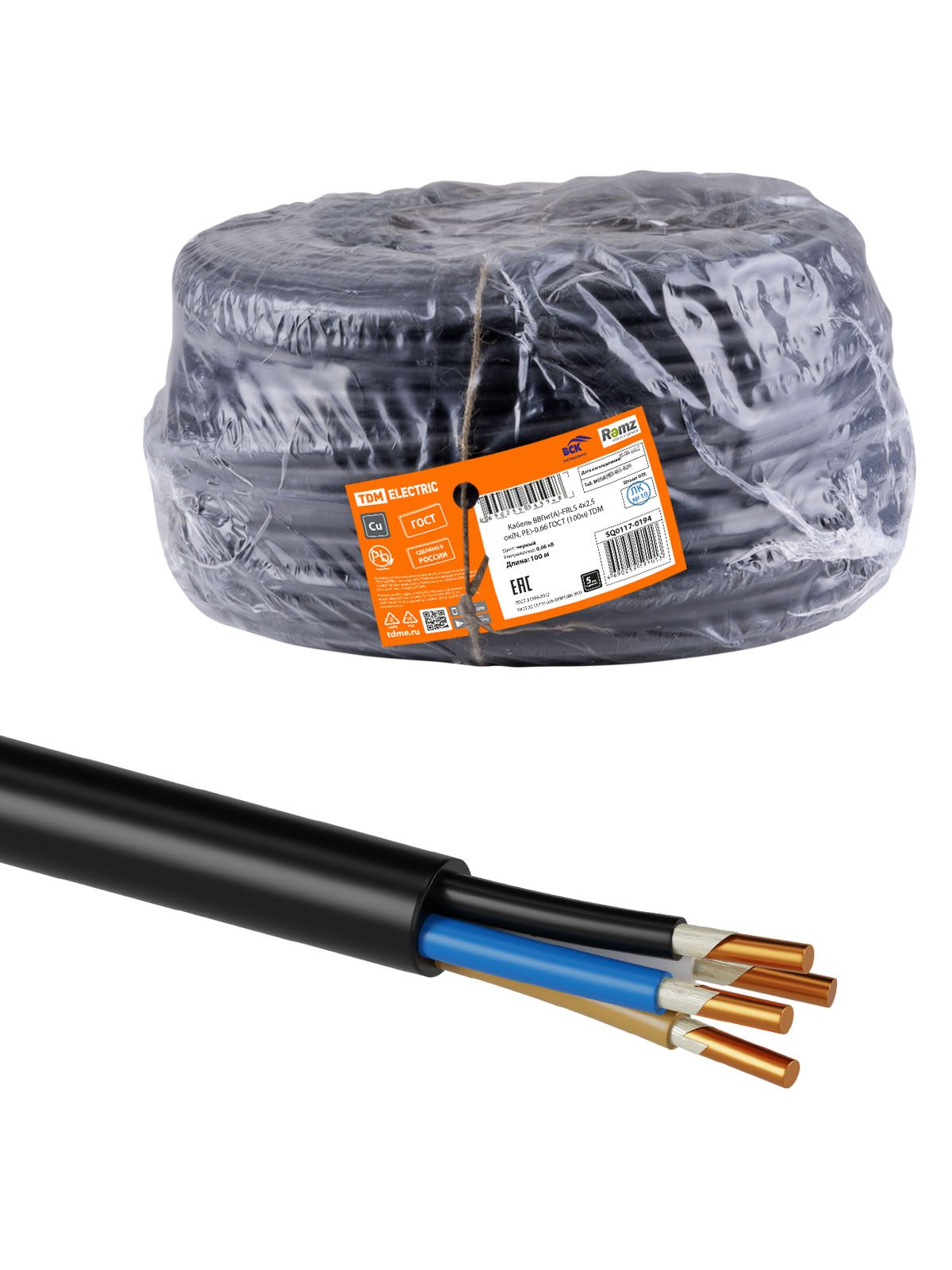

Кабель ВВГнг(А)-FRLS TDM ELECTRIC SQ0117-0194SQ0117-0194TDM ELECTRICКабель ВВГнг(А)-FRLS TDM ELECTRIC SQ0117-0194По запросу
Кабель ВВГнг(А)-FRLS 4х2.5 Русский Свет КПП 51815181Русский Свет КППКабель ВВГнг(А)-FRLS 4х2.5 Русский Свет КПП 5181208 ₽
Кабель ВВГнг(А)-FRLS 3х4 ОК Русский Свет КПП 51785178Русский Свет КППКабель ВВГнг(А)-FRLS 3х4 ОК Русский Свет КПП 5178238 ₽
Кабель ВВГнг(А)-FRLS 3х2.5 РЭК-PRYSMIAN 17030501061703050106РЭК-PRYSMIANКабель ВВГнг(А)-FRLS 3х2.5 РЭК-PRYSMIAN 1703050106157 ₽
Кабель ВВГнг(А)-FRLS 4х16 ОК (N) Алюр 00-0000445500-00004455АлюрКабель ВВГнг(А)-FRLS 4х16 ОК (N) Алюр 00-000044551 245 ₽
Кабель ВВГнг(А)-FRLS 3х6 ОК Русский Свет КПП 51795179Русский Свет КППКабель ВВГнг(А)-FRLS 3х6 ОК Русский Свет КПП 5179341 ₽
Кабель ВВГнг(А)-FRLS 4х10 ОК (N) Алюр 00-0000443100-00004431АлюрКабель ВВГнг(А)-FRLS 4х10 ОК (N) Алюр 00-00004431734 ₽
Кабель ВВГнг(А)-FRLS 4х10 ОК Кабэкс ТХМ00373476ТХМ00373476КабэксКабель ВВГнг(А)-FRLS 4х10 ОК Кабэкс ТХМ00373476660 ₽
Кабель ВВГнг(А)-FRLS 4х1.5 Русский Свет КПП 51805180Русский Свет КППКабель ВВГнг(А)-FRLS 4х1.5 Русский Свет КПП 5180141 ₽

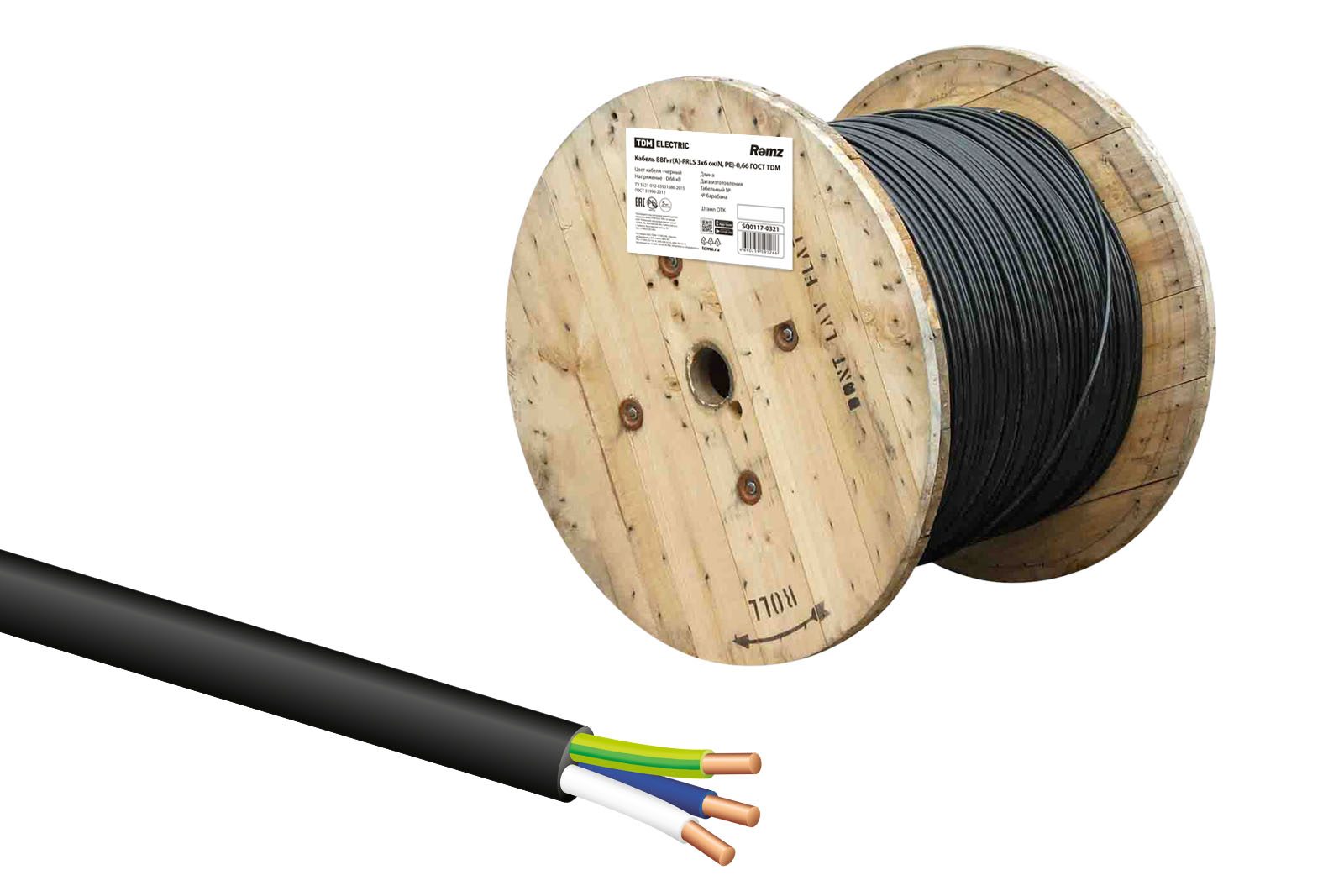

Кабель ВВГнг(А)-FRLS 3х6 TDM ELECTRIC SQ0117-0321SQ0117-0321TDM ELECTRICКабель ВВГнг(А)-FRLS 3х6 TDM ELECTRIC SQ0117-0321По запросу
Кабель ВВГнг(А)-FRLS 4х1.5 (N) Кабэкс ТХМ00373475ТХМ00373475КабэксКабель ВВГнг(А)-FRLS 4х1.5 (N) Кабэкс ТХМ00373475122 ₽
Кабель ВВГнг(А)-FRLS 3х4 (N PE) Кабэкс ТХМ00373473ТХМ00373473КабэксКабель ВВГнг(А)-FRLS 3х4 (N PE) Кабэкс ТХМ00373473223 ₽
Кабель ВВГнг(А)-FRLS 3х6 (N PE) Кабэкс ТХМ00373474ТХМ00373474КабэксКабель ВВГнг(А)-FRLS 3х6 (N PE) Кабэкс ТХМ00373474314 ₽
Кабель ВВГнг(А)-FRLS 3х4 TDM ELECTRIC SQ0117-0320SQ0117-0320TDM ELECTRICКабель ВВГнг(А)-FRLS 3х4 TDM ELECTRIC SQ0117-0320По запросу
Кабель ВВГнг(А)-FRLS 3х2.5 0.66кВ (м) 00-0001919300-00019193Ивановский кабельный завод (ИВКЗ)Кабель ВВГнг(А)-FRLS 3х2.5 0.66кВ (м) 00-00019193По запросу
Кабель ВВГнг(А)-FRLS 3х2.5 Русский Свет КПП 64216421Русский Свет КППКабель ВВГнг(А)-FRLS 3х2.5 Русский Свет КПП 6421161 ₽

* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь

Одна буква может менять область применения

Маркировка описывает материал жилы, тип изоляции и оболочки, конструктивные элементы и пожарные свойства. Кабели с одинаковым числом жил и сечением могут различаться допустимым напряжением, гибкостью, стойкостью к распространению горения и условиями прокладки

  • В спецификации фиксируют полностью
  • Точную марку и нормативное исполнение
  • Количество жил и номинальное сечение каждой жилы
  • Наличие защитного проводника и экрана
  • Расчётную длину с обоснованным монтажным запасом

Обозначения нг, LS, HF и другие индексы нельзя считать взаимозаменяемыми. Требуемое исполнение определяют проект и условия объекта, а подтверждающие документы относятся к конкретной продукции

Для однофазной и трёхфазной сети различается состав рабочих проводников, а наличие защитной жилы определяет схема заземления и проект. Цвет изоляции помогает идентификации, но не заменяет проверку назначения проводника. При подборе по существующей линии сначала устанавливают её фактическую марку и условия прокладки, а затем сверяют расчёт с действующей нагрузкой

Проверки расчётного сеченияТоковая нагрузка — только первый этап
Проверка Что учитывает Риск при ошибке
Допустимый ток Материал, изоляцию и способ прокладки Перегрев жилы и ускоренное старение
Потеря напряжения Длину линии, ток и сечение Нарушение режима нагрузки
Короткое замыкание Термическую стойкость до отключения защиты Повреждение изоляции и соединений
Условия монтажа Групповую прокладку и температуру среды Снижение допустимой нагрузки
Сечение согласуют с аппаратом защиты, способом прокладки и параметрами подключаемого оборудования
Подготовка силового кабеля к прокладке в промышленном лотке

Монтаж не должен ухудшать расчётные свойства линии

Соблюдают минимальный радиус изгиба, допустимое тяговое усилие и температурные условия прокладки. Кабель защищают от острых кромок, чрезмерного сжатия крепежом и контакта с несовместимыми материалами

Наконечники, гильзы, вводы и муфты выбирают по материалу, числу и сечению жил, классу гибкости, напряжению и среде. Для соединения меди с алюминием применяют предназначенные для этого решения и технологию производителя

  • После монтажа
  • Проверяют маркировку обоих концов и фазировку
  • Контролируют качество опрессовки и момент затяжки
  • Выполняют предусмотренные проектом электрические измерения

Согласование с защитным аппаратом

Номинал и характеристику автомата выбирают так, чтобы кабель был защищён от перегрузки и короткого замыкания, а пусковые токи нагрузки не вызывали ложных отключений

  • Сверяют
  • Расчётный ток линии
  • Отключающую способность и время отключения

Лоток, труба или подземная прокладка

Способ трассировки влияет на охлаждение, механическую защиту и допустимую токовую нагрузку. Для наружных и подземных участков дополнительно учитывают влагу, ультрафиолет и риск повреждения

  • Планируют
  • Заполнение трассы и разделение цепей
  • Доступ для осмотра и ремонта

Совместимые наконечники и вводы

Диаметр кабеля, материал жилы и конструкция оболочки должны соответствовать кабельному вводу, наконечнику и клеммам оборудования

  • Контролируют
  • Герметичность и разгрузку натяжения
  • Допустимый диапазон сечений клеммы

Можно ли выбрать сечение только по мощности

Нет, нужны напряжение, ток, длина, способ прокладки, температура, группировка, потеря напряжения и условия короткого замыкания

Медный и алюминиевый кабель одинакового сечения равнозначны

Нет, у них различаются электрические и монтажные свойства, поэтому материал жил учитывают в расчёте и при выборе соединительной арматуры

Что означает количество жил в обозначении

Оно связано со схемой питания и наличием нейтрального и защитного проводников, но назначение каждой жилы определяет проект

Нужен ли запас длины

Монтажный запас предусматривают для трассы, разделки и подключения, однако его величину задают обоснованно, чтобы не создавать ненужные бухты
