PUMPING предлагает металлические листовые кабельные лотки и распределительные коробки для открытого, скрытого и комбинированного монтажа. Лоток формирует протяжённую трассу, а коробка защищает места соединений и ответвлений в пределах своей степени защиты

  • Проект трассы включает
  • Количество и наружный диаметр кабелей
  • Маршрут, повороты, ответвления и опоры
  • Условия среды, механические нагрузки и требования защиты

Представлены изделия DKC, TDM ELECTRIC, IEK, Урал ПАК, EKF, Ruvinil, Промрукав, Systeme Electric, Greenel, Hegel и других марок. Ассортимент различается размерами, материалом, покрытием, IP, способом монтажа и совместимыми аксессуарами

ФотоАртикулБрендНаименованиеЦена
Коробка распределительная IEK UWB10-H-450-41-04-68UWB10-H-450-41-04-68IEKКоробка распределительная IEK UWB10-H-450-41-04-68963 ₽
Коробка распределительная IEK UWB10-X-450-41-06-68UWB10-X-450-41-06-68IEKКоробка распределительная IEK UWB10-X-450-41-06-68998 ₽

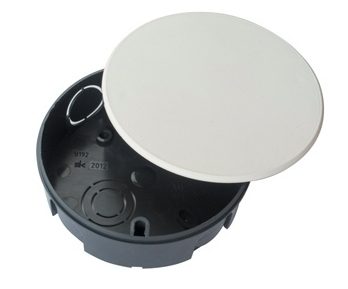

Коробка распределительная Systeme Electric U191U191Systeme ElectricКоробка распределительная Systeme Electric U19147 ₽
Коробка распределительная Systeme Electric U192U192Systeme ElectricКоробка распределительная Systeme Electric U19258 ₽
Коробка распределительная Systeme Electric U195U195Systeme ElectricКоробка распределительная Systeme Electric U19540 ₽

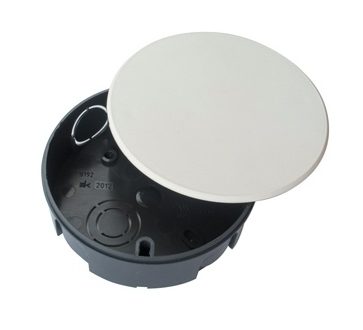

Коробка распределительная Systeme Electric U194U194Systeme ElectricКоробка распределительная Systeme Electric U19433 ₽

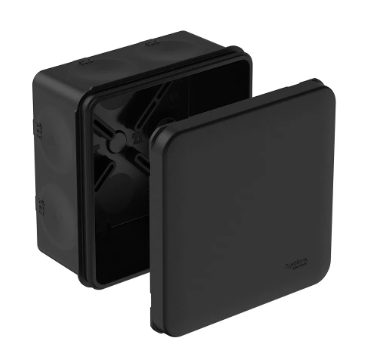

Коробка Systeme Electric IMT352971IMT352971Systeme ElectricКоробка Systeme Electric IMT352971134 ₽

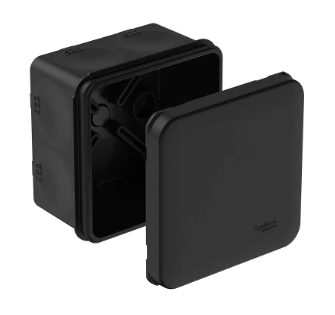

Коробка Systeme Electric IMT352961IMT352961Systeme ElectricКоробка Systeme Electric IMT352961100 ₽
Коробка Systeme Electric IMT352981IMT352981Systeme ElectricКоробка Systeme Electric IMT352981168 ₽

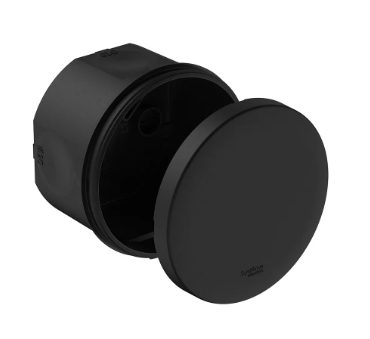

Коробка Systeme Electric IMT352951IMT352951Systeme ElectricКоробка Systeme Electric IMT35295194 ₽

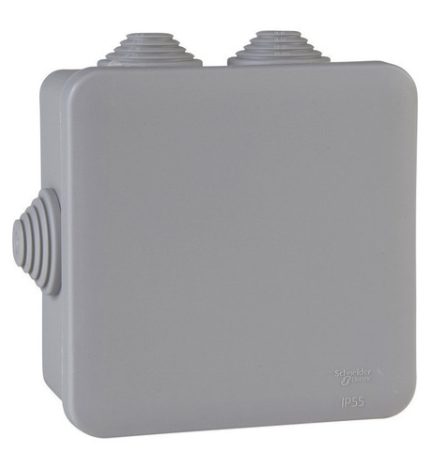

Коробка Systeme Electric IMT35091IMT35091Systeme ElectricКоробка Systeme Electric IMT35091186 ₽

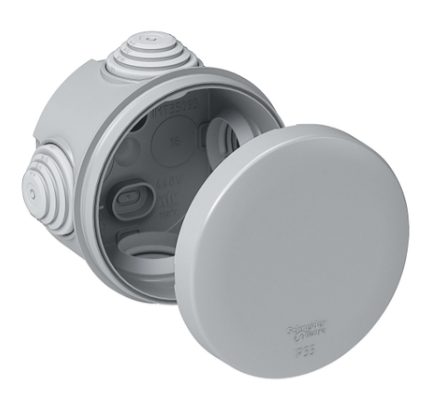

Коробка Systeme Electric IMT350931IMT350931Systeme ElectricКоробка Systeme Electric IMT35093179 ₽

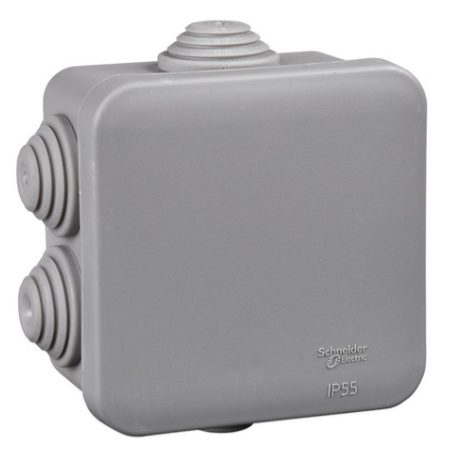

Коробка Systeme Electric IMT350901IMT350901Systeme ElectricКоробка Systeme Electric IMT35090196 ₽

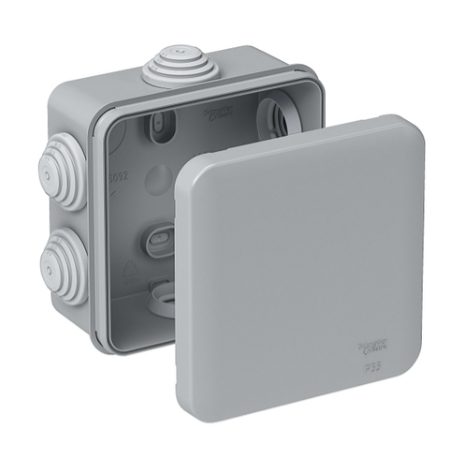

Коробка Systeme Electric IMT350921IMT350921Systeme ElectricКоробка Systeme Electric IMT350921115 ₽
Коробка Systeme Electric IMT351221IMT351221Systeme ElectricКоробка Systeme Electric IMT35122184 ₽
Коробка Systeme Electric IMT350911IMT350911Systeme ElectricКоробка Systeme Electric IMT350911182 ₽
Коробка Systeme Electric IMT351201IMT351201Systeme ElectricКоробка Systeme Electric IMT35120137 ₽
Коробка Systeme Electric IMT351211IMT351211Systeme ElectricКоробка Systeme Electric IMT35121154 ₽
Коробка Systeme Electric IMT351601IMT351601Systeme ElectricКоробка Systeme Electric IMT35160159 ₽

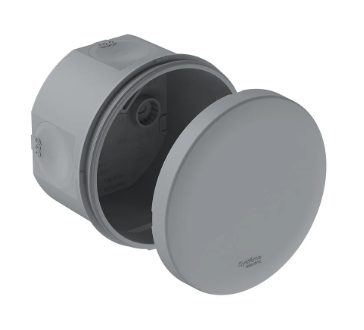

Коробка Systeme Electric IMT351951IMT351951Systeme ElectricКоробка Systeme Electric IMT35195194 ₽

* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь

Несущая часть кабельной трассы

Листовой лоток подбирают по ширине, высоте, длине, несущей способности и покрытию. Распространены трёхметровые секции, но точные размеры относятся к отдельным моделям

  • Проверяют
  • Полезное сечение и допустимое заполнение
  • Шаг опор и нагрузку на пролёт

Защита соединений

Распределительная коробка должна вмещать соединения без чрезмерного изгиба проводников. Способ ввода, уплотнения и крышка должны сохранять требуемую степень защиты

  • Проверяют
  • Открытый или скрытый монтаж
  • IP, размеры и число вводов

Целостность маршрута

Повороты, ответвители, соединители, крышки, подвесы и крепёж выбирают в совместимой серии. Смешение элементов без проверки может ухудшить прочность и электрическую непрерывность

  • Проверяют
  • Совместимость размеров и покрытия
  • Заземление металлических участков по проекту
Параметры кабеленесущей системыОт кабеля к готовой трассе
Размеры отдельных изделий нельзя выбирать без учёта заполнения и монтажа
КритерийДля лоткаДля коробки
ГабаритыШирина, высота и длина секцииПолезный объём и глубина
МатериалСталь и защитное покрытиеПолимер или металл конкретной серии
IPЗависит от комплектации трассыКорпус, крышка, вводы и уплотнения
МонтажСтена, потолок, стойки или подвесОткрытое или скрытое размещение
НагрузкаМасса кабелей и пролётКрепление и механические воздействия
Проект должен учитывать прокладку силовых и слаботочных линий, радиусы изгиба и доступ для обслуживания
Листовые кабельные лотки и распределительные коробки смонтированы в техническом помещении

Опоры, соединения и вводы как единый узел

Разметку выполняют по проекту, соблюдая допустимые пролёты и расстояния от инженерных коммуникаций. Секции соединяют штатными элементами, кромки защищают, а металлические части включают в систему уравнивания потенциалов там, где это предусмотрено

В коробках оставляют пространство для соединений и радиусов изгиба. Вводы подбирают по диаметру кабеля, а после монтажа проверяют крышки, уплотнения, крепёж и сохранение заявленной защиты оболочки

  • Контроль качества
  • Нет острых кромок и пережатых кабелей
  • Крышки и соединители установлены полностью
  • Трасса доступна для осмотра и расширения

Среда определяет исполнение

В ассортименте коробок встречаются исполнения от IP20 до повышенных степеней защиты, но реальный результат зависит от правильно установленных вводов и крышки. Для влажных, пыльных и наружных зон выбирают решение по проектным условиям

  • Факторы среды
  • Влажность, пыль и прямое воздействие воды
  • Коррозионная активность и температура
  • Ультрафиолет, удары и вибрация

Для металлических лотков оценивают тип покрытия и коррозионную нагрузку. Резаные кромки, места соединений и крепёж обрабатывают только способом, предусмотренным системой

Маршрут целикомСчитайте секции, фасонные элементы и крепёж

Перед заказом подготовьте схему с длинами прямых участков, поворотами, подъёмами, ответвлениями и точками установки коробок. Затем выберите одну совместимую систему по размерам, покрытию и нагрузке, добавив крышки, соединители, опоры и вводы

Резерв и обслуживание трассы

Кабельная трасса должна допускать осмотр, замену и согласованное расширение. Резерв рассчитывают не только по площади сечения, но и по массе кабелей, тепловому режиму и допустимому разделению цепей. На вертикальных участках предусматривают фиксацию, а возле оборудования — компенсацию перемещений и удобный ввод. Маршрут документируют до закрытия потолков и облицовки

  • Эксплуатационная готовность
  • Оставить доступ к коробкам и соединениям
  • Маркировать трассы без повреждения покрытия
  • Проверять крепёж после монтажа тяжёлых кабелей

Можно ли заполнить лоток кабелями полностью

Заполнение, охлаждение и резерв определяют по проекту и требованиям к конкретным линиям, поэтому полезное сечение оставляют с расчётным запасом

От чего зависит IP распределительной коробки

От корпуса, крышки, уплотнения, кабельных вводов и качества монтажа всего узла

Нужна ли крышка на листовой лоток

Это зависит от защиты от пыли, падающих предметов, доступа и требований проекта, а также от исполнения самой системы

Можно ли соединять лотки разных серий

Только после подтверждения размеров, механической прочности, покрытия и электрической непрерывности соединения

Как подобрать коробку по размеру

Учитывают число соединений, клеммы, радиусы изгиба, вводы, запас пространства и требуемую степень защиты
