Кабеленесущие системы
PUMPING предлагает металлические листовые кабельные лотки и распределительные коробки для открытого, скрытого и комбинированного монтажа. Лоток формирует протяжённую трассу, а коробка защищает места соединений и ответвлений в пределах своей степени защиты
- Проект трассы включает
- Количество и наружный диаметр кабелей
- Маршрут, повороты, ответвления и опоры
- Условия среды, механические нагрузки и требования защиты
Представлены изделия DKC, TDM ELECTRIC, IEK, Урал ПАК, EKF, Ruvinil, Промрукав, Systeme Electric, Greenel, Hegel и других марок. Ассортимент различается размерами, материалом, покрытием, IP, способом монтажа и совместимыми аксессуарами
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|

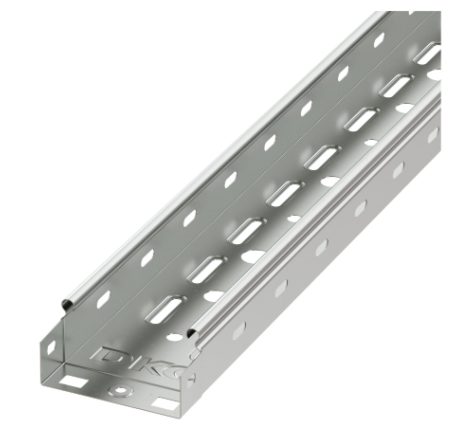

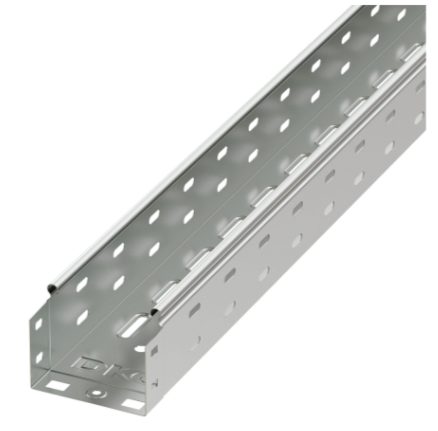

 | 35302 | DKC | Лоток перфорированный 100х80х3000 DKC 35302 | 753 ₽ | |
 | 35312ZL | DKC | Лоток перфорированный 100х80 L 2000 DKC 35312ZL | 2 869 ₽ | |
 | 3526210 | DKC | Лоток перфорированный 100х50х3000 1.0 DKC 3526210 | 1 245 ₽ | |
 | 3534110 | DKC | Лоток перфорированный 100х100х3000 DKC 3534110 | 2 141 ₽ | |

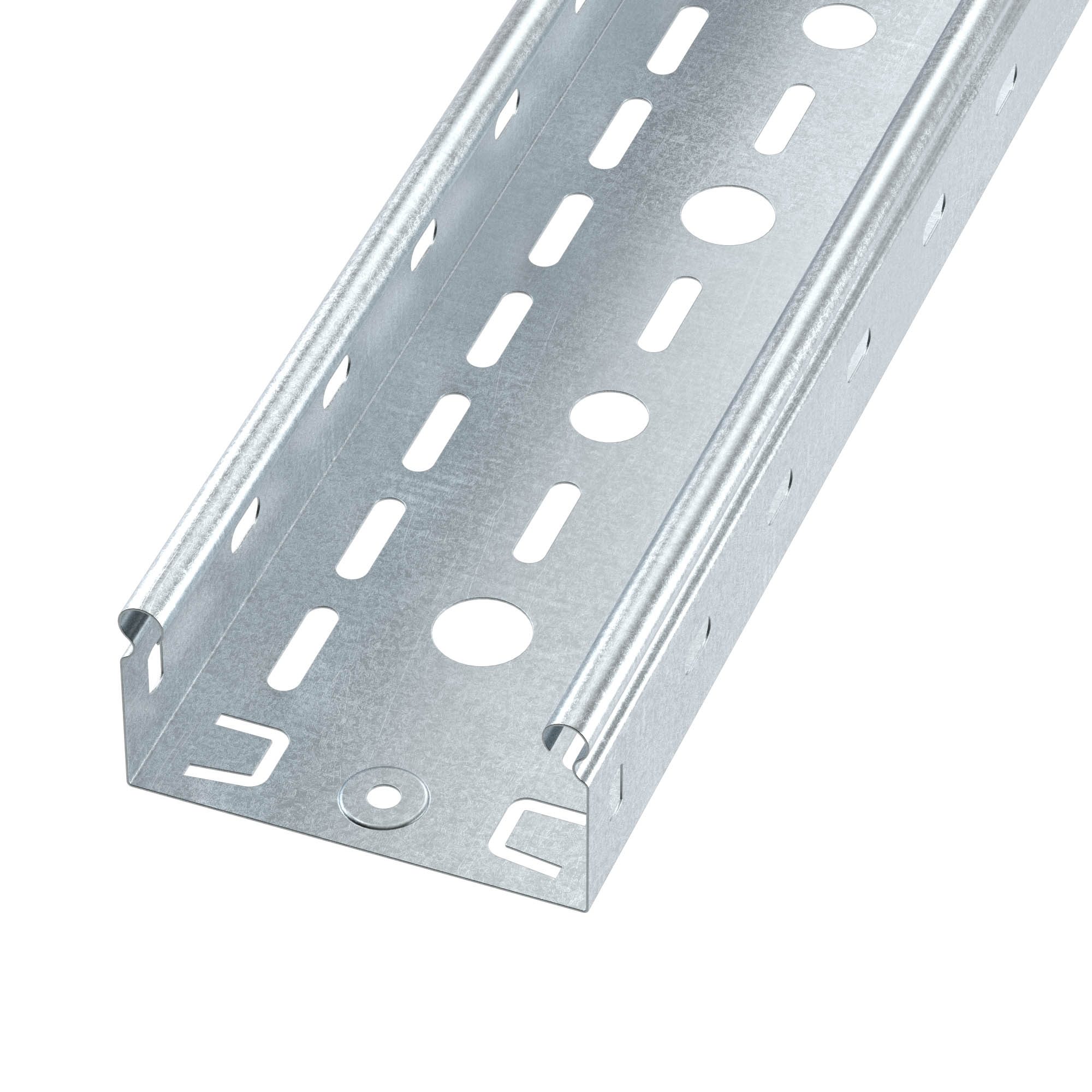

 | SPL3510 | DKC | Лоток перфорированный 100х50х3000 DKC SPL3510 | 407 ₽ | |

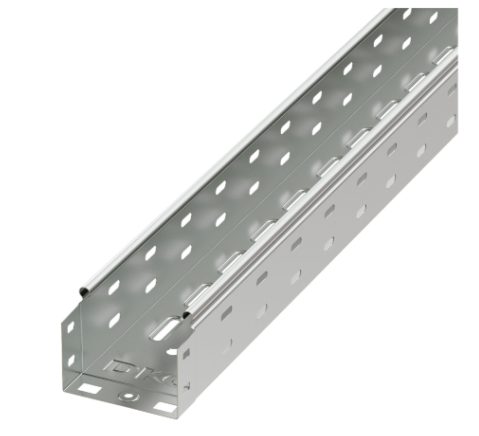

 | 35341 | DKC | Лоток перфорированный 100х100х3000 DKC 35341 | 2 161 ₽ | |

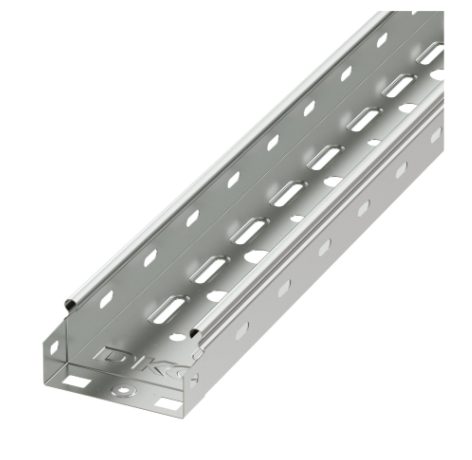

 | 35252 | DKC | Лоток перфорированный 100х50х2000 DKC 35252 | 984 ₽ | |
 | 35262ZL | DKC | Лоток перфорированный 100х50 L 3000 DKC 35262ZL | По запросу | |
| 35341HDZ | DKC | Лоток перфорированный 100х100 L3000 DKC 35341HDZ | 2 691 ₽ | |
 | 35262 | DKC | Лоток перфорированный 100х50х3000 DKC 35262 | 1 223 ₽ | |
| 3526215HDZ | DKC | Лоток перфорированный 100х50 L3000 DKC 3526215HDZ | 2 712 ₽ | |
 | 3526212 | DKC | Лоток перфорированный 100х50 L3000 DKC 3526212 | 1 234 ₽ | |
| 3525212HDZ | DKC | Лоток перфорированный 100х50 L 2000 DKC 3525212HDZ | По запросу | |
 | 35107 | DKC | Лоток неперфорированный ЛН 1.0 DKC 35107 | По запросу | |
| 3534112 | DKC | Лоток перфорированный 100х100 L3000 DKC 3534112 | 2 954 ₽ | |

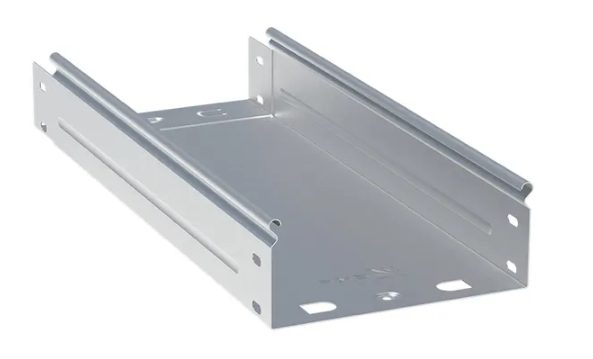

 | L10010000X2 | EKF | Лоток неперфорированный ЛН(0.7) EKF L10010000X2 | По запросу | |
| 35104HDZ | DKC | Лоток неперфорированный ЛН 0.8 DKC 35104HDZ | По запросу | |
 | SNH30505 | DKC | Лоток неперфорированный ЛН 2.0 DKC SNH30505 | По запросу | |
 | 3502210 | DKC | Лоток неперфорированный ЛН 1.0 DKC 3502210 | 1 245 ₽ | |

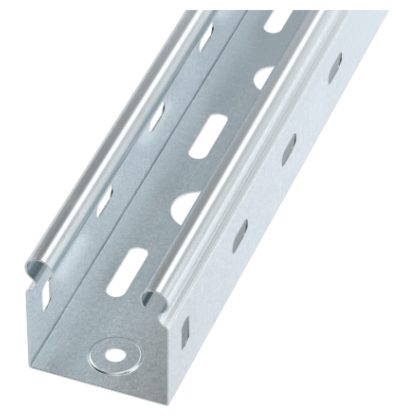

 | 3526015 | DKC | Лоток перфорированный 050х50х3000 DKC 3526015 | По запросу |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Несущая часть кабельной трассы
Листовой лоток подбирают по ширине, высоте, длине, несущей способности и покрытию. Распространены трёхметровые секции, но точные размеры относятся к отдельным моделям
- Проверяют
- Полезное сечение и допустимое заполнение
- Шаг опор и нагрузку на пролёт
Защита соединений
Распределительная коробка должна вмещать соединения без чрезмерного изгиба проводников. Способ ввода, уплотнения и крышка должны сохранять требуемую степень защиты
- Проверяют
- Открытый или скрытый монтаж
- IP, размеры и число вводов
Целостность маршрута
Повороты, ответвители, соединители, крышки, подвесы и крепёж выбирают в совместимой серии. Смешение элементов без проверки может ухудшить прочность и электрическую непрерывность
- Проверяют
- Совместимость размеров и покрытия
- Заземление металлических участков по проекту
| Размеры отдельных изделий нельзя выбирать без учёта заполнения и монтажа | ||
|---|---|---|
| Критерий | Для лотка | Для коробки |
| Габариты | Ширина, высота и длина секции | Полезный объём и глубина |
| Материал | Сталь и защитное покрытие | Полимер или металл конкретной серии |
| IP | Зависит от комплектации трассы | Корпус, крышка, вводы и уплотнения |
| Монтаж | Стена, потолок, стойки или подвес | Открытое или скрытое размещение |
| Нагрузка | Масса кабелей и пролёт | Крепление и механические воздействия |
| Проект должен учитывать прокладку силовых и слаботочных линий, радиусы изгиба и доступ для обслуживания | ||
Опоры, соединения и вводы как единый узел
Разметку выполняют по проекту, соблюдая допустимые пролёты и расстояния от инженерных коммуникаций. Секции соединяют штатными элементами, кромки защищают, а металлические части включают в систему уравнивания потенциалов там, где это предусмотрено
В коробках оставляют пространство для соединений и радиусов изгиба. Вводы подбирают по диаметру кабеля, а после монтажа проверяют крышки, уплотнения, крепёж и сохранение заявленной защиты оболочки
- Контроль качества
- Нет острых кромок и пережатых кабелей
- Крышки и соединители установлены полностью
- Трасса доступна для осмотра и расширения
Среда определяет исполнение
В ассортименте коробок встречаются исполнения от IP20 до повышенных степеней защиты, но реальный результат зависит от правильно установленных вводов и крышки. Для влажных, пыльных и наружных зон выбирают решение по проектным условиям
- Факторы среды
- Влажность, пыль и прямое воздействие воды
- Коррозионная активность и температура
- Ультрафиолет, удары и вибрация
Для металлических лотков оценивают тип покрытия и коррозионную нагрузку. Резаные кромки, места соединений и крепёж обрабатывают только способом, предусмотренным системой
Маршрут целикомСчитайте секции, фасонные элементы и крепёж
Перед заказом подготовьте схему с длинами прямых участков, поворотами, подъёмами, ответвлениями и точками установки коробок. Затем выберите одну совместимую систему по размерам, покрытию и нагрузке, добавив крышки, соединители, опоры и вводы
Резерв и обслуживание трассы
Кабельная трасса должна допускать осмотр, замену и согласованное расширение. Резерв рассчитывают не только по площади сечения, но и по массе кабелей, тепловому режиму и допустимому разделению цепей. На вертикальных участках предусматривают фиксацию, а возле оборудования — компенсацию перемещений и удобный ввод. Маршрут документируют до закрытия потолков и облицовки
- Эксплуатационная готовность
- Оставить доступ к коробкам и соединениям
- Маркировать трассы без повреждения покрытия
- Проверять крепёж после монтажа тяжёлых кабелей
Можно ли заполнить лоток кабелями полностью
Заполнение, охлаждение и резерв определяют по проекту и требованиям к конкретным линиям, поэтому полезное сечение оставляют с расчётным запасом
От чего зависит IP распределительной коробки
От корпуса, крышки, уплотнения, кабельных вводов и качества монтажа всего узла
Нужна ли крышка на листовой лоток
Это зависит от защиты от пыли, падающих предметов, доступа и требований проекта, а также от исполнения самой системы
Можно ли соединять лотки разных серий
Только после подтверждения размеров, механической прочности, покрытия и электрической непрерывности соединения
Как подобрать коробку по размеру
Учитывают число соединений, клеммы, радиусы изгиба, вводы, запас пространства и требуемую степень защиты
