Кабеленесущие системы
PUMPING предлагает металлические листовые кабельные лотки и распределительные коробки для открытого, скрытого и комбинированного монтажа. Лоток формирует протяжённую трассу, а коробка защищает места соединений и ответвлений в пределах своей степени защиты
- Проект трассы включает
- Количество и наружный диаметр кабелей
- Маршрут, повороты, ответвления и опоры
- Условия среды, механические нагрузки и требования защиты
Представлены изделия DKC, TDM ELECTRIC, IEK, Урал ПАК, EKF, Ruvinil, Промрукав, Systeme Electric, Greenel, Hegel и других марок. Ассортимент различается размерами, материалом, покрытием, IP, способом монтажа и совместимыми аксессуарами
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|

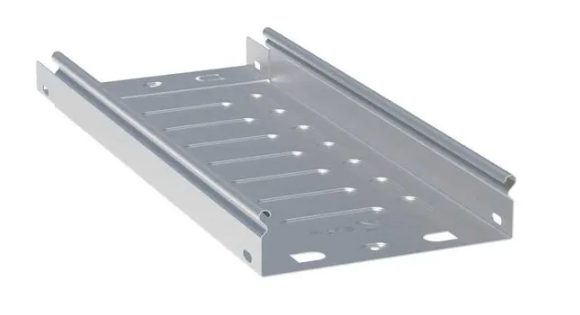

 | L505000 | EKF | Кабельный лоток листовой НЕперф. EKF L505000 | По запросу | |
 | L10020000 | EKF | Кабельный лоток листовой НЕперф. EKF L10020000 | По запросу | |
 | L10020001-1 | EKF | Кабельный лоток листовой листовой EKF L10020001-1 | По запросу | |
 | 3502415 | DKC | Кабельный лоток листовой 200х50 L3000 DKC 3502415 | По запросу | |

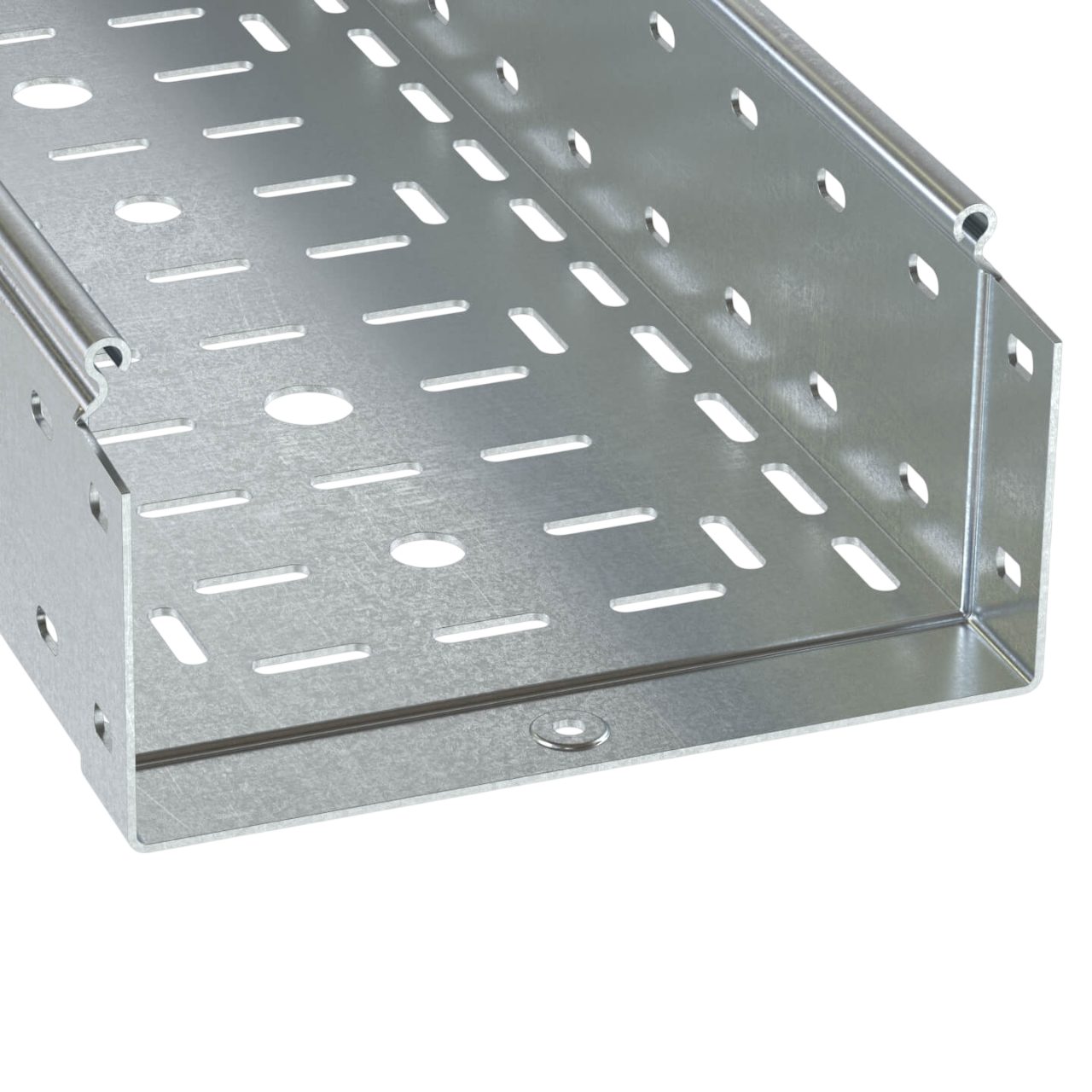

 | 3534712HDZ | DKC | Кабельный лоток листовой DKC 3534712HDZ | По запросу | |
 | 35023HDZ | DKC | Кабельный лоток листовой 150х50 DKC 35023HDZ | 2 740 ₽ | |
| 3534412 | DKC | Кабельный лоток листовой DKC 3534412 | По запросу | |
| 3534415HDZ | DKC | Кабельный лоток листовой DKC 3534415HDZ | По запросу | |
| 3534315HDZ | DKC | Кабельный лоток листовой DKC 3534315HDZ | По запросу | |
 | 35342HDZ | DKC | Кабельный лоток листовой DKC 35342HDZ | 3 088 ₽ | |
| 3534112ZL | DKC | Кабельный лоток листовой DKC 3534112ZL | По запросу | |

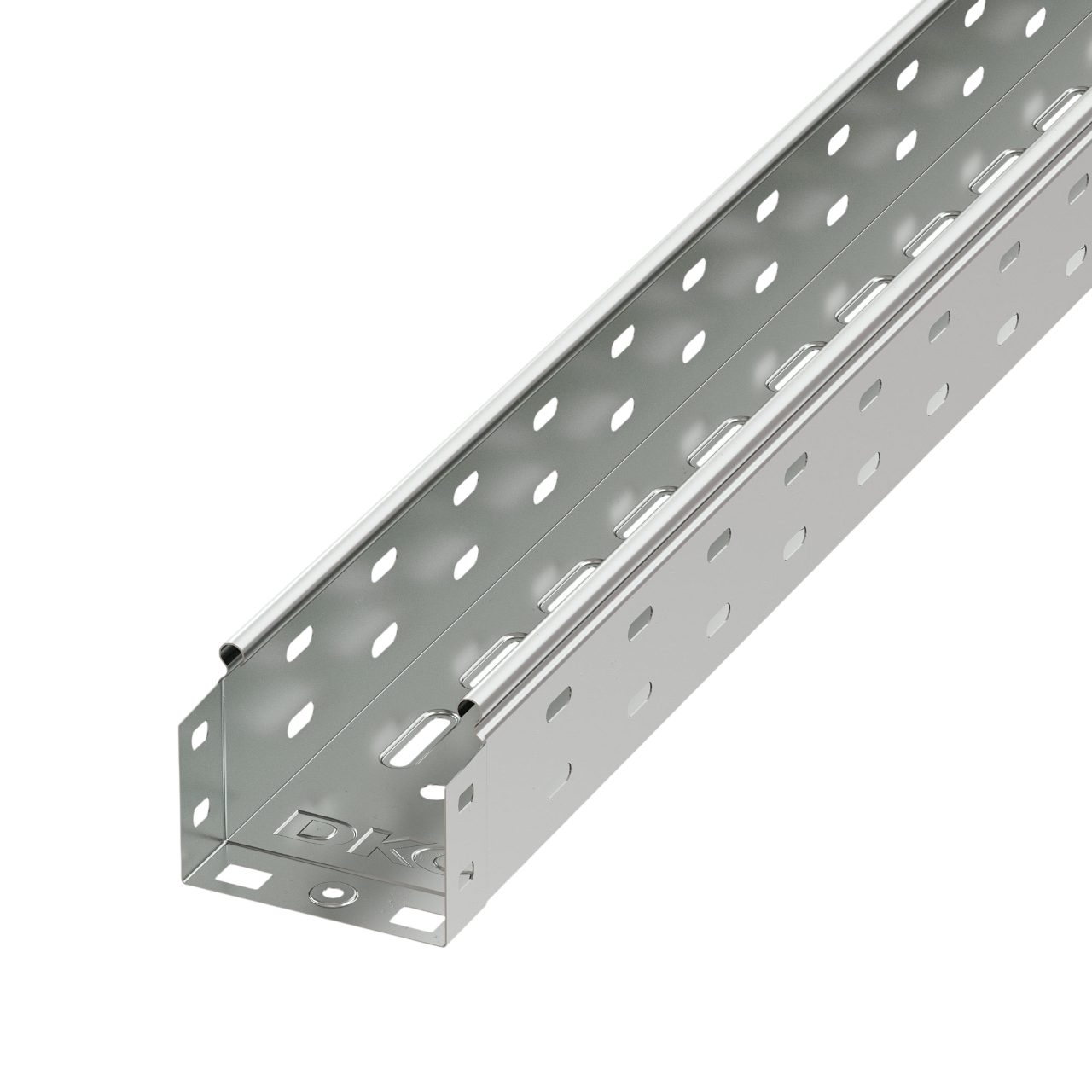

 | 35341ZL | DKC | Кабельный лоток листовой DKC 35341ZL | По запросу | |
| 35028 | DKC | Кабельный лоток листовой 600х50 L3000 DKC 35028 | По запросу | |
| 3502812 | DKC | Кабельный лоток листовой 600х50 L3000 DKC 3502812 | 3 868 ₽ | |
| 3502010 | DKC | Кабельный лоток листовой DKC 3502010 | 1 184 ₽ | |

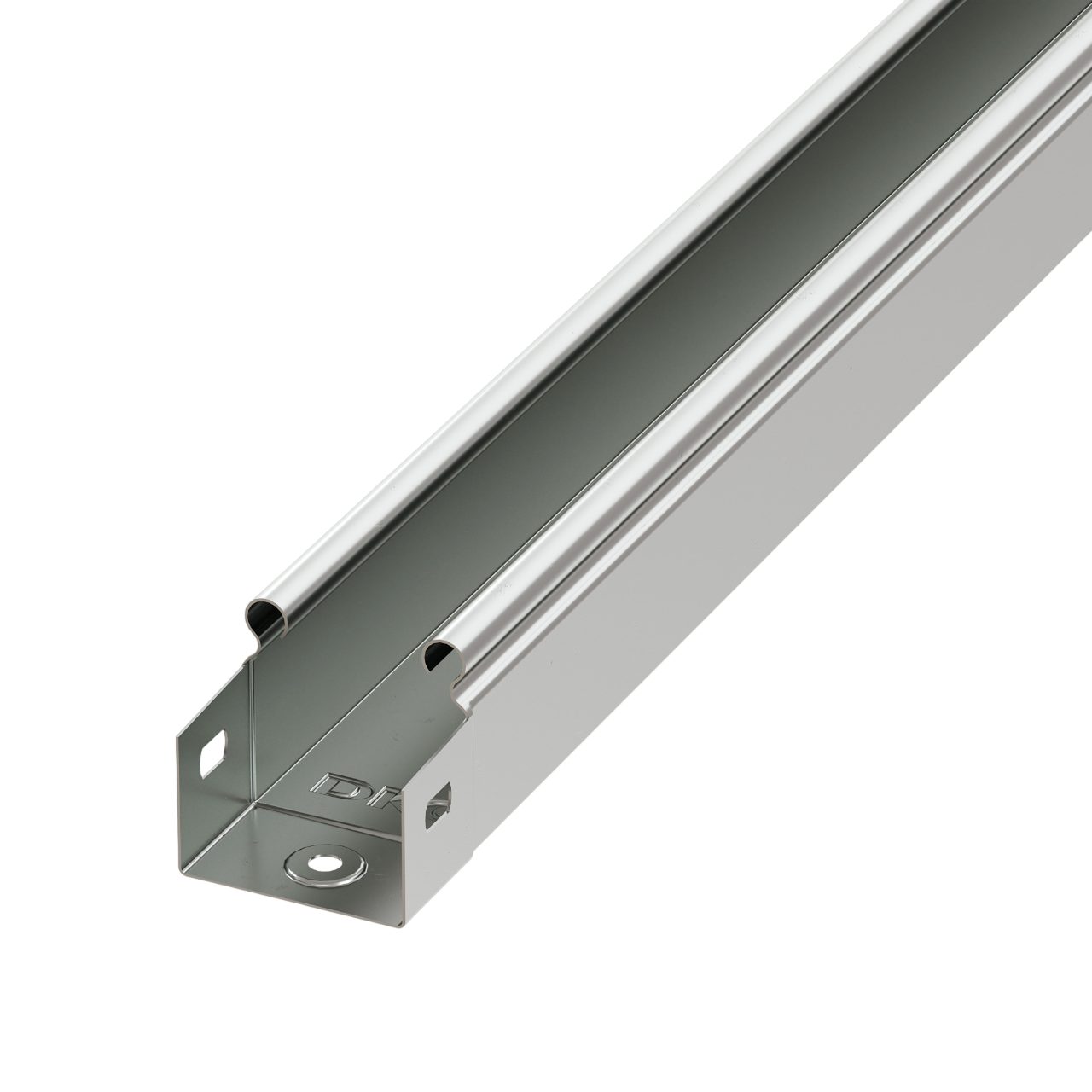

 | 35010HDZ | DKC | Кабельный лоток листовой 50х50 L2000 DKC 35010HDZ | По запросу | |

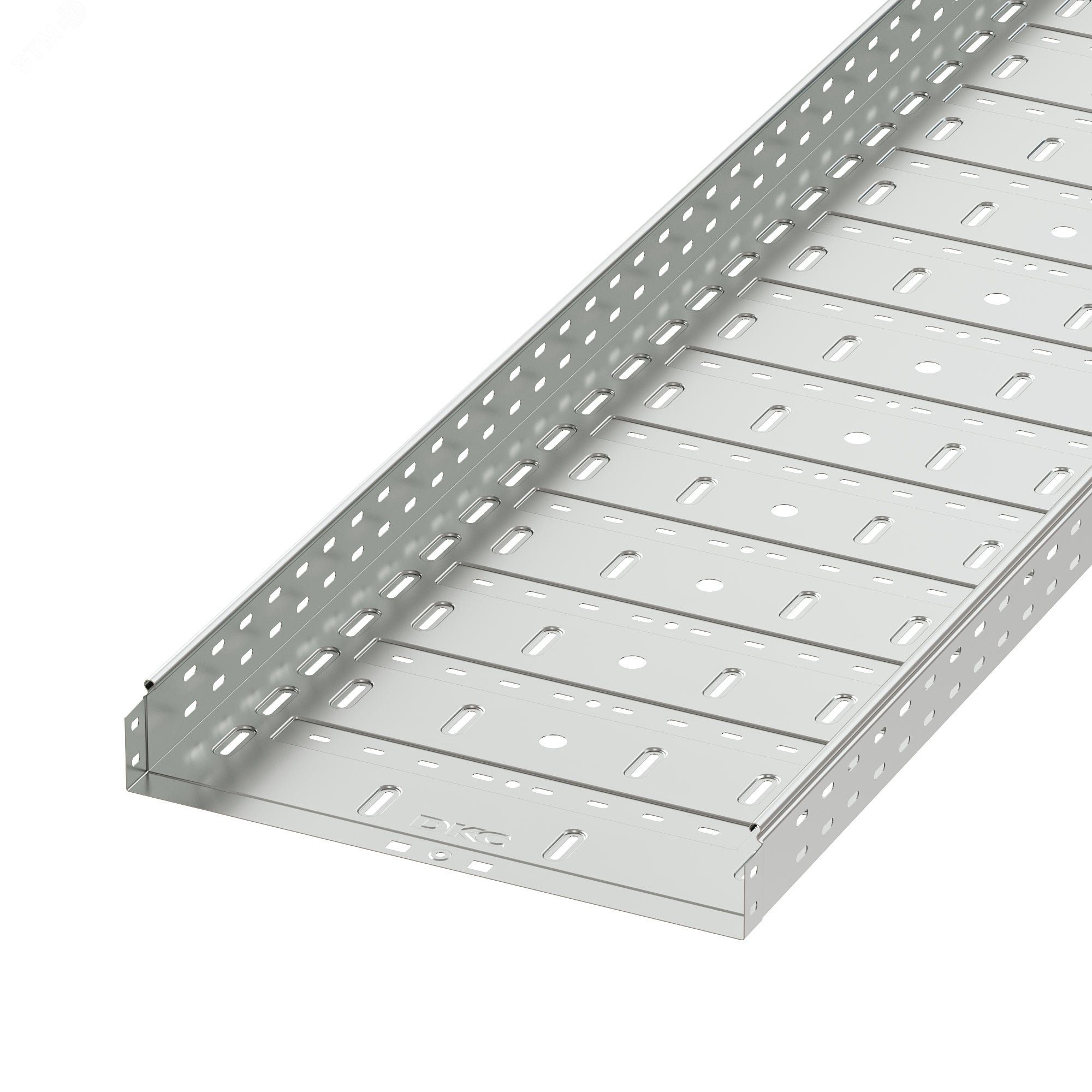

 | 35346HDZ | DKC | Кабельный лоток листовой 500х100 DKC 35346HDZ | По запросу | |
 | 3506615ZL | DKC | Кабельный лоток листовой 400х80 L DKC 3506615ZL | По запросу | |
| 35027 | DKC | Кабельный лоток листовой 500х50 L3000 DKC 35027 | По запросу | |
 | 35067 | DKC | Кабельный лоток листовой 500х80 L3000 DKC 35067 | По запросу |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Несущая часть кабельной трассы
Листовой лоток подбирают по ширине, высоте, длине, несущей способности и покрытию. Распространены трёхметровые секции, но точные размеры относятся к отдельным моделям
- Проверяют
- Полезное сечение и допустимое заполнение
- Шаг опор и нагрузку на пролёт
Защита соединений
Распределительная коробка должна вмещать соединения без чрезмерного изгиба проводников. Способ ввода, уплотнения и крышка должны сохранять требуемую степень защиты
- Проверяют
- Открытый или скрытый монтаж
- IP, размеры и число вводов
Целостность маршрута
Повороты, ответвители, соединители, крышки, подвесы и крепёж выбирают в совместимой серии. Смешение элементов без проверки может ухудшить прочность и электрическую непрерывность
- Проверяют
- Совместимость размеров и покрытия
- Заземление металлических участков по проекту
| Размеры отдельных изделий нельзя выбирать без учёта заполнения и монтажа | ||
|---|---|---|
| Критерий | Для лотка | Для коробки |
| Габариты | Ширина, высота и длина секции | Полезный объём и глубина |
| Материал | Сталь и защитное покрытие | Полимер или металл конкретной серии |
| IP | Зависит от комплектации трассы | Корпус, крышка, вводы и уплотнения |
| Монтаж | Стена, потолок, стойки или подвес | Открытое или скрытое размещение |
| Нагрузка | Масса кабелей и пролёт | Крепление и механические воздействия |
| Проект должен учитывать прокладку силовых и слаботочных линий, радиусы изгиба и доступ для обслуживания | ||
Опоры, соединения и вводы как единый узел
Разметку выполняют по проекту, соблюдая допустимые пролёты и расстояния от инженерных коммуникаций. Секции соединяют штатными элементами, кромки защищают, а металлические части включают в систему уравнивания потенциалов там, где это предусмотрено
В коробках оставляют пространство для соединений и радиусов изгиба. Вводы подбирают по диаметру кабеля, а после монтажа проверяют крышки, уплотнения, крепёж и сохранение заявленной защиты оболочки
- Контроль качества
- Нет острых кромок и пережатых кабелей
- Крышки и соединители установлены полностью
- Трасса доступна для осмотра и расширения
Среда определяет исполнение
В ассортименте коробок встречаются исполнения от IP20 до повышенных степеней защиты, но реальный результат зависит от правильно установленных вводов и крышки. Для влажных, пыльных и наружных зон выбирают решение по проектным условиям
- Факторы среды
- Влажность, пыль и прямое воздействие воды
- Коррозионная активность и температура
- Ультрафиолет, удары и вибрация
Для металлических лотков оценивают тип покрытия и коррозионную нагрузку. Резаные кромки, места соединений и крепёж обрабатывают только способом, предусмотренным системой
Маршрут целикомСчитайте секции, фасонные элементы и крепёж
Перед заказом подготовьте схему с длинами прямых участков, поворотами, подъёмами, ответвлениями и точками установки коробок. Затем выберите одну совместимую систему по размерам, покрытию и нагрузке, добавив крышки, соединители, опоры и вводы
Резерв и обслуживание трассы
Кабельная трасса должна допускать осмотр, замену и согласованное расширение. Резерв рассчитывают не только по площади сечения, но и по массе кабелей, тепловому режиму и допустимому разделению цепей. На вертикальных участках предусматривают фиксацию, а возле оборудования — компенсацию перемещений и удобный ввод. Маршрут документируют до закрытия потолков и облицовки
- Эксплуатационная готовность
- Оставить доступ к коробкам и соединениям
- Маркировать трассы без повреждения покрытия
- Проверять крепёж после монтажа тяжёлых кабелей
Можно ли заполнить лоток кабелями полностью
Заполнение, охлаждение и резерв определяют по проекту и требованиям к конкретным линиям, поэтому полезное сечение оставляют с расчётным запасом
От чего зависит IP распределительной коробки
От корпуса, крышки, уплотнения, кабельных вводов и качества монтажа всего узла
Нужна ли крышка на листовой лоток
Это зависит от защиты от пыли, падающих предметов, доступа и требований проекта, а также от исполнения самой системы
Можно ли соединять лотки разных серий
Только после подтверждения размеров, механической прочности, покрытия и электрической непрерывности соединения
Как подобрать коробку по размеру
Учитывают число соединений, клеммы, радиусы изгиба, вводы, запас пространства и требуемую степень защиты
