Кабельно-проводниковая продукция
Кабельно-проводниковую продукцию выбирают не только по числу жил и сечению. Для силовой линии, цепей управления, передачи данных и организации трассы нужны разные конструкции, материалы и условия монтажа. В каталоге представлены силовые и контрольные кабели, установочные и соединительные провода, витая пара, патч-корды, самонесущие изолированные провода, распределительные коробки и листовые кабельные лотки
При подборе сопоставляют напряжение сети, расчётный ток, способ прокладки, температуру, требования к пожарной безопасности и механическим воздействиям. Среди марок есть изделия Сарансккабель, Cabeus, TDM ELECTRIC, Алюр, NIKOMAX, Hyperline и Кабэкс
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | ТХМ00131979 | Кабэкс | Кабель КВБбШвнг(А)-LS 4х1 Кабэкс ТХМ00131979 | 104 ₽ | |
 | SQ1403-0910 | TDM ELECTRIC | Установочная коробка TDM TDM ELECTRIC SQ1403-0910 | По запросу | |
 | GE41361 | Greenel | Шина уравнивания потенциалов Greenel GE41361 | 384 ₽ | |

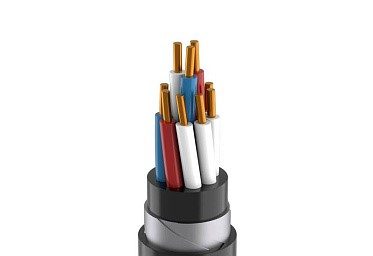

 | ТХМ00131965 | Кабэкс | Кабель КВБбШвнг(А)-LS 10х1.5 Кабэкс ТХМ00131965 | 296 ₽ | |
 | SQ1403-0028 | TDM ELECTRIC | Установочная коробка TDM TDM ELECTRIC SQ1403-0028 | 55 ₽ | |
 | SQ1403-0909 | TDM ELECTRIC | Установочная коробка TDM TDM ELECTRIC SQ1403-0909 | По запросу | |
 | SQ1403-2001 | TDM ELECTRIC | Установочная коробка TDM TDM ELECTRIC SQ1403-2001 | 158 ₽ | |
 | SQ1402-1105 | TDM ELECTRIC | Установочная коробка TDM TDM ELECTRIC SQ1402-1105 | 12 ₽ | |
 | SQ1402-1905 | TDM ELECTRIC | Установочная коробка TDM TDM ELECTRIC SQ1402-1905 | 14 ₽ | |
 | SQ1402-1106 | TDM ELECTRIC | Установочная коробка TDM TDM ELECTRIC SQ1402-1106 | 14 ₽ | |
 | SQ1402-1906 | TDM ELECTRIC | Установочная коробка TDM TDM ELECTRIC SQ1402-1906 | 14 ₽ | |
 | SQ1403-2002 | TDM ELECTRIC | Установочная коробка TDM TDM ELECTRIC SQ1403-2002 | 41 ₽ | |
 | SQ1403-0001 | TDM ELECTRIC | Установочная коробка TDM TDM ELECTRIC SQ1403-0001 | 13 ₽ | |
| SQ1403-0901 | TDM ELECTRIC | Установочная коробка TDM TDM ELECTRIC SQ1403-0901 | 17 ₽ | |
 | SQ1402-1915 | TDM ELECTRIC | Установочная коробка TDM TDM ELECTRIC SQ1402-1915 | 13 ₽ | |
 | SQ1402-1118 | TDM ELECTRIC | Установочная коробка TDM TDM ELECTRIC SQ1402-1118 | По запросу | |
 | SQ1402-1116 | TDM ELECTRIC | Установочная коробка TDM TDM ELECTRIC SQ1402-1116 | 12 ₽ | |
 | SQ1402-1938 | TDM ELECTRIC | Установочная коробка TDM TDM ELECTRIC SQ1402-1938 | 13 ₽ | |
 | SQ1402-1115 | TDM ELECTRIC | Установочная коробка TDM TDM ELECTRIC SQ1402-1115 | 12 ₽ | |
 | SQ1402-1138 | TDM ELECTRIC | Установочная коробка TDM TDM ELECTRIC SQ1402-1138 | 12 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Силовые линии
Силовой кабель передаёт энергию к распределительным устройствам и нагрузкам. Выбор зависит от напряжения, материала и сечения жил, конструкции изоляции, оболочки и наличия брони
- При выборе проверяют
- силовая цепь, управление, данные или соединение
- медь или алюминий, количество и сечение
Управление и связь
Контрольный кабель, установочный провод, витая пара и патч-корды решают разные задачи: от подключения автоматики до построения структурированной кабельной системы
- При выборе проверяют
- силовая цепь, управление, данные или соединение
- медь или алюминий, количество и сечение
Кабельная трасса
Лотки, кабель-каналы и распределительные коробки формируют маршрут, поддерживают кабель и оставляют доступ для осмотра и замены
- При выборе проверяют
- силовая цепь, управление, данные или соединение
- медь или алюминий, количество и сечение
| Характеристики проверяют совместно, а не изолированно | ||
|---|---|---|
| Критерий | Что проверить | Зачем |
| Назначение | силовая цепь, управление, данные или соединение | задаёт конструкцию и нормируемые характеристики |
| Жилы | медь или алюминий, количество и сечение | влияет на нагрузку, падение напряжения и монтаж |
| Изоляция | ПВХ, полиэтилен, LSZH или безгалогенная композиция | определяет условия прокладки |
| Защита | экран, броня и климатическое исполнение | нужна для помехоустойчивости и механической стойкости |
| Окончательное исполнение сверяют с документацией конкретной модели | ||
Кабельно-проводниковая продукция в рабочем узле
Обозначение марки отражает материалы жил, изоляции и оболочки, наличие брони, экрана и специальные свойства. Похожие по размеру кабели могут быть рассчитаны на разное напряжение и условия эксплуатации, поэтому замену выполняют по полному набору параметров
Кабель рассматривают вместе с лотками, коробками, вводами и крепежом. Заранее проверяют заполняемость трассы, допустимый радиус изгиба и возможность раздельной прокладки силовых и слаботочных цепей
- Контрольные точки
- силовая цепь, управление, данные или соединение
- ПВХ, полиэтилен, LSZH или безгалогенная композиция
- экран, броня и климатическое исполнение
Монтаж, настройка и эксплуатация
Обозначение марки отражает материалы жил, изоляции и оболочки, наличие брони, экрана и специальные свойства. Похожие по размеру кабели могут быть рассчитаны на разное напряжение и условия эксплуатации, поэтому замену выполняют по полному набору параметров
Кабель рассматривают вместе с лотками, коробками, вводами и крепежом. Заранее проверяют заполняемость трассы, допустимый радиус изгиба и возможность раздельной прокладки силовых и слаботочных цепей
Для экранированных линий продумывают схему подключения экрана и уравнивания потенциалов, а для бронированных исполнений — оконцевание и заземление металлических элементов
- Перед вводом в работу
- сверяют обозначение и комплектность поставки
- проверяют присоединения и доступ для обслуживания
- фиксируют расчётный режим для последующего контроля
- выполняют проверку по инструкции изготовителя
ВажноОшибки, влияющие на работу оборудования
Сечение определяют по нагрузке, длине линии, условиям охлаждения и допустимому падению напряжения. Для групповой прокладки, высокой температуры и сложной трассы применяют поправочные коэффициенты
Маркировка негорючего или малодымного исполнения не делает любой кабель универсальным: область применения подтверждают технической документацией изделия
- Что нельзя упускать
- назначение оборудования в конкретной системе
- предельные параметры среды и режима
- совместимость присоединений и управляющих цепей
Подбор кабельно-проводниковая продукция в PUMPING
PUMPING помогает сопоставить марку, сечение, число жил, оболочку и защитное исполнение с задачей линии. При комплексном комплектовании можно одновременно подобрать кабель, элементы трассы и распределительные коробки
Для сравнения используют технические параметры и точное обозначение изделия. Цель подбора — получить совместимую позицию без неподтверждённых допущений о среде, нагрузке или способе монтажа
Чем кабель отличается от провода
Кабель обычно объединяет изолированные жилы в общей оболочке и может иметь экран или броню. Провод может быть голым или изолированным и имеет более простую конструкцию
Когда нужен экран
Экран применяют, когда требуется снизить влияние электромагнитных помех. Схему его подключения задаёт проект
Медь и алюминий взаимозаменяемы
Нет, отличаются требуемое сечение, масса, способ соединения и требования к контактам
Что означает LSZH
Это обозначение оболочки с пониженным дымо- и газовыделением без галогенов. Характеристики подтверждают документацией
Как выбрать кабельный лоток
Учитывают число и массу кабелей, заполнение, пролёт между опорами, условия среды и необходимость крышки
