Листовые кабельные лотки
Подбор начинается с рабочей задачи и параметров подключаемой системы. Для применения «прокладка, защита и организация кабельных трасс внутри зданий и на инженерных объектах» заранее определяют нагрузку, условия монтажа и допустимые режимы, после чего сопоставляют характеристики конкретных серий
В каталоге представлены модели брендов DKC, IEK и EKF. Ассортимент включает разные рабочие исполнения, поэтому перед заказом сверяют значения по пунктам: ширина и высота лотка, толщина стали, тип покрытия и перфорация
При проектировании проверяют совместимость с соседними элементами системы и действующей схемой управления. Окончательное решение принимают по документации выбранной модели и расчётным данным объекта
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|

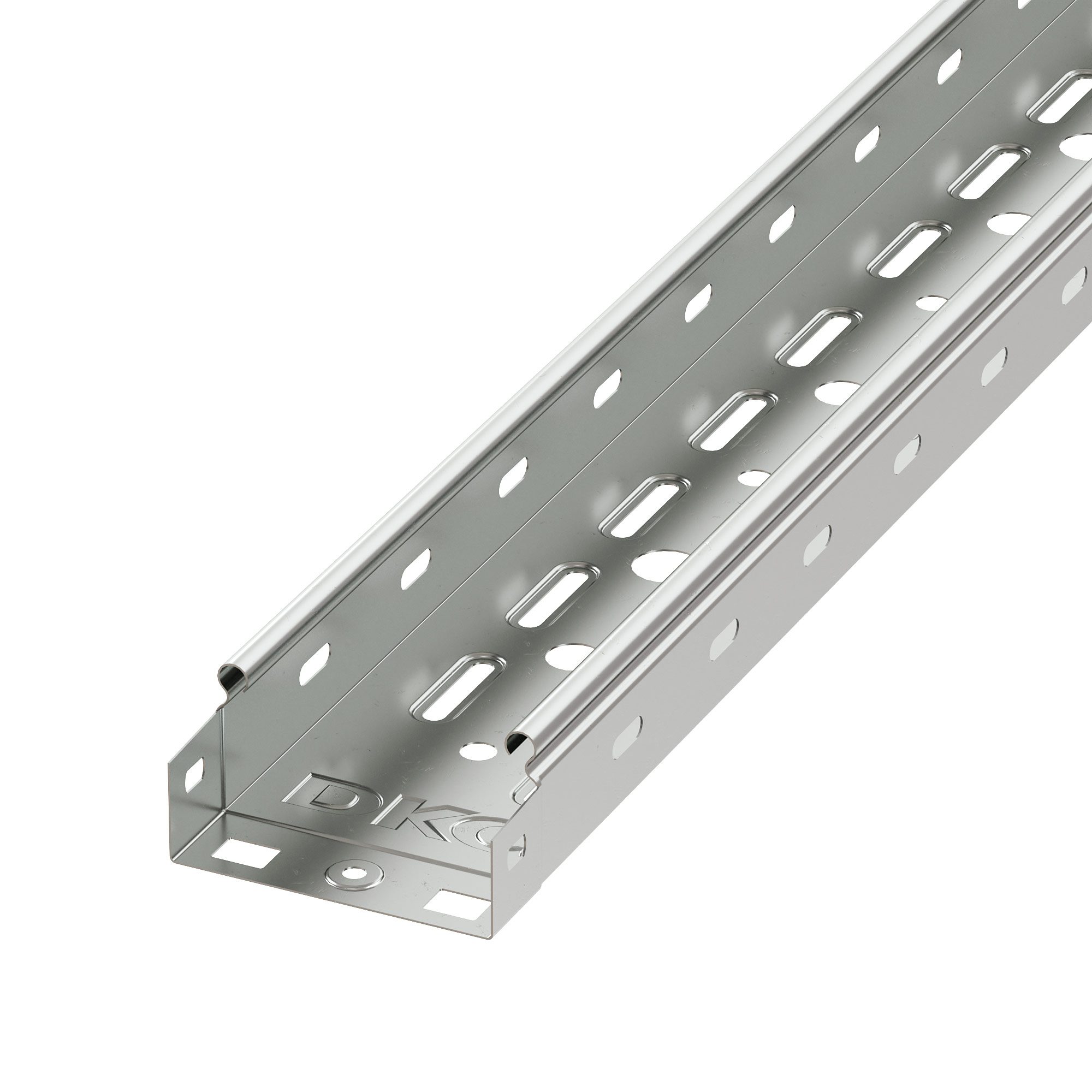

 | 35252HDZ | DKC | Лоток перфорированный ЛП 0.7 DKC 35252HDZ | 1 935 ₽ | |
 | CLP10-080-500-3 | IEK | Лоток перфорированный ESCA IEK CLP10-080-500-3 | 2 124 ₽ | |
 | 35331HDZ | DKC | Лоток перфорированный ЛП 0.7 DKC 35331HDZ | По запросу | |
 | CLP10-080-300-3 | IEK | Лоток перфорированный ESCA IEK CLP10-080-300-3 | 3 109 ₽ | |
 | CLP10-080-200-3 | IEK | Лоток перфорированный ESCA IEK CLP10-080-200-3 | 962 ₽ | |
 | CLP10-080-100-3 | IEK | Лоток перфорированный ESCA IEK CLP10-080-100-3 | 650 ₽ | |
 | CLP10-080-150-3 | IEK | Лоток перфорированный ESCA IEK CLP10-080-150-3 | 996 ₽ | |
 | CLP10-050-050-055-3 | IEK | Лоток перфорированный ESCA IEK CLP10-050-050-055-3 | 740 ₽ | |
 | CLP10-050-400-3 | IEK | Лоток перфорированный ESCA IEK CLP10-050-400-3 | 3 168 ₽ | |
 | CLP10-050-500-3 | IEK | Лоток перфорированный ESCA IEK CLP10-050-500-3 | 1 922 ₽ | |
 | CLP10-050-300-3 | IEK | Лоток перфорированный ESCA IEK CLP10-050-300-3 | 795 ₽ | |
 | CLP10-050-300-3-M-HDZ | IEK | Лоток перфорированный IEK CLP10-050-300-3-M-HDZ | По запросу | |
 | CLP10-050-050-3 | IEK | Лоток перфорированный ESCA IEK CLP10-050-050-3 | 991 ₽ | |
 | CLP10-050-150-3 | IEK | Лоток перфорированный ESCA IEK CLP10-050-150-3 | 1 321 ₽ | |
 | CLP10-050-200-3 | IEK | Лоток перфорированный ESCA IEK CLP10-050-200-3 | 741 ₽ | |
 | CLP10-050-100-055-3 | IEK | Лоток перфорированный ESCA IEK CLP10-050-100-055-3 | 1 038 ₽ | |
 | CLP10-100-500-3 | IEK | Лоток перфорированный ESCA IEK CLP10-100-500-3 | 2 485 ₽ | |
 | CLP10-035-300-080-3 | IEK | Лоток перфорированный ESCA IEK CLP10-035-300-080-3 | По запросу | |
 | CLP10-050-100-3 | IEK | Лоток перфорированный ESCA IEK CLP10-050-100-3 | 1 128 ₽ | |
 | CLP10-035-150-070-3 | IEK | Лоток перфорированный ESCA IEK CLP10-035-150-070-3 | По запросу |
