Консольно-моноблочные насосы
Консольно-моноблочные насосы объединяют центробежную гидравлическую часть и электродвигатель в компактный агрегат без отдельной муфтовой центровки на общей раме. Такое исполнение применяют в водоснабжении, циркуляционных контурах, системах отопления и охлаждения, а также в технологических установках с совместимой жидкостью
В каталоге представлены модели Grundfos, Wilo, CNP, Espa, Calpeda, Etna, Istratex и Pedrollo. Подбор ведут по рабочей точке расхода и напора, жидкости, диаметрам патрубков, материалам проточной части, уплотнению и двигателю
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | 02.01.217149 | ESQ | Насос -L КМ 50-32-125 СД с эл.дв. ESQ 02.01.217149 | 27 979 ₽ | |

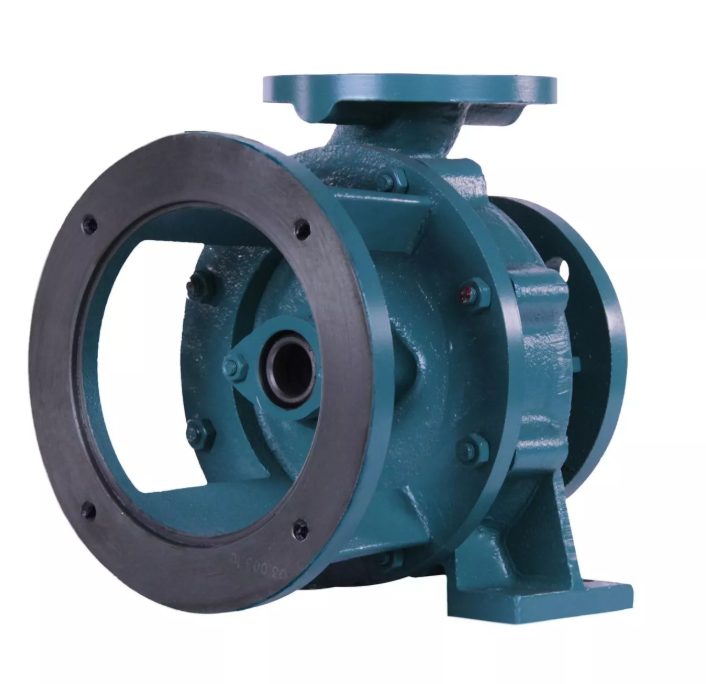

 | 02.01.217040 | ESQ | Насос -L КМ 150-125-250 СД под ESQ 02.01.217040 | 48 126 ₽ | |

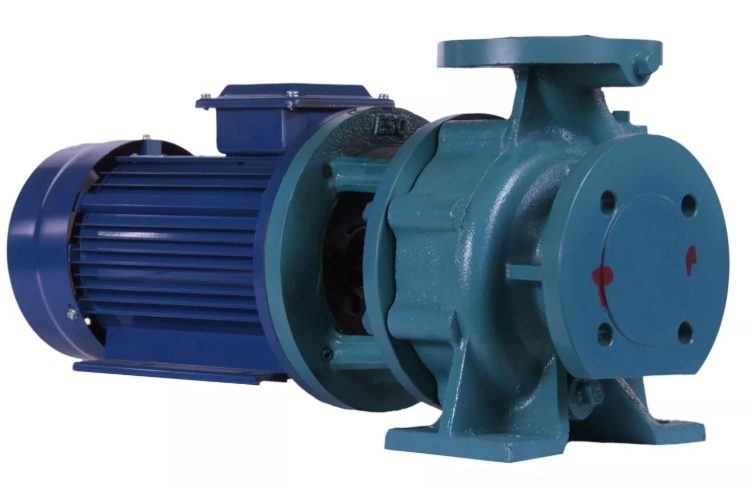

 | 02.01.000084 | ESQ | Насос КМ 80-50-200 СД с эл.дв. ESQ 02.01.000084 | По запросу | |
| 02.01.217038 | ESQ | Насос -L КМ 100-65-200 СД под ESQ 02.01.217038 | 34 287 ₽ | |
 | 02.01.000075 | ESQ | Насос КМ 100-80-160 СД под 15кВт ESQ 02.01.000075 | По запросу | |
 | 9200000332 | Espa | Насос FN4 80-100-92 SS Espa 9200000332 | 2 922 329 ₽ | |
| 02.01.216995 | ESQ | Насос КМ 80-50-200а СД под 11кВт ESQ 02.01.216995 | 26 592 ₽ | |
| 02.01.000083 | ESQ | Насос КМ 65-50-160 С с эл.дв. ESQ 02.01.000083 | По запросу | |
| 02.01.217044 | ESQ | Насос КМ 100-80-160а СД под 11кВт ESQ 02.01.217044 | 28 970 ₽ | |
| 02.01.000076 | ESQ | Насос КМ 100-65-200 СД под 30кВт ESQ 02.01.000076 | 34 287 ₽ | |
| 02.01.000387 | ESQ | Насос КМ 80-65-160а С под 7.5кВт ESQ 02.01.000387 | 21 581 ₽ | |
| 02.01.000082 | ESQ | Насос КМ 50-32-125 С с эл.дв. ESQ 02.01.000082 | По запросу | |
| 02.01.217039 | ESQ | Насос -L КМ 100-80-160 СД под ESQ 02.01.217039 | 28 970 ₽ | |
| 9200000380 | Espa | Насос FN4 80-100-92 BZ Espa 9200000380 | 3 578 080 ₽ | |
 | 9200000284C | Espa | Насос FN4 80-100-75C Espa 9200000284C | 621 645 ₽ | |
| 9200000331 | Espa | Насос FN4 80-100-75 SS Espa 9200000331 | 2 833 750 ₽ | |
| 9200000379 | Espa | Насос FN4 80-100-75 BZ Espa 9200000379 | 3 504 646 ₽ | |
| 9200000284 | Espa | Насос FN4 80-100-75 Espa 9200000284 | 654 229 ₽ | |
| 9200000330 | Espa | Насос FN4 80-100-55 SS Espa 9200000330 | 2 079 606 ₽ | |
| 9200000378 | Espa | Насос FN4 80-100-55 BZ Espa 9200000378 | 2 752 532 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
| Характеристики проверяют совместно, а не изолированно | ||
|---|---|---|
| Критерий | Что проверить | Зачем |
| Расход Q | потребность системы | задаёт горизонтальную координату рабочей точки |
| Напор H | статическая высота и потери | определяет требуемую характеристику |
| Жидкость | температура, плотность и состав | влияет на материалы и мощность |
| Сеть | напряжение, фазы и регулирование | определяет двигатель и автоматику |
| Окончательное исполнение сверяют с документацией конкретной модели | ||
Водоснабжение
Насос поддерживает циркуляцию или подачу чистой воды. Рабочую точку рассчитывают для наиболее требовательного режима
- При выборе проверяют
- потребность системы
- статическая высота и потери
Отопление и охлаждение
Для теплоносителя проверяют температуру, состав и допустимое давление, а также режим регулирования при переменной нагрузке
- При выборе проверяют
- потребность системы
- статическая высота и потери
Промышленный процесс
Материал корпуса, рабочего колеса и уплотнения согласуют с жидкостью. Специальную среду перекачивают только в подтверждённом исполнении
- При выборе проверяют
- потребность системы
- статическая высота и потери
Консольно-моноблочные насосы в рабочем узле
Компактная схема упрощает монтаж, но не отменяет требований к основанию, трубопроводной обвязке и доступу для обслуживания. Вес труб и арматуры не передают на патрубки насоса
На всасывающей линии минимизируют сопротивление, исключают подсос воздуха и обеспечивают требуемый подпор. Рабочая зона должна оставаться вдали от кавитационного режима
- Контрольные точки
- потребность системы
- температура, плотность и состав
- напряжение, фазы и регулирование
Монтаж, настройка и эксплуатация
Компактная схема упрощает монтаж, но не отменяет требований к основанию, трубопроводной обвязке и доступу для обслуживания. Вес труб и арматуры не передают на патрубки насоса
На всасывающей линии минимизируют сопротивление, исключают подсос воздуха и обеспечивают требуемый подпор. Рабочая зона должна оставаться вдали от кавитационного режима
Мощность двигателя выбирают по потреблению во всём диапазоне работы. Проверяют напряжение, число фаз, класс изоляции, степень защиты и допустимое число пусков
- Перед вводом в работу
- сверяют обозначение и комплектность поставки
- проверяют присоединения и доступ для обслуживания
- фиксируют расчётный режим для последующего контроля
- выполняют проверку по инструкции изготовителя
ВажноОшибки, влияющие на работу оборудования
Даже подходящая точка Q/H не гарантирует нормальную работу, если доступный кавитационный запас меньше требуемого. Температура, высота установки и потери на всасывании влияют на риск кавитации
Признаки неблагоприятного режима — характерный шум, вибрация, падение подачи и повреждение рабочего колеса
- Что нельзя упускать
- назначение оборудования в конкретной системе
- предельные параметры среды и режима
- совместимость присоединений и управляющих цепей
Проверка совместимости перед заказом
Сначала фиксируют рабочую задачу и значения, которые нельзя менять без пересчёта системы: расход q, напор h, жидкость и сеть. Затем сравнивают только те исполнения, которые одновременно проходят все ограничения
При замене существующей позиции сверяют полную маркировку, присоединительные размеры, монтажное пространство и характеристики связанных компонентов. Совпадение одного номинала или внешнего вида не подтверждает взаимозаменяемость
После предварительного выбора проверяют рабочую область, комплектность и ограничения по документации производителя. Такой порядок помогает исключить оборудование, которое формально подходит по одному параметру, но не рассчитано на реальный режим
Подбор консольно-моноблочные насосы в PUMPING
PUMPING помогает сопоставить насосы разных производителей по расчётным Q/H, жидкости, температуре, материалам и подключению. Итоговую модель проверяют по кривой и допустимой рабочей области
Для сравнения используют технические параметры и точное обозначение изделия. Цель подбора — получить совместимую позицию без неподтверждённых допущений о среде, нагрузке или способе монтажа
Чем моноблочный насос отличается от консольного
Гидравлическая часть компактно соединена с двигателем, поэтому отдельная муфта и длинная рама обычно не требуются
Можно ли выбрать насос по Qmax и Hmax
Нет, эти значения относятся к разным точкам кривой
Когда нужен частотный преобразователь
При переменном расходе или давлении, если двигатель и насос допускают регулирование
Почему важна всасывающая линия
Её сопротивление определяет доступный кавитационный запас
Какие материалы выбрать
Материалы подбирают по составу, температуре и коррозионной активности жидкости
