Консольно-моноблочные насосы
Консольно-моноблочные насосы объединяют центробежную гидравлическую часть и электродвигатель в компактный агрегат без отдельной муфтовой центровки на общей раме. Такое исполнение применяют в водоснабжении, циркуляционных контурах, системах отопления и охлаждения, а также в технологических установках с совместимой жидкостью
В каталоге представлены модели Grundfos, Wilo, CNP, Espa, Calpeda, Etna, Istratex и Pedrollo. Подбор ведут по рабочей точке расхода и напора, жидкости, диаметрам патрубков, материалам проточной части, уплотнению и двигателю
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | КМ80-50-200 | Ливгидромаш | Насос Ливгидромаш КМ80-50-200 Горизонтальный | По запросу | |
| КМ65-50-160А | Ливгидромаш | Насос Ливгидромаш КМ65-50-160А | 86 304 ₽ | |
| КМ65-50-160 | Ливгидромаш | Насос Ливгидромаш КМ65-50-160 Горизонтальный | 88 717 ₽ | |
| КМ50-32-125А | Ливгидромаш | Насос Ливгидромаш КМ50-32-125А | 62 663 ₽ | |
| КМ50-32-125 2,2КВТ | Ливгидромаш | Насос Ливгидромаш КМ50-32-125 2,2КВТ | 62 141 ₽ | |
| КМ150-125-250А | Ливгидромаш | Насос Ливгидромаш КМ150-125-250А | 309 140 ₽ | |
| КМ150-125-250 | Ливгидромаш | Насос Ливгидромаш КМ150-125-250 | 319 986 ₽ | |
| КМ100-80-160А | Ливгидромаш | Насос Ливгидромаш КМ100-80-160А | 168 942 ₽ | |
| КМ100-80-160Б | Ливгидромаш | Насос Ливгидромаш КМ100-80-160Б | По запросу | |
| КМ100-80-160 | Ливгидромаш | Насос Ливгидромаш КМ100-80-160 | По запросу | |
| КМ100-65-250А | Ливгидромаш | Насос Ливгидромаш КМ100-65-250А | 460 369 ₽ | |

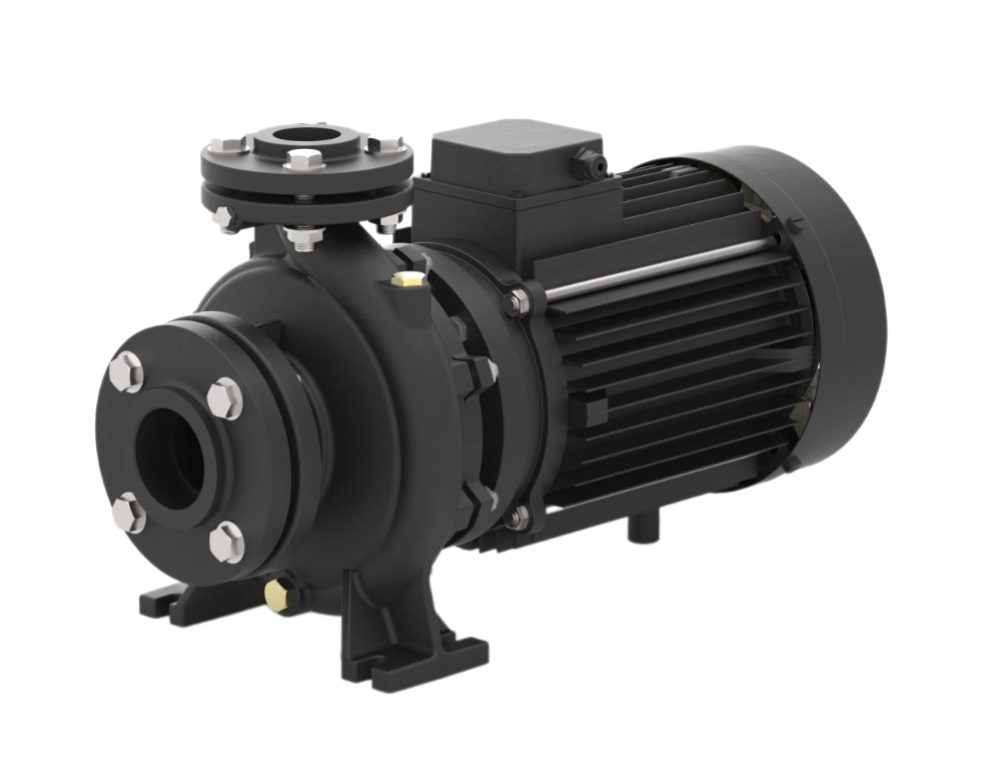

 | LES652002C | Lubi | Насос консольно-моноблочный LES Lubi LES652002C | По запросу | |
| LES652002A | Lubi | Насос консольно-моноблочный LES Lubi LES652002A | По запросу | |
| LES651252C | Lubi | Насос консольно-моноблочный LES Lubi LES651252C | По запросу | |
 | 61494 | Unipump | Насос консольно-моноблочный Unipump 61494 | 78 505 ₽ | |
| КМ100-65-200 | Ливгидромаш | Насос Ливгидромаш КМ100-65-200 | 315 149 ₽ | |
| LES651602D | Lubi | Насос консольно-моноблочный LES Lubi LES651602D | По запросу | |
| LES651602B | Lubi | Насос консольно-моноблочный LES Lubi LES651602B | По запросу | |
| LES651602C | Lubi | Насос консольно-моноблочный LES Lubi LES651602C | По запросу | |
| LES651252B | Lubi | Насос консольно-моноблочный LES Lubi LES651252B | По запросу |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
| Характеристики проверяют совместно, а не изолированно | ||
|---|---|---|
| Критерий | Что проверить | Зачем |
| Расход Q | потребность системы | задаёт горизонтальную координату рабочей точки |
| Напор H | статическая высота и потери | определяет требуемую характеристику |
| Жидкость | температура, плотность и состав | влияет на материалы и мощность |
| Сеть | напряжение, фазы и регулирование | определяет двигатель и автоматику |
| Окончательное исполнение сверяют с документацией конкретной модели | ||
Водоснабжение
Насос поддерживает циркуляцию или подачу чистой воды. Рабочую точку рассчитывают для наиболее требовательного режима
- При выборе проверяют
- потребность системы
- статическая высота и потери
Отопление и охлаждение
Для теплоносителя проверяют температуру, состав и допустимое давление, а также режим регулирования при переменной нагрузке
- При выборе проверяют
- потребность системы
- статическая высота и потери
Промышленный процесс
Материал корпуса, рабочего колеса и уплотнения согласуют с жидкостью. Специальную среду перекачивают только в подтверждённом исполнении
- При выборе проверяют
- потребность системы
- статическая высота и потери
Консольно-моноблочные насосы в рабочем узле
Компактная схема упрощает монтаж, но не отменяет требований к основанию, трубопроводной обвязке и доступу для обслуживания. Вес труб и арматуры не передают на патрубки насоса
На всасывающей линии минимизируют сопротивление, исключают подсос воздуха и обеспечивают требуемый подпор. Рабочая зона должна оставаться вдали от кавитационного режима
- Контрольные точки
- потребность системы
- температура, плотность и состав
- напряжение, фазы и регулирование
Монтаж, настройка и эксплуатация
Компактная схема упрощает монтаж, но не отменяет требований к основанию, трубопроводной обвязке и доступу для обслуживания. Вес труб и арматуры не передают на патрубки насоса
На всасывающей линии минимизируют сопротивление, исключают подсос воздуха и обеспечивают требуемый подпор. Рабочая зона должна оставаться вдали от кавитационного режима
Мощность двигателя выбирают по потреблению во всём диапазоне работы. Проверяют напряжение, число фаз, класс изоляции, степень защиты и допустимое число пусков
- Перед вводом в работу
- сверяют обозначение и комплектность поставки
- проверяют присоединения и доступ для обслуживания
- фиксируют расчётный режим для последующего контроля
- выполняют проверку по инструкции изготовителя
ВажноОшибки, влияющие на работу оборудования
Даже подходящая точка Q/H не гарантирует нормальную работу, если доступный кавитационный запас меньше требуемого. Температура, высота установки и потери на всасывании влияют на риск кавитации
Признаки неблагоприятного режима — характерный шум, вибрация, падение подачи и повреждение рабочего колеса
- Что нельзя упускать
- назначение оборудования в конкретной системе
- предельные параметры среды и режима
- совместимость присоединений и управляющих цепей
Проверка совместимости перед заказом
Сначала фиксируют рабочую задачу и значения, которые нельзя менять без пересчёта системы: расход q, напор h, жидкость и сеть. Затем сравнивают только те исполнения, которые одновременно проходят все ограничения
При замене существующей позиции сверяют полную маркировку, присоединительные размеры, монтажное пространство и характеристики связанных компонентов. Совпадение одного номинала или внешнего вида не подтверждает взаимозаменяемость
После предварительного выбора проверяют рабочую область, комплектность и ограничения по документации производителя. Такой порядок помогает исключить оборудование, которое формально подходит по одному параметру, но не рассчитано на реальный режим
Подбор консольно-моноблочные насосы в PUMPING
PUMPING помогает сопоставить насосы разных производителей по расчётным Q/H, жидкости, температуре, материалам и подключению. Итоговую модель проверяют по кривой и допустимой рабочей области
Для сравнения используют технические параметры и точное обозначение изделия. Цель подбора — получить совместимую позицию без неподтверждённых допущений о среде, нагрузке или способе монтажа
Чем моноблочный насос отличается от консольного
Гидравлическая часть компактно соединена с двигателем, поэтому отдельная муфта и длинная рама обычно не требуются
Можно ли выбрать насос по Qmax и Hmax
Нет, эти значения относятся к разным точкам кривой
Когда нужен частотный преобразователь
При переменном расходе или давлении, если двигатель и насос допускают регулирование
Почему важна всасывающая линия
Её сопротивление определяет доступный кавитационный запас
Какие материалы выбрать
Материалы подбирают по составу, температуре и коррозионной активности жидкости
