Консольно-моноблочные насосы
Консольно-моноблочные насосы объединяют центробежную гидравлическую часть и электродвигатель в компактный агрегат без отдельной муфтовой центровки на общей раме. Такое исполнение применяют в водоснабжении, циркуляционных контурах, системах отопления и охлаждения, а также в технологических установках с совместимой жидкостью
В каталоге представлены модели Grundfos, Wilo, CNP, Espa, Calpeda, Etna, Istratex и Pedrollo. Подбор ведут по рабочей точке расхода и напора, жидкости, диаметрам патрубков, материалам проточной части, уплотнению и двигателю
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|

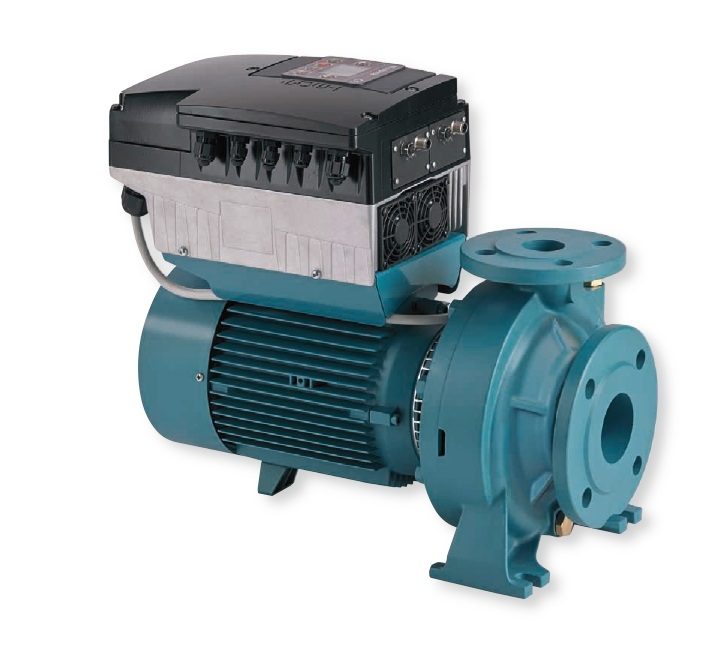

 | I609002030A0 | Calpeda | Насос NM4 EI 40/25C/C Calpeda I609002030A0 | 422 323 ₽ | |
| I609002430A0 | Calpeda | Насос NM4 EI 40/25B/C Calpeda I609002430A0 | 433 469 ₽ | |
| I609001430A0 | Calpeda | Насос NM4 EI 40/16A/C Calpeda I609001430A0 | 370 404 ₽ | |
| I609000610A0 | Calpeda | Насос NM4 EI 32/20BE Calpeda I609000610A0 | 314 944 ₽ | |
| I609020430A0 | Calpeda | Насос NM4 EI 125/25A Calpeda I609020430A0 | 1 321 398 ₽ | |
| I609019230A0 | Calpeda | Насос NM4 EI 125/25D/B Calpeda I609019230A0 | 803 408 ₽ | |
| I609019630A0 | Calpeda | Насос NM4 EI 125/25C/B Calpeda I609019630A0 | 830 715 ₽ | |
| I609001010A0 | Calpeda | Насос NM4 EI 40/16C/A Calpeda I609001010A0 | 308 807 ₽ | |
| I609017430A0 | Calpeda | Насос NM4 EI 100/31B/B 3фазы Calpeda I609017430A0 | 1 344 896 ₽ | |
| I609000830A0 | Calpeda | Насос NM4 EI 32/20A/B Calpeda I609000830A0 | 373 283 ₽ | |
| I60901743000 | Calpeda | Насос NM4 EI 100/31B/B Calpeda I60901743000 | 1 092 227 ₽ | |
| I609000210A0 | Calpeda | Насос NM4 EI 32/16BE Calpeda I609000210A0 | 306 984 ₽ | |
| I609017030A0 | Calpeda | Насос NM4 EI 100/31C/B 15квт Calpeda I609017030A0 | 954 523 ₽ | |
| I609018830A0 | Calpeda | Насос NM4 EI 125/25E/B Calpeda I609018830A0 | 778 702 ₽ | |
| I609020030A0 | Calpeda | Насос NM4 EI 125/25B Calpeda I609020030A0 | 930 839 ₽ | |
| I609000410A0 | Calpeda | Насос NM4 EI 32/16AE Calpeda I609000410A0 | 306 984 ₽ | |
| I609001210A0 | Calpeda | Насос NM4 EI 40/16B/A Calpeda I609001210A0 | 312 548 ₽ | |
| I609016230A0 | Calpeda | Насос NM4 EI 100/25B/B Calpeda I609016230A0 | 770 157 ₽ | |
| I609014820A0 | Calpeda | Насос NM4 EI 100/20C/A Calpeda I609014820A0 | 515 110 ₽ | |
| I609015420A0 | Calpeda | Насос NM4 EI 100/20B/A Calpeda I609015420A0 | 528 485 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
| Характеристики проверяют совместно, а не изолированно | ||
|---|---|---|
| Критерий | Что проверить | Зачем |
| Расход Q | потребность системы | задаёт горизонтальную координату рабочей точки |
| Напор H | статическая высота и потери | определяет требуемую характеристику |
| Жидкость | температура, плотность и состав | влияет на материалы и мощность |
| Сеть | напряжение, фазы и регулирование | определяет двигатель и автоматику |
| Окончательное исполнение сверяют с документацией конкретной модели | ||
Водоснабжение
Насос поддерживает циркуляцию или подачу чистой воды. Рабочую точку рассчитывают для наиболее требовательного режима
- При выборе проверяют
- потребность системы
- статическая высота и потери
Отопление и охлаждение
Для теплоносителя проверяют температуру, состав и допустимое давление, а также режим регулирования при переменной нагрузке
- При выборе проверяют
- потребность системы
- статическая высота и потери
Промышленный процесс
Материал корпуса, рабочего колеса и уплотнения согласуют с жидкостью. Специальную среду перекачивают только в подтверждённом исполнении
- При выборе проверяют
- потребность системы
- статическая высота и потери
Консольно-моноблочные насосы в рабочем узле
Компактная схема упрощает монтаж, но не отменяет требований к основанию, трубопроводной обвязке и доступу для обслуживания. Вес труб и арматуры не передают на патрубки насоса
На всасывающей линии минимизируют сопротивление, исключают подсос воздуха и обеспечивают требуемый подпор. Рабочая зона должна оставаться вдали от кавитационного режима
- Контрольные точки
- потребность системы
- температура, плотность и состав
- напряжение, фазы и регулирование
Монтаж, настройка и эксплуатация
Компактная схема упрощает монтаж, но не отменяет требований к основанию, трубопроводной обвязке и доступу для обслуживания. Вес труб и арматуры не передают на патрубки насоса
На всасывающей линии минимизируют сопротивление, исключают подсос воздуха и обеспечивают требуемый подпор. Рабочая зона должна оставаться вдали от кавитационного режима
Мощность двигателя выбирают по потреблению во всём диапазоне работы. Проверяют напряжение, число фаз, класс изоляции, степень защиты и допустимое число пусков
- Перед вводом в работу
- сверяют обозначение и комплектность поставки
- проверяют присоединения и доступ для обслуживания
- фиксируют расчётный режим для последующего контроля
- выполняют проверку по инструкции изготовителя
ВажноОшибки, влияющие на работу оборудования
Даже подходящая точка Q/H не гарантирует нормальную работу, если доступный кавитационный запас меньше требуемого. Температура, высота установки и потери на всасывании влияют на риск кавитации
Признаки неблагоприятного режима — характерный шум, вибрация, падение подачи и повреждение рабочего колеса
- Что нельзя упускать
- назначение оборудования в конкретной системе
- предельные параметры среды и режима
- совместимость присоединений и управляющих цепей
Проверка совместимости перед заказом
Сначала фиксируют рабочую задачу и значения, которые нельзя менять без пересчёта системы: расход q, напор h, жидкость и сеть. Затем сравнивают только те исполнения, которые одновременно проходят все ограничения
При замене существующей позиции сверяют полную маркировку, присоединительные размеры, монтажное пространство и характеристики связанных компонентов. Совпадение одного номинала или внешнего вида не подтверждает взаимозаменяемость
После предварительного выбора проверяют рабочую область, комплектность и ограничения по документации производителя. Такой порядок помогает исключить оборудование, которое формально подходит по одному параметру, но не рассчитано на реальный режим
Подбор консольно-моноблочные насосы в PUMPING
PUMPING помогает сопоставить насосы разных производителей по расчётным Q/H, жидкости, температуре, материалам и подключению. Итоговую модель проверяют по кривой и допустимой рабочей области
Для сравнения используют технические параметры и точное обозначение изделия. Цель подбора — получить совместимую позицию без неподтверждённых допущений о среде, нагрузке или способе монтажа
Чем моноблочный насос отличается от консольного
Гидравлическая часть компактно соединена с двигателем, поэтому отдельная муфта и длинная рама обычно не требуются
Можно ли выбрать насос по Qmax и Hmax
Нет, эти значения относятся к разным точкам кривой
Когда нужен частотный преобразователь
При переменном расходе или давлении, если двигатель и насос допускают регулирование
Почему важна всасывающая линия
Её сопротивление определяет доступный кавитационный запас
Какие материалы выбрать
Материалы подбирают по составу, температуре и коррозионной активности жидкости
