Консольно-моноблочные насосы
Консольно-моноблочные насосы объединяют центробежную гидравлическую часть и электродвигатель в компактный агрегат без отдельной муфтовой центровки на общей раме. Такое исполнение применяют в водоснабжении, циркуляционных контурах, системах отопления и охлаждения, а также в технологических установках с совместимой жидкостью
В каталоге представлены модели Grundfos, Wilo, CNP, Espa, Calpeda, Etna, Istratex и Pedrollo. Подбор ведут по рабочей точке расхода и напора, жидкости, диаметрам патрубков, материалам проточной части, уплотнению и двигателю
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | 2221735 | Wilo | Насос Stratos GIGA B 100/3-25/15-S1 Wilo 2221735 | 2 018 609 ₽ | |
| 2221619 | Wilo | Насос Stratos GIGA B 100/2-23/11-S1 Wilo 2221619 | 1 779 903 ₽ | |
| 2221734 | Wilo | Насос Stratos GIGA B 100/3-25/15 Wilo 2221734 | 2 001 287 ₽ | |
| 2221614 | Wilo | Насос Stratos GIGA B 100/3-27/15 Wilo 2221614 | 2 050 643 ₽ | |
| 2221621 | Wilo | Насос Stratos GIGA B Wilo 2221621 | 1 712 975 ₽ | |
 | 9119367 | Wilo | Насос NLB50/320-45/2 Wilo 9119367 | По запросу | |
| 2221618 | Wilo | Насос Stratos GIGA B 100/2-23/11 Wilo 2221618 | 1 762 330 ₽ | |

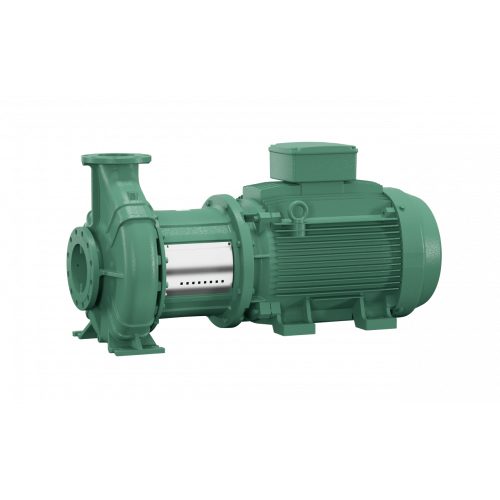

 | 9119368 | Wilo | Насос NLB65/320-55/2 Wilo 9119368 | По запросу | |
| 2221620 | Wilo | Насос Stratos GIGA B 100/2-23/11-R1 Wilo 2221620 | 1 695 402 ₽ | |
| 2786233 | Wilo | Насос CronoBloc-BL 40/180-7,5/2 Wilo 2786233 | 211 290 ₽ | |

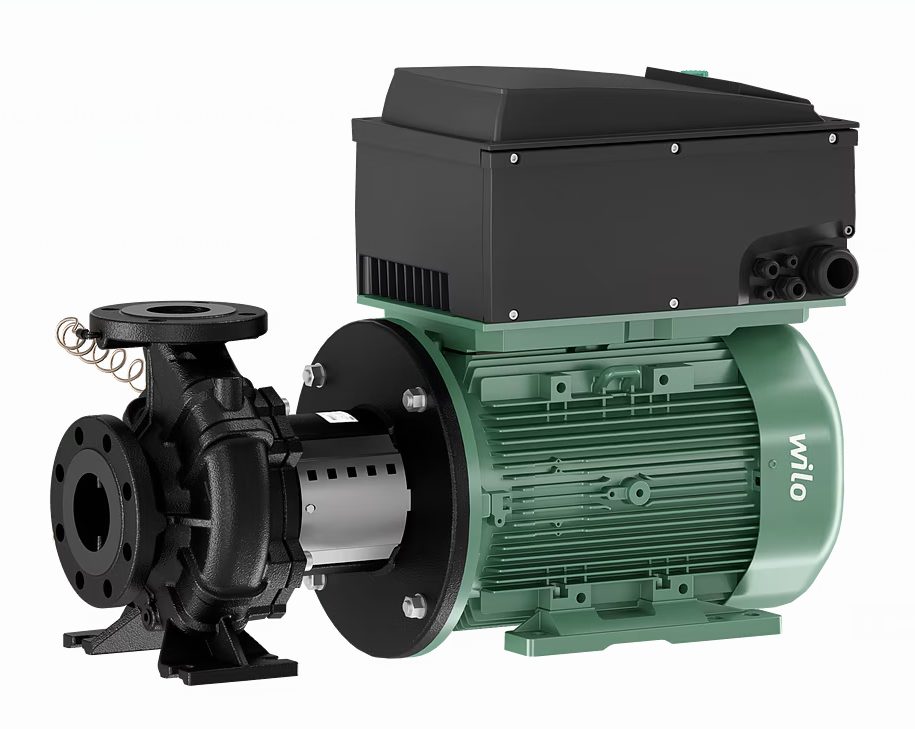

 | 2222447 | Wilo | Насос BL-E80/200-7,5/4-S1 Wilo 2222447 | 1 369 247 ₽ | |
| 2786240 | Wilo | Насос CronoBloc-BL 50/220-18,5/2 Wilo 2786240 | 329 145 ₽ | |
| 2786219 | Wilo | Насос CronoBloc BL 65/210-18,5/2-IE3 Wilo 2786219 | 334 527 ₽ | |

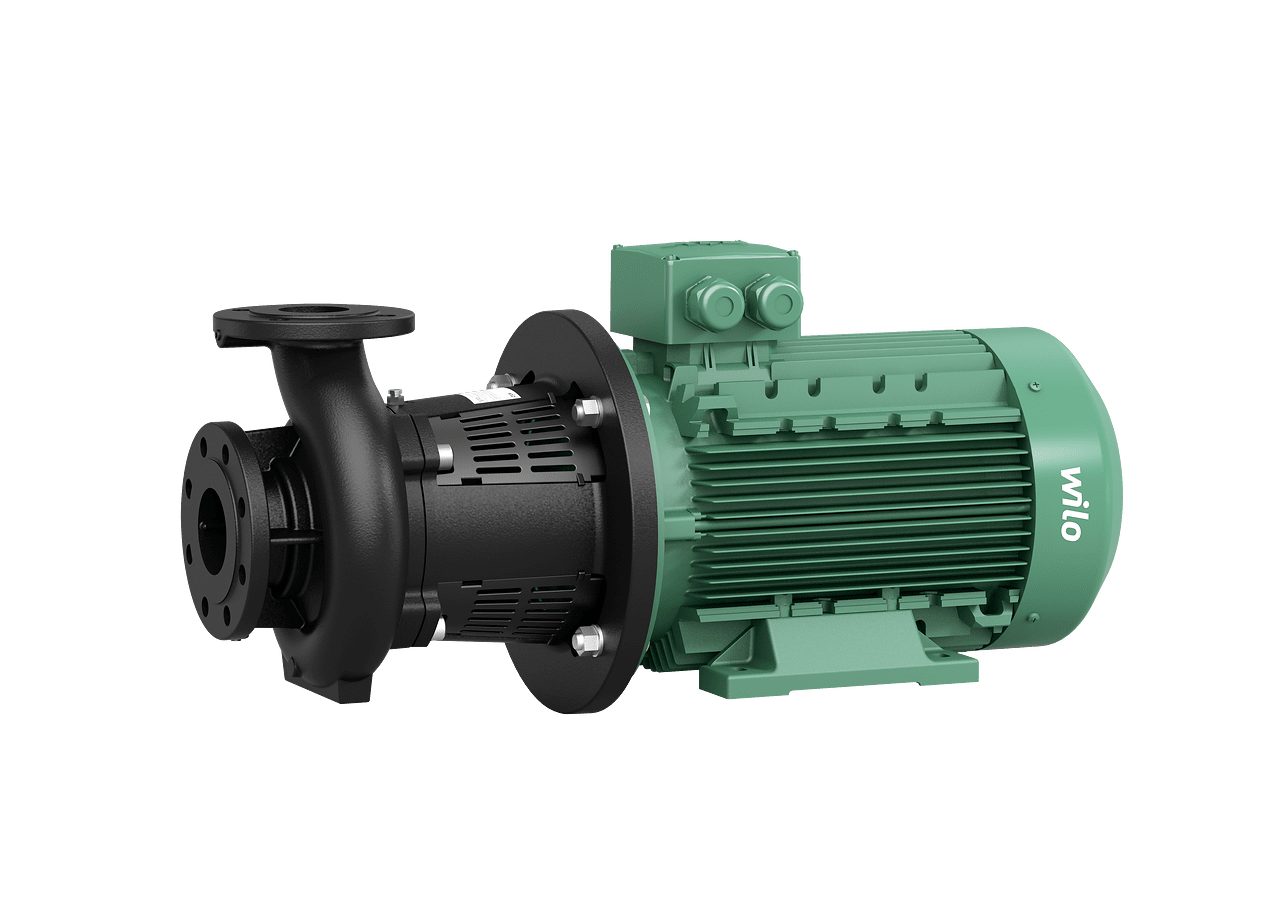

 | 2786271 | Wilo | Насос CronoBloc BL 40/260-22/2 Wilo 2786271 | 360 957 ₽ | |
| 2222356 | Wilo | Насос BL-E80/240-7,5/4-R1 Wilo 2222356 | 1 357 653 ₽ | |
| 2222449 | Wilo | Насос BL-E80/200-7,5/4-R1-S1 Wilo 2222449 | 1 300 621 ₽ | |

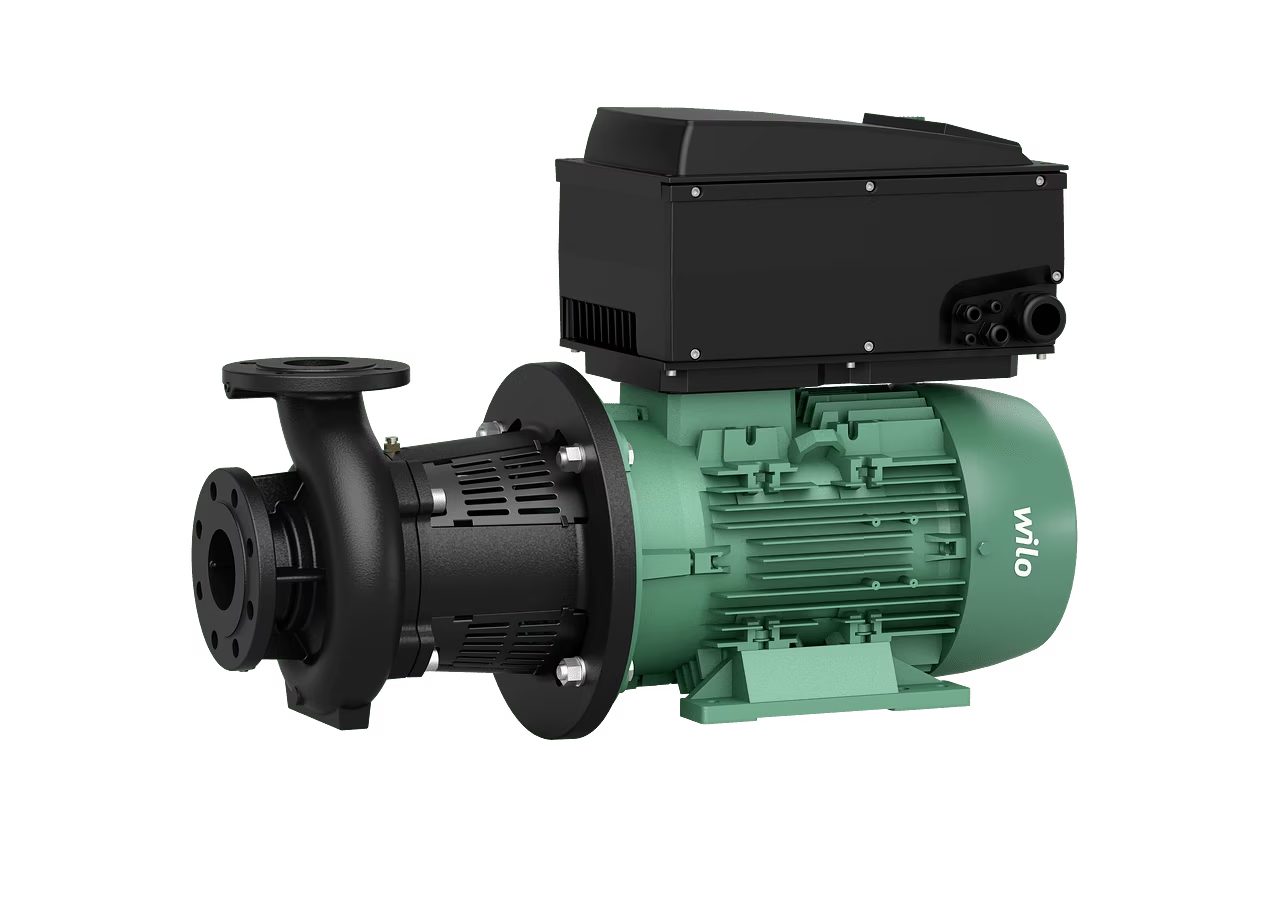

 | 2126141 | Wilo | Насос CronoBloc-BL-E 65/190-18,5/2-R1 Wilo 2126141 | По запросу | |
 | 2786309 | Wilo | Насос CronoBloc-BL 100/160-22/2-IE3 Wilo 2786309 | 347 752 ₽ | |
| 2222355 | Wilo | Насос BL-E80/240-7,5/4-S1 Wilo 2222355 | 1 455 823 ₽ | |
| 2222448 | Wilo | Насос BL-E80/200-7,5/4-R1 Wilo 2222448 | 1 238 727 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
| Характеристики проверяют совместно, а не изолированно | ||
|---|---|---|
| Критерий | Что проверить | Зачем |
| Расход Q | потребность системы | задаёт горизонтальную координату рабочей точки |
| Напор H | статическая высота и потери | определяет требуемую характеристику |
| Жидкость | температура, плотность и состав | влияет на материалы и мощность |
| Сеть | напряжение, фазы и регулирование | определяет двигатель и автоматику |
| Окончательное исполнение сверяют с документацией конкретной модели | ||
Водоснабжение
Насос поддерживает циркуляцию или подачу чистой воды. Рабочую точку рассчитывают для наиболее требовательного режима
- При выборе проверяют
- потребность системы
- статическая высота и потери
Отопление и охлаждение
Для теплоносителя проверяют температуру, состав и допустимое давление, а также режим регулирования при переменной нагрузке
- При выборе проверяют
- потребность системы
- статическая высота и потери
Промышленный процесс
Материал корпуса, рабочего колеса и уплотнения согласуют с жидкостью. Специальную среду перекачивают только в подтверждённом исполнении
- При выборе проверяют
- потребность системы
- статическая высота и потери
Консольно-моноблочные насосы в рабочем узле
Компактная схема упрощает монтаж, но не отменяет требований к основанию, трубопроводной обвязке и доступу для обслуживания. Вес труб и арматуры не передают на патрубки насоса
На всасывающей линии минимизируют сопротивление, исключают подсос воздуха и обеспечивают требуемый подпор. Рабочая зона должна оставаться вдали от кавитационного режима
- Контрольные точки
- потребность системы
- температура, плотность и состав
- напряжение, фазы и регулирование
Монтаж, настройка и эксплуатация
Компактная схема упрощает монтаж, но не отменяет требований к основанию, трубопроводной обвязке и доступу для обслуживания. Вес труб и арматуры не передают на патрубки насоса
На всасывающей линии минимизируют сопротивление, исключают подсос воздуха и обеспечивают требуемый подпор. Рабочая зона должна оставаться вдали от кавитационного режима
Мощность двигателя выбирают по потреблению во всём диапазоне работы. Проверяют напряжение, число фаз, класс изоляции, степень защиты и допустимое число пусков
- Перед вводом в работу
- сверяют обозначение и комплектность поставки
- проверяют присоединения и доступ для обслуживания
- фиксируют расчётный режим для последующего контроля
- выполняют проверку по инструкции изготовителя
ВажноОшибки, влияющие на работу оборудования
Даже подходящая точка Q/H не гарантирует нормальную работу, если доступный кавитационный запас меньше требуемого. Температура, высота установки и потери на всасывании влияют на риск кавитации
Признаки неблагоприятного режима — характерный шум, вибрация, падение подачи и повреждение рабочего колеса
- Что нельзя упускать
- назначение оборудования в конкретной системе
- предельные параметры среды и режима
- совместимость присоединений и управляющих цепей
Проверка совместимости перед заказом
Сначала фиксируют рабочую задачу и значения, которые нельзя менять без пересчёта системы: расход q, напор h, жидкость и сеть. Затем сравнивают только те исполнения, которые одновременно проходят все ограничения
При замене существующей позиции сверяют полную маркировку, присоединительные размеры, монтажное пространство и характеристики связанных компонентов. Совпадение одного номинала или внешнего вида не подтверждает взаимозаменяемость
После предварительного выбора проверяют рабочую область, комплектность и ограничения по документации производителя. Такой порядок помогает исключить оборудование, которое формально подходит по одному параметру, но не рассчитано на реальный режим
Подбор консольно-моноблочные насосы в PUMPING
PUMPING помогает сопоставить насосы разных производителей по расчётным Q/H, жидкости, температуре, материалам и подключению. Итоговую модель проверяют по кривой и допустимой рабочей области
Для сравнения используют технические параметры и точное обозначение изделия. Цель подбора — получить совместимую позицию без неподтверждённых допущений о среде, нагрузке или способе монтажа
Чем моноблочный насос отличается от консольного
Гидравлическая часть компактно соединена с двигателем, поэтому отдельная муфта и длинная рама обычно не требуются
Можно ли выбрать насос по Qmax и Hmax
Нет, эти значения относятся к разным точкам кривой
Когда нужен частотный преобразователь
При переменном расходе или давлении, если двигатель и насос допускают регулирование
Почему важна всасывающая линия
Её сопротивление определяет доступный кавитационный запас
Какие материалы выбрать
Материалы подбирают по составу, температуре и коррозионной активности жидкости
