Консольные насосы
Консольные насосы применяют для перекачивания воды и других совместимых жидкостей в системах водоснабжения, отопления, охлаждения и технологических установках. Горизонтальная конструкция с односторонним входом позволяет обслуживать гидравлическую часть и привод, а конкретное исполнение выбирают по рабочей точке, среде и условиям монтажа
- Для предварительного выбора
- Расчётные подача и полный напор
- Температура, плотность и химический состав жидкости
- Доступный кавитационный запас на всасывании
- Давление, присоединительные размеры и материал проточной части
PUMPING предлагает консольные насосы и гидравлические части Grundfos, Wilo, CNP, Calpeda, Etna, Purity, WELLMIX, Vandjord и других марок. В каталоге встречаются модели с разными мощностями, материалами корпуса и колеса, фланцами и диапазонами Q–H
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|

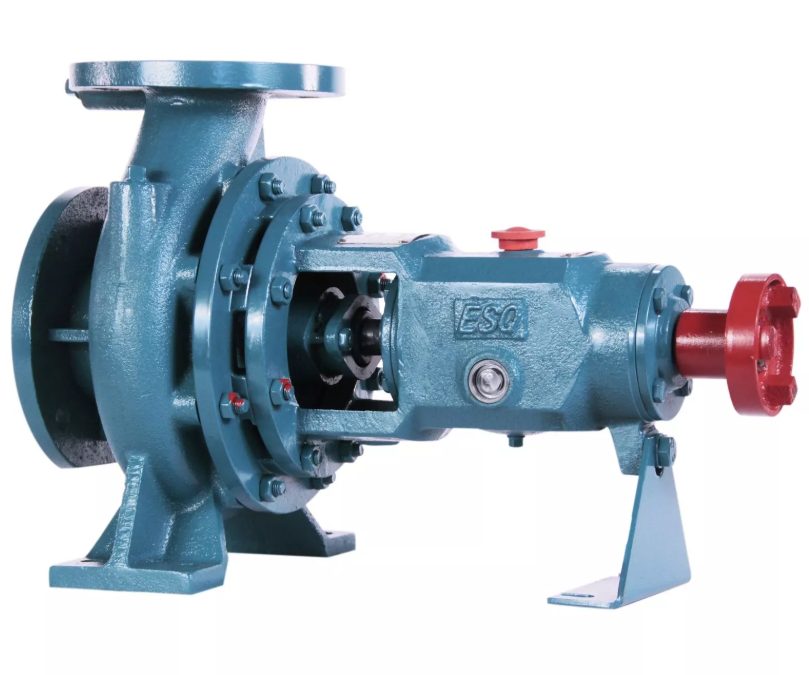

 | 02.01.000042 | ESQ | Насос К 100-80-160 СД под 15кВт ESQ 02.01.000042 | 35 705 ₽ | |

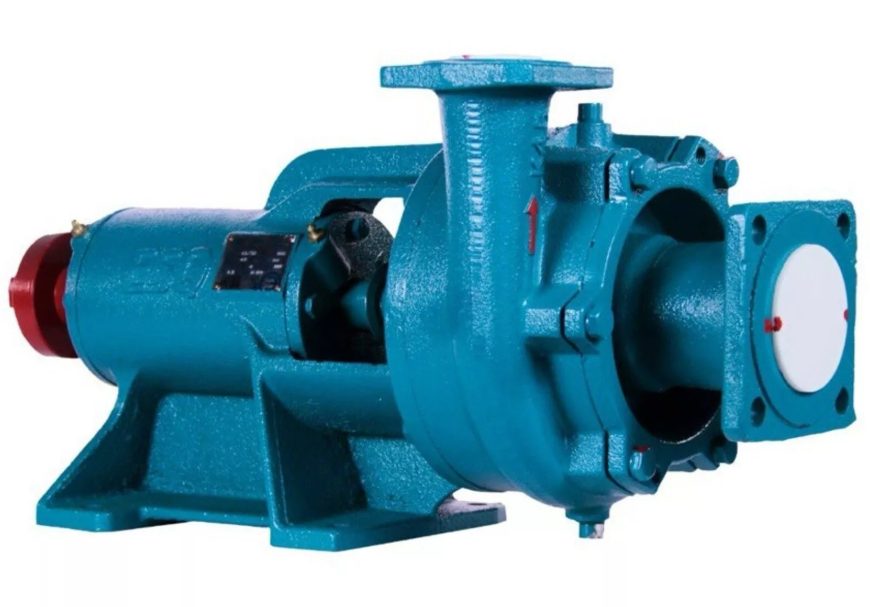

 | 02.01.001107 | ESQ | Насос 1К 20/30-5 под 4кВт б/дв ESQ 02.01.001107 | 16 189 ₽ | |

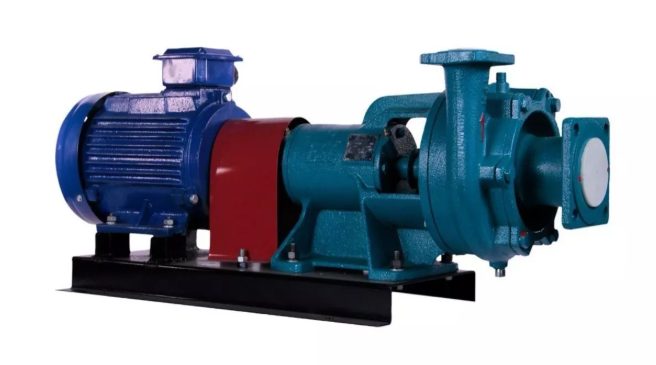

 | 02.01.000759 | ESQ | Насос 1К 8/18 с эл.дв. 1.5/3000 ESQ 02.01.000759 | 26 718 ₽ | |
| 02.01.216927 | ESQ | Насос 1К 8/18 с эл.дв. 1.5/3000 Л ESQ 02.01.216927 | По запросу | |
| 02.01.000130 | ESQ | Насос 1К 20/30 под 4кВт б/дв, б/р ESQ 02.01.000130 | 14 342 ₽ | |
| 02.01.217162 | ESQ | Насос 1К 20/30а под 3кВт б/дв ESQ 02.01.217162 | 14 073 ₽ | |
 | 2688000332A | Ebara | Насос GS4 150-200-195/B1/E 11 Ebara 2688000332A | По запросу | |

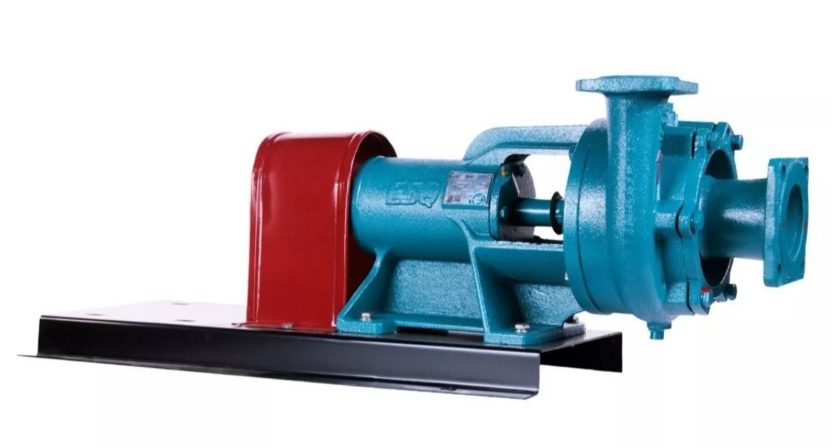

 | 02.01.001039 | ESQ | Насос 1К 20/30 под 4кВт б/дв, н/р ESQ 02.01.001039 | По запросу | |
| 2688000156A | Ebara | Насос GS4 80-160-150/B1/E 2,2 Ebara 2688000156A | По запросу | |
| 2688000355A | Ebara | Насос GS4 150-315-352/B1/E 55 Ebara 2688000355A | По запросу | |
| 02.01.000129 | ESQ | Насос 1К 8/18 под 1.5кВт б/дв ESQ 02.01.000129 | 13 298 ₽ | |
| 02.01.000026 | ESQ | Насос К 100-65-200 СД под 30кВт ESQ 02.01.000026 | По запросу | |
| 02.01.000741 | ESQ | Насос 1К 8/18 под 1.5кВт б/дв ESQ 02.01.000741 | 17 811 ₽ | |
| 2687000190A | Ebara | Насос GS2 80-200-222/B1/E 37 Ebara 2687000190A | По запросу | |
| 2687000169A | Ebara | Насос GS2 80-160-150/B1/E 15 Ebara 2687000169A | По запросу | |
| 2687000184A | Ebara | Насос GS2 80-200-200/B1/E 37 Ebara 2687000184A | По запросу | |
| 2687000107A | Ebara | Насос GS2 50-315-302/B1/E 55 Ebara 2687000107A | По запросу | |
| 2687000143A | Ebara | Насос GS2 65-250-254/B1/E 45 Ebara 2687000143A | По запросу | |
| 2687000181A | Ebara | Насос GS2 80-200-185/B1/E 30 Ebara 2687000181A | По запросу | |
| 2687000142A | Ebara | Насос GS2 65-250-254/B1/E 37 Ebara 2687000142A | По запросу |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
| Данные | Что включают | Как использовать |
|---|---|---|
| Расход Q | Потребление или технологическую подачу | Найти требуемое значение по оси производительности |
| Напор H | Высоту, давление и гидравлические потери | Построить характеристику трубопроводной сети |
| КПД | Энергетическую эффективность в точке | Избегать длительной работы на краях диапазона |
| NPSH | Требования к условиям всасывания | Проверить запас против кавитации |
| Максимальная подача и максимальный напор относятся к разным точкам кривой и не складываются | ||
Материалы зависят от перекачиваемой среды
Чугунные исполнения распространены для воды и нейтральных жидкостей, а нержавеющая сталь и специальные материалы применяются при иных требованиях. Совместимость подтверждают для конкретной температуры и концентрации среды
- Проверяют
- Корпус, рабочее колесо и вал
- Коррозионную и абразивную нагрузку
Торцовое уплотнение работает в заданном режиме
Материалы пар трения и эластомеров выбирают по жидкости, давлению и температуре. Сухой ход, загрязнения и превышение допустимых режимов сокращают ресурс узла
- Для эксплуатации
- Обеспечивают заполнение и развоздушивание
- Контролируют утечки и вибрацию
Двигатель согласуют с мощностью на валу
Мощность, частота вращения, напряжение, класс эффективности и запас двигателя рассматривают вместе с характеристикой насоса и плотностью жидкости
- В спецификации
- Фиксируют монтажное исполнение
- Определяют способ пуска и регулирования
Нагрузка трубопровода не должна передаваться на патрубки
Насосный агрегат устанавливают на подготовленное основание, выверяют и закрепляют по проекту. Всасывающий и напорный трубопроводы имеют собственные опоры, чтобы вес, температурные деформации и монтажные усилия не нарушали центровку
Соосность валов проверяют после закрепления рамы и подключения труб. Муфту закрывают защитным кожухом, а вращение и электрическое подключение контролируют до штатного пуска
- Для устойчивого всасывания
- Сокращают лишние сопротивления и подсос воздуха
- Обеспечивают требуемое давление на входе
- Заполняют насос до запуска, если того требует конструкция
Режим меняют без выхода из допустимой зоны
Расход регулируют арматурой, изменением частоты вращения или конфигурацией системы в пределах, допустимых для конкретного агрегата. Частотный привод подбирают вместе с двигателем и требованиями процесса, учитывая минимальную скорость, охлаждение и возможные резонансные зоны
Во время эксплуатации контролируют давление, расход, ток, температуру подшипников, вибрацию и состояние уплотнения. Изменение шума или параметров может указывать на кавитацию, воздух, загрязнение, износ или нарушение центровки
Если режим системы изменился после реконструкции, существующий агрегат проверяют заново по рабочей точке. Дросселирование, обточка рабочего колеса и изменение частоты вращения имеют разные ограничения, поэтому способ регулирования выбирают по кривым производителя и расчёту. Для резервной установки сопоставляют режимы одиночной и параллельной работы
При заказе учитывают, поставляется ли полный насосный агрегат, гидравлическая часть или отдельная комплектация. Рама, муфта, кожух, двигатель и ответные фланцы должны быть явно согласованы со спецификацией
Можно ли выбрать насос по максимальному расходу
Нет, нужна рабочая точка с одновременными значениями расхода и напора на характеристике конкретной модели
Зачем рассчитывать NPSH
Проверка показывает, достаточно ли давления на входе для работы без кавитации при заданном расходе и температуре
Чем насос отличается от гидравлической части
Полный агрегат включает привод и соединительные элементы, а гидравлическая часть может поставляться отдельно и требует проверки совместимости с двигателем и рамой
Когда требуется повторная центровка
Её проверяют после монтажа, подключения трубопроводов и работ, способных изменить положение насоса или двигателя
