Насосы с мокрым ротором
Насосы с мокрым ротором обеспечивают циркуляцию теплоносителя в отоплении, ГВС, охлаждении и отдельных технологических контурах. Перекачиваемая жидкость охлаждает двигатель и смазывает подшипники, поэтому такие агрегаты компактны и подходят для установки непосредственно в трубопровод при соблюдении требований к качеству среды
- Основные параметры подбора
- Расчётный расход и потери давления в самом неблагоприятном контуре
- Резьбовое или фланцевое присоединение и номинальный диаметр
- Монтажная длина, напряжение и алгоритм регулирования
- Температура, состав теплоносителя и рабочее давление
В PUMPING представлены модели ImpPumps, Grundfos, Wilo, DAB, Native, Vodotok, Calpeda, Ebara и других марок. Сравнивать их корректно по кривым Q–H и режимам управления, а не только по максимальному напору в маркировке
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|

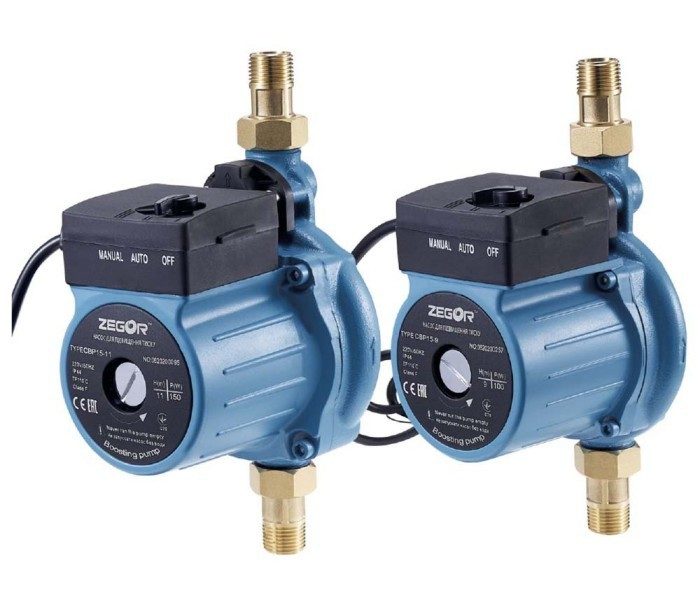

 | CBP15-11 | ZEGOR | Насос повышения давления ZEGOR CBP15-11 | По запросу | |
 | L11107 | Leo | Насос повышения давления LRP 15-90A/160 Leo L11107 | 7 482 ₽ | |

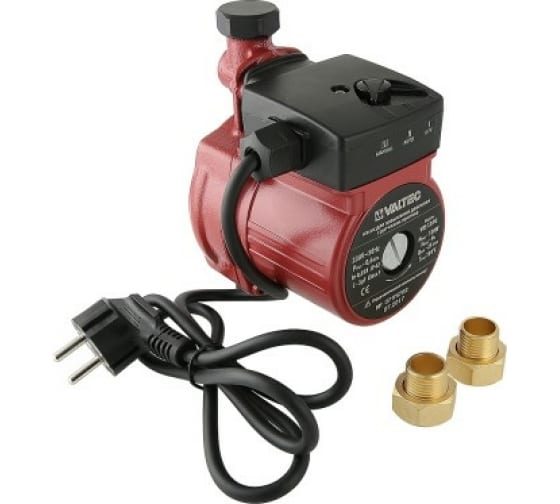

 | VRS.129G.15.0 | Valtec | Насос повышения давления Valtec VRS.129G.15.0 | 5 763 ₽ | |
 | L5430 | Vodotok | Насос повышения давления LRS12/9W Vodotok L5430 | По запросу | |
| L8411 | Vodotok | Насос повышения давления LRS20/12W Vodotok L8411 | По запросу | |

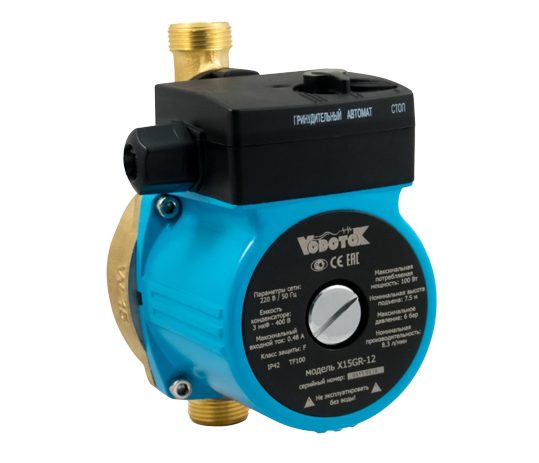

 | L2811 | Vodotok | Насос повышения давления Vodotok L2811 | 6 363 ₽ | |
 | L0804 | Vodotok | Насос повышения давления WRS20/130-Z Vodotok L0804 | 6 880 ₽ | |
 | WP-15/9-25 | Jemix | Насос повышения давления AUTO Jemix WP-15/9-25 | По запросу | |
| L2806 | Vodotok | Насос повышения давления Vodotok L2806 | 4 673 ₽ | |

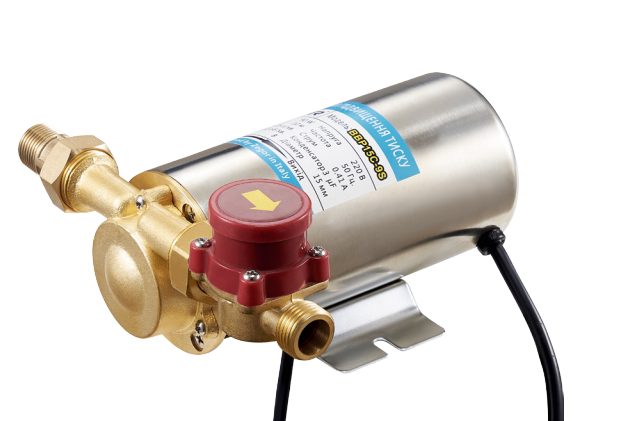

 | BBP15Н-9А | ZEGOR | Насос повышения давления ZEGOR BBP15Н-9А | По запросу | |

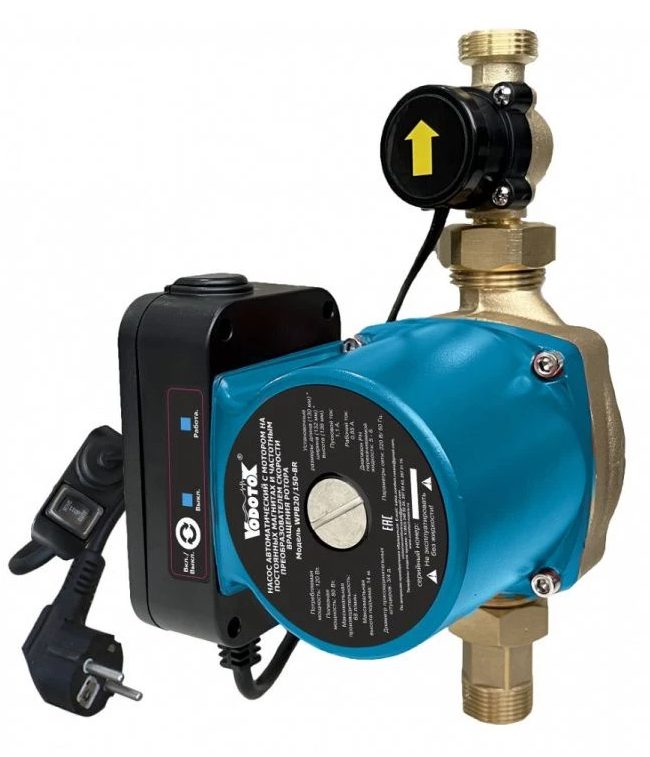

 | L13038 | Vodotok | Насос повышения давления Vodotok L13038 | 10 368 ₽ | |
 | CL15GRS-10H | Pumpman | Насос повышения давления Pumpman CL15GRS-10H | По запросу | |
 | W15GR-18А | Jemix | Насос повышающий давление Jemix W15GR-18А | По запросу | |

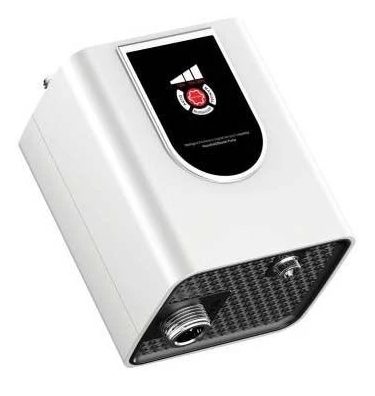

 | L16706 | Vodotok | Насос повышения давления Vodotok L16706 | 6 308 ₽ | |

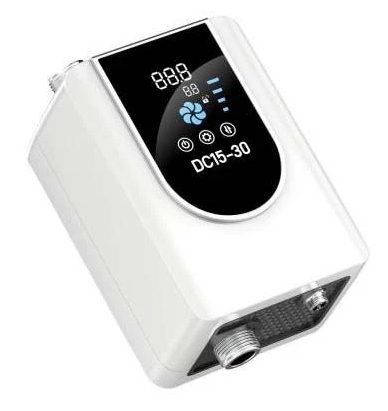

 | L16708 | Vodotok | Насос повышения давления Vodotok L16708 | По запросу | |
| 88422 | Jemix | Насос повышающий давление Jemix 88422 | По запросу | |

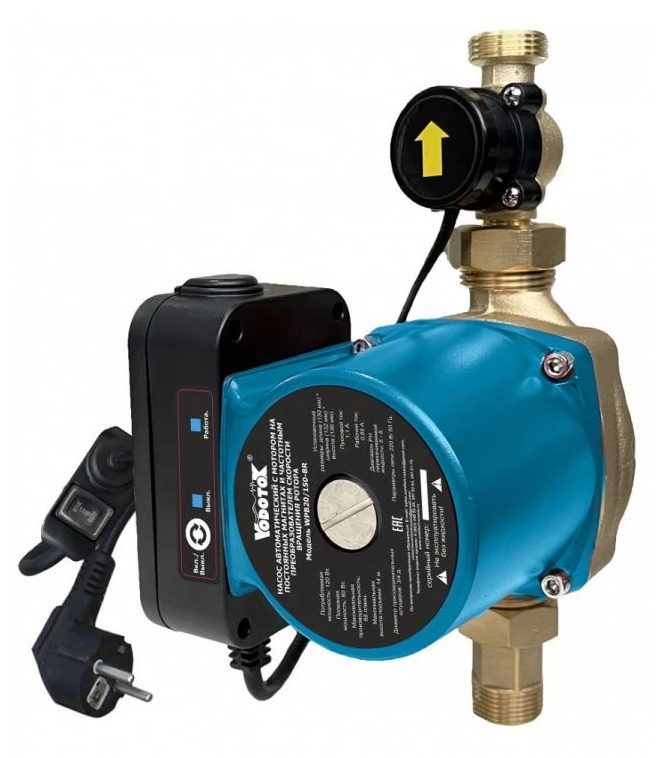

 | L12406 | Vodotok | Насос повышения давления " " Vodotok L12406 | По запросу | |
| WP-20/12-50 | Jemix | Насос повышающий давл. Jemix WP-20/12-50 | 5 777 ₽ | |
| W15GR-15A | Jemix | Насос повышающий давл. Jemix W15GR-15A | По запросу | |

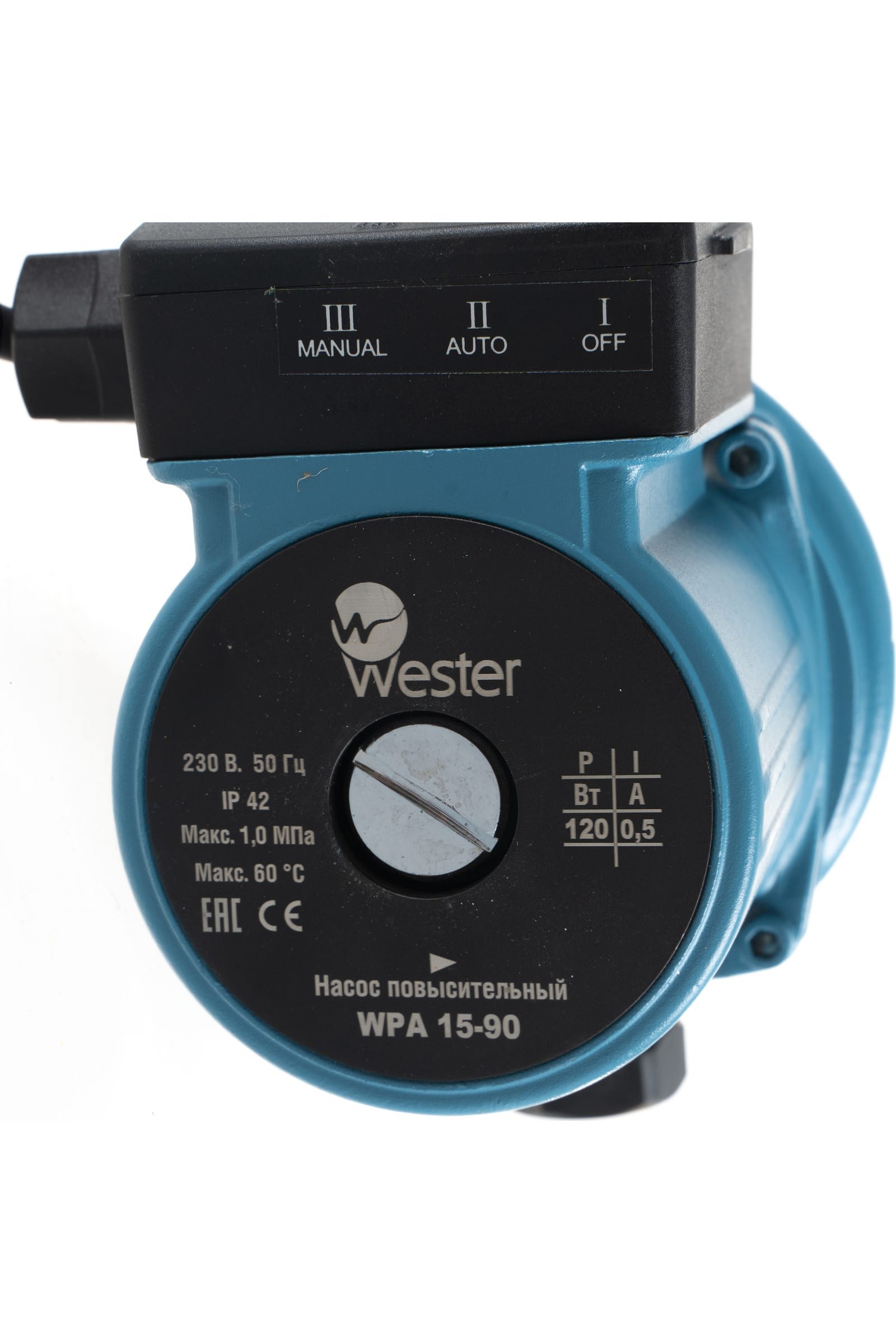

 | WPA 20-120 | Wester | Насос повысительный (с гайками) Wester WPA 20-120 | 9 001 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Насос преодолевает сопротивление сети
В замкнутой системе отопления статическая высота здания сама по себе не равна требуемому напору циркуляционного насоса. Расчёт учитывает потери давления в трубах, фитингах, арматуре, теплообменниках, радиаторах и регулирующих клапанах при проектном расходе
- Для определения рабочей точки
- Суммируют расходы обслуживаемых ветвей
- Определяют сопротивление расчётного кольца
- Проверяют положение точки на характеристике выбранной скорости
- Оценивают режим при закрытии термостатических клапанов
Избыточный запас способен вызвать шум, перерасход электроэнергии и нестабильную работу регулирования. Недостаточный напор приводит к слабой циркуляции в удалённых приборах
Для контуров ГВС отдельно учитывают санитарный температурный режим и материалы, допустимые для воды соответствующего качества. В системах охлаждения проверяют возможность образования конденсата и допустимую температуру жидкости. Если в установке несколько насосов, алгоритм резервирования и чередования согласуют со шкафом управления
Ступенчатое управление для стабильной сети
Модели с несколькими скоростями позволяют вручную выбрать характеристику. Такой вариант применяют, когда сопротивление контура меняется незначительно и режим заранее понятен
- Проверяют
- Рабочую точку на каждой ступени
- Допустимый шум и потребление
Постоянный перепад для коллекторных контуров
Электронное регулирование поддерживает заданный перепад при изменении расхода. Режим выбирают с учётом схемы, балансировки и работы исполнительной арматуры
- Полезно учесть
- Минимальный расход через источник тепла
- Настройки перепускных и балансировочных клапанов
Пропорциональный перепад для переменной нагрузки
При закрытии клапанов насос снижает создаваемый напор вместе с расходом. Это помогает уменьшить шум, если режим соответствует конфигурации трубопроводной сети
- Для настройки
- Начинают с расчётного значения
- Корректируют по результатам наладки
Положение вала влияет на смазку подшипников
Для распространённых конструкций вал двигателя располагают горизонтально, а направление потока сверяют со стрелкой на корпусе. Электронный модуль ориентируют в разрешённое производителем положение и защищают от попадания воды на клеммную коробку
Перед насосом обеспечивают чистоту системы, промывку и удаление воздуха. Состав воды или водогликолевой смеси должен соответствовать допустимым значениям конкретной модели
- При замене существующего насоса
- Сверяют монтажную длину и присоединительные размеры
- Проверяют напряжение, кабель и защитный аппарат
- Оставляют доступ для настройки и демонтажа
| Группа данных | Что сравнить | Почему важно |
|---|---|---|
| Гидравлика | Расход, напор, кривые регулирования | Соответствие рабочей точке |
| Подключение | DN, резьба или фланец, длина | Совместимость с трубопроводом |
| Среда | Температура, гликоль, давление | Ресурс материалов и подшипников |
| Автоматика | Скорости, режимы, интерфейсы | Адаптация к нагрузке системы |
| Точное исполнение выбирают по проектной рабочей точке и документации серии | ||
Нужно ли добавлять высоту дома к напору насоса
В закрытом заполненном контуре насос в основном преодолевает гидравлическое сопротивление, а не поднимает воду на полную высоту здания
Почему насос нельзя ставить валом вертикально
Для многих моделей это нарушает условия смазки и охлаждения, поэтому допустимое положение всегда сверяют с инструкцией
Можно ли использовать модель для водогликолевой смеси
Только если производитель допускает такую среду, а концентрация, температура и пересчитанная гидравлика соответствуют паспорту
Что означает число после диаметра в маркировке
У разных серий обозначение может отражать номинальный размер и максимальный напор, но расшифровку проверяют в документации конкретного производителя
