Насосы с мокрым ротором
Насосы с мокрым ротором обеспечивают циркуляцию теплоносителя в отоплении, ГВС, охлаждении и отдельных технологических контурах. Перекачиваемая жидкость охлаждает двигатель и смазывает подшипники, поэтому такие агрегаты компактны и подходят для установки непосредственно в трубопровод при соблюдении требований к качеству среды
- Основные параметры подбора
- Расчётный расход и потери давления в самом неблагоприятном контуре
- Резьбовое или фланцевое присоединение и номинальный диаметр
- Монтажная длина, напряжение и алгоритм регулирования
- Температура, состав теплоносителя и рабочее давление
В PUMPING представлены модели ImpPumps, Grundfos, Wilo, DAB, Native, Vodotok, Calpeda, Ebara и других марок. Сравнивать их корректно по кривым Q–H и режимам управления, а не только по максимальному напору в маркировке
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | ZR3632042002 | Zota | Насос EcoRING II 25-40 180 Zota ZR3632042002 | 13 495 ₽ | |
 | ZR3631062002 | Zota | Насос EcoRING 25-60 180 Zota ZR3631062002 | 60 005 ₽ | |
| ZR3631042002 | Zota | Насос EcoRING 25-40 180 Zota ZR3631042002 | По запросу | |

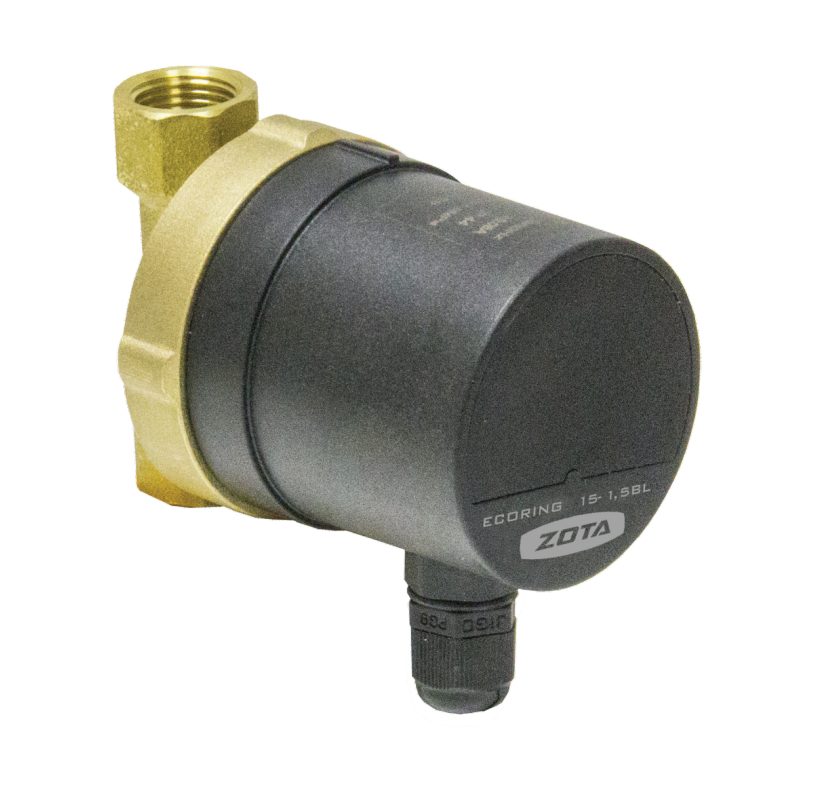

 | ZR3630011000 | Zota | Насос EcoRING 15-1.5BL для ГВС Zota ZR3630011000 | 9 329 ₽ | |
| ZR3632152002 | Zota | Насос EcoRING II 25-150 180 Zota ZR3632152002 | 34 169 ₽ | |

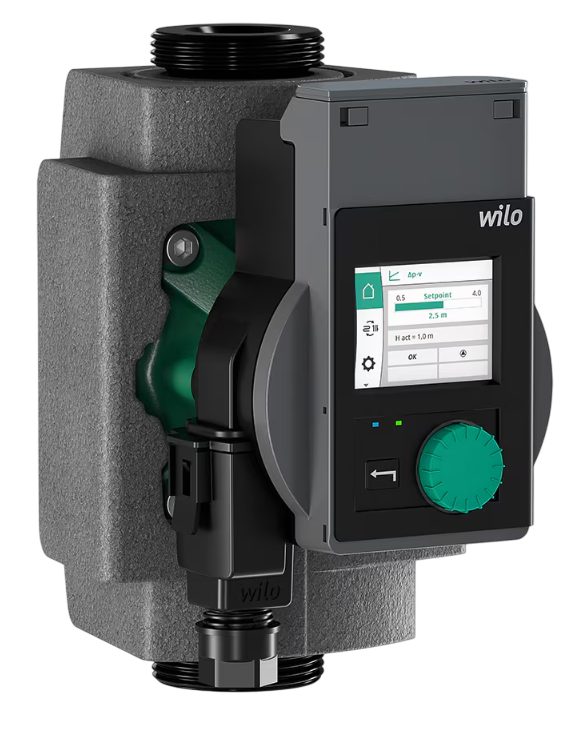

 | 4244394 | Wilo | Насос -Stratos PICO25/0,5-4 130 Wilo 4244394 | 43 890 ₽ | |
| 4244401 | Wilo | Насос -Stratos PICO 30/0,5-8 Wilo 4244401 | 46 581 ₽ | |
| 4244399 | Wilo | Насос -Stratos PICO 30/0,5-4 Wilo 4244399 | 44 310 ₽ | |
| 4244400 | Wilo | Насос -Stratos PICO 30/0,5-6 Wilo 4244400 | 44 815 ₽ | |
| 4244398 | Wilo | Насос -Stratos PICO 25/0,5-8 130 Wilo 4244398 | 46 161 ₽ | |
| 4244402 | Wilo | Насос -Stratos PICO 25/0,5-6 N Wilo 4244402 | 58 940 ₽ | |
| 4244397 | Wilo | Насос -Stratos PICO 25/0,5-8 Wilo 4244397 | 46 412 ₽ | |
| 4244395 | Wilo | Насос -Stratos PICO 25/0,5-6 Wilo 4244395 | 44 647 ₽ | |
| 4244393 | Wilo | Насос -Stratos PICO 25/0,5-4 Wilo 4244393 | 44 059 ₽ | |
| 4244396 | Wilo | Насос -Stratos PICO 25/0,5-6 130 Wilo 4244396 | 44 310 ₽ | |
| 4244391 | Wilo | Насос -Stratos PICO 15/0,5-6 Wilo 4244391 | 44 059 ₽ | |
| 4244392 | Wilo | Насос -Stratos PICO 15/0,5-8 Wilo 4244392 | 45 992 ₽ | |

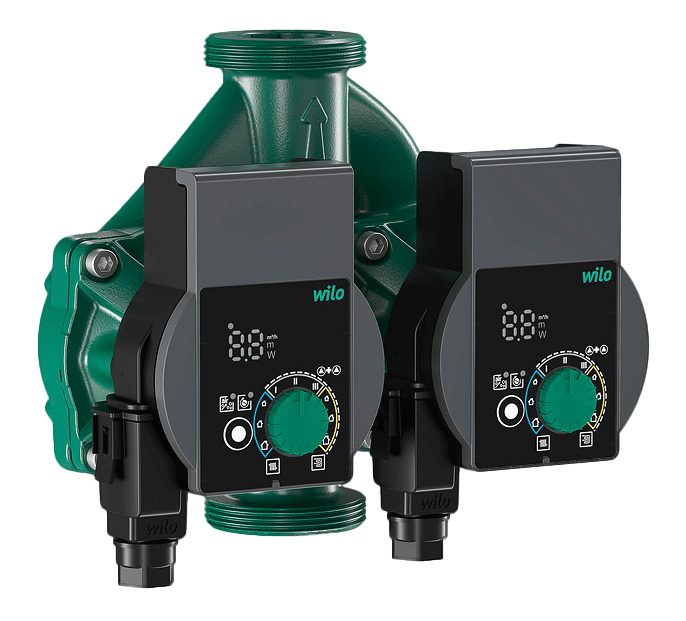

 | 4230949 | Wilo | Насос YONOS PICO-D 30/1-8 Wilo 4230949 | 56 838 ₽ | |
| 4244390 | Wilo | Насос -Stratos PICO 15/0,5-4 Wilo 4244390 | 43 890 ₽ | |
 | 4248091 | Wilo | Насос YONOS PICO1.0 30/1-8 Wilo 4248091 | 32 455 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Насос преодолевает сопротивление сети
В замкнутой системе отопления статическая высота здания сама по себе не равна требуемому напору циркуляционного насоса. Расчёт учитывает потери давления в трубах, фитингах, арматуре, теплообменниках, радиаторах и регулирующих клапанах при проектном расходе
- Для определения рабочей точки
- Суммируют расходы обслуживаемых ветвей
- Определяют сопротивление расчётного кольца
- Проверяют положение точки на характеристике выбранной скорости
- Оценивают режим при закрытии термостатических клапанов
Избыточный запас способен вызвать шум, перерасход электроэнергии и нестабильную работу регулирования. Недостаточный напор приводит к слабой циркуляции в удалённых приборах
Для контуров ГВС отдельно учитывают санитарный температурный режим и материалы, допустимые для воды соответствующего качества. В системах охлаждения проверяют возможность образования конденсата и допустимую температуру жидкости. Если в установке несколько насосов, алгоритм резервирования и чередования согласуют со шкафом управления
Ступенчатое управление для стабильной сети
Модели с несколькими скоростями позволяют вручную выбрать характеристику. Такой вариант применяют, когда сопротивление контура меняется незначительно и режим заранее понятен
- Проверяют
- Рабочую точку на каждой ступени
- Допустимый шум и потребление
Постоянный перепад для коллекторных контуров
Электронное регулирование поддерживает заданный перепад при изменении расхода. Режим выбирают с учётом схемы, балансировки и работы исполнительной арматуры
- Полезно учесть
- Минимальный расход через источник тепла
- Настройки перепускных и балансировочных клапанов
Пропорциональный перепад для переменной нагрузки
При закрытии клапанов насос снижает создаваемый напор вместе с расходом. Это помогает уменьшить шум, если режим соответствует конфигурации трубопроводной сети
- Для настройки
- Начинают с расчётного значения
- Корректируют по результатам наладки
Положение вала влияет на смазку подшипников
Для распространённых конструкций вал двигателя располагают горизонтально, а направление потока сверяют со стрелкой на корпусе. Электронный модуль ориентируют в разрешённое производителем положение и защищают от попадания воды на клеммную коробку
Перед насосом обеспечивают чистоту системы, промывку и удаление воздуха. Состав воды или водогликолевой смеси должен соответствовать допустимым значениям конкретной модели
- При замене существующего насоса
- Сверяют монтажную длину и присоединительные размеры
- Проверяют напряжение, кабель и защитный аппарат
- Оставляют доступ для настройки и демонтажа
| Группа данных | Что сравнить | Почему важно |
|---|---|---|
| Гидравлика | Расход, напор, кривые регулирования | Соответствие рабочей точке |
| Подключение | DN, резьба или фланец, длина | Совместимость с трубопроводом |
| Среда | Температура, гликоль, давление | Ресурс материалов и подшипников |
| Автоматика | Скорости, режимы, интерфейсы | Адаптация к нагрузке системы |
| Точное исполнение выбирают по проектной рабочей точке и документации серии | ||
Нужно ли добавлять высоту дома к напору насоса
В закрытом заполненном контуре насос в основном преодолевает гидравлическое сопротивление, а не поднимает воду на полную высоту здания
Почему насос нельзя ставить валом вертикально
Для многих моделей это нарушает условия смазки и охлаждения, поэтому допустимое положение всегда сверяют с инструкцией
Можно ли использовать модель для водогликолевой смеси
Только если производитель допускает такую среду, а концентрация, температура и пересчитанная гидравлика соответствуют паспорту
Что означает число после диаметра в маркировке
У разных серий обозначение может отражать номинальный размер и максимальный напор, но расшифровку проверяют в документации конкретного производителя
