Насосы с мокрым ротором
Насосы с мокрым ротором обеспечивают циркуляцию теплоносителя в отоплении, ГВС, охлаждении и отдельных технологических контурах. Перекачиваемая жидкость охлаждает двигатель и смазывает подшипники, поэтому такие агрегаты компактны и подходят для установки непосредственно в трубопровод при соблюдении требований к качеству среды
- Основные параметры подбора
- Расчётный расход и потери давления в самом неблагоприятном контуре
- Резьбовое или фланцевое присоединение и номинальный диаметр
- Монтажная длина, напряжение и алгоритм регулирования
- Температура, состав теплоносителя и рабочее давление
В PUMPING представлены модели ImpPumps, Grundfos, Wilo, DAB, Native, Vodotok, Calpeda, Ebara и других марок. Сравнивать их корректно по кривым Q–H и режимам управления, а не только по максимальному напору в маркировке
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | RS25/4G-180 | Valfex | Циркуляционный насос VCP 25-40G Valfex RS25/4G-180 | 2 032 ₽ | |

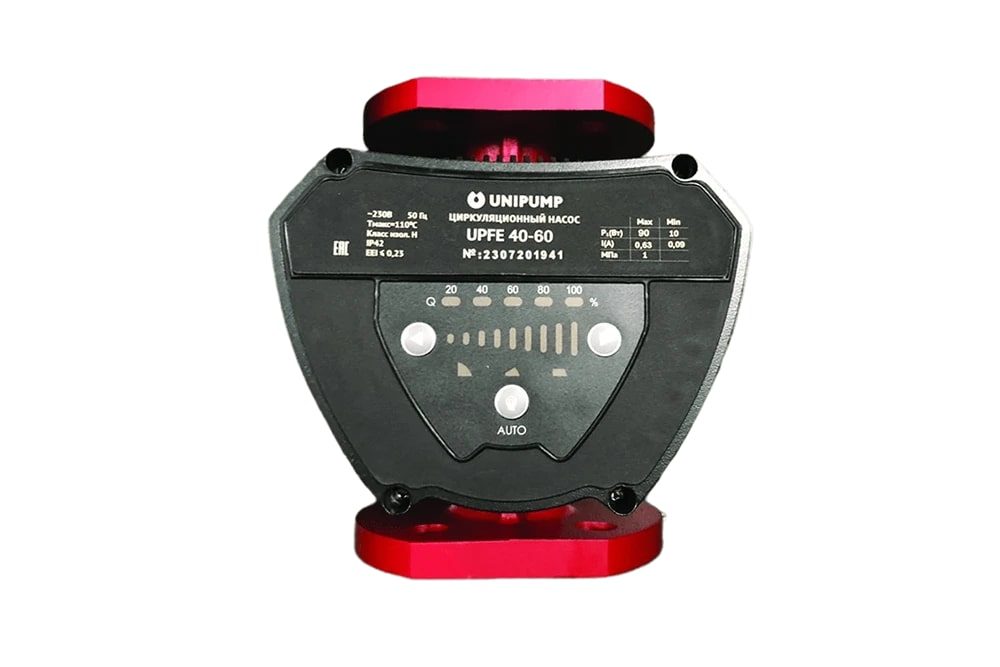

 | 26640 | Unipump | Циркуляционный насос UPFE 40-80 Unipump 26640 | 31 779 ₽ | |

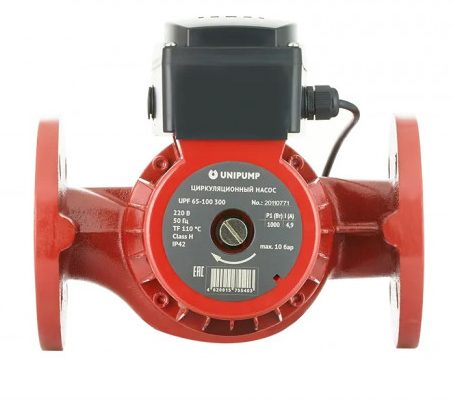

 | 23446 | Unipump | Циркуляционный насос UPF3 65-50 280 Unipump 23446 | 35 459 ₽ | |

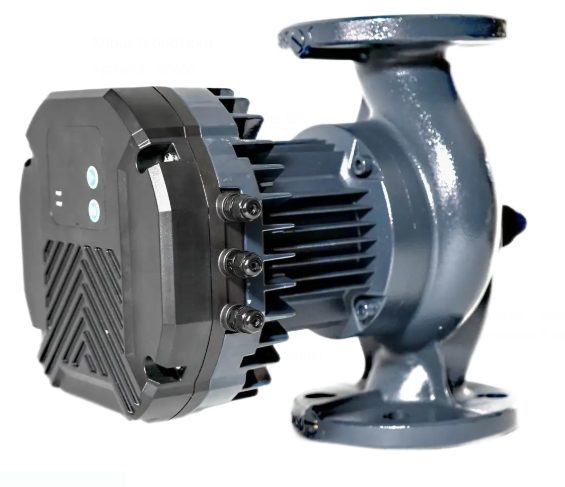

 | 79301 | Unipump | Циркуляционный насос PFE 65-120 340 Unipump 79301 | 57 960 ₽ | |
| 45176 | Unipump | Циркуляционный насос PFE 50-150 280 Unipump 45176 | 52 601 ₽ | |

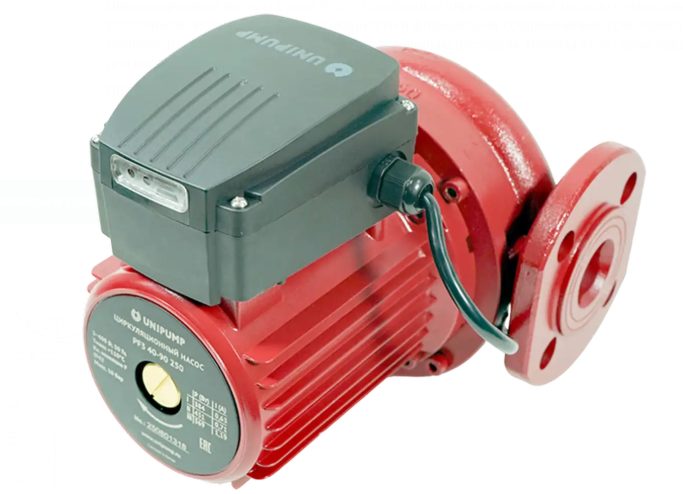

 | 51884 | Unipump | Циркуляционный насос PF3 50-90 280 Unipump 51884 | 31 727 ₽ | |
| 65996 | Unipump | Циркуляционный насос UPFE 40-100 Unipump 65996 | 33 519 ₽ | |
| 74913 | Unipump | Циркуляционный насос PFE 65-100 340 Unipump 74913 | 52 911 ₽ | |

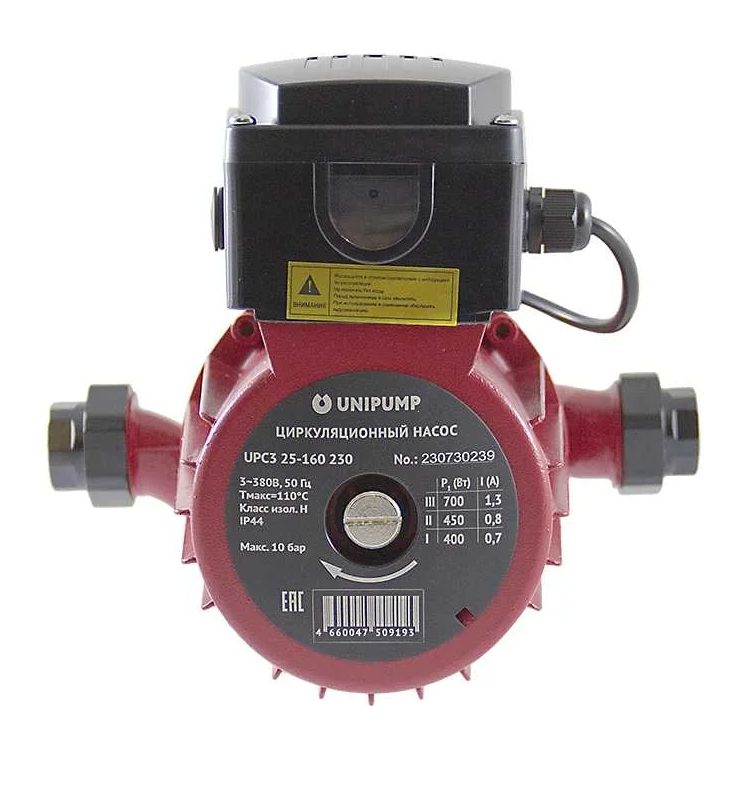

 | 61966 | Unipump | Циркуляционный насос UPC3 25-160 230 Unipump 61966 | 38 467 ₽ | |
| 70082 | Unipump | Циркуляционный насос PF3 40-130 250 Unipump 70082 | 33 570 ₽ | |
| 30450 | Unipump | Циркуляционный насос PFE 65-80 340 Unipump 30450 | 52 911 ₽ | |
| 47053 | Unipump | Циркуляционный насос PFE 50-120 280 Unipump 47053 | 52 601 ₽ | |
| 26688 | Unipump | Циркуляционный насос UPFE 40-60 Unipump 26688 | 29 985 ₽ | |

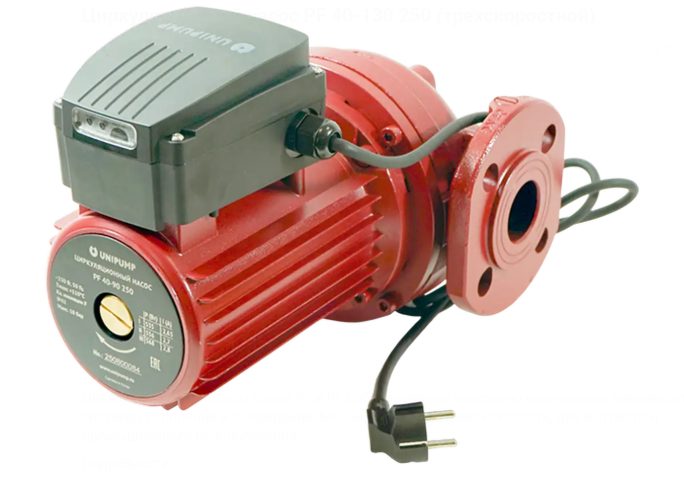

 | 41561 | Unipump | Циркуляционный насос PF 40-180 250 Unipump 41561 | 34 802 ₽ | |
| 45901 | Unipump | Циркуляционный насос PF 40-90 250 Unipump 45901 | 32 781 ₽ | |
| 17761 | Unipump | Циркуляционный насос PF 40-130 250 Unipump 17761 | 35 117 ₽ | |
| 69866 | Unipump | Циркуляционный насос PF 50-90 280 Unipump 69866 | 31 883 ₽ | |

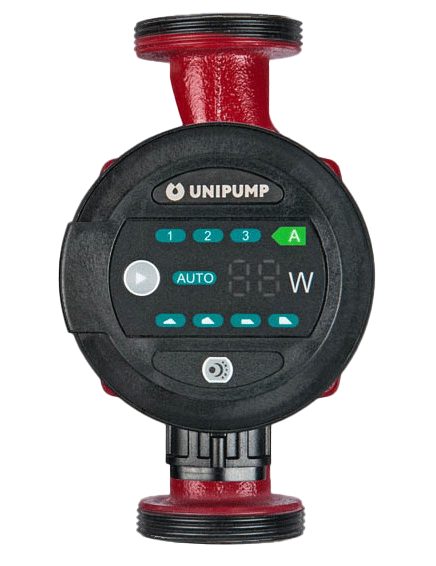

 | 46637 | Unipump | Циркуляционный насос LPA 32-40 Unipump 46637 | 8 031 ₽ | |
| 12215 | Unipump | Циркуляционный насос LPA 32-60 Unipump 12215 | 8 553 ₽ | |

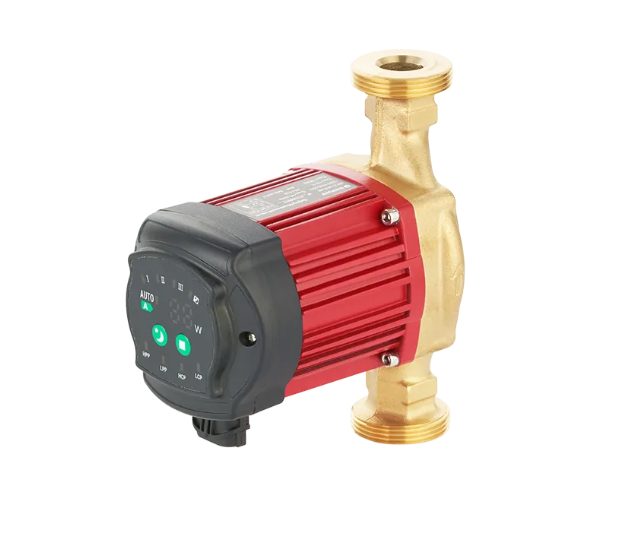

 | 48140 | Unipump | Циркуляционный насос LPA 25-60 В Unipump 48140 | 12 326 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Насос преодолевает сопротивление сети
В замкнутой системе отопления статическая высота здания сама по себе не равна требуемому напору циркуляционного насоса. Расчёт учитывает потери давления в трубах, фитингах, арматуре, теплообменниках, радиаторах и регулирующих клапанах при проектном расходе
- Для определения рабочей точки
- Суммируют расходы обслуживаемых ветвей
- Определяют сопротивление расчётного кольца
- Проверяют положение точки на характеристике выбранной скорости
- Оценивают режим при закрытии термостатических клапанов
Избыточный запас способен вызвать шум, перерасход электроэнергии и нестабильную работу регулирования. Недостаточный напор приводит к слабой циркуляции в удалённых приборах
Для контуров ГВС отдельно учитывают санитарный температурный режим и материалы, допустимые для воды соответствующего качества. В системах охлаждения проверяют возможность образования конденсата и допустимую температуру жидкости. Если в установке несколько насосов, алгоритм резервирования и чередования согласуют со шкафом управления
Ступенчатое управление для стабильной сети
Модели с несколькими скоростями позволяют вручную выбрать характеристику. Такой вариант применяют, когда сопротивление контура меняется незначительно и режим заранее понятен
- Проверяют
- Рабочую точку на каждой ступени
- Допустимый шум и потребление
Постоянный перепад для коллекторных контуров
Электронное регулирование поддерживает заданный перепад при изменении расхода. Режим выбирают с учётом схемы, балансировки и работы исполнительной арматуры
- Полезно учесть
- Минимальный расход через источник тепла
- Настройки перепускных и балансировочных клапанов
Пропорциональный перепад для переменной нагрузки
При закрытии клапанов насос снижает создаваемый напор вместе с расходом. Это помогает уменьшить шум, если режим соответствует конфигурации трубопроводной сети
- Для настройки
- Начинают с расчётного значения
- Корректируют по результатам наладки
Положение вала влияет на смазку подшипников
Для распространённых конструкций вал двигателя располагают горизонтально, а направление потока сверяют со стрелкой на корпусе. Электронный модуль ориентируют в разрешённое производителем положение и защищают от попадания воды на клеммную коробку
Перед насосом обеспечивают чистоту системы, промывку и удаление воздуха. Состав воды или водогликолевой смеси должен соответствовать допустимым значениям конкретной модели
- При замене существующего насоса
- Сверяют монтажную длину и присоединительные размеры
- Проверяют напряжение, кабель и защитный аппарат
- Оставляют доступ для настройки и демонтажа
| Группа данных | Что сравнить | Почему важно |
|---|---|---|
| Гидравлика | Расход, напор, кривые регулирования | Соответствие рабочей точке |
| Подключение | DN, резьба или фланец, длина | Совместимость с трубопроводом |
| Среда | Температура, гликоль, давление | Ресурс материалов и подшипников |
| Автоматика | Скорости, режимы, интерфейсы | Адаптация к нагрузке системы |
| Точное исполнение выбирают по проектной рабочей точке и документации серии | ||
Нужно ли добавлять высоту дома к напору насоса
В закрытом заполненном контуре насос в основном преодолевает гидравлическое сопротивление, а не поднимает воду на полную высоту здания
Почему насос нельзя ставить валом вертикально
Для многих моделей это нарушает условия смазки и охлаждения, поэтому допустимое положение всегда сверяют с инструкцией
Можно ли использовать модель для водогликолевой смеси
Только если производитель допускает такую среду, а концентрация, температура и пересчитанная гидравлика соответствуют паспорту
Что означает число после диаметра в маркировке
У разных серий обозначение может отражать номинальный размер и максимальный напор, но расшифровку проверяют в документации конкретного производителя
