Насосы с мокрым ротором
Насосы с мокрым ротором обеспечивают циркуляцию теплоносителя в отоплении, ГВС, охлаждении и отдельных технологических контурах. Перекачиваемая жидкость охлаждает двигатель и смазывает подшипники, поэтому такие агрегаты компактны и подходят для установки непосредственно в трубопровод при соблюдении требований к качеству среды
- Основные параметры подбора
- Расчётный расход и потери давления в самом неблагоприятном контуре
- Резьбовое или фланцевое присоединение и номинальный диаметр
- Монтажная длина, напряжение и алгоритм регулирования
- Температура, состав теплоносителя и рабочее давление
В PUMPING представлены модели ImpPumps, Grundfos, Wilo, DAB, Native, Vodotok, Calpeda, Ebara и других марок. Сравнивать их корректно по кривым Q–H и режимам управления, а не только по максимальному напору в маркировке
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|

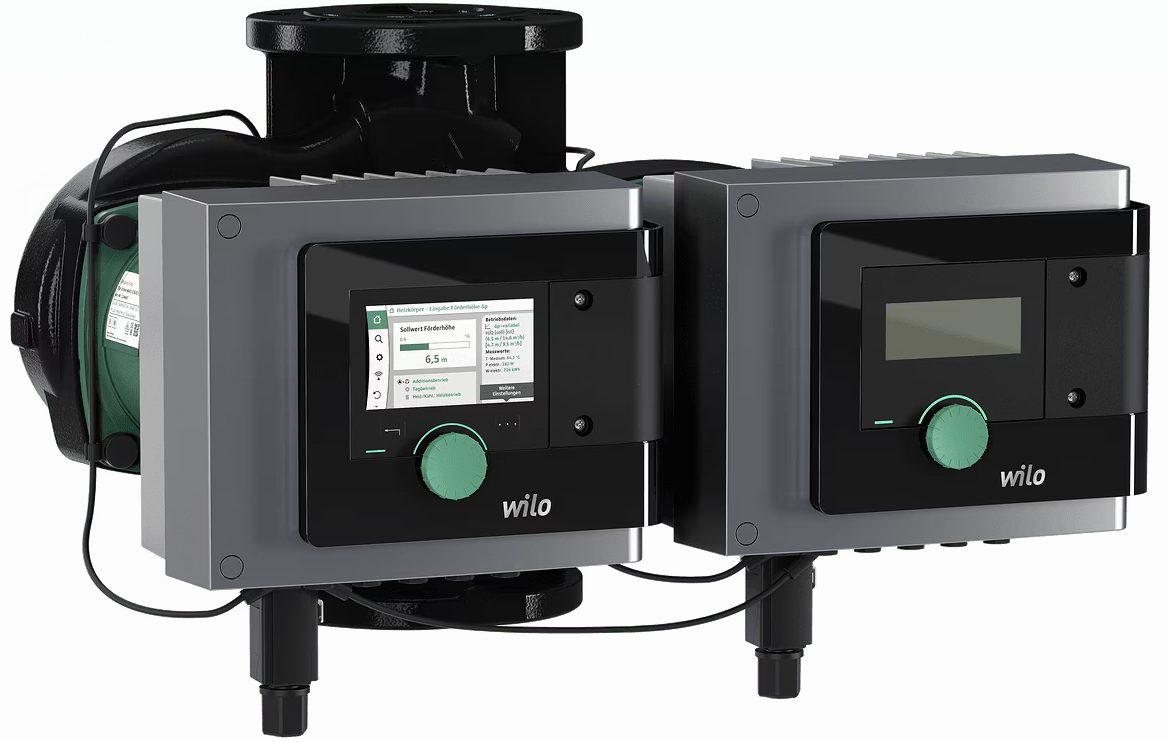

 | 2164650 | Wilo | Насос Stratos MAXO-D 40/0,5-12 PN6/10 Wilo 2164650 | 395 683 ₽ | |
 | 2186295 | Wilo | Насос Stratos MAXO-D 40/0,5-16 PN16 Wilo 2186295 | 543 834 ₽ | |

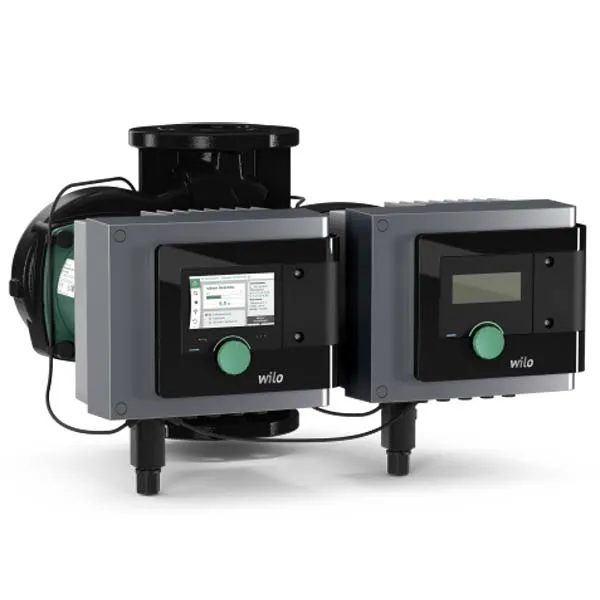

 | 2217976 | Wilo | Насос Stratos MAXO-D 40/0,5-12-R7 Wilo 2217976 | 395 683 ₽ | |

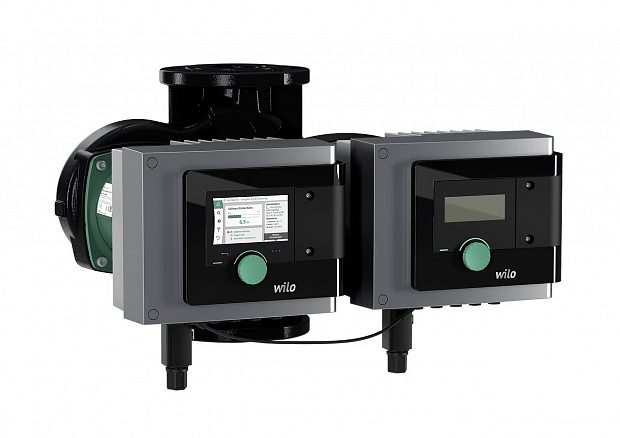

 | 2217977 | Wilo | Насос Stratos MAXO-D 40/0,5-16-R7 Wilo 2217977 | 451 597 ₽ | |
| 2186294 | Wilo | Насос Stratos MAXO-D 40/0,5-12 P16 Wilo 2186294 | 475 056 ₽ | |
| 2186291 | Wilo | Насос Stratos MAXO-D 32/0,5-8 PN16 Wilo 2186291 | 303 615 ₽ | |
| 2164647 | Wilo | Насос Stratos MAXO-D 32/0,5-8 PN6/10 Wilo 2164647 | 376 681 ₽ | |

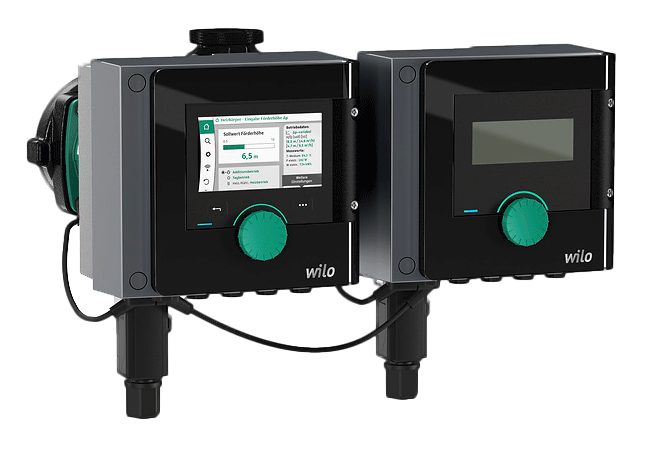

 | 2217903 | Wilo | Насос Stratos MAXO-D 30/0,5-6-R7 Wilo 2217903 | 266 619 ₽ | |
| 2164648 | Wilo | Насос Stratos MAXO-D 32/0,5-12 PN6/10 Wilo 2164648 | 395 095 ₽ | |
| 2217974 | Wilo | Насос Stratos MAXO-D 32/0,5-12-R7 Wilo 2217974 | 395 095 ₽ | |
| 2186292 | Wilo | Насос Stratos MAXO-D 32/0,5-12 PN16 Wilo 2186292 | 419 899 ₽ | |

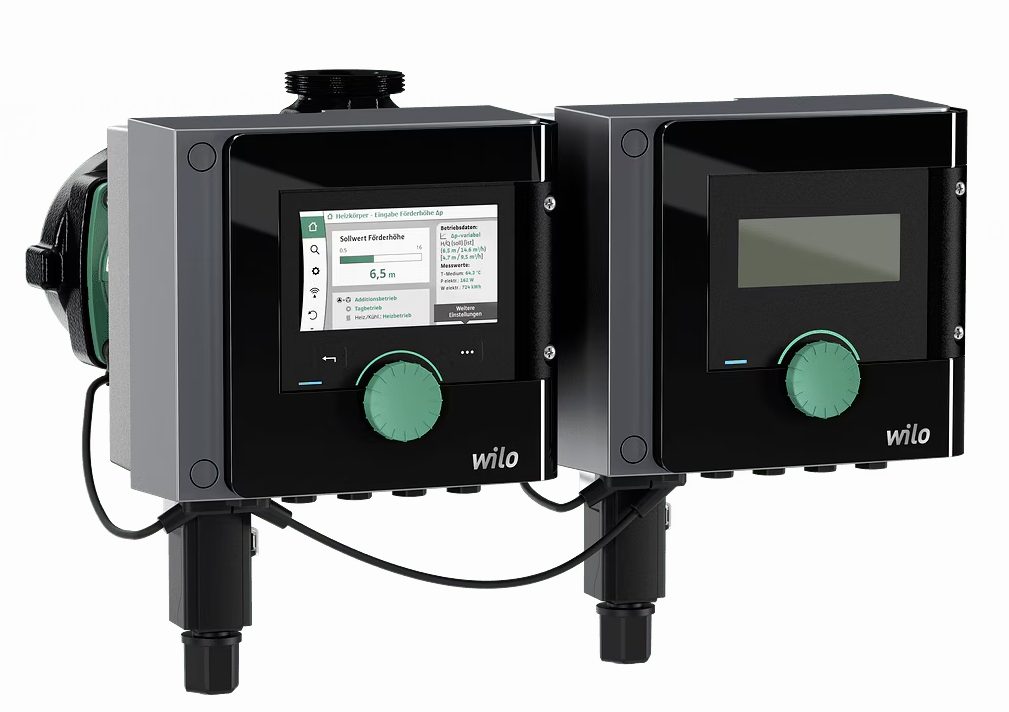

 | 2186289 | Wilo | Насос Stratos MAXO-D 30/0,5-6 PN16 Wilo 2186289 | 280 156 ₽ | |
| 2186290 | Wilo | Насос Stratos MAXO-D 30/0,5-10 PN16 Wilo 2186290 | 291 003 ₽ | |

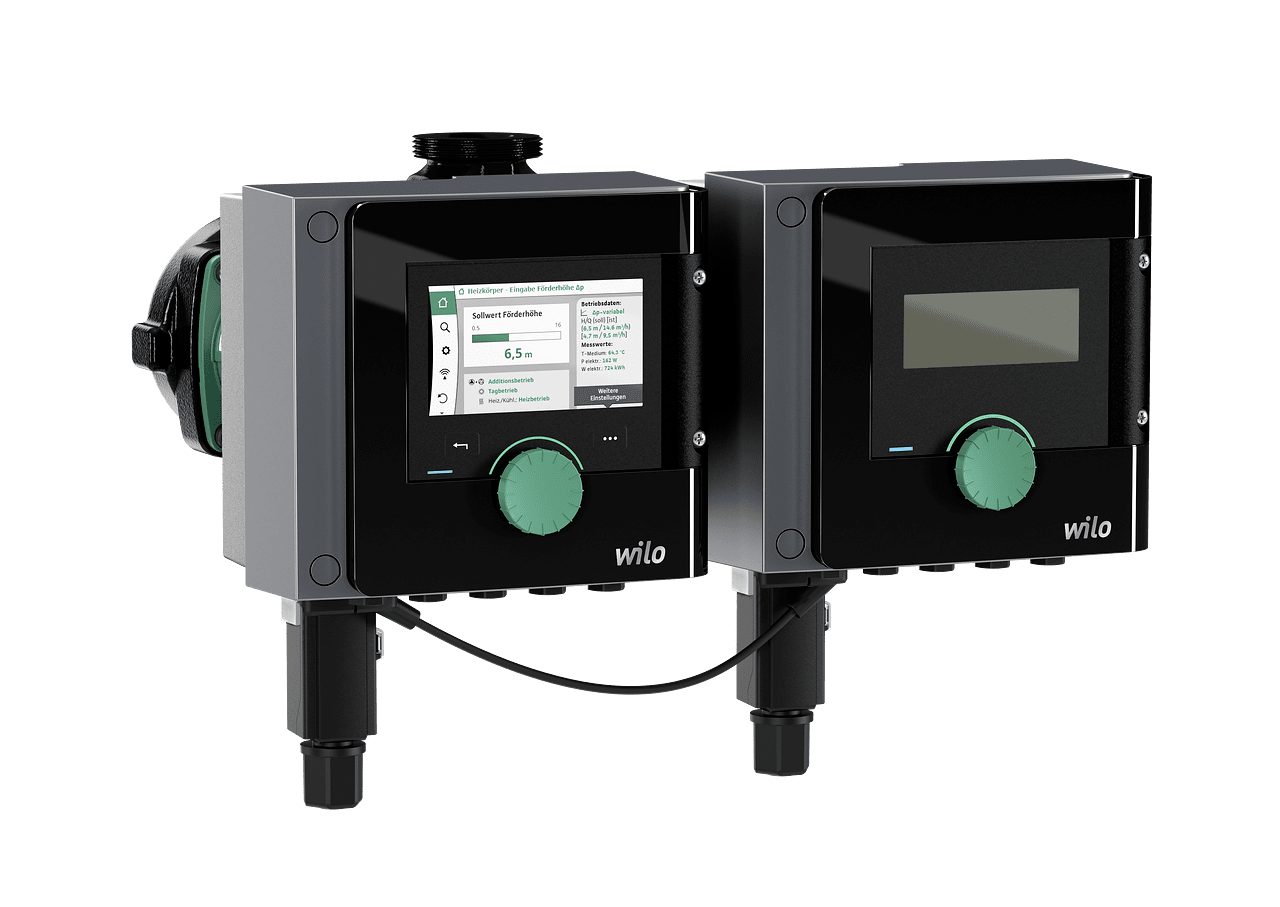

 | 2217904 | Wilo | Насос Stratos MAXO-D 30/0,5-10-R7 Wilo 2217904 | 305 293 ₽ | |
| 2164645 | Wilo | Насос Stratos MAXO-D 30/0,5-6 PN10 Wilo 2164645 | 269 646 ₽ | |
| 2164646 | Wilo | Насос Stratos MAXO-D 30/0,5-10 PN10 Wilo 2164646 | 284 193 ₽ | |
| 2217973 | Wilo | Насос Stratos MAXO D 32/0,5-8-R7 Wilo 2217973 | 376 681 ₽ | |
| 2217991 | Wilo | Насос Stratos MAXO D 80/0,5-16-R7 Wilo 2217991 | 654 821 ₽ | |

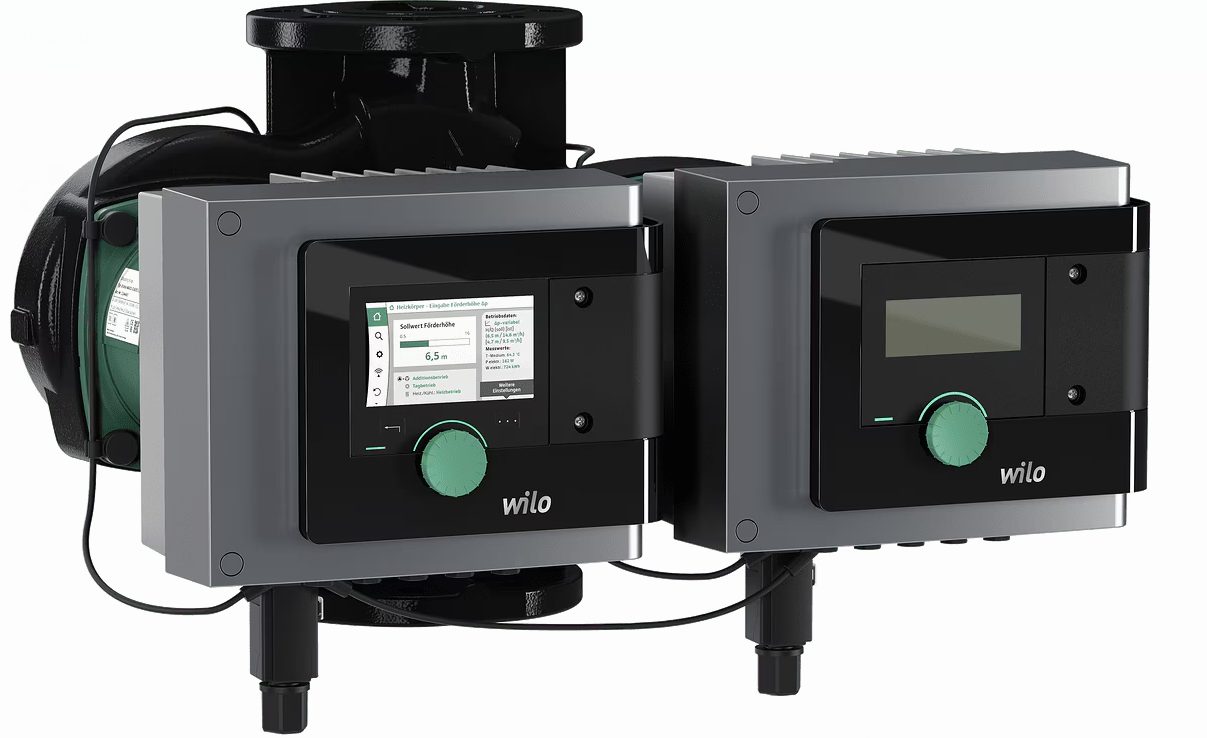

 | 2217990 | Wilo | Насос Stratos MAXO D 80/0,5-16-R7 PN6 Wilo 2217990 | 615 975 ₽ | |
 | 2164596 | Wilo | Насос Stratos MAXO 80/0,5-6 PN6 Wilo 2164596 | 283 015 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Насос преодолевает сопротивление сети
В замкнутой системе отопления статическая высота здания сама по себе не равна требуемому напору циркуляционного насоса. Расчёт учитывает потери давления в трубах, фитингах, арматуре, теплообменниках, радиаторах и регулирующих клапанах при проектном расходе
- Для определения рабочей точки
- Суммируют расходы обслуживаемых ветвей
- Определяют сопротивление расчётного кольца
- Проверяют положение точки на характеристике выбранной скорости
- Оценивают режим при закрытии термостатических клапанов
Избыточный запас способен вызвать шум, перерасход электроэнергии и нестабильную работу регулирования. Недостаточный напор приводит к слабой циркуляции в удалённых приборах
Для контуров ГВС отдельно учитывают санитарный температурный режим и материалы, допустимые для воды соответствующего качества. В системах охлаждения проверяют возможность образования конденсата и допустимую температуру жидкости. Если в установке несколько насосов, алгоритм резервирования и чередования согласуют со шкафом управления
Ступенчатое управление для стабильной сети
Модели с несколькими скоростями позволяют вручную выбрать характеристику. Такой вариант применяют, когда сопротивление контура меняется незначительно и режим заранее понятен
- Проверяют
- Рабочую точку на каждой ступени
- Допустимый шум и потребление
Постоянный перепад для коллекторных контуров
Электронное регулирование поддерживает заданный перепад при изменении расхода. Режим выбирают с учётом схемы, балансировки и работы исполнительной арматуры
- Полезно учесть
- Минимальный расход через источник тепла
- Настройки перепускных и балансировочных клапанов
Пропорциональный перепад для переменной нагрузки
При закрытии клапанов насос снижает создаваемый напор вместе с расходом. Это помогает уменьшить шум, если режим соответствует конфигурации трубопроводной сети
- Для настройки
- Начинают с расчётного значения
- Корректируют по результатам наладки
Положение вала влияет на смазку подшипников
Для распространённых конструкций вал двигателя располагают горизонтально, а направление потока сверяют со стрелкой на корпусе. Электронный модуль ориентируют в разрешённое производителем положение и защищают от попадания воды на клеммную коробку
Перед насосом обеспечивают чистоту системы, промывку и удаление воздуха. Состав воды или водогликолевой смеси должен соответствовать допустимым значениям конкретной модели
- При замене существующего насоса
- Сверяют монтажную длину и присоединительные размеры
- Проверяют напряжение, кабель и защитный аппарат
- Оставляют доступ для настройки и демонтажа
| Группа данных | Что сравнить | Почему важно |
|---|---|---|
| Гидравлика | Расход, напор, кривые регулирования | Соответствие рабочей точке |
| Подключение | DN, резьба или фланец, длина | Совместимость с трубопроводом |
| Среда | Температура, гликоль, давление | Ресурс материалов и подшипников |
| Автоматика | Скорости, режимы, интерфейсы | Адаптация к нагрузке системы |
| Точное исполнение выбирают по проектной рабочей точке и документации серии | ||
Нужно ли добавлять высоту дома к напору насоса
В закрытом заполненном контуре насос в основном преодолевает гидравлическое сопротивление, а не поднимает воду на полную высоту здания
Почему насос нельзя ставить валом вертикально
Для многих моделей это нарушает условия смазки и охлаждения, поэтому допустимое положение всегда сверяют с инструкцией
Можно ли использовать модель для водогликолевой смеси
Только если производитель допускает такую среду, а концентрация, температура и пересчитанная гидравлика соответствуют паспорту
Что означает число после диаметра в маркировке
У разных серий обозначение может отражать номинальный размер и максимальный напор, но расшифровку проверяют в документации конкретного производителя
