Насосы с мокрым ротором
Насосы с мокрым ротором обеспечивают циркуляцию теплоносителя в отоплении, ГВС, охлаждении и отдельных технологических контурах. Перекачиваемая жидкость охлаждает двигатель и смазывает подшипники, поэтому такие агрегаты компактны и подходят для установки непосредственно в трубопровод при соблюдении требований к качеству среды
- Основные параметры подбора
- Расчётный расход и потери давления в самом неблагоприятном контуре
- Резьбовое или фланцевое присоединение и номинальный диаметр
- Монтажная длина, напряжение и алгоритм регулирования
- Температура, состав теплоносителя и рабочее давление
В PUMPING представлены модели ImpPumps, Grundfos, Wilo, DAB, Native, Vodotok, Calpeda, Ebara и других марок. Сравнивать их корректно по кривым Q–H и режимам управления, а не только по максимальному напору в маркировке
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|

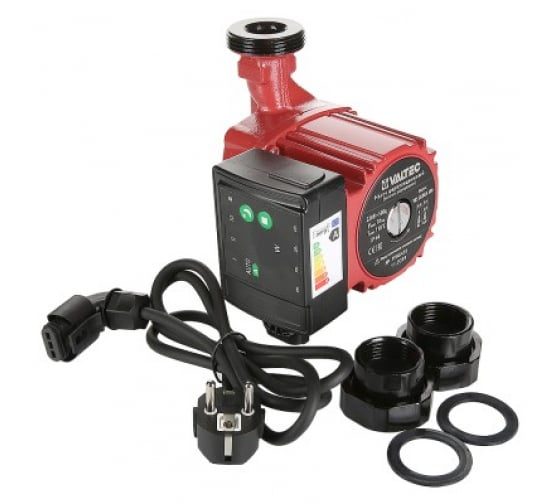

 | VRS.256EA.13.0 | Valtec | Насос VRS 25/6EA-130 Valtec VRS.256EA.13.0 | 7 204 ₽ | |

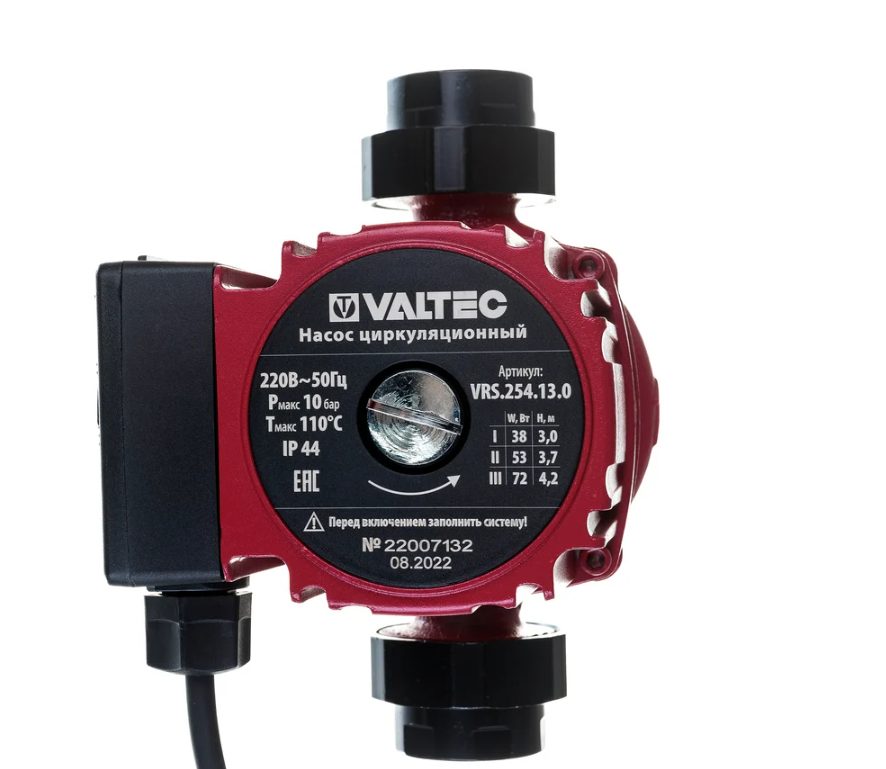

 | VRS.254.13.0 | Valtec | Насос VRS 25/4-130 Valtec VRS.254.13.0 | 3 769 ₽ | |

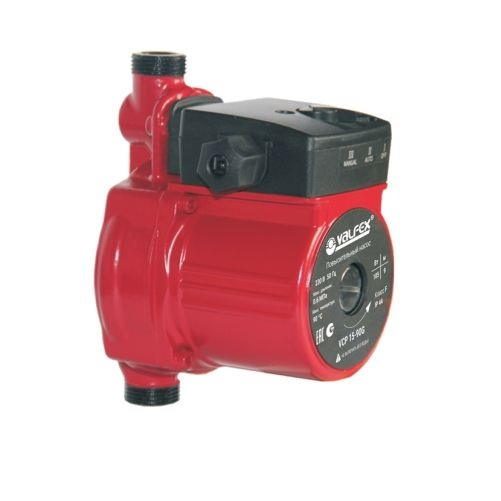

 | RS12/9G | Valfex | Насос VPA 15-90 (с гайками) Valfex RS12/9G | 3 005 ₽ | |
 | 44338 | Unipump | Насос UPC 32-80 180 Unipump 44338 | 9 858 ₽ | |
 | 96281483 | Grundfos | Насос UPS 25-60 180 1x230V 50Hz Grundfos 96281483 | По запросу | |
| 96281384 | Grundfos | Насос UPS 25-40 180 1x230V 50Hz Grundfos 96281384 | 14 500 ₽ | |
 | VRS.256.13.0 | Valtec | Насос VRS 25/6-130 Valtec VRS.256.13.0 | 4 161 ₽ | |
| 79285 | Unipump | Насос UPC 32-120 220 Unipump 79285 | По запросу | |

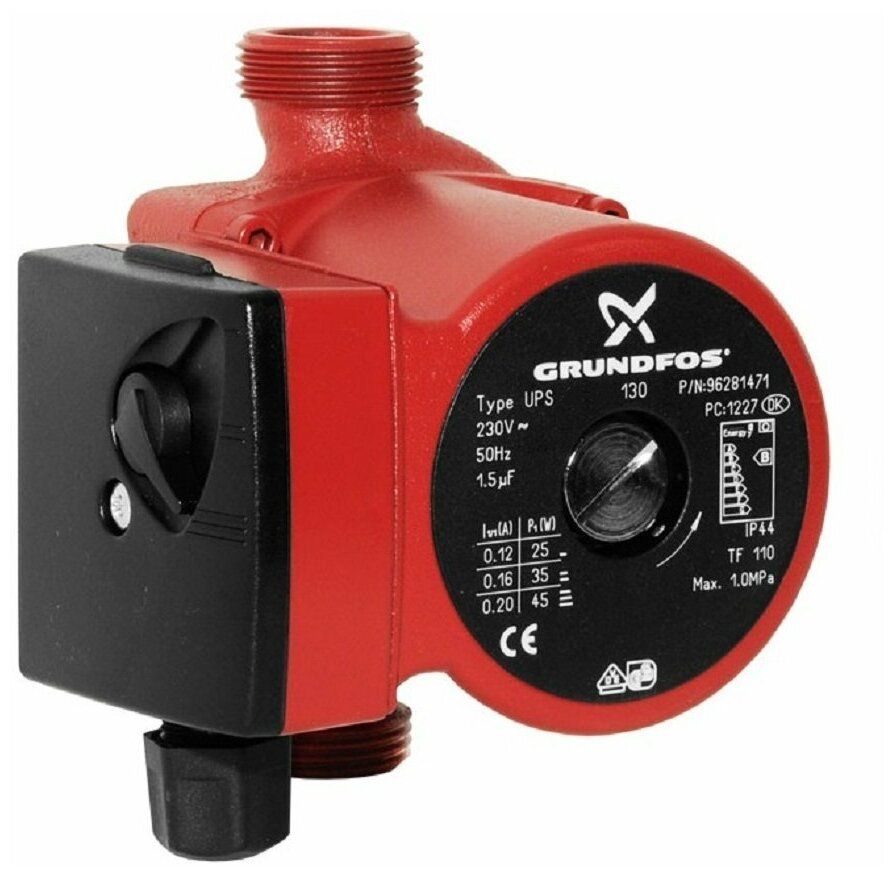

 | 0020025205 | Grundfos | Насос UPS 15-60/130 Grundfos 0020025205 | По запросу | |

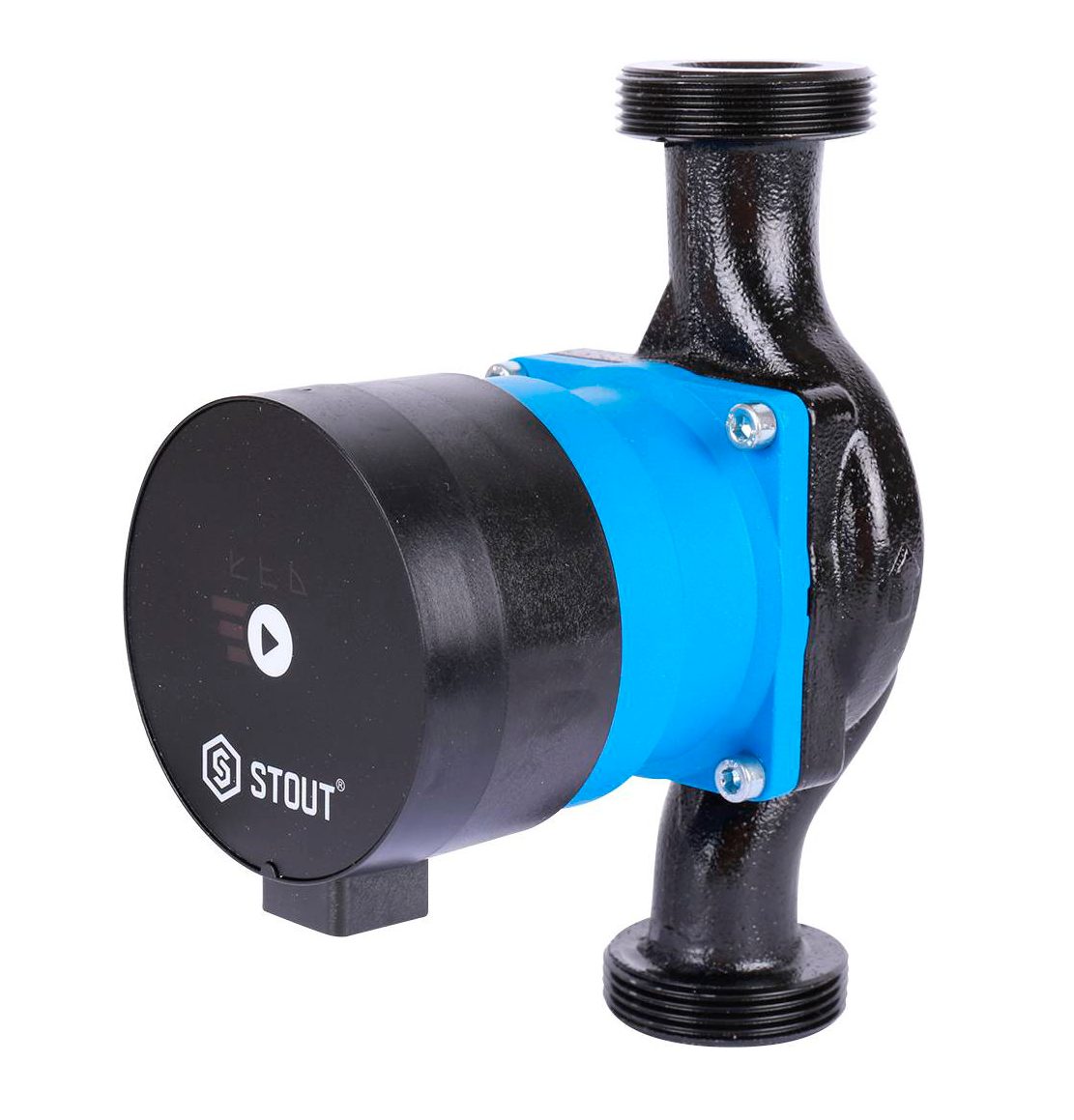

 | SPC-0002-2580180 | Stout | Насос mini 25/80-180 Stout SPC-0002-2580180 | 23 198 ₽ | |
| 93873 | Unipump | Насос UPC 25-80 180 Unipump 93873 | 9 259 ₽ | |
 | SPC-0002-2560180 | Stout | Насос mini 25/60-180 Stout SPC-0002-2560180 | 20 514 ₽ | |

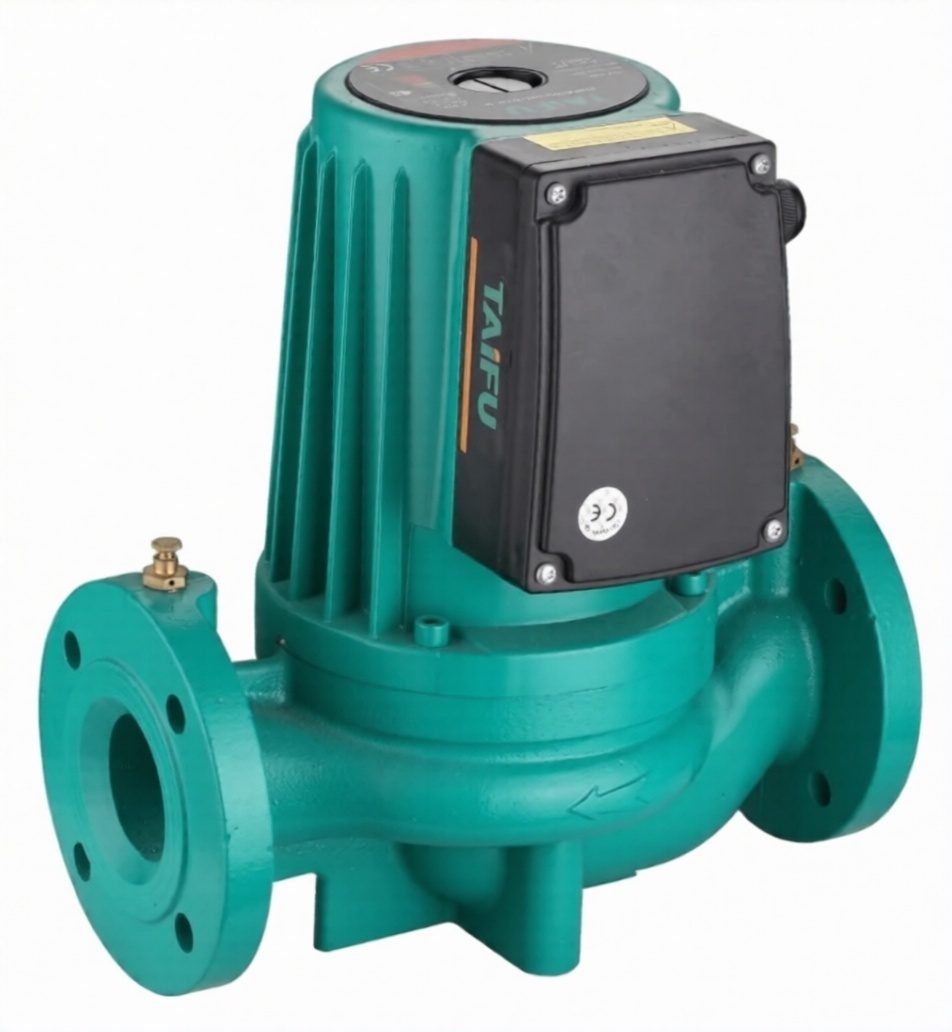

 | 215-3398 | Taifu | Насос GRS 65/11F PN10 400В в/к Taifu 215-3398 | По запросу | |
 | 102390480 | Speroni | Насос SCRS 25/60-110 BR. 230V Speroni 102390480 | По запросу | |
| 102390460 | Speroni | Насос SCRS 25/40-110 BR. 230V Speroni 102390460 | По запросу | |
 | SPRN2540MS | Speroni | Насос SCRE 25/40-180, 1X230V Speroni SPRN2540MS | 9 944 ₽ | |
 | SPRN3260MS | Speroni | Насос SCRE 32/60-180, 1X230V Speroni SPRN3260MS | 9 944 ₽ | |
 | 8012FUV | Speroni | Насос SCR 80/12F-360, una Speroni 8012FUV | 65 409 ₽ | |
| 8010FUV | Speroni | Насос SCR 80/10F-360, una Speroni 8010FUV | 55 962 ₽ | |

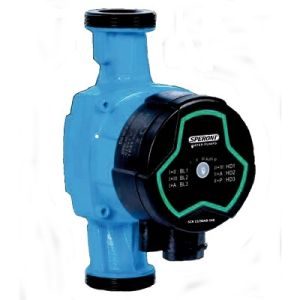

 | SPRN2560MS | Speroni | Насос SCRE 25/60-180, 1X230V Speroni SPRN2560MS | 9 944 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Насос преодолевает сопротивление сети
В замкнутой системе отопления статическая высота здания сама по себе не равна требуемому напору циркуляционного насоса. Расчёт учитывает потери давления в трубах, фитингах, арматуре, теплообменниках, радиаторах и регулирующих клапанах при проектном расходе
- Для определения рабочей точки
- Суммируют расходы обслуживаемых ветвей
- Определяют сопротивление расчётного кольца
- Проверяют положение точки на характеристике выбранной скорости
- Оценивают режим при закрытии термостатических клапанов
Избыточный запас способен вызвать шум, перерасход электроэнергии и нестабильную работу регулирования. Недостаточный напор приводит к слабой циркуляции в удалённых приборах
Для контуров ГВС отдельно учитывают санитарный температурный режим и материалы, допустимые для воды соответствующего качества. В системах охлаждения проверяют возможность образования конденсата и допустимую температуру жидкости. Если в установке несколько насосов, алгоритм резервирования и чередования согласуют со шкафом управления
Ступенчатое управление для стабильной сети
Модели с несколькими скоростями позволяют вручную выбрать характеристику. Такой вариант применяют, когда сопротивление контура меняется незначительно и режим заранее понятен
- Проверяют
- Рабочую точку на каждой ступени
- Допустимый шум и потребление
Постоянный перепад для коллекторных контуров
Электронное регулирование поддерживает заданный перепад при изменении расхода. Режим выбирают с учётом схемы, балансировки и работы исполнительной арматуры
- Полезно учесть
- Минимальный расход через источник тепла
- Настройки перепускных и балансировочных клапанов
Пропорциональный перепад для переменной нагрузки
При закрытии клапанов насос снижает создаваемый напор вместе с расходом. Это помогает уменьшить шум, если режим соответствует конфигурации трубопроводной сети
- Для настройки
- Начинают с расчётного значения
- Корректируют по результатам наладки
Положение вала влияет на смазку подшипников
Для распространённых конструкций вал двигателя располагают горизонтально, а направление потока сверяют со стрелкой на корпусе. Электронный модуль ориентируют в разрешённое производителем положение и защищают от попадания воды на клеммную коробку
Перед насосом обеспечивают чистоту системы, промывку и удаление воздуха. Состав воды или водогликолевой смеси должен соответствовать допустимым значениям конкретной модели
- При замене существующего насоса
- Сверяют монтажную длину и присоединительные размеры
- Проверяют напряжение, кабель и защитный аппарат
- Оставляют доступ для настройки и демонтажа
| Группа данных | Что сравнить | Почему важно |
|---|---|---|
| Гидравлика | Расход, напор, кривые регулирования | Соответствие рабочей точке |
| Подключение | DN, резьба или фланец, длина | Совместимость с трубопроводом |
| Среда | Температура, гликоль, давление | Ресурс материалов и подшипников |
| Автоматика | Скорости, режимы, интерфейсы | Адаптация к нагрузке системы |
| Точное исполнение выбирают по проектной рабочей точке и документации серии | ||
Нужно ли добавлять высоту дома к напору насоса
В закрытом заполненном контуре насос в основном преодолевает гидравлическое сопротивление, а не поднимает воду на полную высоту здания
Почему насос нельзя ставить валом вертикально
Для многих моделей это нарушает условия смазки и охлаждения, поэтому допустимое положение всегда сверяют с инструкцией
Можно ли использовать модель для водогликолевой смеси
Только если производитель допускает такую среду, а концентрация, температура и пересчитанная гидравлика соответствуют паспорту
Что означает число после диаметра в маркировке
У разных серий обозначение может отражать номинальный размер и максимальный напор, но расшифровку проверяют в документации конкретного производителя
