Насосы с мокрым ротором
Насосы с мокрым ротором обеспечивают циркуляцию теплоносителя в отоплении, ГВС, охлаждении и отдельных технологических контурах. Перекачиваемая жидкость охлаждает двигатель и смазывает подшипники, поэтому такие агрегаты компактны и подходят для установки непосредственно в трубопровод при соблюдении требований к качеству среды
- Основные параметры подбора
- Расчётный расход и потери давления в самом неблагоприятном контуре
- Резьбовое или фланцевое присоединение и номинальный диаметр
- Монтажная длина, напряжение и алгоритм регулирования
- Температура, состав теплоносителя и рабочее давление
В PUMPING представлены модели ImpPumps, Grundfos, Wilo, DAB, Native, Vodotok, Calpeda, Ebara и других марок. Сравнивать их корректно по кривым Q–H и режимам управления, а не только по максимальному напору в маркировке
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|

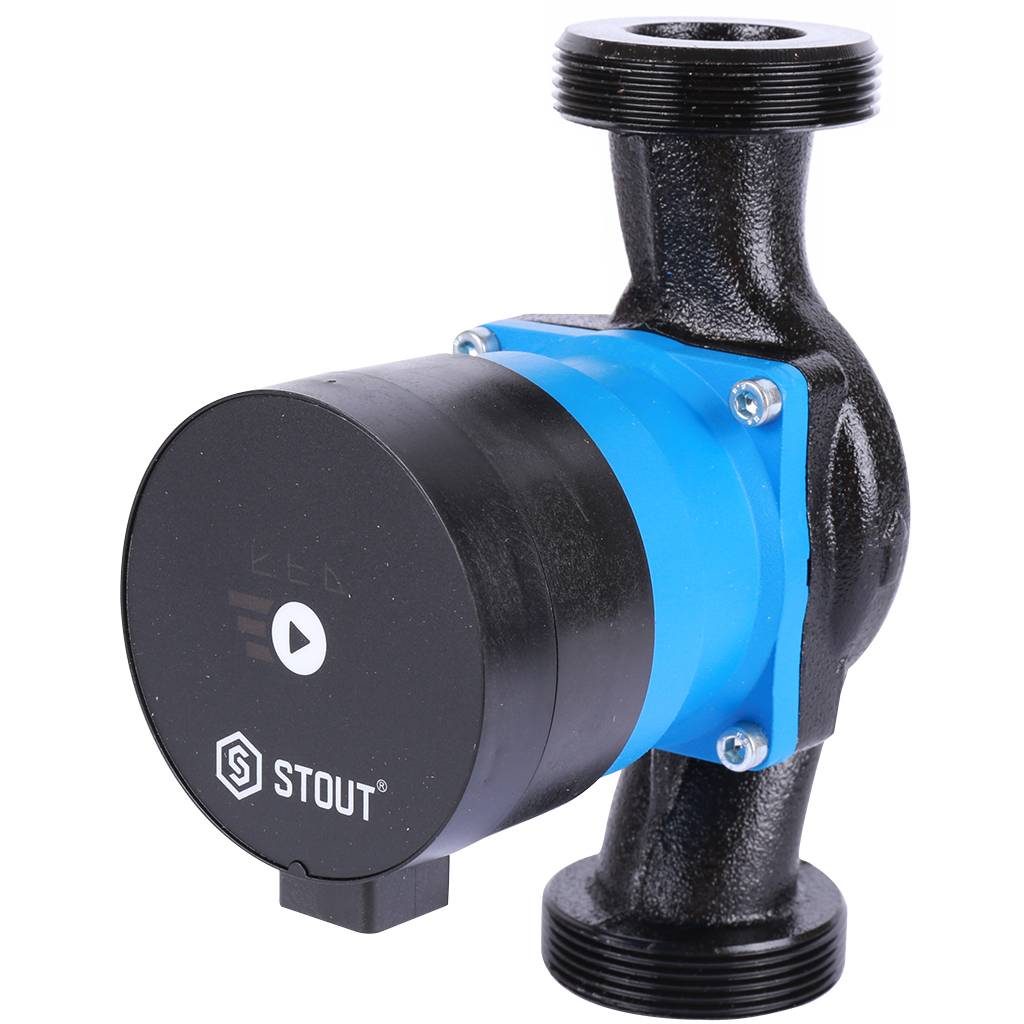

 | SPC-0002 MINI 32/40-180 | Stout | Циркуляционный насос Stout SPC-0002 MINI 32/40-180 | По запросу | |

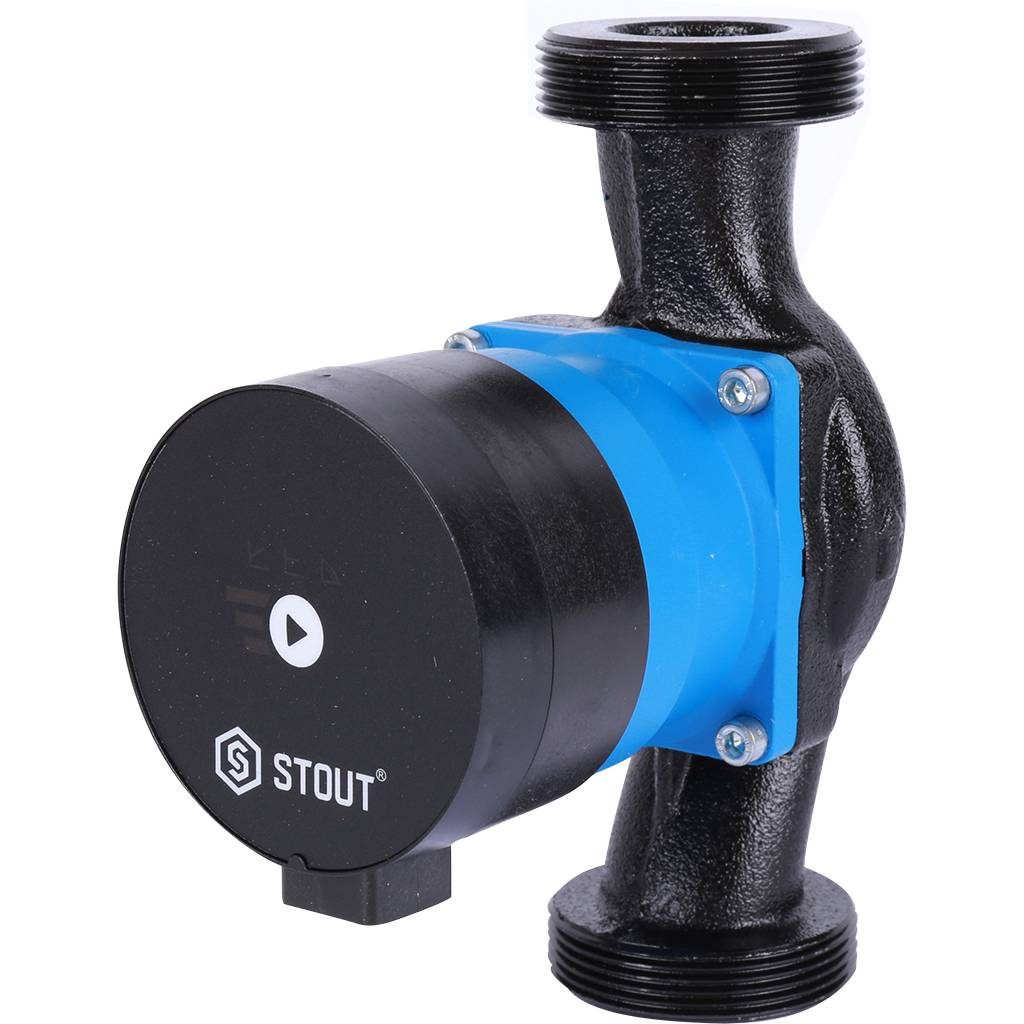

 | SPC-0002 MINI 32/80-180 | Stout | Циркуляционный насос Stout SPC-0002 MINI 32/80-180 | По запросу | |
 | CRS.2540.130 | TAEN | Циркуляционный насос CRS25/4-130 TAEN CRS.2540.130 | По запросу | |

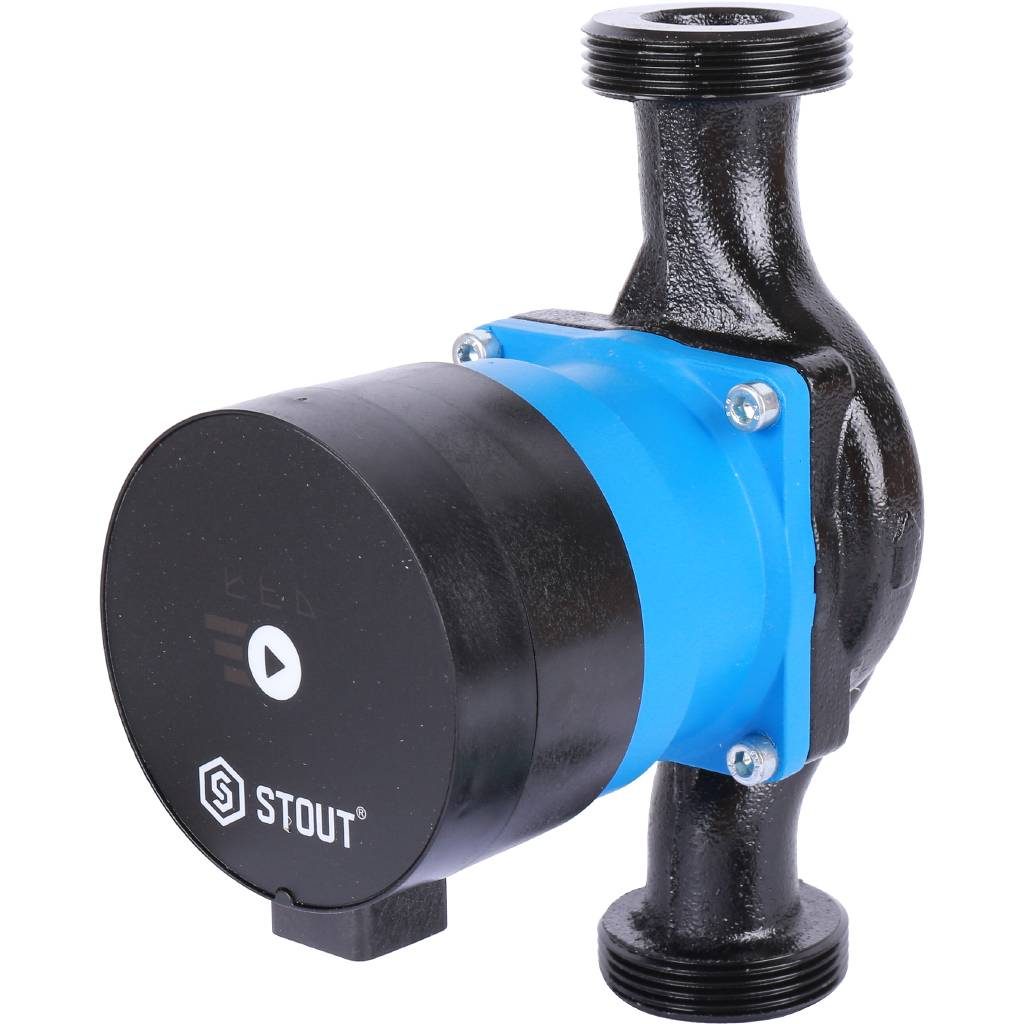

 | SPC-0002 MINI 25/60-180 | Stout | Циркуляционный насос Stout SPC-0002 MINI 25/60-180 | По запросу | |
 | 71411001 | SHINHOO | Циркуляционный насос PROMO 15-9A SHINHOO 71411001 | 5 845 ₽ | |
 | 71411002 | SHINHOO | Циркуляционный насос PROMO SHINHOO 71411002 | 9 736 ₽ | |
 | 71211007 | SHINHOO | Циркуляционный насос BASIC S SHINHOO 71211007 | 7 770 ₽ | |
 | 71111001 | SHINHOO | Циркуляционный насос MASTER S SHINHOO 71111001 | 19 196 ₽ | |
 | 71211011 | SHINHOO | Циркуляционный насос BASIC 32-12 SHINHOO 71211011 | По запросу | |
 | 6953 | Sanext | Циркуляционный насос SX 25-80 180 Sanext 6953 | По запросу | |
| 6951 | Sanext | Циркуляционный насос SX 25-40 180 Sanext 6951 | По запросу | |
 | RCP-0005-151780 | ROMMER | Циркуляционный насос ROMMER RCP-0005-151780 | 9 345 ₽ | |
| 6952 | Sanext | Циркуляционный насос SX 25-60 180 Sanext 6952 | По запросу | |
 | RCP-0004-3260180 | ROMMER | Циркуляционный насос ROMMER RCP-0004-3260180 | 4 391 ₽ | |
 | RCP-0004-3280180 | ROMMER | Циркуляционный насос ROMMER RCP-0004-3280180 | 8 395 ₽ | |
 | RCP-0004-2560180 | ROMMER | Циркуляционный насос ROMMER RCP-0004-2560180 | 4 216 ₽ | |
 | RCP-0004-2540180 | ROMMER | Циркуляционный насос ROMMER RCP-0004-2540180 | 4 096 ₽ | |
 | RCP-0004-3240180 | ROMMER | Циркуляционный насос ROMMER RCP-0004-3240180 | 4 019 ₽ | |
 | RCP-0004-2580180 | ROMMER | Циркуляционный насос ROMMER RCP-0004-2580180 | 8 224 ₽ | |
 | PROFI 25/60-130 | ROMMER | Циркуляционный насос ROMMER PROFI 25/60-130 | 6 311 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Насос преодолевает сопротивление сети
В замкнутой системе отопления статическая высота здания сама по себе не равна требуемому напору циркуляционного насоса. Расчёт учитывает потери давления в трубах, фитингах, арматуре, теплообменниках, радиаторах и регулирующих клапанах при проектном расходе
- Для определения рабочей точки
- Суммируют расходы обслуживаемых ветвей
- Определяют сопротивление расчётного кольца
- Проверяют положение точки на характеристике выбранной скорости
- Оценивают режим при закрытии термостатических клапанов
Избыточный запас способен вызвать шум, перерасход электроэнергии и нестабильную работу регулирования. Недостаточный напор приводит к слабой циркуляции в удалённых приборах
Для контуров ГВС отдельно учитывают санитарный температурный режим и материалы, допустимые для воды соответствующего качества. В системах охлаждения проверяют возможность образования конденсата и допустимую температуру жидкости. Если в установке несколько насосов, алгоритм резервирования и чередования согласуют со шкафом управления
Ступенчатое управление для стабильной сети
Модели с несколькими скоростями позволяют вручную выбрать характеристику. Такой вариант применяют, когда сопротивление контура меняется незначительно и режим заранее понятен
- Проверяют
- Рабочую точку на каждой ступени
- Допустимый шум и потребление
Постоянный перепад для коллекторных контуров
Электронное регулирование поддерживает заданный перепад при изменении расхода. Режим выбирают с учётом схемы, балансировки и работы исполнительной арматуры
- Полезно учесть
- Минимальный расход через источник тепла
- Настройки перепускных и балансировочных клапанов
Пропорциональный перепад для переменной нагрузки
При закрытии клапанов насос снижает создаваемый напор вместе с расходом. Это помогает уменьшить шум, если режим соответствует конфигурации трубопроводной сети
- Для настройки
- Начинают с расчётного значения
- Корректируют по результатам наладки
Положение вала влияет на смазку подшипников
Для распространённых конструкций вал двигателя располагают горизонтально, а направление потока сверяют со стрелкой на корпусе. Электронный модуль ориентируют в разрешённое производителем положение и защищают от попадания воды на клеммную коробку
Перед насосом обеспечивают чистоту системы, промывку и удаление воздуха. Состав воды или водогликолевой смеси должен соответствовать допустимым значениям конкретной модели
- При замене существующего насоса
- Сверяют монтажную длину и присоединительные размеры
- Проверяют напряжение, кабель и защитный аппарат
- Оставляют доступ для настройки и демонтажа
| Группа данных | Что сравнить | Почему важно |
|---|---|---|
| Гидравлика | Расход, напор, кривые регулирования | Соответствие рабочей точке |
| Подключение | DN, резьба или фланец, длина | Совместимость с трубопроводом |
| Среда | Температура, гликоль, давление | Ресурс материалов и подшипников |
| Автоматика | Скорости, режимы, интерфейсы | Адаптация к нагрузке системы |
| Точное исполнение выбирают по проектной рабочей точке и документации серии | ||
Нужно ли добавлять высоту дома к напору насоса
В закрытом заполненном контуре насос в основном преодолевает гидравлическое сопротивление, а не поднимает воду на полную высоту здания
Почему насос нельзя ставить валом вертикально
Для многих моделей это нарушает условия смазки и охлаждения, поэтому допустимое положение всегда сверяют с инструкцией
Можно ли использовать модель для водогликолевой смеси
Только если производитель допускает такую среду, а концентрация, температура и пересчитанная гидравлика соответствуют паспорту
Что означает число после диаметра в маркировке
У разных серий обозначение может отражать номинальный размер и максимальный напор, но расшифровку проверяют в документации конкретного производителя
