Насосы с мокрым ротором
Насосы с мокрым ротором обеспечивают циркуляцию теплоносителя в отоплении, ГВС, охлаждении и отдельных технологических контурах. Перекачиваемая жидкость охлаждает двигатель и смазывает подшипники, поэтому такие агрегаты компактны и подходят для установки непосредственно в трубопровод при соблюдении требований к качеству среды
- Основные параметры подбора
- Расчётный расход и потери давления в самом неблагоприятном контуре
- Резьбовое или фланцевое присоединение и номинальный диаметр
- Монтажная длина, напряжение и алгоритм регулирования
- Температура, состав теплоносителя и рабочее давление
В PUMPING представлены модели ImpPumps, Grundfos, Wilo, DAB, Native, Vodotok, Calpeda, Ebara и других марок. Сравнивать их корректно по кривым Q–H и режимам управления, а не только по максимальному напору в маркировке
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | 95906413 | Grundfos | Насос UPSD32-50 180 1x230V 50Hz Grundfos 95906413 | По запросу | |
 | 96408907 | Grundfos | Насос UPSD40-60/2 F 1x230-240V Grundfos 96408907 | По запросу | |

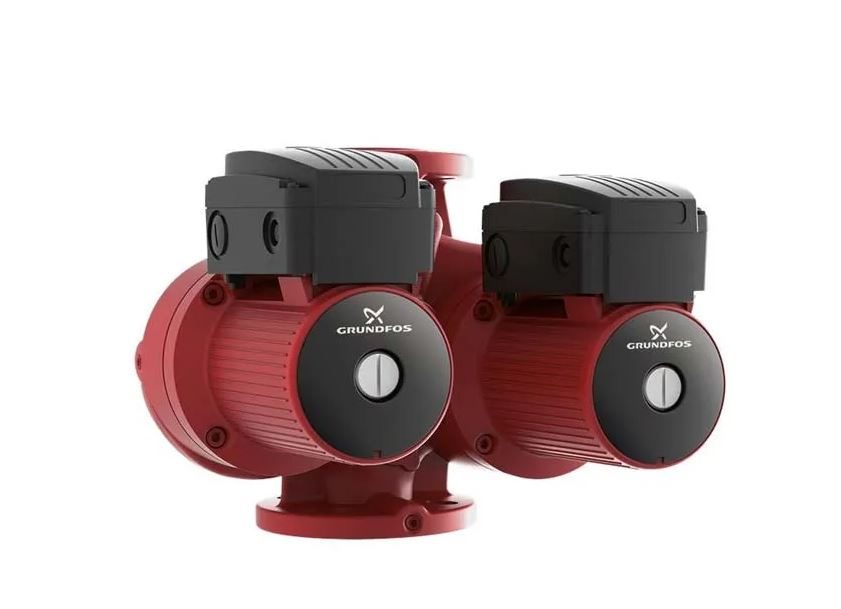

 | 95906484 | Grundfos | Насос UPSD32-100 F 220 1x230V Grundfos 95906484 | По запросу | |

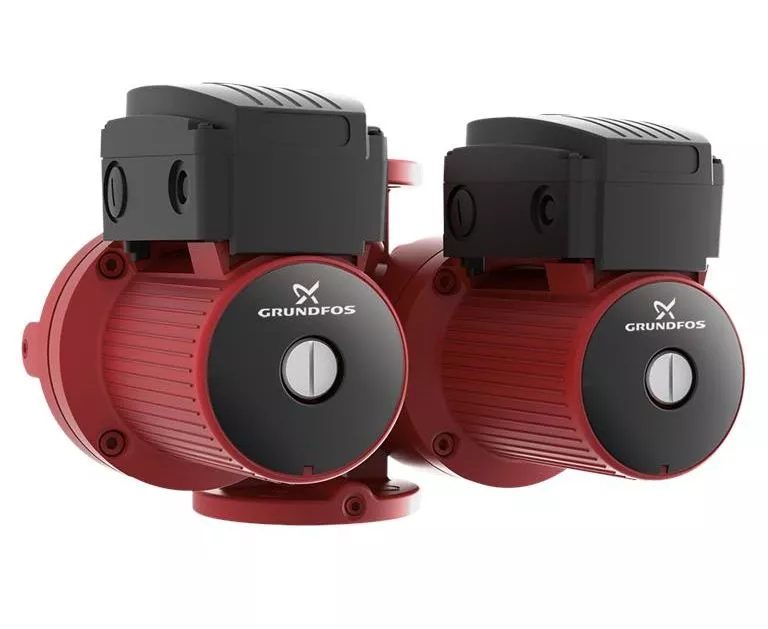

 | 96401783 | Grundfos | Насос UPSD32-60 F 1x230-240V Grundfos 96401783 | По запросу | |

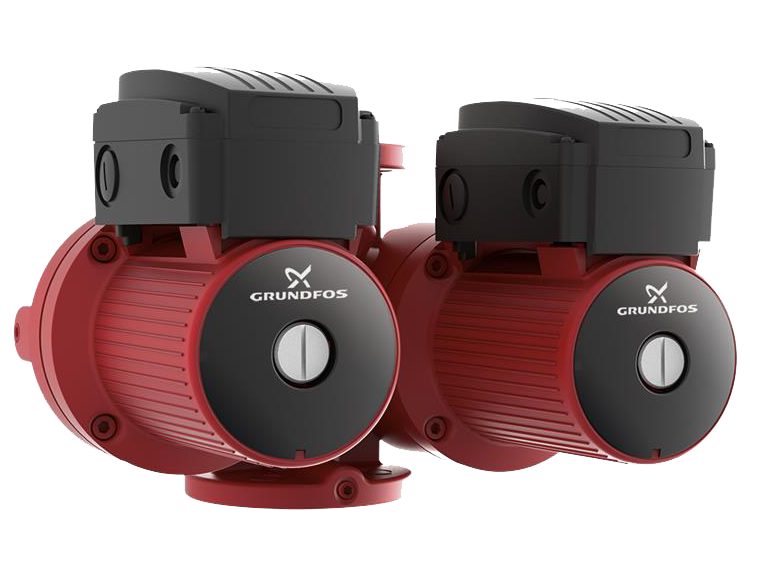

 | 96401843 | Grundfos | Насос UPSD32-120 F 3x400-415V Grundfos 96401843 | По запросу | |
 | 96401841 | Grundfos | Насос UPSD32-120 F 1x230-240V Grundfos 96401841 | 208 800 ₽ | |

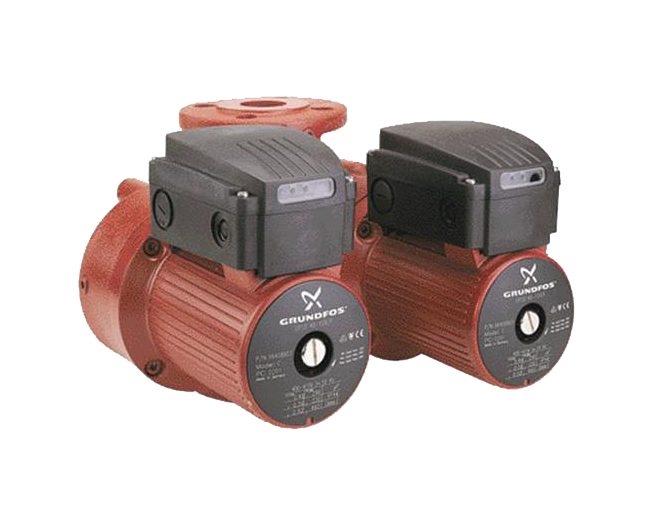

 | 96408897 | Grundfos | Насос UPSD 32- 30 F 3x400V 50Hz Grundfos 96408897 | По запросу | |

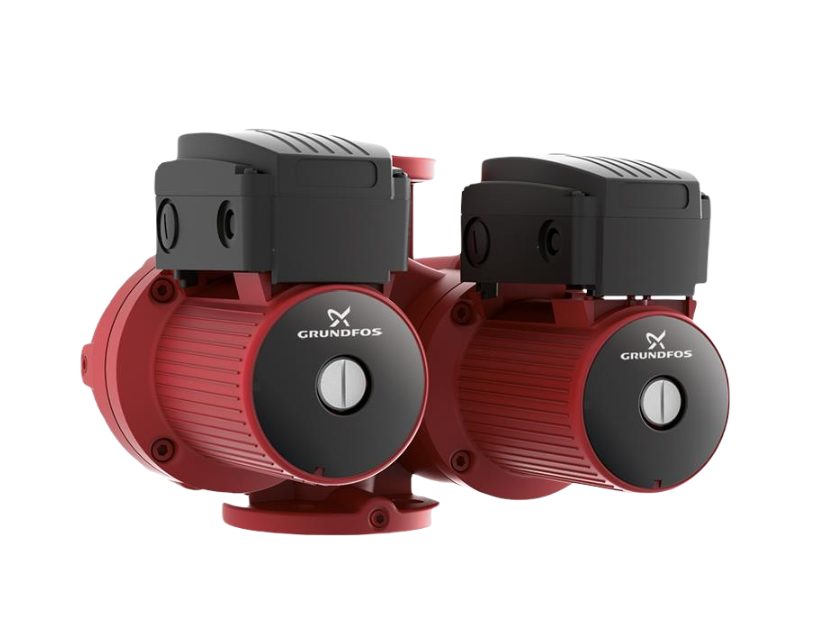

 | 96402284 | Grundfos | Насос UPSD 65-120 F 3x400-415V Grundfos 96402284 | По запросу | |

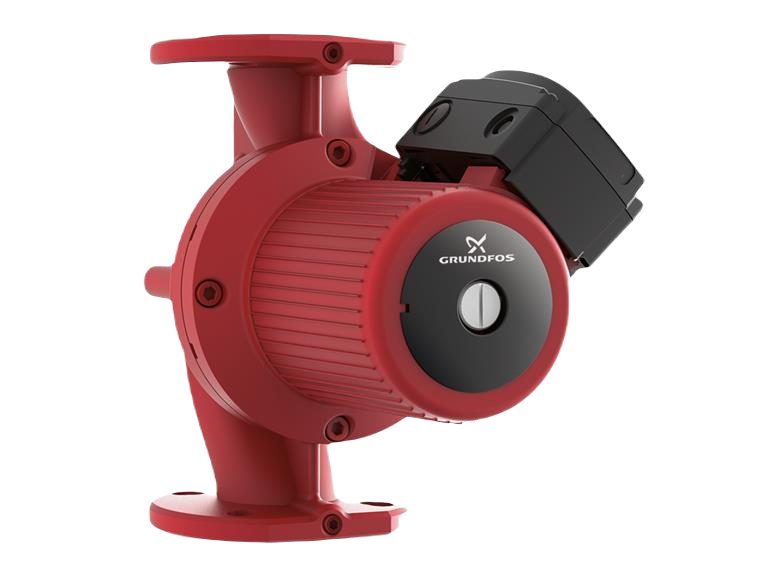

 | 96402391 | Grundfos | Насос UPS80-60 F 3x400-415V PN6 Grundfos 96402391 | По запросу | |

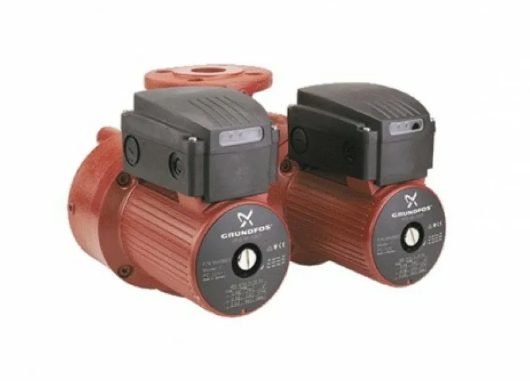

 | 96408932 | Grundfos | Насос UPSD 65-30 F340 DM Grundfos 96408932 | По запросу | |
| 96402441 | Grundfos | Насос UPS80-120 F 3x400-415V Grundfos 96402441 | 183 802 ₽ | |

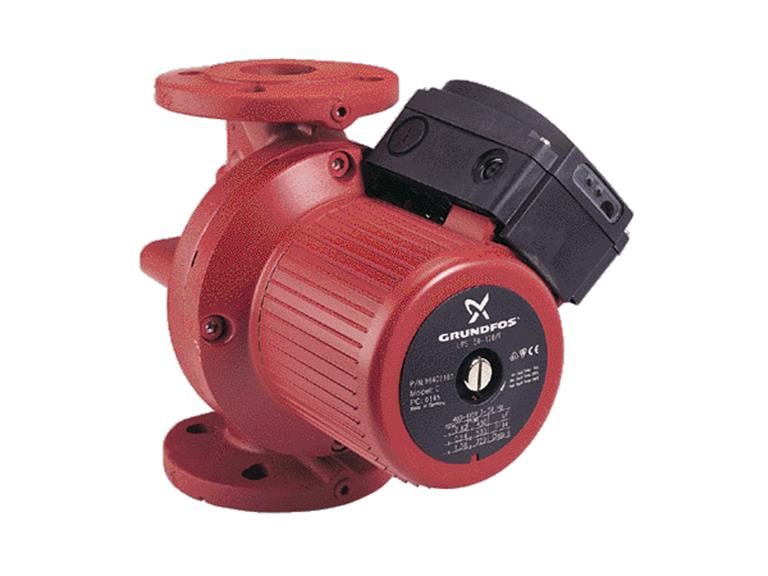

 | 96402264 | Grundfos | Насос UPS65-60/2 F B Grundfos 96402264 | 38 106 ₽ | |
| 96402440 | Grundfos | Насос UPS80-120 F 3x400-415V PN6 Grundfos 96402440 | По запросу | |
| 96402392 | Grundfos | Насос UPS80-60 F 3x400-415V PN10 Grundfos 96402392 | По запросу | |

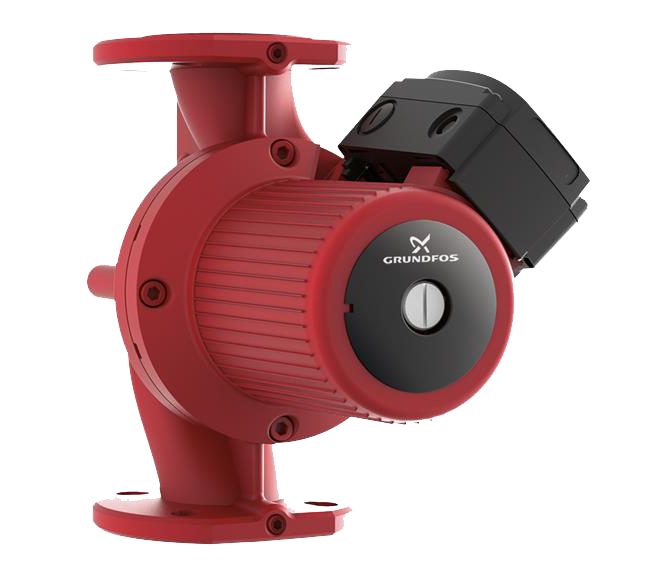

 | 96402316 | Grundfos | Насос UPS65-180 F 3x400-415V Grundfos 96402316 | 148 954 ₽ | |

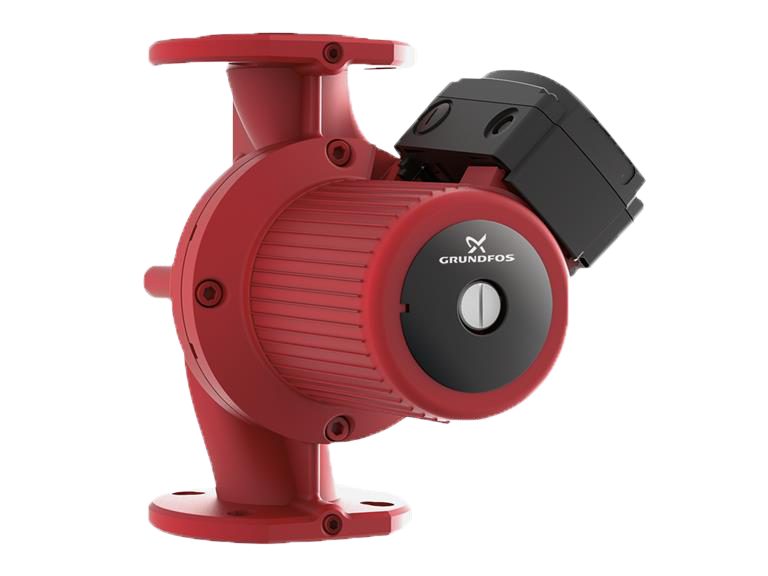

 | 96430298 | Grundfos | Насос UPS65-185 F 3x400-415V Grundfos 96430298 | По запросу | |

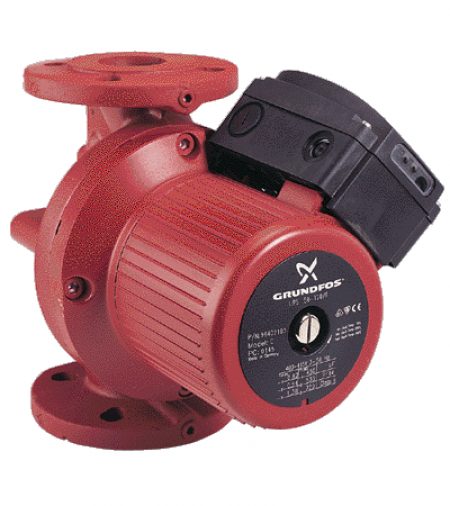

 | 96402258 | Grundfos | Насос UPS65-60/2 F 1x230-240V Grundfos 96402258 | По запросу | |

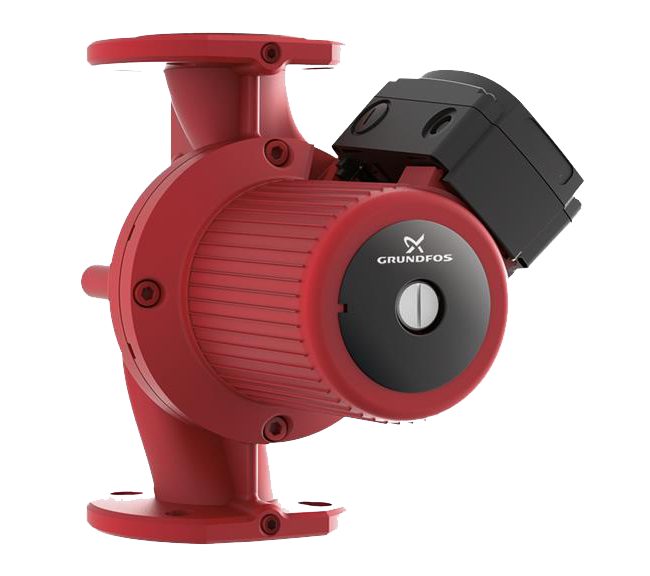

 | 96402280 | Grundfos | Насос UPS65-120 F 3x400-415V Grundfos 96402280 | 136 128 ₽ | |
| 96402278 | Grundfos | Насос UPS65-120 F 1x230-240V Grundfos 96402278 | 147 228 ₽ | |

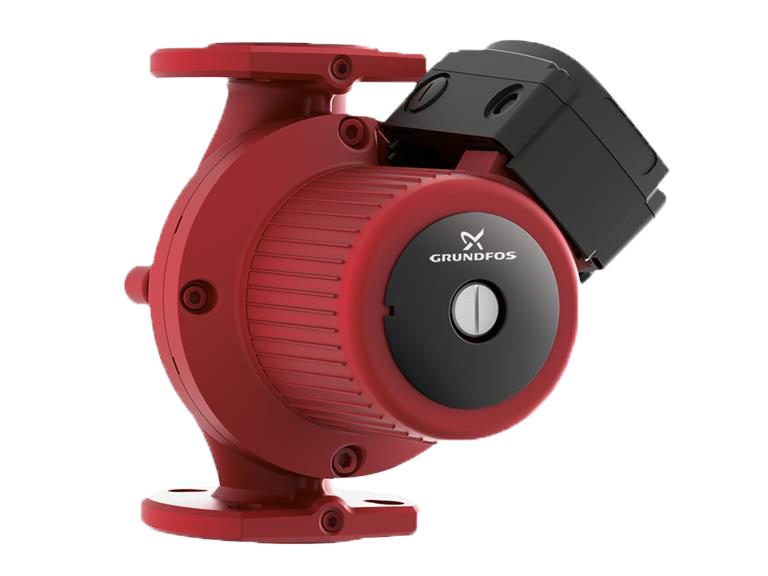

 | 96430297 | Grundfos | Насос UPS50-185 F 3x400-415V Grundfos 96430297 | По запросу |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Насос преодолевает сопротивление сети
В замкнутой системе отопления статическая высота здания сама по себе не равна требуемому напору циркуляционного насоса. Расчёт учитывает потери давления в трубах, фитингах, арматуре, теплообменниках, радиаторах и регулирующих клапанах при проектном расходе
- Для определения рабочей точки
- Суммируют расходы обслуживаемых ветвей
- Определяют сопротивление расчётного кольца
- Проверяют положение точки на характеристике выбранной скорости
- Оценивают режим при закрытии термостатических клапанов
Избыточный запас способен вызвать шум, перерасход электроэнергии и нестабильную работу регулирования. Недостаточный напор приводит к слабой циркуляции в удалённых приборах
Для контуров ГВС отдельно учитывают санитарный температурный режим и материалы, допустимые для воды соответствующего качества. В системах охлаждения проверяют возможность образования конденсата и допустимую температуру жидкости. Если в установке несколько насосов, алгоритм резервирования и чередования согласуют со шкафом управления
Ступенчатое управление для стабильной сети
Модели с несколькими скоростями позволяют вручную выбрать характеристику. Такой вариант применяют, когда сопротивление контура меняется незначительно и режим заранее понятен
- Проверяют
- Рабочую точку на каждой ступени
- Допустимый шум и потребление
Постоянный перепад для коллекторных контуров
Электронное регулирование поддерживает заданный перепад при изменении расхода. Режим выбирают с учётом схемы, балансировки и работы исполнительной арматуры
- Полезно учесть
- Минимальный расход через источник тепла
- Настройки перепускных и балансировочных клапанов
Пропорциональный перепад для переменной нагрузки
При закрытии клапанов насос снижает создаваемый напор вместе с расходом. Это помогает уменьшить шум, если режим соответствует конфигурации трубопроводной сети
- Для настройки
- Начинают с расчётного значения
- Корректируют по результатам наладки
Положение вала влияет на смазку подшипников
Для распространённых конструкций вал двигателя располагают горизонтально, а направление потока сверяют со стрелкой на корпусе. Электронный модуль ориентируют в разрешённое производителем положение и защищают от попадания воды на клеммную коробку
Перед насосом обеспечивают чистоту системы, промывку и удаление воздуха. Состав воды или водогликолевой смеси должен соответствовать допустимым значениям конкретной модели
- При замене существующего насоса
- Сверяют монтажную длину и присоединительные размеры
- Проверяют напряжение, кабель и защитный аппарат
- Оставляют доступ для настройки и демонтажа
| Группа данных | Что сравнить | Почему важно |
|---|---|---|
| Гидравлика | Расход, напор, кривые регулирования | Соответствие рабочей точке |
| Подключение | DN, резьба или фланец, длина | Совместимость с трубопроводом |
| Среда | Температура, гликоль, давление | Ресурс материалов и подшипников |
| Автоматика | Скорости, режимы, интерфейсы | Адаптация к нагрузке системы |
| Точное исполнение выбирают по проектной рабочей точке и документации серии | ||
Нужно ли добавлять высоту дома к напору насоса
В закрытом заполненном контуре насос в основном преодолевает гидравлическое сопротивление, а не поднимает воду на полную высоту здания
Почему насос нельзя ставить валом вертикально
Для многих моделей это нарушает условия смазки и охлаждения, поэтому допустимое положение всегда сверяют с инструкцией
Можно ли использовать модель для водогликолевой смеси
Только если производитель допускает такую среду, а концентрация, температура и пересчитанная гидравлика соответствуют паспорту
Что означает число после диаметра в маркировке
У разных серий обозначение может отражать номинальный размер и максимальный напор, но расшифровку проверяют в документации конкретного производителя
