Насосы с мокрым ротором
Насосы с мокрым ротором обеспечивают циркуляцию теплоносителя в отоплении, ГВС, охлаждении и отдельных технологических контурах. Перекачиваемая жидкость охлаждает двигатель и смазывает подшипники, поэтому такие агрегаты компактны и подходят для установки непосредственно в трубопровод при соблюдении требований к качеству среды
- Основные параметры подбора
- Расчётный расход и потери давления в самом неблагоприятном контуре
- Резьбовое или фланцевое присоединение и номинальный диаметр
- Монтажная длина, напряжение и алгоритм регулирования
- Температура, состав теплоносителя и рабочее давление
В PUMPING представлены модели ImpPumps, Grundfos, Wilo, DAB, Native, Vodotok, Calpeda, Ebara и других марок. Сравнивать их корректно по кривым Q–H и режимам управления, а не только по максимальному напору в маркировке
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|

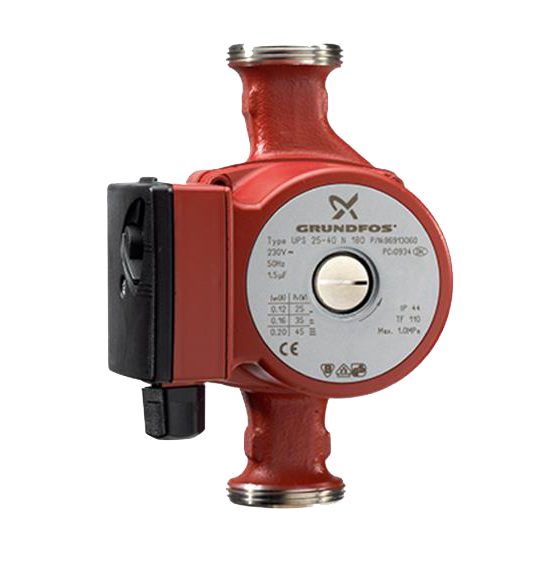

 | 96913060 | Grundfos | Насос UPS25-40 N 180 1x230V 50Hz Grundfos 96913060 | 27 740 ₽ | |

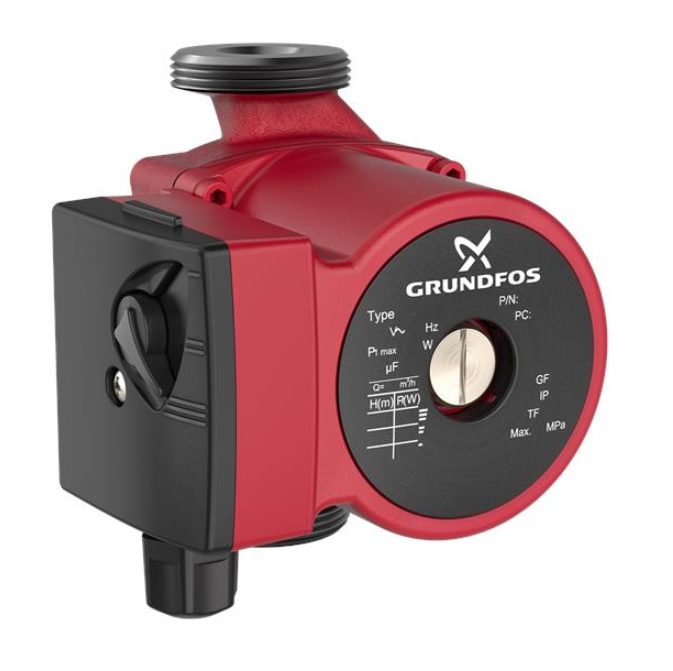

 | 96281376 | Grundfos | Насос UPS25-40 130 1x230V 50Hz Grundfos 96281376 | 13 474 ₽ | |

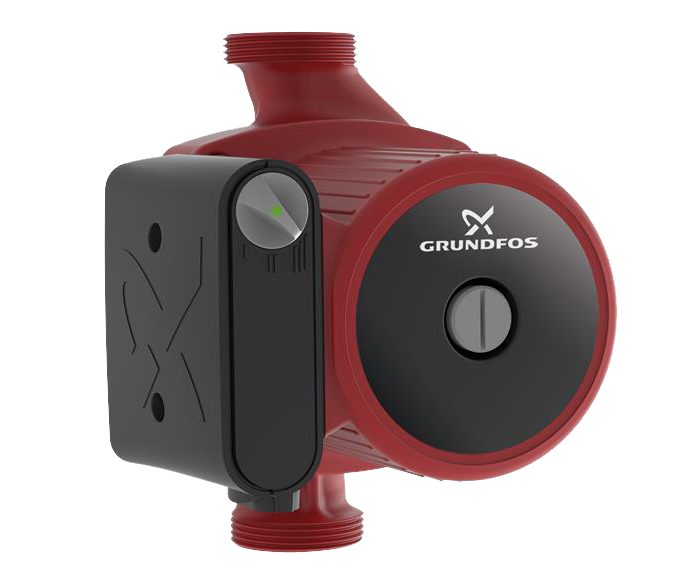

 | 52588344 | Grundfos | Насос UPS25-125 180 1x230V 50Hz Grundfos 52588344 | По запросу | |

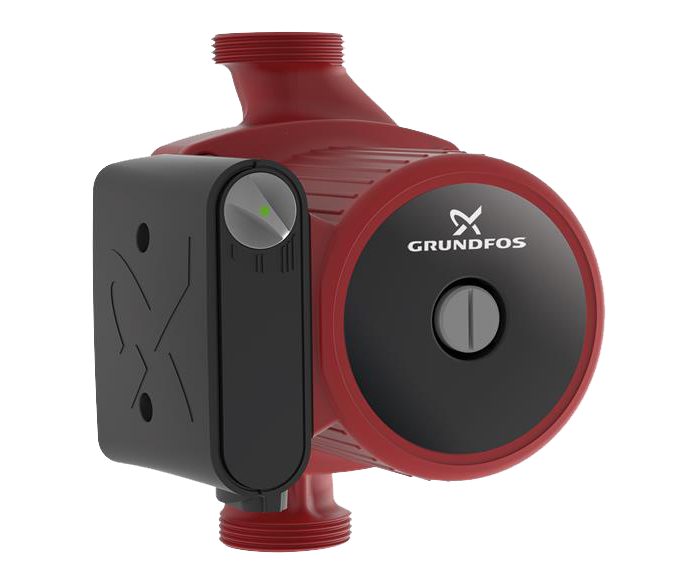

 | 59543000 | Grundfos | Насос UPS25-30 180 1x230V 50Hz Grundfos 59543000 | По запросу | |
 | 96281477 | Grundfos | Насос UPS25-60 180 1x230V 50Hz Grundfos 96281477 | 17 880 ₽ | |

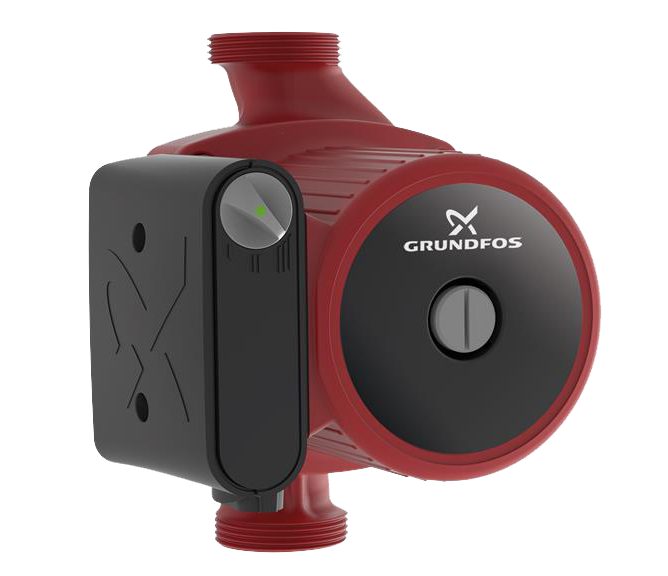

 | 96621354 | Grundfos | Насос UPS25-70 180 1x230V 50Hz Grundfos 96621354 | 25 560 ₽ | |

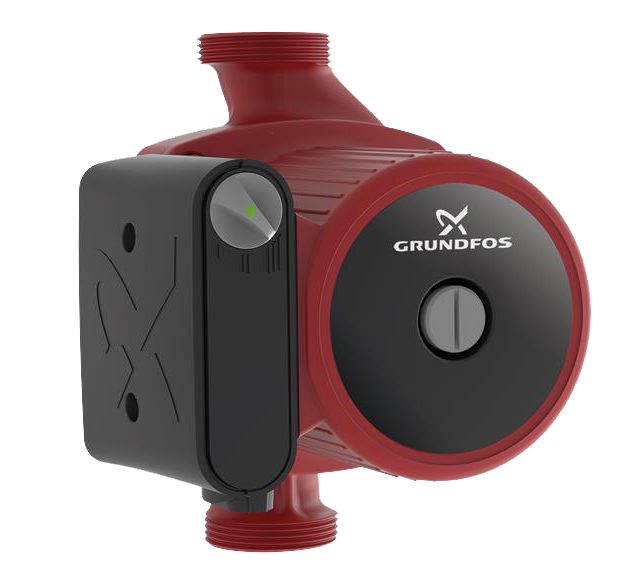

 | 52588336 | Grundfos | Насос UPS25-120 180 1x230V 50Hz Grundfos 52588336 | 46 400 ₽ | |
 | 95906480 | Grundfos | Насос UPS25-100 180 1x230V 50Hz Grundfos 95906480 | 54 480 ₽ | |

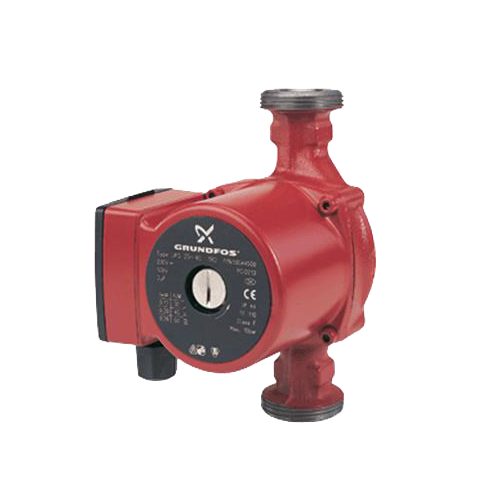

 | 96281471 | Grundfos | Насос UPS15-60 130 1x230V 50Hz Grundfos 96281471 | 18 000 ₽ | |

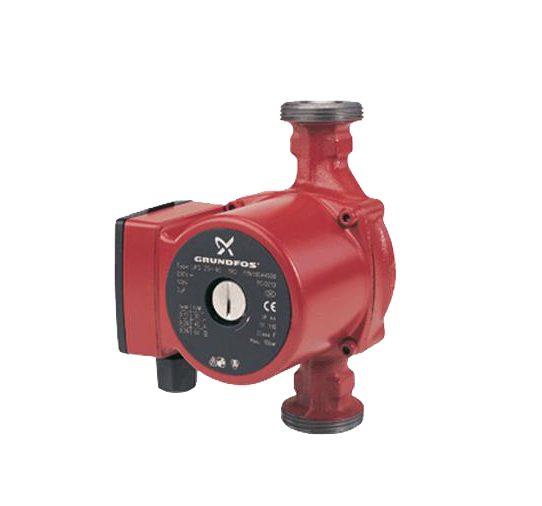

 | 96281472 | Grundfos | Насос UPS20-60 130 1x230V 50Hz Grundfos 96281472 | 18 720 ₽ | |

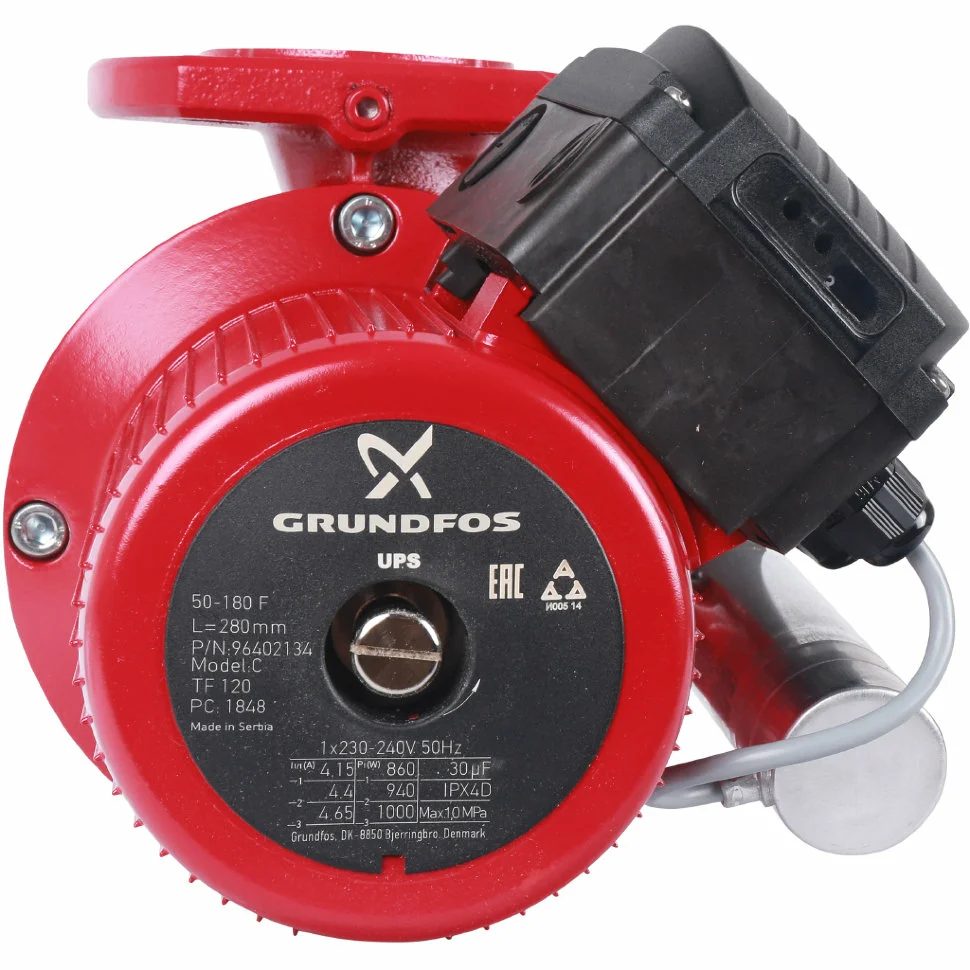

 | GRN56541805 | Grundfos | Насос UPS 50-180 F 3x400V Grundfos GRN56541805 | По запросу | |

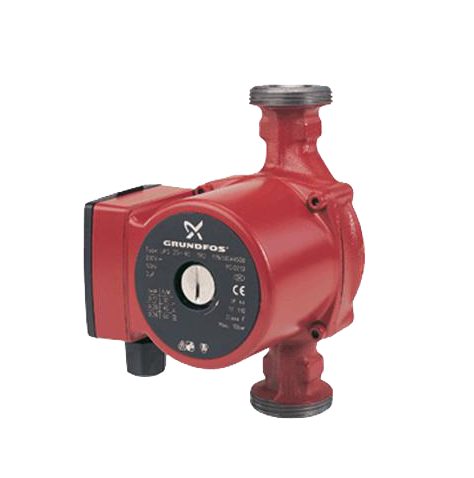

 | 96281368 | Grundfos | Насос UPS15-40 130 1x230V 50Hz Grundfos 96281368 | По запросу | |

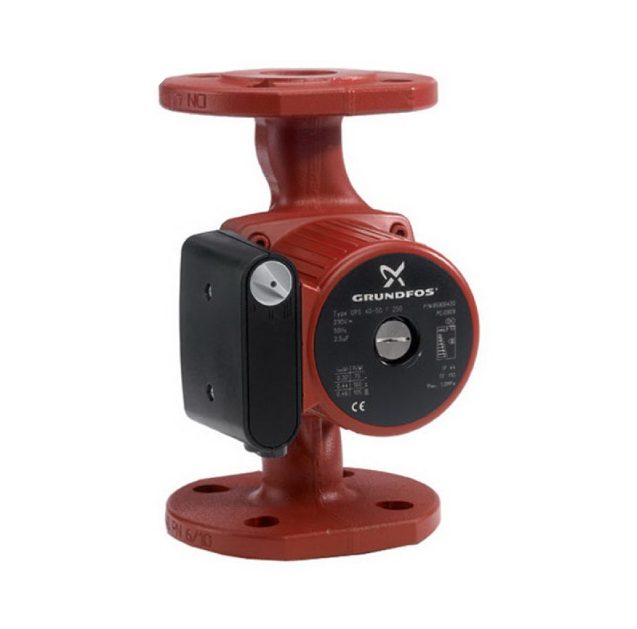

 | 52022110 | Grundfos | Насос UPS 40-80 F 250 Grundfos 52022110 | По запросу | |

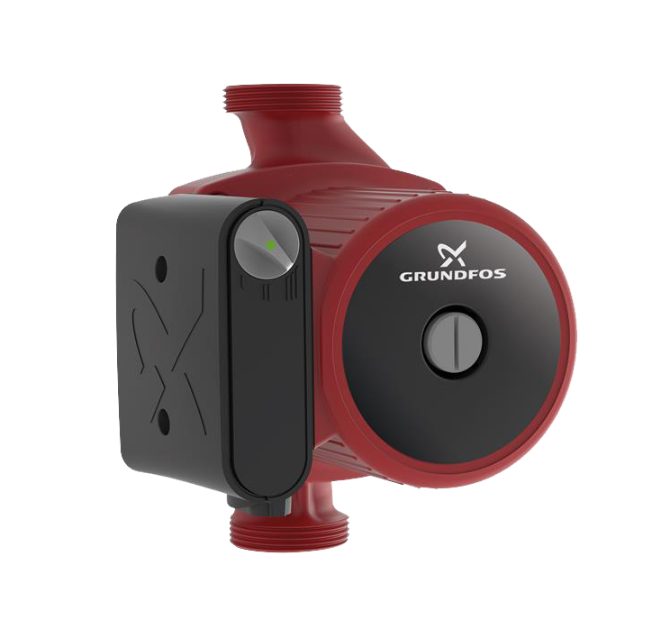

 | 95906442 | Grundfos | Насос UPS 32-80 180 1x230V 50Hz Grundfos 95906442 | 55 354 ₽ | |

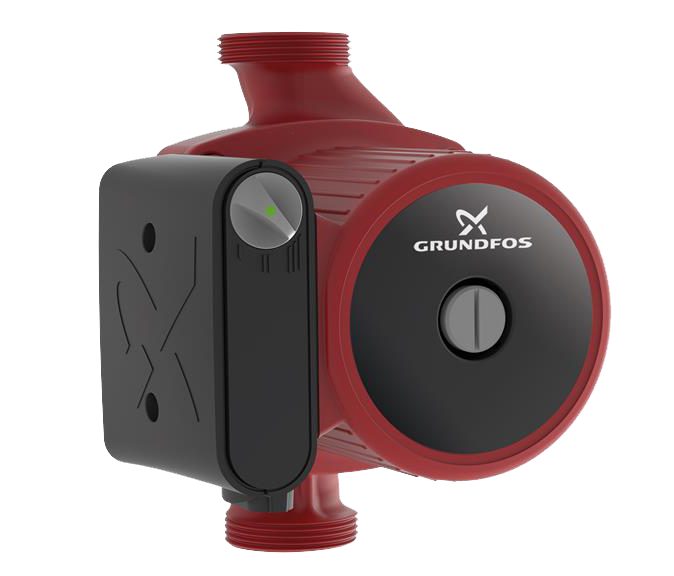

 | 95906440 | Grundfos | Насос UPS 25-80 180 1x230V 50Hz Grundfos 95906440 | 37 200 ₽ | |

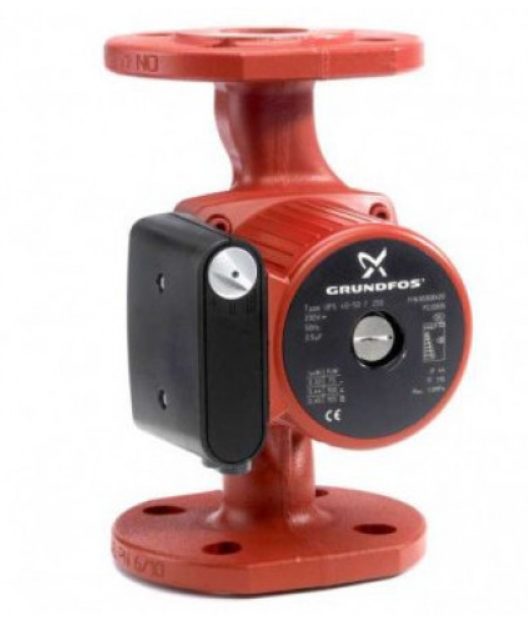

 | 95906483 | Grundfos | Насос UPS 32-100 F 220 1x230V Grundfos 95906483 | По запросу | |
| 59546800 | Grundfos | Насос UPS 25-60 180 DM Grundfos 59546800 | По запросу | |

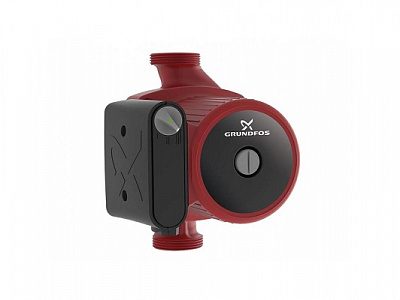

 | 98368443 | Grundfos | Насос UPS 25-60 180 1х230В EU Grundfos 98368443 | 18 454 ₽ | |
| 95906429 | Grundfos | Насос UPS 25-80 180 1x230V 50Hz Grundfos 95906429 | 49 751 ₽ | |

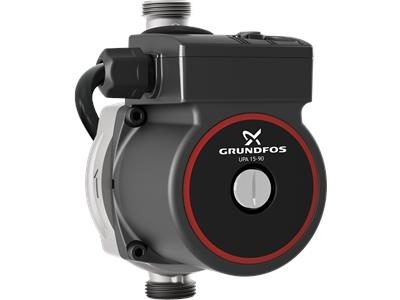

 | 99539041 | Grundfos | Насос UPA 15-90 N Grundfos 99539041 | 34 399 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Насос преодолевает сопротивление сети
В замкнутой системе отопления статическая высота здания сама по себе не равна требуемому напору циркуляционного насоса. Расчёт учитывает потери давления в трубах, фитингах, арматуре, теплообменниках, радиаторах и регулирующих клапанах при проектном расходе
- Для определения рабочей точки
- Суммируют расходы обслуживаемых ветвей
- Определяют сопротивление расчётного кольца
- Проверяют положение точки на характеристике выбранной скорости
- Оценивают режим при закрытии термостатических клапанов
Избыточный запас способен вызвать шум, перерасход электроэнергии и нестабильную работу регулирования. Недостаточный напор приводит к слабой циркуляции в удалённых приборах
Для контуров ГВС отдельно учитывают санитарный температурный режим и материалы, допустимые для воды соответствующего качества. В системах охлаждения проверяют возможность образования конденсата и допустимую температуру жидкости. Если в установке несколько насосов, алгоритм резервирования и чередования согласуют со шкафом управления
Ступенчатое управление для стабильной сети
Модели с несколькими скоростями позволяют вручную выбрать характеристику. Такой вариант применяют, когда сопротивление контура меняется незначительно и режим заранее понятен
- Проверяют
- Рабочую точку на каждой ступени
- Допустимый шум и потребление
Постоянный перепад для коллекторных контуров
Электронное регулирование поддерживает заданный перепад при изменении расхода. Режим выбирают с учётом схемы, балансировки и работы исполнительной арматуры
- Полезно учесть
- Минимальный расход через источник тепла
- Настройки перепускных и балансировочных клапанов
Пропорциональный перепад для переменной нагрузки
При закрытии клапанов насос снижает создаваемый напор вместе с расходом. Это помогает уменьшить шум, если режим соответствует конфигурации трубопроводной сети
- Для настройки
- Начинают с расчётного значения
- Корректируют по результатам наладки
Положение вала влияет на смазку подшипников
Для распространённых конструкций вал двигателя располагают горизонтально, а направление потока сверяют со стрелкой на корпусе. Электронный модуль ориентируют в разрешённое производителем положение и защищают от попадания воды на клеммную коробку
Перед насосом обеспечивают чистоту системы, промывку и удаление воздуха. Состав воды или водогликолевой смеси должен соответствовать допустимым значениям конкретной модели
- При замене существующего насоса
- Сверяют монтажную длину и присоединительные размеры
- Проверяют напряжение, кабель и защитный аппарат
- Оставляют доступ для настройки и демонтажа
| Группа данных | Что сравнить | Почему важно |
|---|---|---|
| Гидравлика | Расход, напор, кривые регулирования | Соответствие рабочей точке |
| Подключение | DN, резьба или фланец, длина | Совместимость с трубопроводом |
| Среда | Температура, гликоль, давление | Ресурс материалов и подшипников |
| Автоматика | Скорости, режимы, интерфейсы | Адаптация к нагрузке системы |
| Точное исполнение выбирают по проектной рабочей точке и документации серии | ||
Нужно ли добавлять высоту дома к напору насоса
В закрытом заполненном контуре насос в основном преодолевает гидравлическое сопротивление, а не поднимает воду на полную высоту здания
Почему насос нельзя ставить валом вертикально
Для многих моделей это нарушает условия смазки и охлаждения, поэтому допустимое положение всегда сверяют с инструкцией
Можно ли использовать модель для водогликолевой смеси
Только если производитель допускает такую среду, а концентрация, температура и пересчитанная гидравлика соответствуют паспорту
Что означает число после диаметра в маркировке
У разных серий обозначение может отражать номинальный размер и максимальный напор, но расшифровку проверяют в документации конкретного производителя
