Насосы с мокрым ротором
Насосы с мокрым ротором обеспечивают циркуляцию теплоносителя в отоплении, ГВС, охлаждении и отдельных технологических контурах. Перекачиваемая жидкость охлаждает двигатель и смазывает подшипники, поэтому такие агрегаты компактны и подходят для установки непосредственно в трубопровод при соблюдении требований к качеству среды
- Основные параметры подбора
- Расчётный расход и потери давления в самом неблагоприятном контуре
- Резьбовое или фланцевое присоединение и номинальный диаметр
- Монтажная длина, напряжение и алгоритм регулирования
- Температура, состав теплоносителя и рабочее давление
В PUMPING представлены модели ImpPumps, Grundfos, Wilo, DAB, Native, Vodotok, Calpeda, Ebara и других марок. Сравнивать их корректно по кривым Q–H и режимам управления, а не только по максимальному напору в маркировке
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | 156FBC30003 | FANCY | Насос FBC12-50F FANCY 156FBC30003 | По запросу | |
 | 156FB330018 | FANCY | Насос FB25-15-180 FANCY 156FB330018 | 8 453 ₽ | |
 | 156FBS30005 | FANCY | Насос FBS 65-5F FANCY 156FBS30005 | 52 226 ₽ | |
 | 156FBGF0001 | FANCY | Насос FBG40-12F-220 FANCY 156FBGF0001 | 15 204 ₽ | |

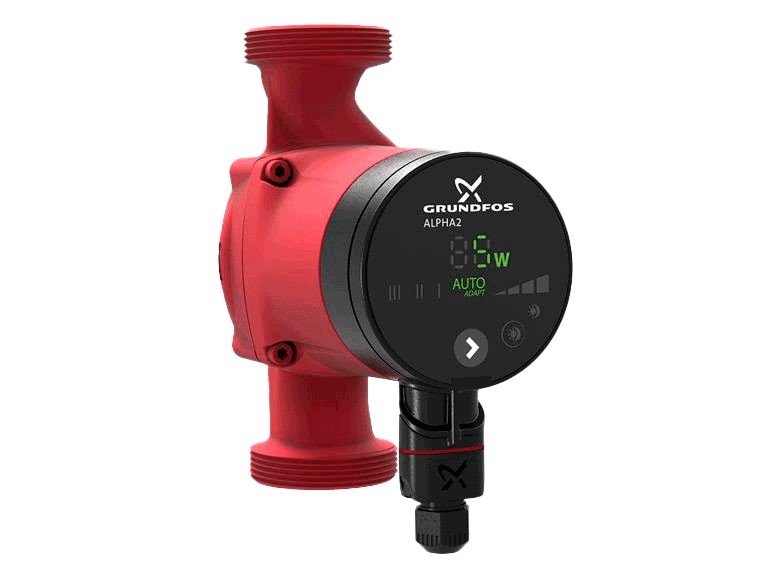

 | 95047512 | Grundfos | Насос ALPHA 2 32-40 1x230V 50Hz Grundfos 95047512 | По запросу | |
 | 156FBD30000 | FANCY | Насос FBD15-18 FANCY 156FBD30000 | По запросу | |
| 156FBS30008 | FANCY | Насос FBS 65-12F FANCY 156FBS30008 | 66 821 ₽ | |
| 156FBS30009 | FANCY | Насос FBS 80-10F FANCY 156FBS30009 | 58 796 ₽ | |
| 156FBS30006 | FANCY | Насос FBS 65-8F FANCY 156FBS30006 | 52 226 ₽ | |
| 156FBS30010 | FANCY | Насос FBS 80-12F FANCY 156FBS30010 | 68 404 ₽ | |
| 156FBS30007 | FANCY | Насос FBS 65-10F FANCY 156FBS30007 | 57 342 ₽ | |
 | 156FBGFM013 | FANCY | Насос FBG80-12F-360 230 V FANCY 156FBGFM013 | 65 855 ₽ | |
| 156FBS30004 | FANCY | Насос FBS 50-20F FANCY 156FBS30004 | 63 098 ₽ | |
| 156FBGFM012 | FANCY | Насос FBG80-10F-360 230 V FANCY 156FBGFM012 | 56 319 ₽ | |
| 156FBS30002 | FANCY | Насос FBS 50-12F FANCY 156FBS30002 | 53 761 ₽ | |
| 156FBS30000 | FANCY | Насос FBS 40-12F FANCY 156FBS30000 | 47 836 ₽ | |
| 156FBGFM011 | FANCY | Насос FBG65-12F-300 230 V FANCY 156FBGFM011 | 27 440 ₽ | |
| 156FBGF0010 | FANCY | Насос FBG80-10F-360 FANCY 156FBGF0010 | 56 362 ₽ | |
| 156FBGF0009 | FANCY | Насос FBG65-12F-300 FANCY 156FBGF0009 | 27 419 ₽ | |
| 156FB330017 | FANCY | Насос FB25-12-180 FANCY 156FB330017 | 6 836 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Насос преодолевает сопротивление сети
В замкнутой системе отопления статическая высота здания сама по себе не равна требуемому напору циркуляционного насоса. Расчёт учитывает потери давления в трубах, фитингах, арматуре, теплообменниках, радиаторах и регулирующих клапанах при проектном расходе
- Для определения рабочей точки
- Суммируют расходы обслуживаемых ветвей
- Определяют сопротивление расчётного кольца
- Проверяют положение точки на характеристике выбранной скорости
- Оценивают режим при закрытии термостатических клапанов
Избыточный запас способен вызвать шум, перерасход электроэнергии и нестабильную работу регулирования. Недостаточный напор приводит к слабой циркуляции в удалённых приборах
Для контуров ГВС отдельно учитывают санитарный температурный режим и материалы, допустимые для воды соответствующего качества. В системах охлаждения проверяют возможность образования конденсата и допустимую температуру жидкости. Если в установке несколько насосов, алгоритм резервирования и чередования согласуют со шкафом управления
Ступенчатое управление для стабильной сети
Модели с несколькими скоростями позволяют вручную выбрать характеристику. Такой вариант применяют, когда сопротивление контура меняется незначительно и режим заранее понятен
- Проверяют
- Рабочую точку на каждой ступени
- Допустимый шум и потребление
Постоянный перепад для коллекторных контуров
Электронное регулирование поддерживает заданный перепад при изменении расхода. Режим выбирают с учётом схемы, балансировки и работы исполнительной арматуры
- Полезно учесть
- Минимальный расход через источник тепла
- Настройки перепускных и балансировочных клапанов
Пропорциональный перепад для переменной нагрузки
При закрытии клапанов насос снижает создаваемый напор вместе с расходом. Это помогает уменьшить шум, если режим соответствует конфигурации трубопроводной сети
- Для настройки
- Начинают с расчётного значения
- Корректируют по результатам наладки
Положение вала влияет на смазку подшипников
Для распространённых конструкций вал двигателя располагают горизонтально, а направление потока сверяют со стрелкой на корпусе. Электронный модуль ориентируют в разрешённое производителем положение и защищают от попадания воды на клеммную коробку
Перед насосом обеспечивают чистоту системы, промывку и удаление воздуха. Состав воды или водогликолевой смеси должен соответствовать допустимым значениям конкретной модели
- При замене существующего насоса
- Сверяют монтажную длину и присоединительные размеры
- Проверяют напряжение, кабель и защитный аппарат
- Оставляют доступ для настройки и демонтажа
| Группа данных | Что сравнить | Почему важно |
|---|---|---|
| Гидравлика | Расход, напор, кривые регулирования | Соответствие рабочей точке |
| Подключение | DN, резьба или фланец, длина | Совместимость с трубопроводом |
| Среда | Температура, гликоль, давление | Ресурс материалов и подшипников |
| Автоматика | Скорости, режимы, интерфейсы | Адаптация к нагрузке системы |
| Точное исполнение выбирают по проектной рабочей точке и документации серии | ||
Нужно ли добавлять высоту дома к напору насоса
В закрытом заполненном контуре насос в основном преодолевает гидравлическое сопротивление, а не поднимает воду на полную высоту здания
Почему насос нельзя ставить валом вертикально
Для многих моделей это нарушает условия смазки и охлаждения, поэтому допустимое положение всегда сверяют с инструкцией
Можно ли использовать модель для водогликолевой смеси
Только если производитель допускает такую среду, а концентрация, температура и пересчитанная гидравлика соответствуют паспорту
Что означает число после диаметра в маркировке
У разных серий обозначение может отражать номинальный размер и максимальный напор, но расшифровку проверяют в документации конкретного производителя
