Насосы с мокрым ротором

4874

Насосы с мокрым ротором обеспечивают циркуляцию теплоносителя в отоплении, ГВС, охлаждении и отдельных технологических контурах. Перекачиваемая жидкость охлаждает двигатель и смазывает подшипники, поэтому такие агрегаты компактны и подходят для установки непосредственно в трубопровод при соблюдении требований к качеству среды

  • Основные параметры подбора
  • Расчётный расход и потери давления в самом неблагоприятном контуре
  • Резьбовое или фланцевое присоединение и номинальный диаметр
  • Монтажная длина, напряжение и алгоритм регулирования
  • Температура, состав теплоносителя и рабочее давление

В PUMPING представлены модели ImpPumps, Grundfos, Wilo, DAB, Native, Vodotok, Calpeda, Ebara и других марок. Сравнивать их корректно по кривым Q–H и режимам управления, а не только по максимальному напору в маркировке

ФотоАртикулБрендНаименованиеЦена
Циркуляционный насос OPTIMA ALARKO 6310003000863100030008ALARKOЦиркуляционный насос OPTIMA ALARKO 63100030008По запросу
Циркуляционный насос OPTIMA ALARKO 6310003000663100030006ALARKOЦиркуляционный насос OPTIMA ALARKO 63100030006По запросу

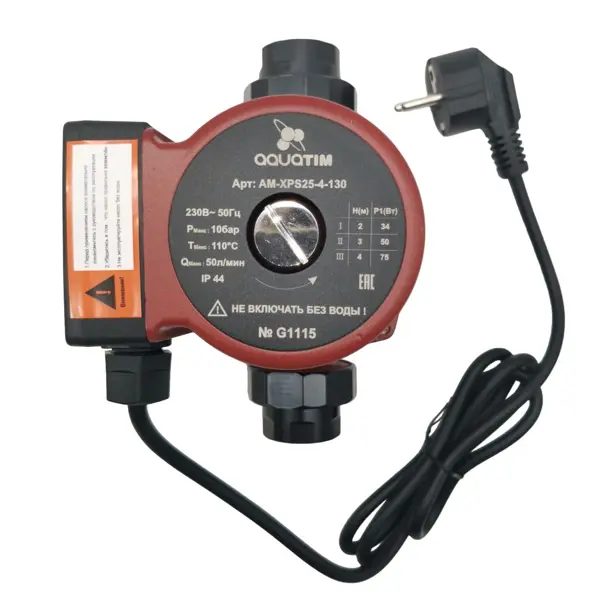

Циркуляционный насос 4 м, 1 Aquatim AM-XPS25-4-130AM-XPS25-4-130AquatimЦиркуляционный насос 4 м, 1 Aquatim AM-XPS25-4-1305 847 ₽

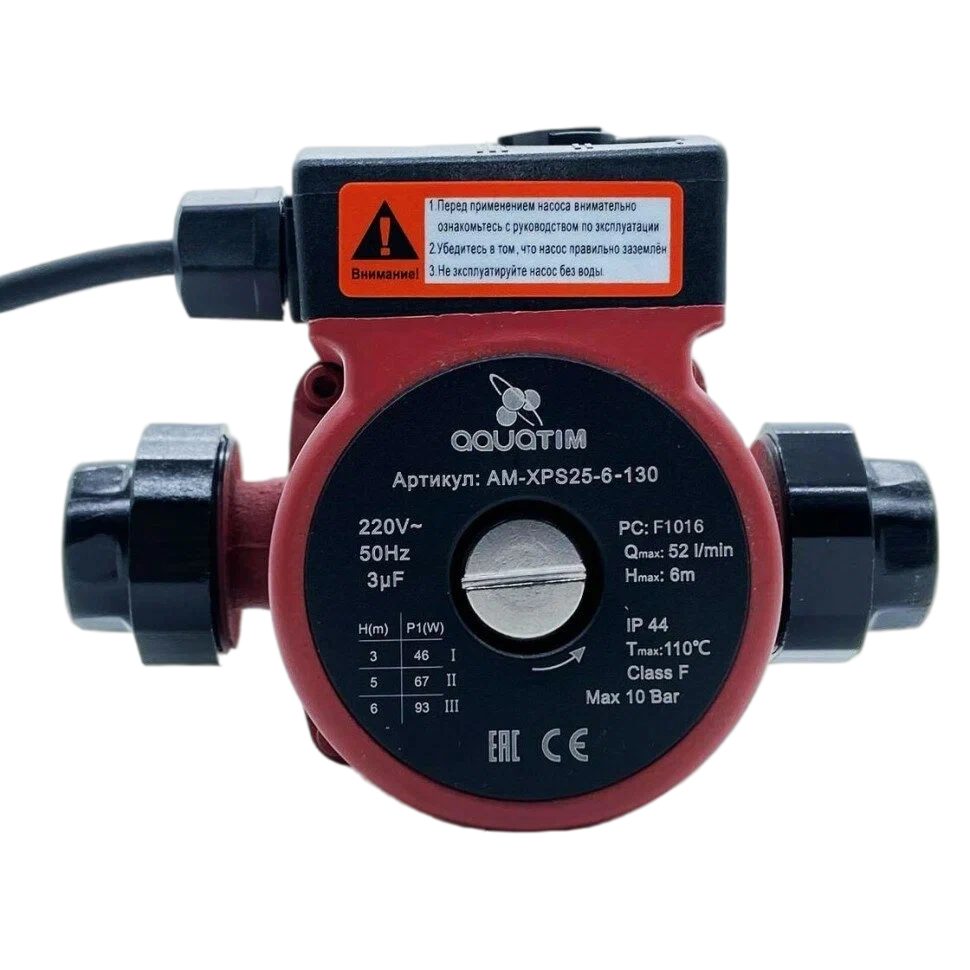

Циркуляционный насос 6 м, 1 Aquatim AM-XPS25-6-130AM-XPS25-6-130AquatimЦиркуляционный насос 6 м, 1 Aquatim AM-XPS25-6-1306 162 ₽
Циркуляционный насос OPTIMA 6/9 ALARKO 6310003000963100030009ALARKOЦиркуляционный насос OPTIMA 6/9 ALARKO 63100030009По запросу
Циркуляционный насос OPTIMA ALARKO 6310003000563100030005ALARKOЦиркуляционный насос OPTIMA ALARKO 63100030005По запросу
Циркуляционный насос OPTIMA ALARKO 6310003001163100030011ALARKOЦиркуляционный насос OPTIMA ALARKO 63100030011По запросу

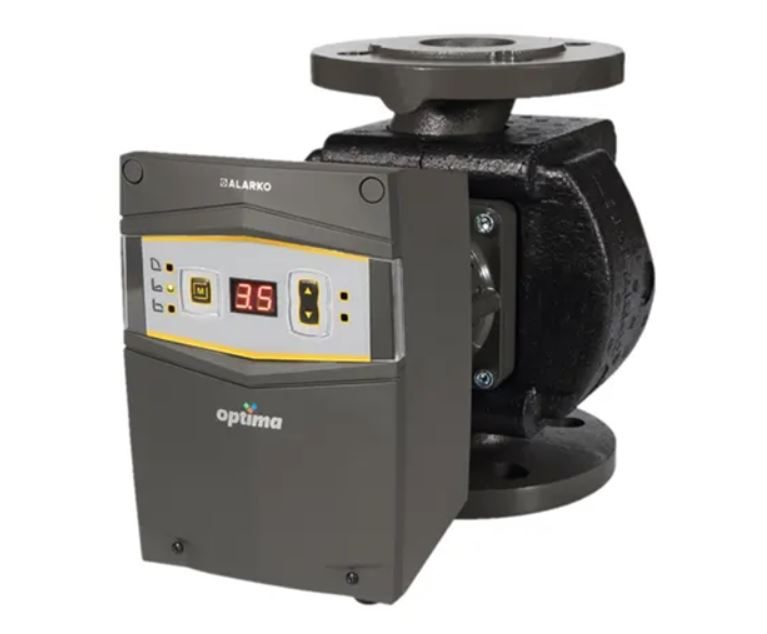

Циркуляционный насос OPTIMA ALARKO 6310003004963100030049ALARKOЦиркуляционный насос OPTIMA ALARKO 63100030049По запросу

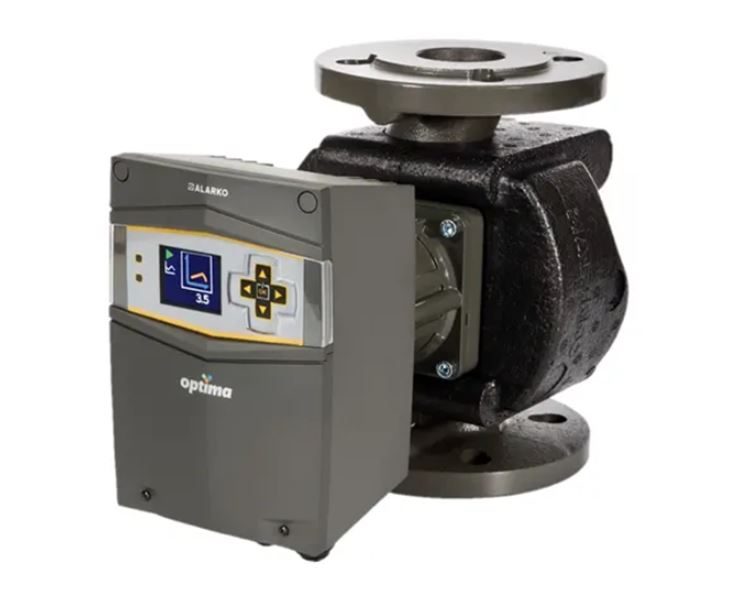

Циркуляционный насос OPTIMA ALARKO 6310003005063100030050ALARKOЦиркуляционный насос OPTIMA ALARKO 63100030050По запросу

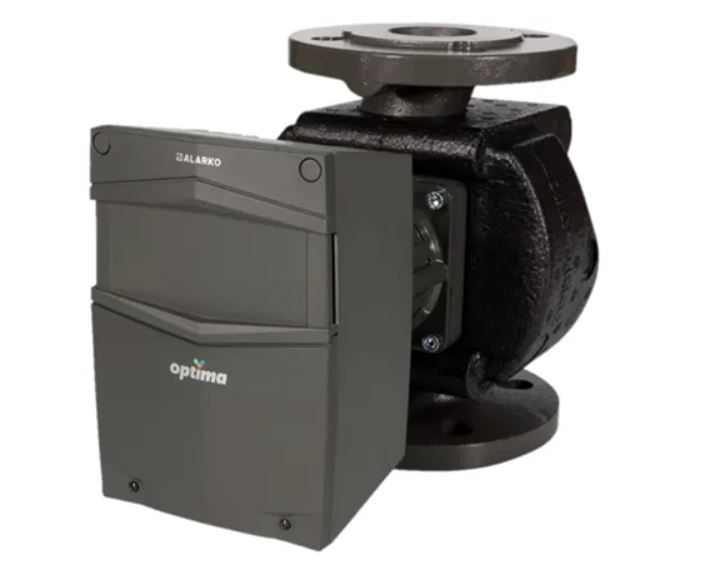

Циркуляционный насос OPTIMA ALARKO 6310003005163100030051ALARKOЦиркуляционный насос OPTIMA ALARKO 63100030051По запросу
Циркуляционный насос OPTIMA ALARKO 6310003005863100030058ALARKOЦиркуляционный насос OPTIMA ALARKO 63100030058По запросу
Циркуляционный насос OPTIMA ALARKO 6310003005563100030055ALARKOЦиркуляционный насос OPTIMA ALARKO 63100030055По запросу
Циркуляционный насос OPTIMA ALARKO 6310003000463100030004ALARKOЦиркуляционный насос OPTIMA ALARKO 63100030004По запросу

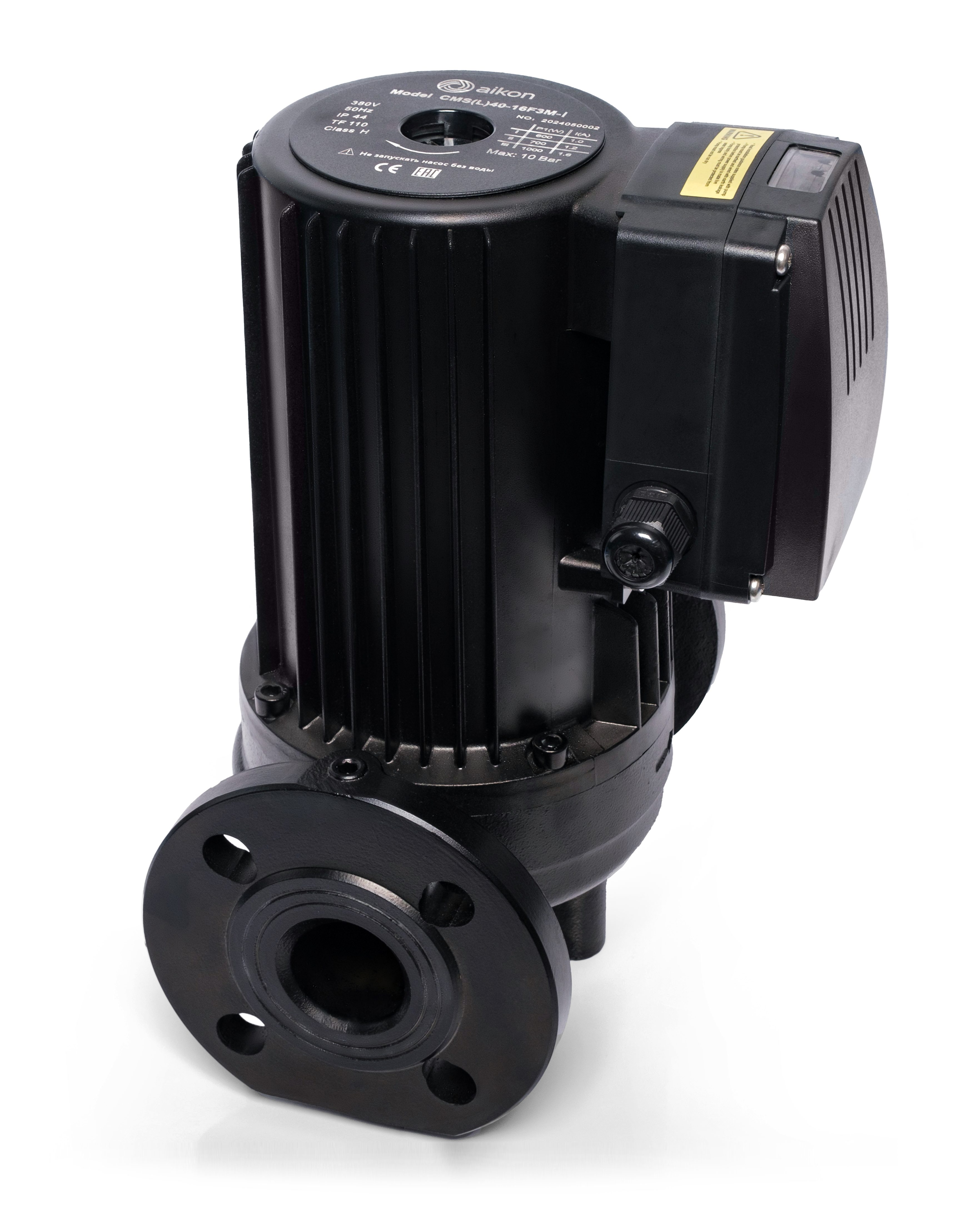

Циркуляционный насос Aikon CMS(L)50-16F3M-ICMS(L)50-16F3M-IAikonЦиркуляционный насос Aikon CMS(L)50-16F3M-I42 840 ₽
Циркуляционный насос OPTIMA ALARKO 6310003006163100030061ALARKOЦиркуляционный насос OPTIMA ALARKO 63100030061По запросу
Циркуляционный насос Aikon CMS(L)40-12F3M-ICMS(L)40-12F3M-IAikonЦиркуляционный насос Aikon CMS(L)40-12F3M-I32 472 ₽
Циркуляционный насос Aikon CMS(L)40-6F1S-ICMS(L)40-6F1S-IAikonЦиркуляционный насос Aikon CMS(L)40-6F1S-I16 845 ₽

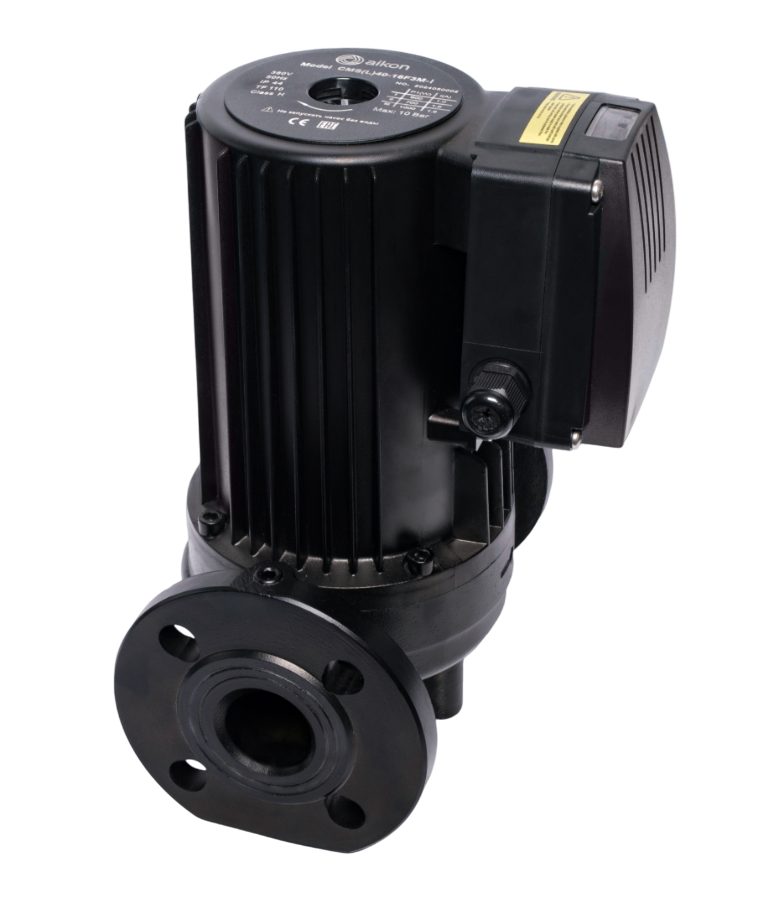

Циркуляционный насос Aikon CMS(L)50-12F3M-ICMS(L)50-12F3M-IAikonЦиркуляционный насос Aikon CMS(L)50-12F3M-I36 567 ₽
Циркуляционный насос Aikon CMS(L)40-16F3M-ICMS(L)40-16F3M-IAikonЦиркуляционный насос Aikon CMS(L)40-16F3M-I35 901 ₽

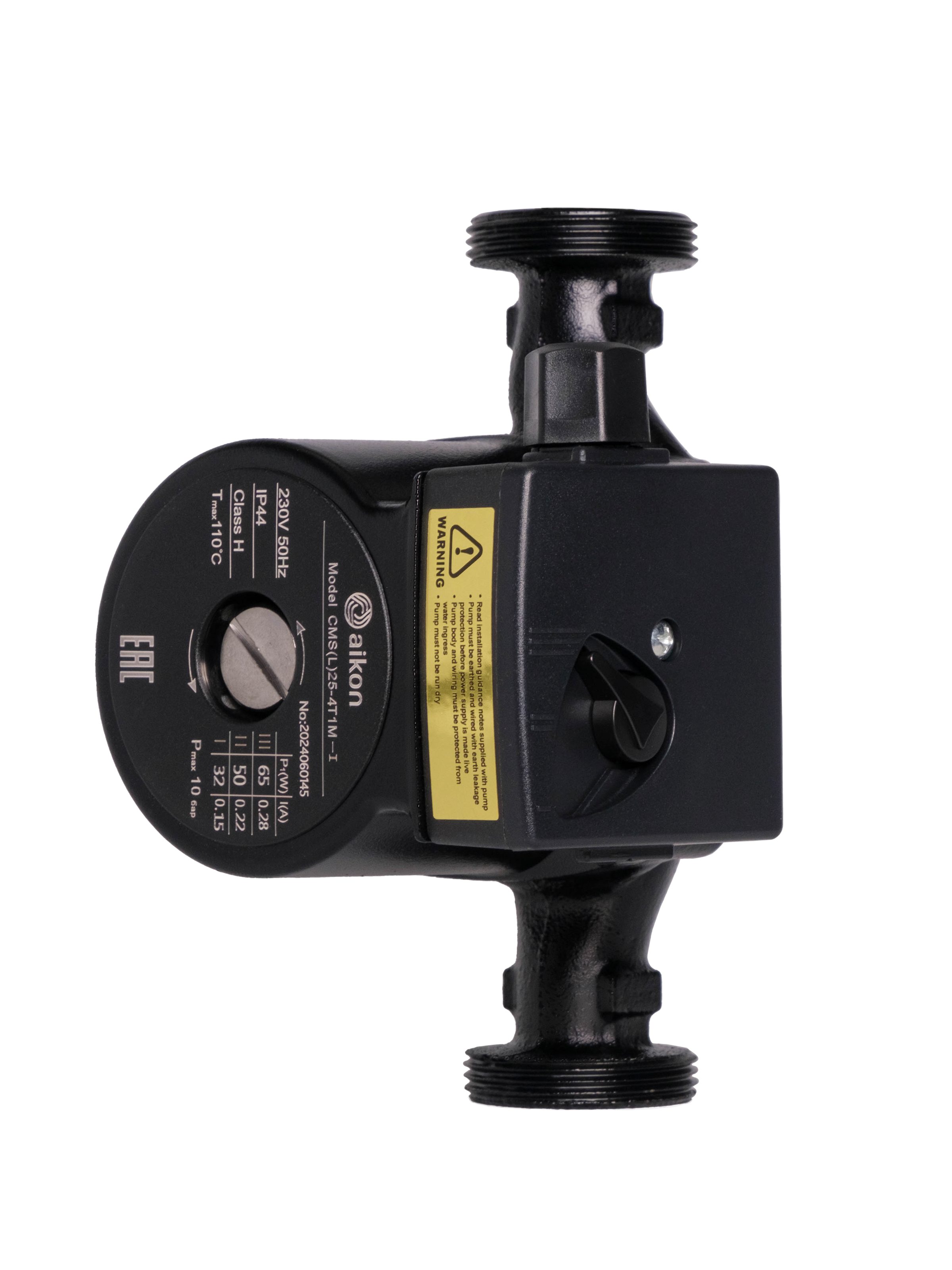

Циркуляционный насос Aikon CMS(L)32-8T1M-ICMS(L)32-8T1M-IAikonЦиркуляционный насос Aikon CMS(L)32-8T1M-I6 873 ₽

* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь

Насос преодолевает сопротивление сети

В замкнутой системе отопления статическая высота здания сама по себе не равна требуемому напору циркуляционного насоса. Расчёт учитывает потери давления в трубах, фитингах, арматуре, теплообменниках, радиаторах и регулирующих клапанах при проектном расходе

  • Для определения рабочей точки
  • Суммируют расходы обслуживаемых ветвей
  • Определяют сопротивление расчётного кольца
  • Проверяют положение точки на характеристике выбранной скорости
  • Оценивают режим при закрытии термостатических клапанов

Избыточный запас способен вызвать шум, перерасход электроэнергии и нестабильную работу регулирования. Недостаточный напор приводит к слабой циркуляции в удалённых приборах

Для контуров ГВС отдельно учитывают санитарный температурный режим и материалы, допустимые для воды соответствующего качества. В системах охлаждения проверяют возможность образования конденсата и допустимую температуру жидкости. Если в установке несколько насосов, алгоритм резервирования и чередования согласуют со шкафом управления

Ступенчатое управление для стабильной сети

Модели с несколькими скоростями позволяют вручную выбрать характеристику. Такой вариант применяют, когда сопротивление контура меняется незначительно и режим заранее понятен

  • Проверяют
  • Рабочую точку на каждой ступени
  • Допустимый шум и потребление

Постоянный перепад для коллекторных контуров

Электронное регулирование поддерживает заданный перепад при изменении расхода. Режим выбирают с учётом схемы, балансировки и работы исполнительной арматуры

  • Полезно учесть
  • Минимальный расход через источник тепла
  • Настройки перепускных и балансировочных клапанов

Пропорциональный перепад для переменной нагрузки

При закрытии клапанов насос снижает создаваемый напор вместе с расходом. Это помогает уменьшить шум, если режим соответствует конфигурации трубопроводной сети

  • Для настройки
  • Начинают с расчётного значения
  • Корректируют по результатам наладки
Установка насоса с мокрым ротором в трубопровод отопления

Положение вала влияет на смазку подшипников

Для распространённых конструкций вал двигателя располагают горизонтально, а направление потока сверяют со стрелкой на корпусе. Электронный модуль ориентируют в разрешённое производителем положение и защищают от попадания воды на клеммную коробку

Перед насосом обеспечивают чистоту системы, промывку и удаление воздуха. Состав воды или водогликолевой смеси должен соответствовать допустимым значениям конкретной модели

  • При замене существующего насоса
  • Сверяют монтажную длину и присоединительные размеры
  • Проверяют напряжение, кабель и защитный аппарат
  • Оставляют доступ для настройки и демонтажа
Карточка выбораГидравлика, монтаж и управление
Группа данных Что сравнить Почему важно
Гидравлика Расход, напор, кривые регулирования Соответствие рабочей точке
Подключение DN, резьба или фланец, длина Совместимость с трубопроводом
Среда Температура, гликоль, давление Ресурс материалов и подшипников
Автоматика Скорости, режимы, интерфейсы Адаптация к нагрузке системы
Точное исполнение выбирают по проектной рабочей точке и документации серии

Нужно ли добавлять высоту дома к напору насоса

В закрытом заполненном контуре насос в основном преодолевает гидравлическое сопротивление, а не поднимает воду на полную высоту здания

Почему насос нельзя ставить валом вертикально

Для многих моделей это нарушает условия смазки и охлаждения, поэтому допустимое положение всегда сверяют с инструкцией

Можно ли использовать модель для водогликолевой смеси

Только если производитель допускает такую среду, а концентрация, температура и пересчитанная гидравлика соответствуют паспорту

Что означает число после диаметра в маркировке

У разных серий обозначение может отражать номинальный размер и максимальный напор, но расшифровку проверяют в документации конкретного производителя
