Насосы с мокрым ротором
Насосы с мокрым ротором обеспечивают циркуляцию теплоносителя в отоплении, ГВС, охлаждении и отдельных технологических контурах. Перекачиваемая жидкость охлаждает двигатель и смазывает подшипники, поэтому такие агрегаты компактны и подходят для установки непосредственно в трубопровод при соблюдении требований к качеству среды
- Основные параметры подбора
- Расчётный расход и потери давления в самом неблагоприятном контуре
- Резьбовое или фланцевое присоединение и номинальный диаметр
- Монтажная длина, напряжение и алгоритм регулирования
- Температура, состав теплоносителя и рабочее давление
В PUMPING представлены модели ImpPumps, Grundfos, Wilo, DAB, Native, Vodotok, Calpeda, Ebara и других марок. Сравнивать их корректно по кривым Q–H и режимам управления, а не только по максимальному напору в маркировке
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|

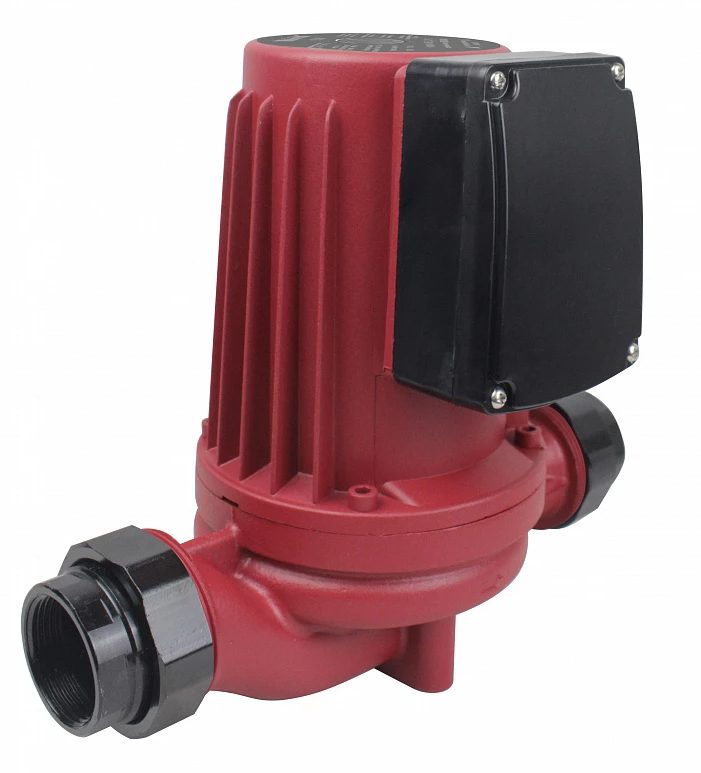

 | L14318 | Vodotok | Циркуляционный насос " " WRS 25-550 Vodotok L14318 | 12 179 ₽ | |
 | L15287 | Vodotok | Циркуляционный насос " " WRS Vodotok L15287 | 23 629 ₽ | |
| L16166 | Vodotok | Циркуляционный насос " " WRS Vodotok L16166 | 25 810 ₽ | |
 | L17105 | Leo | Циркуляционный насос " " LRP 32-70/180 Leo L17105 | 5 513 ₽ | |

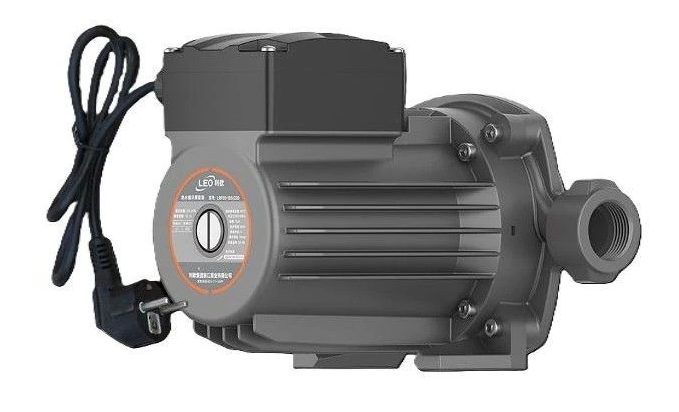

 | L17097 | Vodotok | Циркуляционный насос "LEO" LRP Vodotok L17097 | По запросу | |

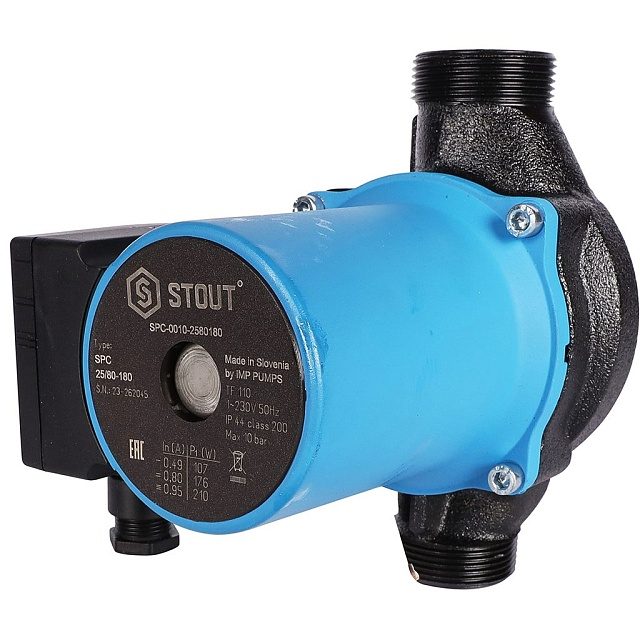

 | SPC-0010-2580180 | Stout | циркуляционный Насос Stout SPC-0010-2580180 | 27 701 ₽ | |
 | L17096 | Leo | Циркуляционный насос " " LRP 15-60B/130 Leo L17096 | 7 831 ₽ | |
| L13346 | Leo | Циркуляционный насос " " LRP 25-120/180 Leo L13346 | 9 288 ₽ | |
| L14317 | Vodotok | Циркуляционный насос " " WRS 25-370 Vodotok L14317 | 10 748 ₽ | |
| L14826 | Leo | Циркуляционный насос " " LRP 15-60/130 Leo L14826 | 5 327 ₽ | |
| L17104 | Leo | Циркуляционный насос " " LRP 25-70/180 Leo L17104 | 5 598 ₽ | |
 | RCP-0002-3281801 | ROMMER | Циркуляционные насос ROMMER RCP-0002-3281801 | 6 327 ₽ | |
 | KPS25-4-180 | Kepeida | Циркуляционный насос Kepeida KPS25-4-180 | По запросу | |
| RCP-0002-3241801 | ROMMER | Циркуляционные насос ROMMER RCP-0002-3241801 | 3 126 ₽ | |
| RCP-0002-3261801 | ROMMER | Циркуляционные насос ROMMER RCP-0002-3261801 | 2 926 ₽ | |
| RCP-0002-2581801 | ROMMER | Циркуляционные насос ROMMER RCP-0002-2581801 | 5 249 ₽ | |

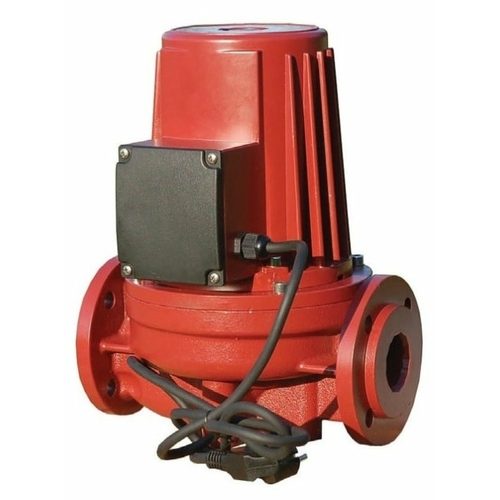

 | ЦНФ 65-130 | Тайфун | 13м., 1,5kW, 25,8м.куб/ч, DN65 Тайфун ЦНФ 65-130 | По запросу | |
| ЦНФ 50-200 | Тайфун | 20м., 1,1kW, 23м.куб/ч, DN50 Тайфун ЦНФ 50-200 | По запросу | |
| ЦНФ 40-170 | Тайфун | 17м., 0,75kW, 18м.куб/ч, DN40 Тайфун ЦНФ 40-170 | По запросу | |

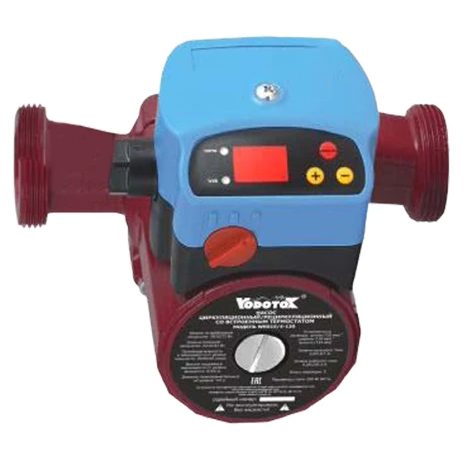

 | L14334 | Vodotok | Рециркуляционный насос " " WRS Vodotok L14334 | 5 189 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Насос преодолевает сопротивление сети
В замкнутой системе отопления статическая высота здания сама по себе не равна требуемому напору циркуляционного насоса. Расчёт учитывает потери давления в трубах, фитингах, арматуре, теплообменниках, радиаторах и регулирующих клапанах при проектном расходе
- Для определения рабочей точки
- Суммируют расходы обслуживаемых ветвей
- Определяют сопротивление расчётного кольца
- Проверяют положение точки на характеристике выбранной скорости
- Оценивают режим при закрытии термостатических клапанов
Избыточный запас способен вызвать шум, перерасход электроэнергии и нестабильную работу регулирования. Недостаточный напор приводит к слабой циркуляции в удалённых приборах
Для контуров ГВС отдельно учитывают санитарный температурный режим и материалы, допустимые для воды соответствующего качества. В системах охлаждения проверяют возможность образования конденсата и допустимую температуру жидкости. Если в установке несколько насосов, алгоритм резервирования и чередования согласуют со шкафом управления
Ступенчатое управление для стабильной сети
Модели с несколькими скоростями позволяют вручную выбрать характеристику. Такой вариант применяют, когда сопротивление контура меняется незначительно и режим заранее понятен
- Проверяют
- Рабочую точку на каждой ступени
- Допустимый шум и потребление
Постоянный перепад для коллекторных контуров
Электронное регулирование поддерживает заданный перепад при изменении расхода. Режим выбирают с учётом схемы, балансировки и работы исполнительной арматуры
- Полезно учесть
- Минимальный расход через источник тепла
- Настройки перепускных и балансировочных клапанов
Пропорциональный перепад для переменной нагрузки
При закрытии клапанов насос снижает создаваемый напор вместе с расходом. Это помогает уменьшить шум, если режим соответствует конфигурации трубопроводной сети
- Для настройки
- Начинают с расчётного значения
- Корректируют по результатам наладки
Положение вала влияет на смазку подшипников
Для распространённых конструкций вал двигателя располагают горизонтально, а направление потока сверяют со стрелкой на корпусе. Электронный модуль ориентируют в разрешённое производителем положение и защищают от попадания воды на клеммную коробку
Перед насосом обеспечивают чистоту системы, промывку и удаление воздуха. Состав воды или водогликолевой смеси должен соответствовать допустимым значениям конкретной модели
- При замене существующего насоса
- Сверяют монтажную длину и присоединительные размеры
- Проверяют напряжение, кабель и защитный аппарат
- Оставляют доступ для настройки и демонтажа
| Группа данных | Что сравнить | Почему важно |
|---|---|---|
| Гидравлика | Расход, напор, кривые регулирования | Соответствие рабочей точке |
| Подключение | DN, резьба или фланец, длина | Совместимость с трубопроводом |
| Среда | Температура, гликоль, давление | Ресурс материалов и подшипников |
| Автоматика | Скорости, режимы, интерфейсы | Адаптация к нагрузке системы |
| Точное исполнение выбирают по проектной рабочей точке и документации серии | ||
Нужно ли добавлять высоту дома к напору насоса
В закрытом заполненном контуре насос в основном преодолевает гидравлическое сопротивление, а не поднимает воду на полную высоту здания
Почему насос нельзя ставить валом вертикально
Для многих моделей это нарушает условия смазки и охлаждения, поэтому допустимое положение всегда сверяют с инструкцией
Можно ли использовать модель для водогликолевой смеси
Только если производитель допускает такую среду, а концентрация, температура и пересчитанная гидравлика соответствуют паспорту
Что означает число после диаметра в маркировке
У разных серий обозначение может отражать номинальный размер и максимальный напор, но расшифровку проверяют в документации конкретного производителя
