Насосы с мокрым ротором
Насосы с мокрым ротором обеспечивают циркуляцию теплоносителя в отоплении, ГВС, охлаждении и отдельных технологических контурах. Перекачиваемая жидкость охлаждает двигатель и смазывает подшипники, поэтому такие агрегаты компактны и подходят для установки непосредственно в трубопровод при соблюдении требований к качеству среды
- Основные параметры подбора
- Расчётный расход и потери давления в самом неблагоприятном контуре
- Резьбовое или фланцевое присоединение и номинальный диаметр
- Монтажная длина, напряжение и алгоритм регулирования
- Температура, состав теплоносителя и рабочее давление
В PUMPING представлены модели ImpPumps, Grundfos, Wilo, DAB, Native, Vodotok, Calpeda, Ebara и других марок. Сравнивать их корректно по кривым Q–H и режимам управления, а не только по максимальному напору в маркировке
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | 08102H | Hoobs | Насос циркуляционный CT 25-60S 180мм Hoobs 08102H | 6 240 ₽ | |
 | 215-3631 | OGINT | Насос циркуляционный HES25-4-180(P) OGINT 215-3631 | 6 777 ₽ | |
 | 98368440 | Grundfos | Насос циркуляционный UPS 32-60 Grundfos 98368440 | 20 581 ₽ | |

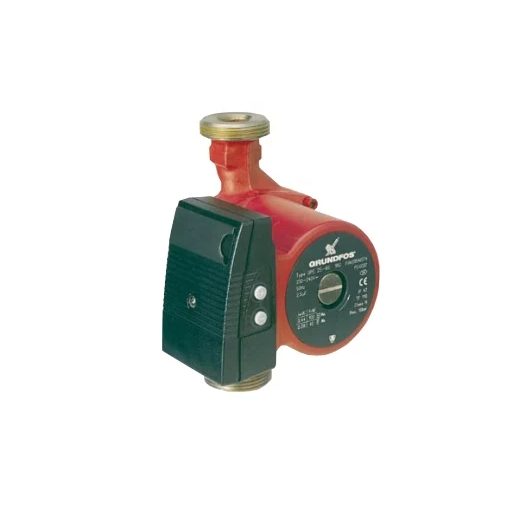

 | 52001127 | Grundfos | Насос циркуляционный UPE 25-80 Grundfos 52001127 | 11 042 ₽ | |
 | 98872947 | Grundfos | Насос циркуляционный UPS 25/60 Grundfos 98872947 | По запросу | |
 | 97993214 | Grundfos | Насос циркуляционный Alpha2 Grundfos 97993214 | По запросу | |
| 98368439 | Grundfos | Насос циркуляционный UPS 32-40 Grundfos 98368439 | 10 140 ₽ | |
 | 99221237 | Grundfos | Насос циркуляционный MAGNA1 Grundfos 99221237 | 120 590 ₽ | |
 | 99411178 | Grundfos | Насос циркуляционный ALPHA2 Grundfos 99411178 | 42 002 ₽ | |
 | 99160590 | Grundfos | Насос циркуляционный Alpha1 L Grundfos 99160590 | 27 550 ₽ | |

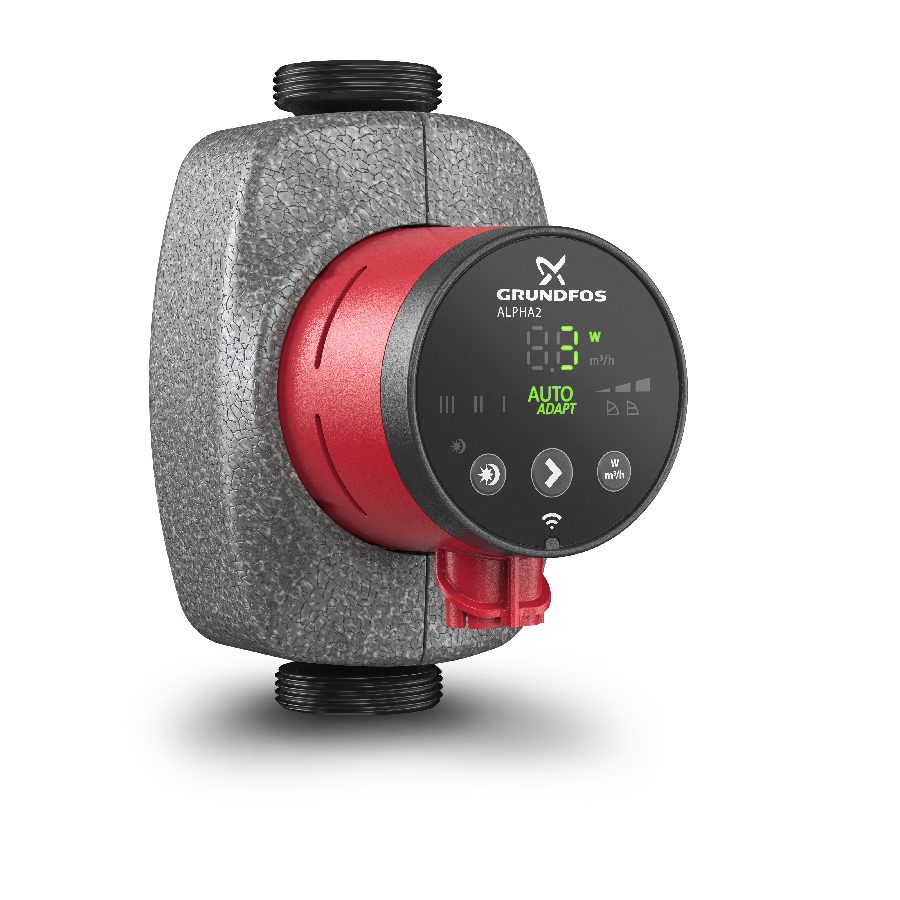

 | 99411175 | Grundfos | Насос циркуляционный ALPHA2 Grundfos 99411175 | 37 016 ₽ | |
 | 99411165 | Grundfos | Насос циркуляционный ALPHA2 Grundfos 99411165 | 35 347 ₽ | |

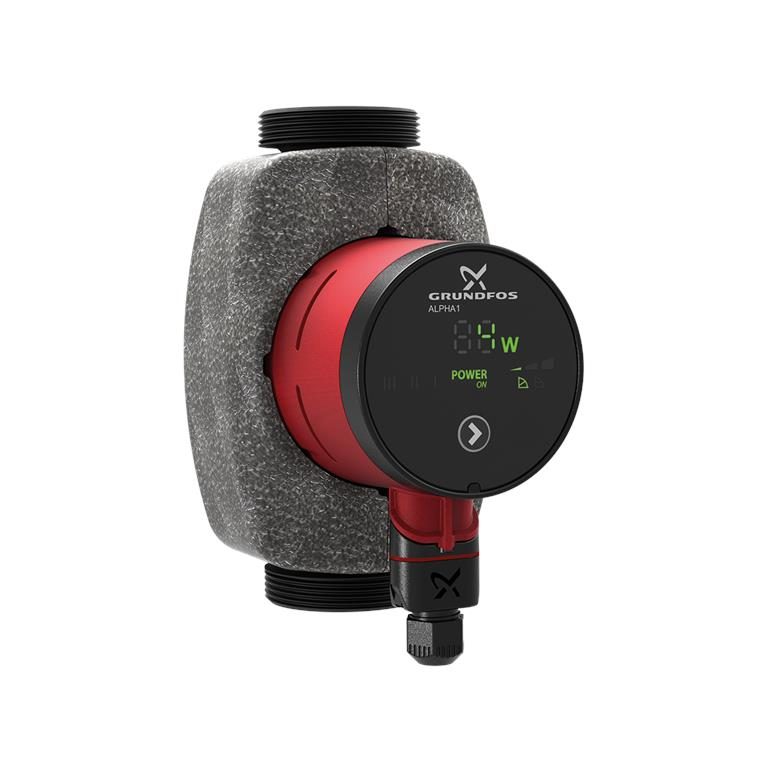

 | 99199597 | Grundfos | Насос циркуляционный ALPHA1 Grundfos 99199597 | 42 485 ₽ | |

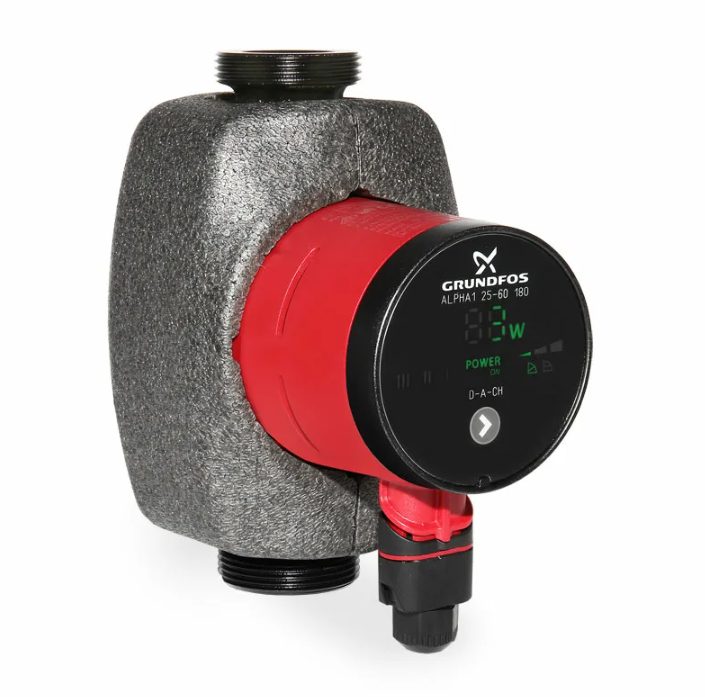

 | 99199579 | Grundfos | Насос циркуляционный Alpha1 Grundfos 99199579 | 42 619 ₽ | |
| 99199577 | Grundfos | Насос циркуляционный Alpha1 Grundfos 99199577 | 47 988 ₽ | |
 | GRS25/4-180 | Gidrox | Насос циркуляционный резьба Gidrox GRS25/4-180 | 3 368 ₽ | |
| GRS25/6-180 | Gidrox | Насос циркуляционный резьба Gidrox GRS25/6-180 | 3 811 ₽ | |
| GRS25/6-130 | Gidrox | Насос циркуляционный резьба Gidrox GRS25/6-130 | По запросу | |
 | 979522829 | ImpPumps | Насос циркуляционный GHND BASIC ImpPumps 979522829 | По запросу | |
| GRS25/15-180 | Gidrox | Насос циркуляционный Gidrox GRS25/15-180 | По запросу |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Насос преодолевает сопротивление сети
В замкнутой системе отопления статическая высота здания сама по себе не равна требуемому напору циркуляционного насоса. Расчёт учитывает потери давления в трубах, фитингах, арматуре, теплообменниках, радиаторах и регулирующих клапанах при проектном расходе
- Для определения рабочей точки
- Суммируют расходы обслуживаемых ветвей
- Определяют сопротивление расчётного кольца
- Проверяют положение точки на характеристике выбранной скорости
- Оценивают режим при закрытии термостатических клапанов
Избыточный запас способен вызвать шум, перерасход электроэнергии и нестабильную работу регулирования. Недостаточный напор приводит к слабой циркуляции в удалённых приборах
Для контуров ГВС отдельно учитывают санитарный температурный режим и материалы, допустимые для воды соответствующего качества. В системах охлаждения проверяют возможность образования конденсата и допустимую температуру жидкости. Если в установке несколько насосов, алгоритм резервирования и чередования согласуют со шкафом управления
Ступенчатое управление для стабильной сети
Модели с несколькими скоростями позволяют вручную выбрать характеристику. Такой вариант применяют, когда сопротивление контура меняется незначительно и режим заранее понятен
- Проверяют
- Рабочую точку на каждой ступени
- Допустимый шум и потребление
Постоянный перепад для коллекторных контуров
Электронное регулирование поддерживает заданный перепад при изменении расхода. Режим выбирают с учётом схемы, балансировки и работы исполнительной арматуры
- Полезно учесть
- Минимальный расход через источник тепла
- Настройки перепускных и балансировочных клапанов
Пропорциональный перепад для переменной нагрузки
При закрытии клапанов насос снижает создаваемый напор вместе с расходом. Это помогает уменьшить шум, если режим соответствует конфигурации трубопроводной сети
- Для настройки
- Начинают с расчётного значения
- Корректируют по результатам наладки
Положение вала влияет на смазку подшипников
Для распространённых конструкций вал двигателя располагают горизонтально, а направление потока сверяют со стрелкой на корпусе. Электронный модуль ориентируют в разрешённое производителем положение и защищают от попадания воды на клеммную коробку
Перед насосом обеспечивают чистоту системы, промывку и удаление воздуха. Состав воды или водогликолевой смеси должен соответствовать допустимым значениям конкретной модели
- При замене существующего насоса
- Сверяют монтажную длину и присоединительные размеры
- Проверяют напряжение, кабель и защитный аппарат
- Оставляют доступ для настройки и демонтажа
| Группа данных | Что сравнить | Почему важно |
|---|---|---|
| Гидравлика | Расход, напор, кривые регулирования | Соответствие рабочей точке |
| Подключение | DN, резьба или фланец, длина | Совместимость с трубопроводом |
| Среда | Температура, гликоль, давление | Ресурс материалов и подшипников |
| Автоматика | Скорости, режимы, интерфейсы | Адаптация к нагрузке системы |
| Точное исполнение выбирают по проектной рабочей точке и документации серии | ||
Нужно ли добавлять высоту дома к напору насоса
В закрытом заполненном контуре насос в основном преодолевает гидравлическое сопротивление, а не поднимает воду на полную высоту здания
Почему насос нельзя ставить валом вертикально
Для многих моделей это нарушает условия смазки и охлаждения, поэтому допустимое положение всегда сверяют с инструкцией
Можно ли использовать модель для водогликолевой смеси
Только если производитель допускает такую среду, а концентрация, температура и пересчитанная гидравлика соответствуют паспорту
Что означает число после диаметра в маркировке
У разных серий обозначение может отражать номинальный размер и максимальный напор, но расшифровку проверяют в документации конкретного производителя
