Полупогружные насосы
Полупогружной насос устанавливается на крышке или плите ёмкости: гидравлическая часть находится в жидкости, а электродвигатель остаётся снаружи. Такая компоновка удобна для подачи охлаждающих, моющих и других совместимых технологических жидкостей из баков
- Подбор начинается с
- Рабочего расхода и требуемого напора
- Геометрии бака и монтажной глубины
- Состава, температуры и загрязнённости жидкости
В PUMPING представлены преимущественно вертикальные многоступенчатые центробежные модели CNP серий CDLK и CDLKF, а также насосы Grundfos MTH и отдельные станочные насосы Ампика. Ассортимент охватывает разные подачи, напоры, мощности и длины погружной части
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | CDLK15-170/17SWPC | CNP | Насос CNP CDLK15-170/17SWPC Вертикальный | 273 868 ₽ | |
| CDLK15-20/2SWPC | CNP | Насос CNP CDLK15-20/2SWPC Вертикальный | 73 653 ₽ | |
| CDLK15-120/12SWPC | CNP | Насос CNP CDLK15-120/12SWPC Вертикальный | 218 444 ₽ | |
| CDLK15-140/14SWPC | CNP | Насос CNP CDLK15-140/14SWPC Вертикальный | 228 878 ₽ | |

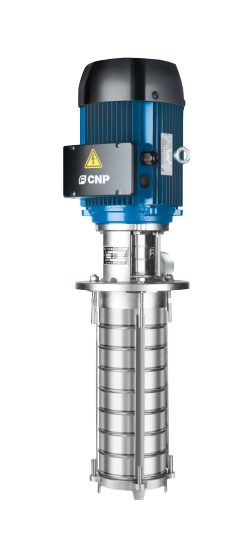

 | CDLK15-150/15SWPC | CNP | Насос CNP CDLK15-150/15SWPC Вертикальный | 252 877 ₽ | |
| CDLK15-130/13SWPC | CNP | Насос CNP CDLK15-130/13SWPC Вертикальный | 218 873 ₽ | |
| CDLK1-50/5SWPC | CNP | Насос CNP CDLK1-50/5SWPC Вертикальный | 38 790 ₽ | |
| CDLK1-40/4SWPC | CNP | Насос CNP CDLK1-40/4SWPC Вертикальный | 34 985 ₽ | |
| CDLK15-110/11SWPC | CNP | Насос CNP CDLK15-110/11SWPC Вертикальный | 210 895 ₽ | |
| CDLK1-360/36SWPC | CNP | Насос CNP CDLK1-360/36SWPC Вертикальный | 124 904 ₽ | |
| CDLK15-100/10SWPC | CNP | Насос CNP CDLK15-100/10SWPC Вертикальный | 191 929 ₽ | |
| CDLK1-340/34SWPC | CNP | Насос CNP CDLK1-340/34SWPC Вертикальный | 120 485 ₽ | |
| CDLK1-350/35SWPC | CNP | Насос CNP CDLK1-350/35SWPC Вертикальный | 122 755 ₽ | |
| CDLK1-320/32SWPC | CNP | Насос CNP CDLK1-320/32SWPC Вертикальный | 109 314 ₽ | |
| CDLK1-310/31SWPC | CNP | Насос CNP CDLK1-310/31SWPC Вертикальный | 100 230 ₽ | |
| CDLK1-330/33SWPC | CNP | Насос CNP CDLK1-330/33SWPC Вертикальный | 118 275 ₽ | |
| CDLK1-290/29SWPC | CNP | Насос CNP CDLK1-290/29SWPC Вертикальный | 91 821 ₽ | |
| CDLK1-30/3SWPC | CNP | Насос CNP CDLK1-30/3SWPC Вертикальный | 32 775 ₽ | |
| CDLK1-280/28SWPC | CNP | Насос CNP CDLK1-280/28SWPC Вертикальный | 91 023 ₽ | |
| CDLK1-260/26SWPC | CNP | Насос CNP CDLK1-260/26SWPC Вертикальный | 87 893 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Двигатель сверху, гидравлика в жидкости
Насос крепят к жёсткой монтажной поверхности, соблюдая положение патрубка и глубину погружения. Уровень жидкости должен оставаться в допустимом диапазоне, чтобы гидравлическая часть получала среду без захвата воздуха и сухого хода
Напорная линия не должна нагружать корпус. После пуска проверяют направление вращения, расход, давление, ток двигателя, уровень, шум и вибрацию. Фильтрацию и контроль стружки организуют по требованиям конкретной серии
- Для стабильной работы
- Обеспечить минимальный уровень жидкости
- Исключить перекос и напряжение трубопровода
- Оставить доступ к двигателю и креплению
Четыре аспекта выбораГидравлика, бак, среда и защита
Расширенный ассортимент требует одновременно проверить характеристику насоса, монтажную длину, материалы и режим технологической системы
- Сопоставляют
- Номинальную подачу и напор по кривой
- Размеры резервуара и уровень жидкости
- Температуру, вязкость и наличие частиц
Установка на резервуар
Насосная часть опущена в жидкость, а двигатель и сервисная зона остаются над ёмкостью
Многоступенчатая гидравлика
Число ступеней и диаметр серии определяют сочетание подачи и напора конкретной модели
Станочная система охлаждения
Полупогружная конструкция применяется для циркуляции совместимой охлаждающей или моющей жидкости из бака
Уровень и защита от сухого хода
Минимальный уровень, погружная длина и режим включения должны сохранять допустимые условия работы
| Максимальные Q и H не заменяют характеристику выбранной ступенчатости | ||
|---|---|---|
| Критерий | Что определяет | Что проверить |
| Расход | Подачу к станку или установке | Потребность оборудования и возврат в бак |
| Напор | Потери в фильтре, шлангах и форсунках | Рабочую точку на кривой |
| Погружение | Положение гидравлической части | Глубину бака и диапазон уровня |
| Материалы | Совместимость с жидкостью | Корпус, колёса и уплотнения |
| Двигатель | Питание и длительный режим | Напряжение, мощность и защиту |
| Для замены дополнительно сверяют монтажную плиту, патрубок, длину и полный индекс исполнения | ||
Многоступенчатые серии CNP CDLK
В ассортименте преобладают модели CDLK с вертикальной многоступенчатой гидравликой. Конкретный индекс кодирует подачу, число ступеней, двигатель и материалы
- Сверяют
- Полную маркировку без сокращений
- Выходную камеру и проточную часть
Исполнение CNP CDLKF
Буква F в серии относится к варианту с нержавеющим исполнением указанных производителем деталей. Химическую совместимость всё равно оценивают для полной модели
- Сверяют
- Марку материала и температуру
- Уплотнение и рабочую жидкость
Компактные насосы Grundfos MTH
Серии MTH представлены отдельными типоразмерами для систем охлаждения, мойки и очистки. Их характеристику, монтажную длину и материал выбирают по конкретной задаче
- Сверяют
- Диапазон подачи и напора
- Длину погружения и присоединение
Чистота имеет значениеСтружка и осадок меняют режим насоса
Даже станочная охлаждающая жидкость может содержать металлические частицы, шлам или воздух. Допустимый размер включений ограничен проходными сечениями и конструкцией ступеней, поэтому фильтр и отстойную зону рассчитывают вместе с насосом
- Контролируют
- Состояние фильтра и возвратного потока
- Минимальный и максимальный уровни
- Концентрацию и температуру рабочей жидкости
При высокой вязкости или загрязнённости характеристика отличается от данных для воды. Температура и состав жидкости также влияют на материалы и мощность двигателя
Сопоставление серии и резервуара
Определите расход и напор, затем измерьте бак, положение монтажной плиты, глубину до дна и рабочие уровни. После этого сравните характеристику, погружную длину, материалы, температуру, мощность, напряжение и присоединение
Для замены сохраните полную маркировку старого насоса. Даже соседние индексы одной серии могут различаться числом ступеней, двигателем, материалом или длиной погружения
Чем полупогружной насос отличается от погружного
У полупогружной модели гидравлика находится в жидкости, а двигатель обычно остаётся над резервуаром
Можно ли выбрать модель по мощности двигателя
Нет, требуются рабочие расход и напор, характеристика, глубина погружения и свойства жидкости
Что произойдёт при низком уровне в баке
Насос может захватывать воздух или работать без достаточного заполнения, что вызывает потерю подачи и повреждение деталей
Подходят ли такие насосы для жидкости со стружкой
Только в пределах допуска конкретной серии и при предусмотренной фильтрации или отстойной зоне
Взаимозаменяемы ли CDLK и CDLKF
Не автоматически, поскольку исполнения отличаются материалами и полным индексом, а также могут иметь разные монтажные параметры
Зачем проверять монтажную длину
Она определяет положение ступеней и входа насоса относительно рабочего уровня и дна резервуара
