Поверхностные насосы
PUMPING предлагает поверхностные насосы, устанавливаемые на фундаменте, раме или опорной поверхности: вертикальные и горизонтальные многоступенчатые, консольные и консольно-моноблочные, центробежные, самовсасывающие, вихревые и агрегаты двустороннего входа
В ассортимент входят Grundfos, Wilo, CNP, Calpeda, Pedrollo, Leo, Aquastrong и другие марки. Конструкцию выбирают после определения рабочей точки по расходу и напору, свойств жидкости, условий на всасывании и требуемого режима работы
- Основные исходные данные
- Расчётные подача Q и напор H
- Температура, состав и наличие включений в жидкости
- Высота всасывания или доступный подпор, диаметр и схема трубопроводов
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | 25019995 | WELLMIX | Многоступенчатый насос CV 1 WELLMIX 25019995 | 58 006 ₽ | |
 | 25019956 | WELLMIX | Многоступенчатый насос CV 10 WELLMIX 25019956 | 71 096 ₽ | |
| 10019889 | WELLMIX | Многоступенчатый насос CV 10 WELLMIX 10019889 | По запросу | |

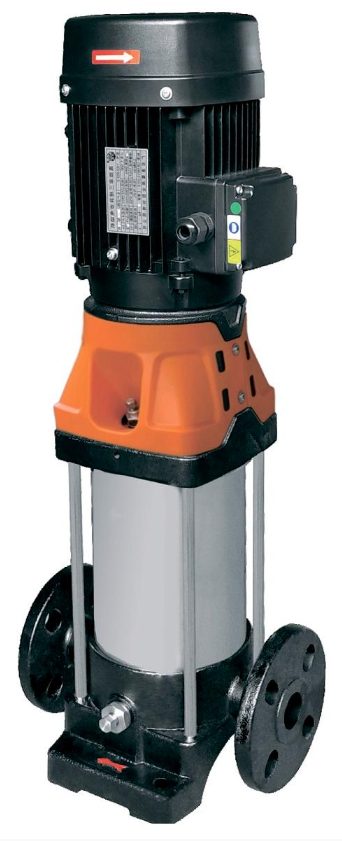

 | 25019907 | WELLMIX | Многоступенчатый насос CV 1 WELLMIX 25019907 | 51 753 ₽ | |
| 10019893 | WELLMIX | Многоступенчатый насос CV 10 WELLMIX 10019893 | По запросу | |
| 10019992 | WELLMIX | Многоступенчатый насос CV 1 WELLMIX 10019992 | По запросу | |
| 25019996 | WELLMIX | Многоступенчатый насос CV 1 WELLMIX 25019996 | 52 434 ₽ | |

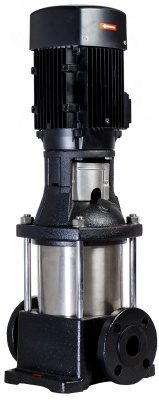

 | 10019994 | WELLMIX | Многоступенчатый насос CV 1 WELLMIX 10019994 | 44 233 ₽ | |
| 25019908 | WELLMIX | Многоступенчатый насос CV 1 WELLMIX 25019908 | 49 766 ₽ | |
| 10019996 | WELLMIX | Многоступенчатый насос CV 1 WELLMIX 10019996 | 37 081 ₽ | |
| 10019995 | WELLMIX | Многоступенчатый насос CV 1 WELLMIX 10019995 | 41 211 ₽ | |
| 25019997 | WELLMIX | Многоступенчатый насос CV 1 WELLMIX 25019997 | 43 956 ₽ | |
| 10019997 | WELLMIX | Многоступенчатый насос CV 1 WELLMIX 10019997 | 38 857 ₽ | |
| 25019909 | WELLMIX | Многоступенчатый насос CV 1 WELLMIX 25019909 | 44 755 ₽ | |
 | 2457449 | Native | Многоступенчатый насос Native 2457449 | 2 294 301 ₽ | |
| 2457443 | Native | Многоступенчатый насос Native 2457443 | 1 751 044 ₽ | |
| 2457447 | Native | Многоступенчатый насос Native 2457447 | 1 751 044 ₽ | |
| 2457451 | Native | Многоступенчатый насос Native 2457451 | 2 662 053 ₽ | |
| 2457450 | Native | Многоступенчатый насос Native 2457450 | 2 662 053 ₽ | |
| 25019999 | WELLMIX | Многоступенчатый насос CV 1 WELLMIX 25019999 | 30 337 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
| Насос сравнивают с характеристикой системы | ||
|---|---|---|
| Параметр | Что показывает | Что проверить |
| Подача Q | Объём жидкости за единицу времени | Расчётный и минимальный режимы |
| Напор H | Энергию для преодоления сопротивления и перепада уровней | Потери труб, арматуры и оборудования |
| КПД | Эффективность выбранного режима | Положение точки относительно оптимальной зоны |
| NPSH | Требования к давлению на входе | Запас против кавитации |
| Мощность | Нагрузку двигателя | Плотность среды и весь рабочий диапазон |
| Диаметр патрубка и мощность двигателя не заменяют гидравлический расчёт | ||
Совместимость средыКорпус, колесо и уплотнение работают вместе
Чугун, нержавеющая сталь, бронза и полимеры имеют разные пределы применения. Отдельно проверяют материал рабочего колеса, вала и механического уплотнения, поскольку название материала корпуса не описывает всю проточную часть
Температура, вязкость, химическая активность, газосодержание и абразивные частицы изменяют допустимый режим. Свойство одной модели нельзя переносить на всю серию, поэтому назначение подтверждают по паспорту выбранного исполнения
- До выбора материалов
- Описать рабочую и промывочную среду
- Указать диапазон температур и концентраций
- Проверить размер и количество твёрдых включений
Высокий напор в нескольких ступенях
Вертикальные и горизонтальные многоступенчатые насосы последовательно повышают давление и применяются в водоснабжении, подпитке, мойке и технологических контурах в пределах назначения серии
- Сопоставляют
- Число ступеней и форму кривой
- Материалы проточной части и уплотнение
Отдельный привод и обслуживаемая гидравлика
Консольные и консольно-моноблочные агрегаты различаются компоновкой двигателя, муфты и насосной части. Выбор влияет на центровку, фундамент, габариты и доступ к узлам
- Сопоставляют
- Монтажную схему и частоту вращения
- Допустимые нагрузки на патрубки
Запуск при особых условиях всасывания
Самовсасывающая конструкция облегчает удаление воздуха из линии после предусмотренной подготовки, но не отменяет ограничение по высоте всасывания, герметичность и необходимость заполнения по инструкции
- Сопоставляют
- Глубину до динамического уровня
- Время самовсасывания и обратную арматуру
Регулирование без выхода из допустимой зоны
Расход изменяют дросселированием, байпасом, ступенчатым включением агрегатов или регулированием частоты вращения. Подход зависит от формы характеристики, минимального расхода, охлаждения двигателя и требований технологического процесса
Частотный преобразователь не исправляет ошибочно выбранную гидравлическую часть. Для него проверяют совместимость двигателя, минимальную скорость, изоляцию, длину кабеля, заземление и алгоритмы защиты. В группе насосов автоматика должна распределять наработку и учитывать резерв
- Защитные функции
- Контроль сухого хода или низкого давления на входе
- Защита двигателя от перегрузки и перекоса фаз
- Останов при недопустимой вибрации, температуре или давлении
Защита от воздуха и кавитации
Всасывающий трубопровод выполняют герметичным, по возможности коротким и без воздушных карманов. Диаметр, фильтр, обратный клапан и арматура не должны создавать потери, из-за которых доступный кавитационный запас станет меньше требуемого
При монтаже на раме проверяют основание, центровку, направление вращения и отсутствие усилий от трубопроводов. Перед пуском гидравлическую часть подготавливают по инструкции и исключают сухой ход
- Контроль при запуске
- Давление на входе и выходе
- Расход, ток двигателя и температура подшипников
- Шум, вибрация и герметичность уплотнения
От системы к моделиСначала режим, затем исполнение
Для нового объекта подготовьте расчётные Q и H, характеристику системы и данные по жидкости. Для замены добавьте шильдик, кривую существующего насоса, присоединения, габариты, параметры двигателя и фактический режим
Сначала выберите конструктивную группу, затем сравните кривые, КПД, NPSH, материалы, уплотнение, напряжение, класс защиты, патрубки и монтажное исполнение. Запас выбирают обоснованно: завышенный насос может работать вне эффективной зоны
- Финальная проверка
- Рабочая точка попадает в разрешённый диапазон
- Материалы и уплотнение подходят жидкости
- Монтажные размеры и электропитание согласованы
Четыре компоновки для разных рабочих точекГидравлика, монтаж и условия всасывания
Тип насоса определяет диапазон напора, компоновку агрегата и требования к монтажу. После выбора конструкции конкретную модель проверяют по кривой Q–H, NPSH, материалам и режиму двигателя
- Общая основа подбора
- Рабочая точка находится в допустимой зоне кривой
- Всасывающая линия обеспечивает требуемый кавитационный запас
Вертикальный многоступенчатый
Компактная вертикальная компоновка применяется для повышения давления и технологических контуров
Консольно-моноблочный
Общая рама двигателя и гидравлики упрощает установку, но требует проверки нагрузок на патрубки
Самовсасывающий
Исполнение выбирают для допустимой схемы всасывания с герметичной линией и подготовкой к пуску
Двустороннего входа
Агрегаты применяют для крупных расходов, контролируя фундамент, центровку и равномерный подвод жидкости
Можно ли выбирать насос по максимальному напору
Нет, при максимальном напоре подача обычно близка к минимуму; нужна точка пересечения характеристики насоса и системы
Когда нужен самовсасывающий насос
Когда схема допускает установку выше уровня жидкости и серия рассчитана на удаление воздуха после предусмотренного заполнения
Почему насос шумит на всасывании
Причиной могут быть кавитация, подсос воздуха, засорение фильтра, слишком узкая линия или работа за допустимым диапазоном
Можно ли перекачивать жидкость с частицами
Только если конкретная модель допускает их размер и концентрацию, а проточная часть и уплотнение подходят среде
Нужен ли резервный насос
Резерв определяют требования непрерывности процесса; для ответственных систем часто предусматривают рабочий и резервный агрегаты
