Скважинные насосы
Скважинный насос — погружной агрегат вытянутой формы, который устанавливают внутри обсадной колонны и поднимает воду многоступенчатой центробежной частью. В каталоге представлены модели для индивидуального, коммунального, сельскохозяйственного и промышленного водоснабжения разных диаметров и мощности
Подбор связывает внутренний диаметр колонны, статический и динамический уровни, дебит, глубину, расход и напор. Доступны Ливнынасос, Pedrollo, Calpeda, Промбурвод, CNP, Wilo, Vodotok, Grundfos, Unipump и DAB
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|

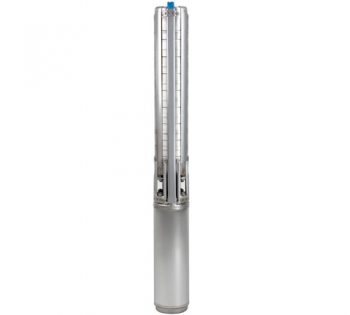

 | 6091302 | Wilo | Насос TWI4.01-14-DM-D Wilo 6091302 | 126 928 ₽ | |
 | 6075432 | Wilo | Насос TWI 8.90-18-C SD Wilo 6075432 | 3 071 174 ₽ | |
| 6075430 | Wilo | Насос TWI 8.90-15-C SD Wilo 6075430 | 2 575 158 ₽ | |
| 6091300 | Wilo | Насос TWI4.01-09-DM-D Wilo 6091300 | 110 719 ₽ | |
| 6075431 | Wilo | Насос TWI 8.90-17-C SD Wilo 6075431 | 3 038 192 ₽ | |
| 6075428 | Wilo | Насос TWI 8.90-13-C SD Wilo 6075428 | 2 510 807 ₽ | |
| 6075429 | Wilo | Насос TWI 8.90-14-C SD Wilo 6075429 | 2 544 272 ₽ | |
| 6075426 | Wilo | Насос TWI 8.90-11-C SD Wilo 6075426 | 2 082 125 ₽ | |
| 6075425 | Wilo | Насос TWI 8.90-10-C SD Wilo 6075425 | 2 091 802 ₽ | |
| 6075427 | Wilo | Насос TWI 8.90-12-C SD Wilo 6075427 | 2 144 298 ₽ | |
| 6075420 | Wilo | Насос TWI 8.90-05-C SD Wilo 6075420 | 809 868 ₽ | |
| 6075421 | Wilo | Насос TWI 8.90-06-C SD Wilo 6075421 | 975 502 ₽ | |
| 6075423 | Wilo | Насос TWI 8.90-08-C SD Wilo 6075423 | 1 351 123 ₽ | |
| 6075424 | Wilo | Насос TWI 8.90-09-C SD Wilo 6075424 | 1 574 819 ₽ | |
| 6075422 | Wilo | Насос TWI 8.90-07-C SD Wilo 6075422 | 1 310 561 ₽ | |
| 6075416 | Wilo | Насос TWI 8.90-01-C SD Wilo 6075416 | 454 326 ₽ | |
| 6075417 | Wilo | Насос TWI 8.90-02-C SD Wilo 6075417 | 547 385 ₽ | |
| 6075415 | Wilo | Насос TWI 8.80-20-C SD Wilo 6075415 | 2 707 246 ₽ | |
| 6075414 | Wilo | Насос TWI 8.80-18-C SD Wilo 6075414 | 2 635 558 ₽ | |
| 6075413 | Wilo | Насос TWI 8.80-16-C SD Wilo 6075413 | 2 572 980 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Монтаж, настройка и эксплуатация
Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы
Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух
Представлены однофазные и трёхфазные исполнения. Мощность, напряжение и длину кабеля согласуют с сетью и пусковой аппаратурой
- Перед вводом в работу
- сверяют обозначение и комплектность поставки
- проверяют присоединения и доступ для обслуживания
- фиксируют расчётный режим для последующего контроля
- выполняют проверку по инструкции изготовителя
| Характеристики проверяют совместно, а не изолированно | ||
|---|---|---|
| Критерий | Что проверить | Зачем |
| Расход Q | одновременное потребление | ниже устойчивого дебита |
| Высота | подъём от динамического уровня | по фактическим отметкам |
| Потери | труба, арматура и фильтры | для расчётного расхода |
| Давление | остаточный напор у потребителя | по задаче системы |
| Окончательное исполнение сверяют с документацией конкретной модели | ||
Скважинные насосы в рабочем узле
Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы
Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух
- Контрольные точки
- одновременное потребление
- труба, арматура и фильтры
- остаточный напор у потребителя
Паспорт скважины
Внутренний диаметр ограничивает размер насоса. Статический уровень показывает зеркало без отбора, динамический — при работающем водозаборе
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
Рабочая точка
Расход рассчитывают по одновременной работе потребителей, а напор включает подъём от динамического уровня, потери и остаточное давление
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
Автоматика
Систему дополняют реле давления, гидроаккумулятором, датчиками уровня или частотным регулированием
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
ВажноОшибки, влияющие на работу оборудования
Избыточная подача снижает динамический уровень, вызывает работу без воды и может втягивать песок. Неверный напор не обеспечивает давление в системе
Запас выбирают расчётно, а не переходом к максимально мощной модели
- Что нельзя упускать
- назначение оборудования в конкретной системе
- предельные параметры среды и режима
- совместимость присоединений и управляющих цепей
Проверка совместимости перед заказом
Сначала фиксируют рабочую задачу и значения, которые нельзя менять без пересчёта системы: расход q, высота, потери и давление. Затем сравнивают только те исполнения, которые одновременно проходят все ограничения
При замене существующей позиции сверяют полную маркировку, присоединительные размеры, монтажное пространство и характеристики связанных компонентов. Совпадение одного номинала или внешнего вида не подтверждает взаимозаменяемость
После предварительного выбора проверяют рабочую область, комплектность и ограничения по документации производителя. Такой порядок помогает исключить оборудование, которое формально подходит по одному параметру, но не рассчитано на реальный режим
Подбор скважинные насосы в PUMPING
PUMPING помогает сопоставить модели по Q/H, диаметру, уровню воды, дебиту, материалам, питанию и присоединению. Результат проверяют по кривой и требованиям к охлаждению
Для сравнения используют технические параметры и точное обозначение изделия. Цель подбора — получить совместимую позицию без неподтверждённых допущений о среде, нагрузке или способе монтажа
Какой уровень использовать для расчёта напора
Динамический уровень при расчётном отборе
Должен ли насос быть уже обсадной трубы
Да, нужен зазор для кабеля, спуска и охлаждения
Можно ли увеличить производительность выше дебита
Нет, устойчивый расход согласуют с притоком
Для чего нужен гидроаккумулятор
Он поддерживает запас воды и уменьшает частоту пусков
Когда выбирают трёхфазный двигатель
При доступной трёхфазной сети и соответствующей мощности
