Скважинные насосы
Скважинный насос — погружной агрегат вытянутой формы, который устанавливают внутри обсадной колонны и поднимает воду многоступенчатой центробежной частью. В каталоге представлены модели для индивидуального, коммунального, сельскохозяйственного и промышленного водоснабжения разных диаметров и мощности
Подбор связывает внутренний диаметр колонны, статический и динамический уровни, дебит, глубину, расход и напор. Доступны Ливнынасос, Pedrollo, Calpeda, Промбурвод, CNP, Wilo, Vodotok, Grundfos, Unipump и DAB
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|

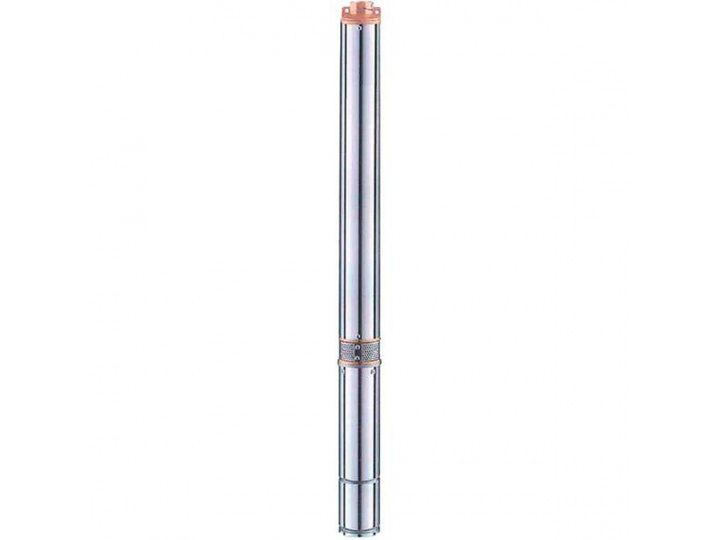

 | WTD000365 | Waterstry | Насос 3ST 3-65 3", тм, 0,92kW Waterstry WTD000365 | 21 185 ₽ | |

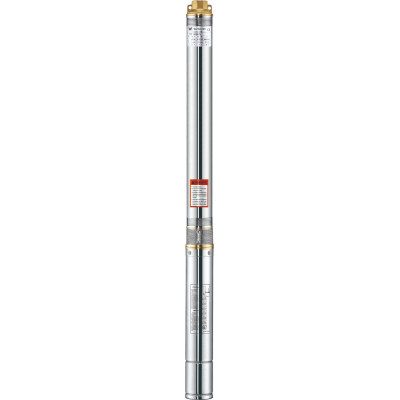

 | WTD000350К | Waterstry | Насос 3ST 3-50 3", тм Waterstry WTD000350К | По запросу | |

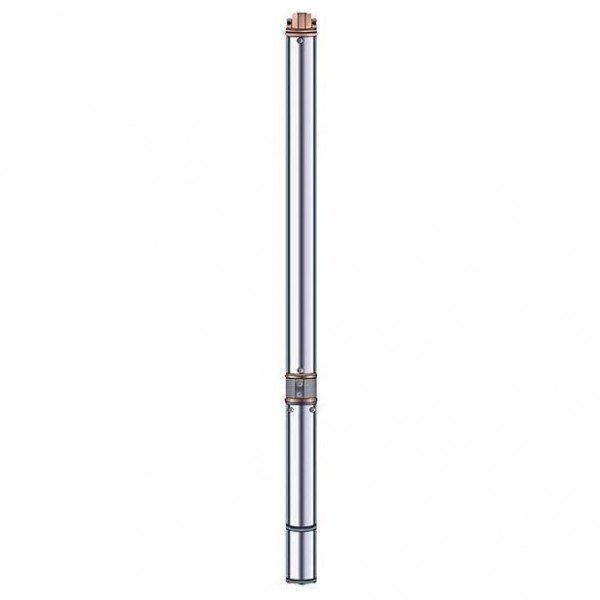

 | WTD0002120 | Waterstry | Насос 3ST 2-120 3", тм, 1,5kW Waterstry WTD0002120 | 25 133 ₽ | |
 | WTD000350 | Waterstry | Насос 3ST 3-50 3", тм, 0,75kW Waterstry WTD000350 | 18 090 ₽ | |
| WTD000290M | Waterstry | Насос 3ST 2- 90 MINI 3,5" Waterstry WTD000290M | По запросу | |

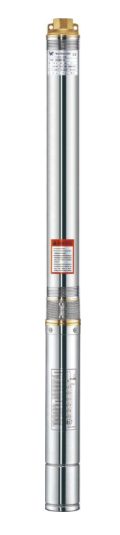

 | WTDE0021565К | Waterstry | Насос 3ST 2/15-65 Set 3" Waterstry WTDE0021565К | 19 268 ₽ | |
| WTD0002100 | Waterstry | Насос 3ST 2-100 3", тм Waterstry WTD0002100 | 23 211 ₽ | |
 | WTD000285К | Waterstry | Насос 3ST 2- 85 3", тм Waterstry WTD000285К | 43 664 ₽ | |
| WTD000285 | Waterstry | Насос 3ST 2- 85 3", тм Waterstry WTD000285 | 20 924 ₽ | |
| WTD000250К | Waterstry | Насос 3ST 2- 50 3", тм Waterstry WTD000250К | По запросу | |
| WTD000250M | Waterstry | Насос 3ST 2- 50 MINI 3,5" Waterstry WTD000250M | По запросу | |
| WTD000185К | Waterstry | Насос 3ST 1-85 3", тм Waterstry WTD000185К | По запросу | |
| WTD000180M | Waterstry | Насос 3ST 1- 80 MINI 3,5" Waterstry WTD000180M | По запросу | |
| WTD000270 | Waterstry | Насос 3ST 2- 70 3", тм Waterstry WTD000270 | 18 135 ₽ | |
| WTD000250 | Waterstry | Насос 3ST 2- 50 3", тм Waterstry WTD000250 | 16 332 ₽ | |
| WTD000270M | Waterstry | Насос 3ST 2- 70 MINI 3,5" Waterstry WTD000270M | По запросу | |
| WTD000185 | Waterstry | Насос 3ST 1- 85 3", тм Waterstry WTD000185 | 16 859 ₽ | |
| WTD000160 | Waterstry | Насос 3ST 1- 60 3", тм Waterstry WTD000160 | 14 939 ₽ | |
| WTD000270К | Waterstry | Насос 3ST 2- 70 3", тм Waterstry WTD000270К | По запросу | |
| WTD000140M | Waterstry | Насос 3ST 1- 40 MINI 3,5" Waterstry WTD000140M | По запросу |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Монтаж, настройка и эксплуатация
Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы
Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух
Представлены однофазные и трёхфазные исполнения. Мощность, напряжение и длину кабеля согласуют с сетью и пусковой аппаратурой
- Перед вводом в работу
- сверяют обозначение и комплектность поставки
- проверяют присоединения и доступ для обслуживания
- фиксируют расчётный режим для последующего контроля
- выполняют проверку по инструкции изготовителя
| Характеристики проверяют совместно, а не изолированно | ||
|---|---|---|
| Критерий | Что проверить | Зачем |
| Расход Q | одновременное потребление | ниже устойчивого дебита |
| Высота | подъём от динамического уровня | по фактическим отметкам |
| Потери | труба, арматура и фильтры | для расчётного расхода |
| Давление | остаточный напор у потребителя | по задаче системы |
| Окончательное исполнение сверяют с документацией конкретной модели | ||
Скважинные насосы в рабочем узле
Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы
Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух
- Контрольные точки
- одновременное потребление
- труба, арматура и фильтры
- остаточный напор у потребителя
Паспорт скважины
Внутренний диаметр ограничивает размер насоса. Статический уровень показывает зеркало без отбора, динамический — при работающем водозаборе
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
Рабочая точка
Расход рассчитывают по одновременной работе потребителей, а напор включает подъём от динамического уровня, потери и остаточное давление
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
Автоматика
Систему дополняют реле давления, гидроаккумулятором, датчиками уровня или частотным регулированием
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
ВажноОшибки, влияющие на работу оборудования
Избыточная подача снижает динамический уровень, вызывает работу без воды и может втягивать песок. Неверный напор не обеспечивает давление в системе
Запас выбирают расчётно, а не переходом к максимально мощной модели
- Что нельзя упускать
- назначение оборудования в конкретной системе
- предельные параметры среды и режима
- совместимость присоединений и управляющих цепей
Проверка совместимости перед заказом
Сначала фиксируют рабочую задачу и значения, которые нельзя менять без пересчёта системы: расход q, высота, потери и давление. Затем сравнивают только те исполнения, которые одновременно проходят все ограничения
При замене существующей позиции сверяют полную маркировку, присоединительные размеры, монтажное пространство и характеристики связанных компонентов. Совпадение одного номинала или внешнего вида не подтверждает взаимозаменяемость
После предварительного выбора проверяют рабочую область, комплектность и ограничения по документации производителя. Такой порядок помогает исключить оборудование, которое формально подходит по одному параметру, но не рассчитано на реальный режим
Подбор скважинные насосы в PUMPING
PUMPING помогает сопоставить модели по Q/H, диаметру, уровню воды, дебиту, материалам, питанию и присоединению. Результат проверяют по кривой и требованиям к охлаждению
Для сравнения используют технические параметры и точное обозначение изделия. Цель подбора — получить совместимую позицию без неподтверждённых допущений о среде, нагрузке или способе монтажа
Какой уровень использовать для расчёта напора
Динамический уровень при расчётном отборе
Должен ли насос быть уже обсадной трубы
Да, нужен зазор для кабеля, спуска и охлаждения
Можно ли увеличить производительность выше дебита
Нет, устойчивый расход согласуют с притоком
Для чего нужен гидроаккумулятор
Он поддерживает запас воды и уменьшает частоту пусков
Когда выбирают трёхфазный двигатель
При доступной трёхфазной сети и соответствующей мощности
