Скважинные насосы
Скважинный насос — погружной агрегат вытянутой формы, который устанавливают внутри обсадной колонны и поднимает воду многоступенчатой центробежной частью. В каталоге представлены модели для индивидуального, коммунального, сельскохозяйственного и промышленного водоснабжения разных диаметров и мощности
Подбор связывает внутренний диаметр колонны, статический и динамический уровни, дебит, глубину, расход и напор. Доступны Ливнынасос, Pedrollo, Calpeda, Промбурвод, CNP, Wilo, Vodotok, Grundfos, Unipump и DAB
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|

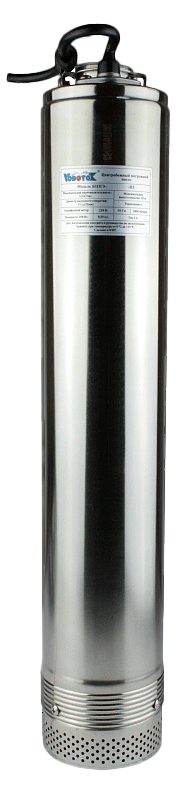

 | L6144 | Vodotok | Насос БЦПЭ-100-0.5-22м-НЗ Vodotok L6144 | 7 621 ₽ | |

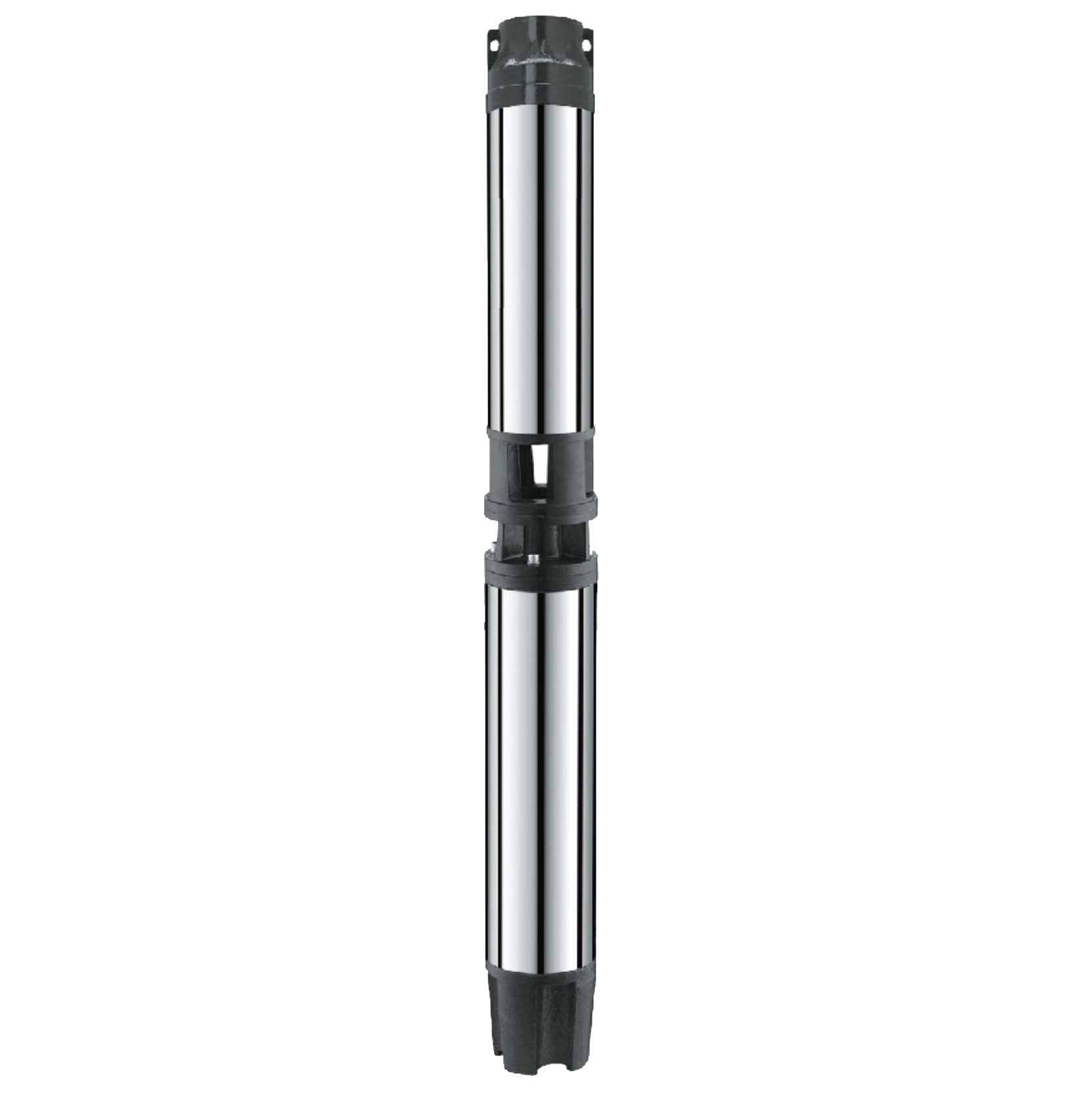

 | L2891 | Vodotok | Насос 6SR30/11 Vodotok L2891 Вертикальный | По запросу | |

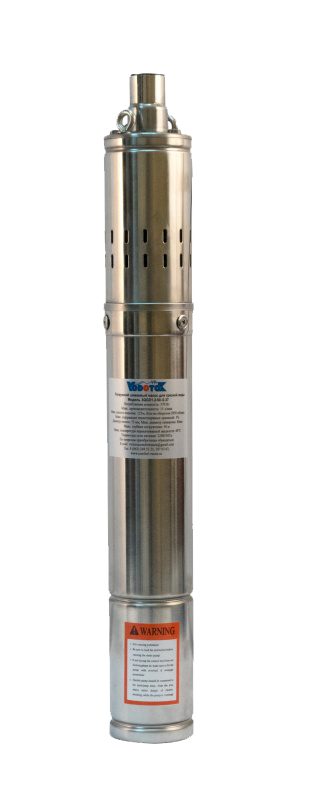

 | L6584 | Vodotok | Насос 4QGD 1.8-100-1.1 Vodotok L6584 | 8 885 ₽ | |
 | L6407 | Vodotok | Насос 4SKM150 Vodotok L6407 Вертикальный | 10 891 ₽ | |
| L0745 | Vodotok | Насос 6SR18/10 Vodotok L0745 Вертикальный | По запросу | |

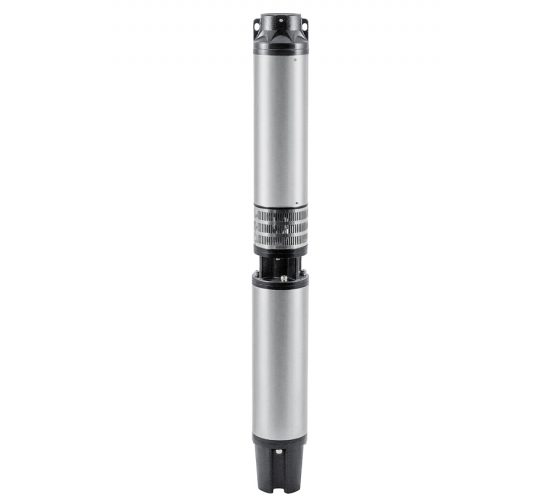

 | 57789 | Unipump | Насос ЭЦВ 6-27-64 (пр. часть Unipump 57789 | 84 432 ₽ | |

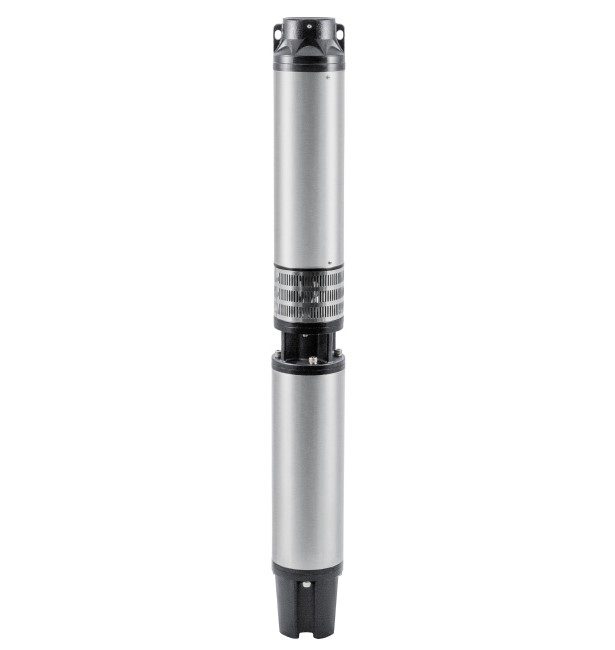

 | 70377 | Unipump | Насос ЭЦВ 5-7-180 (пр. часть, двиг. Unipump 70377 | 67 558 ₽ | |

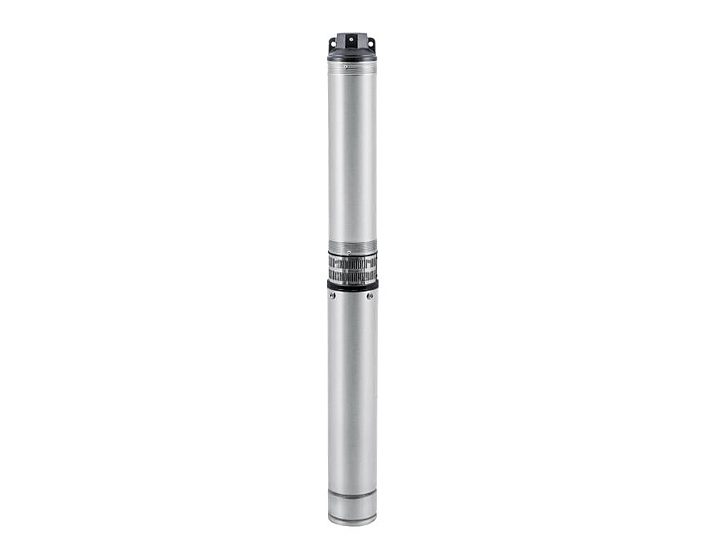

 | 96427 | Unipump | Насос ЭЦВ 4-16-77 (пр.часть Unipump 96427 | 52 376 ₽ | |
| 30201 | Unipump | Насос ЭЦВ 6-27-96 (пр. часть, двиг. Unipump 30201 | 98 673 ₽ | |
 | 53456 | Unipump | Насос ЭЦВ 4-20-60 (пр. часть, двиг. Unipump 53456 | 51 951 ₽ | |
| 95744 | Unipump | Насос ЭЦВ 5-30-51 (пр. часть Unipump 95744 | 64 171 ₽ | |

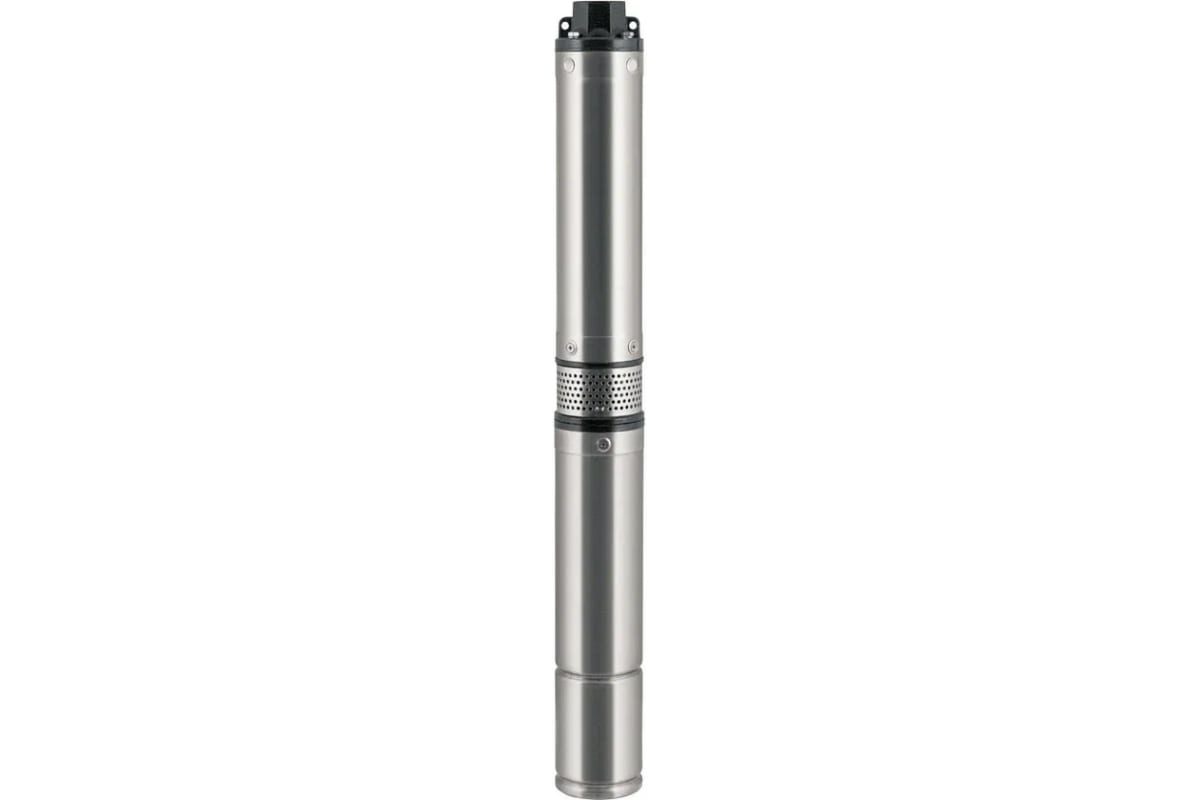

 | 85854 | Unipump | Насос БЦП 3,5-0,5-80 (750 Вт, 45 м) Unipump 85854 | 16 152 ₽ | |
| 26330 | Unipump | Насос ЭЦВ 4-6-189 (пр. часть, двиг. Unipump 26330 | 53 522 ₽ | |
 | 61253 | Unipump | Насос ЭЦВ 4-8-75 Unipump 61253 | 31 903 ₽ | |
| 42126 | Unipump | Насос ЭЦВ 6-18-94 (пр. часть, двиг. Unipump 42126 | 73 308 ₽ | |
| 21135 | Unipump | Насос БЦП 3,5-0,5-80 (750 Вт, 1 м) Unipump 21135 | По запросу | |
| 91176 | Unipump | Насос ЭЦВ 4-8-110 Unipump 91176 | 40 675 ₽ | |

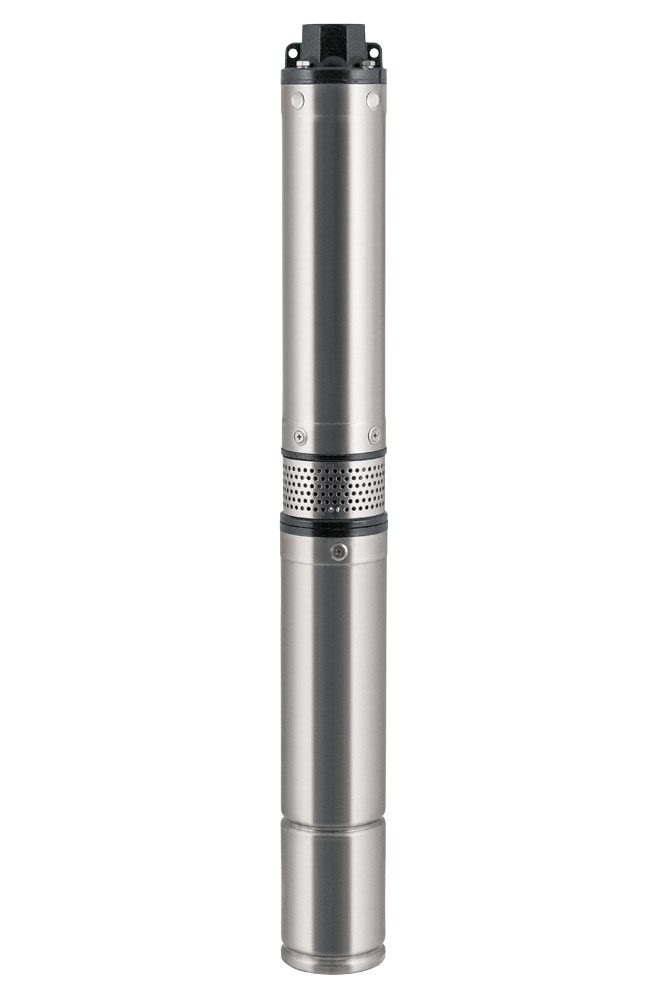

 | 31562 | Unipump | Насос БЦП 3,5-0,63-45 Unipump 31562 | 15 743 ₽ | |
 | 18059 | Unipump | Насос ЭЦВ 5-10-100 Unipump 18059 | 59 997 ₽ | |
 | 52919 | Unipump | Насос ЭЦВ 6-36-68 (пр. часть Unipump 52919 | 103 154 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Монтаж, настройка и эксплуатация
Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы
Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух
Представлены однофазные и трёхфазные исполнения. Мощность, напряжение и длину кабеля согласуют с сетью и пусковой аппаратурой
- Перед вводом в работу
- сверяют обозначение и комплектность поставки
- проверяют присоединения и доступ для обслуживания
- фиксируют расчётный режим для последующего контроля
- выполняют проверку по инструкции изготовителя
| Характеристики проверяют совместно, а не изолированно | ||
|---|---|---|
| Критерий | Что проверить | Зачем |
| Расход Q | одновременное потребление | ниже устойчивого дебита |
| Высота | подъём от динамического уровня | по фактическим отметкам |
| Потери | труба, арматура и фильтры | для расчётного расхода |
| Давление | остаточный напор у потребителя | по задаче системы |
| Окончательное исполнение сверяют с документацией конкретной модели | ||
Скважинные насосы в рабочем узле
Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы
Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух
- Контрольные точки
- одновременное потребление
- труба, арматура и фильтры
- остаточный напор у потребителя
Паспорт скважины
Внутренний диаметр ограничивает размер насоса. Статический уровень показывает зеркало без отбора, динамический — при работающем водозаборе
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
Рабочая точка
Расход рассчитывают по одновременной работе потребителей, а напор включает подъём от динамического уровня, потери и остаточное давление
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
Автоматика
Систему дополняют реле давления, гидроаккумулятором, датчиками уровня или частотным регулированием
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
ВажноОшибки, влияющие на работу оборудования
Избыточная подача снижает динамический уровень, вызывает работу без воды и может втягивать песок. Неверный напор не обеспечивает давление в системе
Запас выбирают расчётно, а не переходом к максимально мощной модели
- Что нельзя упускать
- назначение оборудования в конкретной системе
- предельные параметры среды и режима
- совместимость присоединений и управляющих цепей
Проверка совместимости перед заказом
Сначала фиксируют рабочую задачу и значения, которые нельзя менять без пересчёта системы: расход q, высота, потери и давление. Затем сравнивают только те исполнения, которые одновременно проходят все ограничения
При замене существующей позиции сверяют полную маркировку, присоединительные размеры, монтажное пространство и характеристики связанных компонентов. Совпадение одного номинала или внешнего вида не подтверждает взаимозаменяемость
После предварительного выбора проверяют рабочую область, комплектность и ограничения по документации производителя. Такой порядок помогает исключить оборудование, которое формально подходит по одному параметру, но не рассчитано на реальный режим
Подбор скважинные насосы в PUMPING
PUMPING помогает сопоставить модели по Q/H, диаметру, уровню воды, дебиту, материалам, питанию и присоединению. Результат проверяют по кривой и требованиям к охлаждению
Для сравнения используют технические параметры и точное обозначение изделия. Цель подбора — получить совместимую позицию без неподтверждённых допущений о среде, нагрузке или способе монтажа
Какой уровень использовать для расчёта напора
Динамический уровень при расчётном отборе
Должен ли насос быть уже обсадной трубы
Да, нужен зазор для кабеля, спуска и охлаждения
Можно ли увеличить производительность выше дебита
Нет, устойчивый расход согласуют с притоком
Для чего нужен гидроаккумулятор
Он поддерживает запас воды и уменьшает частоту пусков
Когда выбирают трёхфазный двигатель
При доступной трёхфазной сети и соответствующей мощности
