Скважинные насосы
Скважинный насос — погружной агрегат вытянутой формы, который устанавливают внутри обсадной колонны и поднимает воду многоступенчатой центробежной частью. В каталоге представлены модели для индивидуального, коммунального, сельскохозяйственного и промышленного водоснабжения разных диаметров и мощности
Подбор связывает внутренний диаметр колонны, статический и динамический уровни, дебит, глубину, расход и напор. Доступны Ливнынасос, Pedrollo, Calpeda, Промбурвод, CNP, Wilo, Vodotok, Grundfos, Unipump и DAB
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | 60197509 | DAB | Насос S4 16/8 3HP M230/50 4OL DAB 60197509 | 93 925 ₽ | |

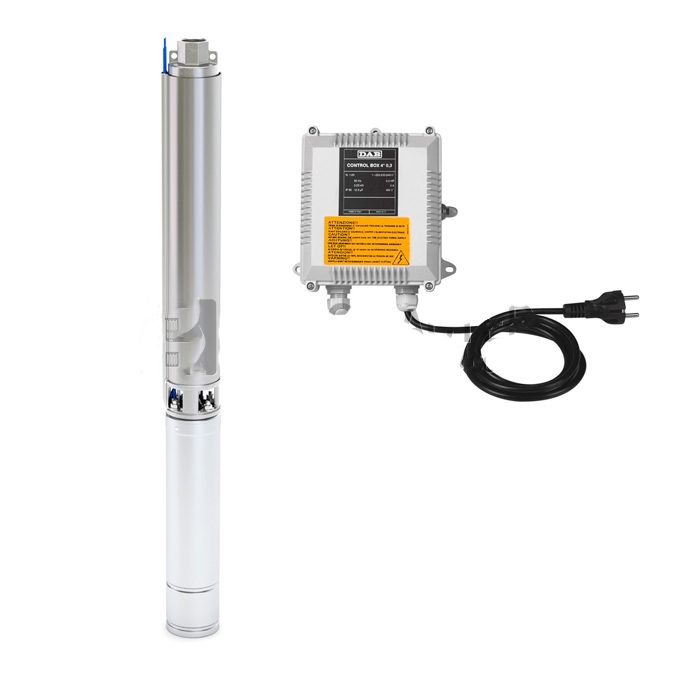

 | 60197291 | DAB | Насос S4 3/19 1,5HP M230/50 + кабель DAB 60197291 | 112 674 ₽ | |
| 60197290 | DAB | Насос S4 3/13 1HP M230/50 + кабель DAB 60197290 | 89 350 ₽ | |
| 60197289 | DAB | Насос S4 3/9 0,75HP M230/50 + кабель DAB 60197289 | 75 729 ₽ | |
| 60197433 | DAB | Насос S4 4/14 1,5HP T400/50 4OL DAB 60197433 | 69 020 ₽ | |
| 60197298 | DAB | Насос S4 4/14 1,5HP M230/50 DAB 60197298 | 97 381 ₽ | |
| 60197440 | DAB | Насос S4 4/14 1,5HP M230/50 + кабель DAB 60197440 | По запросу | |
| 60197310 | DAB | Насос S4 12/5 1,5HP M230/50 (кабель + DAB 60197310 | 85 589 ₽ | |

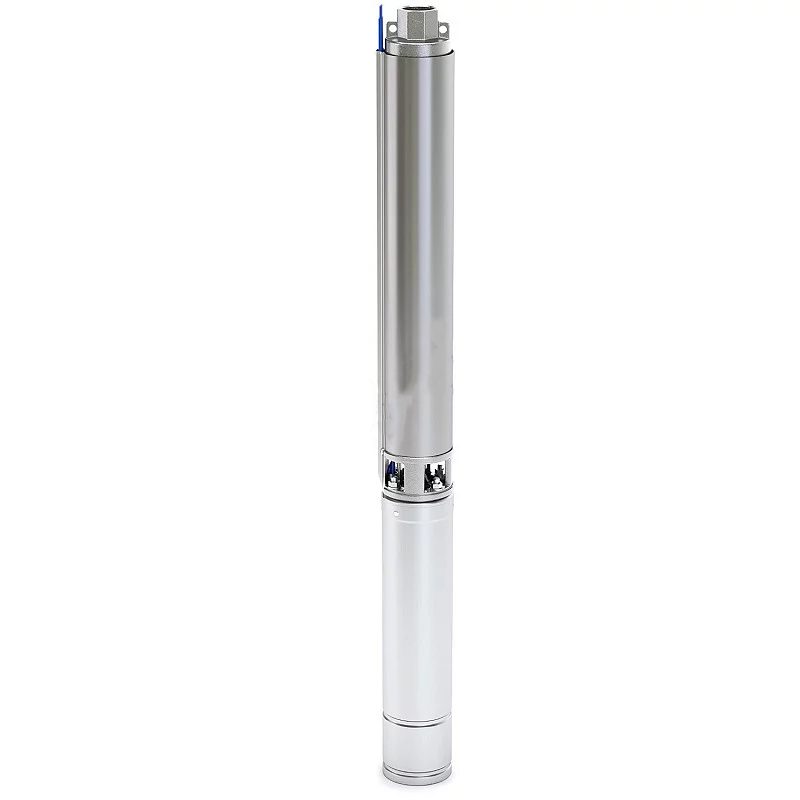

 | 60197515 | DAB | Насос S4 16/15 5,5HP T400/50 4OL DAB 60197515 | 125 131 ₽ | |
| 60197312 | DAB | Насос S4 12/11 3HP M230/50 ( кабель + DAB 60197312 | 113 645 ₽ | |
| 60197292 | DAB | Насос S4 3/25 2HP M230/50 DAB 60197292 | 131 535 ₽ | |
| 60197315 | DAB | Насос S4 16/8 3HP M230/50 ( кабель + DAB 60197315 | 118 016 ₽ | |
 | 60180981 | DAB | Насос MICRA HS 3/5 DAB 60180981 | 227 381 ₽ | |
| 60197417 | DAB | Насос S4 3/45 4HP T400/50 4OL DAB 60197417 | 144 038 ₽ | |
| 60180980 | DAB | Насос MICRA HS 3/4 DAB 60180980 | 223 353 ₽ | |
| 60180979 | DAB | Насос MICRA HS 3/3 DAB 60180979 | 218 821 ₽ | |

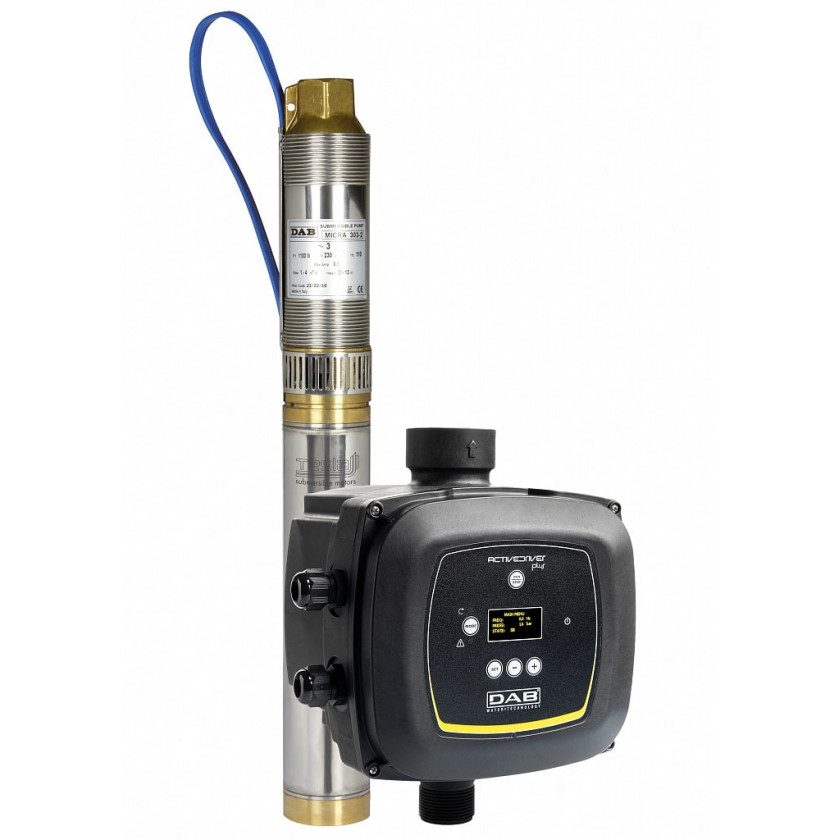

 | 60180978 | DAB | Насос MICRA HS 3/2 DAB 60180978 | 204 522 ₽ | |
| 60197421 | DAB | Насос S4 3/67 5,5HP T400/50 4OL DAB 60197421 | 199 132 ₽ | |
| 60197494 | DAB | Насос S4 12/8 2HP T400/50 4OL DAB 60197494 | 74 611 ₽ | |

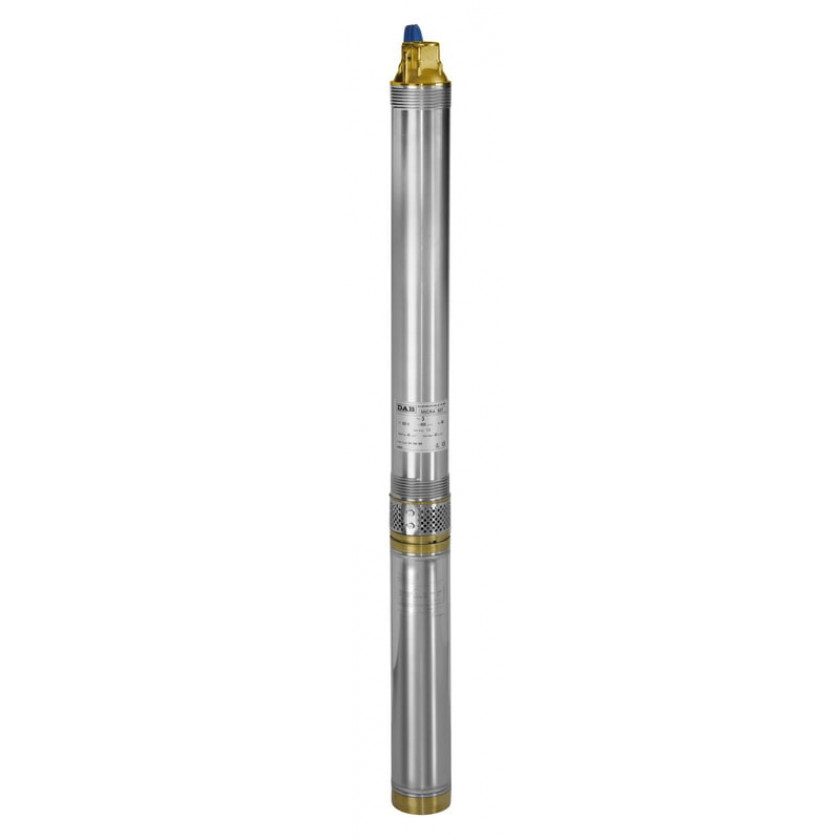

 | 90618 | DAB | Насос MICRA 75 T DAB 90618 Вертикальный | 86 422 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Монтаж, настройка и эксплуатация
Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы
Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух
Представлены однофазные и трёхфазные исполнения. Мощность, напряжение и длину кабеля согласуют с сетью и пусковой аппаратурой
- Перед вводом в работу
- сверяют обозначение и комплектность поставки
- проверяют присоединения и доступ для обслуживания
- фиксируют расчётный режим для последующего контроля
- выполняют проверку по инструкции изготовителя
| Характеристики проверяют совместно, а не изолированно | ||
|---|---|---|
| Критерий | Что проверить | Зачем |
| Расход Q | одновременное потребление | ниже устойчивого дебита |
| Высота | подъём от динамического уровня | по фактическим отметкам |
| Потери | труба, арматура и фильтры | для расчётного расхода |
| Давление | остаточный напор у потребителя | по задаче системы |
| Окончательное исполнение сверяют с документацией конкретной модели | ||
Скважинные насосы в рабочем узле
Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы
Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух
- Контрольные точки
- одновременное потребление
- труба, арматура и фильтры
- остаточный напор у потребителя
Паспорт скважины
Внутренний диаметр ограничивает размер насоса. Статический уровень показывает зеркало без отбора, динамический — при работающем водозаборе
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
Рабочая точка
Расход рассчитывают по одновременной работе потребителей, а напор включает подъём от динамического уровня, потери и остаточное давление
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
Автоматика
Систему дополняют реле давления, гидроаккумулятором, датчиками уровня или частотным регулированием
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
ВажноОшибки, влияющие на работу оборудования
Избыточная подача снижает динамический уровень, вызывает работу без воды и может втягивать песок. Неверный напор не обеспечивает давление в системе
Запас выбирают расчётно, а не переходом к максимально мощной модели
- Что нельзя упускать
- назначение оборудования в конкретной системе
- предельные параметры среды и режима
- совместимость присоединений и управляющих цепей
Проверка совместимости перед заказом
Сначала фиксируют рабочую задачу и значения, которые нельзя менять без пересчёта системы: расход q, высота, потери и давление. Затем сравнивают только те исполнения, которые одновременно проходят все ограничения
При замене существующей позиции сверяют полную маркировку, присоединительные размеры, монтажное пространство и характеристики связанных компонентов. Совпадение одного номинала или внешнего вида не подтверждает взаимозаменяемость
После предварительного выбора проверяют рабочую область, комплектность и ограничения по документации производителя. Такой порядок помогает исключить оборудование, которое формально подходит по одному параметру, но не рассчитано на реальный режим
Подбор скважинные насосы в PUMPING
PUMPING помогает сопоставить модели по Q/H, диаметру, уровню воды, дебиту, материалам, питанию и присоединению. Результат проверяют по кривой и требованиям к охлаждению
Для сравнения используют технические параметры и точное обозначение изделия. Цель подбора — получить совместимую позицию без неподтверждённых допущений о среде, нагрузке или способе монтажа
Какой уровень использовать для расчёта напора
Динамический уровень при расчётном отборе
Должен ли насос быть уже обсадной трубы
Да, нужен зазор для кабеля, спуска и охлаждения
Можно ли увеличить производительность выше дебита
Нет, устойчивый расход согласуют с притоком
Для чего нужен гидроаккумулятор
Он поддерживает запас воды и уменьшает частоту пусков
Когда выбирают трёхфазный двигатель
При доступной трёхфазной сети и соответствующей мощности
