Скважинные насосы
Скважинный насос — погружной агрегат вытянутой формы, который устанавливают внутри обсадной колонны и поднимает воду многоступенчатой центробежной частью. В каталоге представлены модели для индивидуального, коммунального, сельскохозяйственного и промышленного водоснабжения разных диаметров и мощности
Подбор связывает внутренний диаметр колонны, статический и динамический уровни, дебит, глубину, расход и напор. Доступны Ливнынасос, Pedrollo, Calpeda, Промбурвод, CNP, Wilo, Vodotok, Grundfos, Unipump и DAB
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | SM(G)25-3S | Aikon | Насос SM(G)25-3 S Aikon SM(G)25-3S | 44 676 ₽ | |
| SM(G)25-2S | Aikon | Насос SM(G)25-2 S Aikon SM(G)25-2S | 39 530 ₽ | |

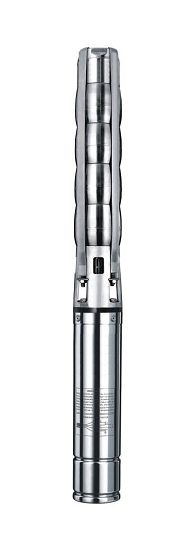

 | SM(G)25-15 S | Aikon | Насос , 15 кВт, 3х380В, 50Гц Aikon SM(G)25-15 S | 121 258 ₽ | |
| SM(G)25-4S | Aikon | Насос SM(G)25-4 S Aikon SM(G)25-4S | 49 030 ₽ | |
| SM(G)25-13 S | Aikon | Насос , 13 кВт, 3х380В, 50Гц Aikon SM(G)25-13 S | 112 824 ₽ | |
| SM(G)25-11 S | Aikon | Насос , 11 кВт, 3х380В, 50Гц Aikon SM(G)25-11 S | 103 251 ₽ | |
| SM(F1)12-29S | Aikon | Насос SM(F1)12-29 S Aikon SM(F1)12-29S | 106 147 ₽ | |
| SM(F1)12-24S | Aikon | Насос SM(F1)12-24 S Aikon SM(F1)12-24S | 88 899 ₽ | |
| SM(C)8-8D | Aikon | Насос SM(C)8-8 D Aikon SM(C)8-8D | 21 207 ₽ | |
| SM(C)8-8S | Aikon | Насос SM(C)8-8 S Aikon SM(C)8-8S | 19 453 ₽ | |
| SM(C)8-6S | Aikon | Насос SM(C)8-6 S Aikon SM(C)8-6S | 16 965 ₽ | |
| SM(C)8-5S | Aikon | Насос SM(C)8-5 S Aikon SM(C)8-5S | 15 381 ₽ | |
| SM(C)8-5D | Aikon | Насос SM(C)8-5 D Aikon SM(C)8-5D | 15 664 ₽ | |
| SM(C)8-36S | Aikon | Насос SM(C)8-36 S Aikon SM(C)8-36S | 56 156 ₽ | |
| SM(C)8-28S | Aikon | Насос SM(C)8-28 S Aikon SM(C)8-28S | 41 282 ₽ | |
| SM(C)8-6D | Aikon | Насос SM(C)8-6 D Aikon SM(C)8-6D | 18 492 ₽ | |
| SM(C)8-44S | Aikon | Насос SM(C)8-44 S Aikon SM(C)8-44S | 75 496 ₽ | |
| SM(C)8-20S | Aikon | Насос SM(C)8-20 S Aikon SM(C)8-20S | 34 722 ₽ | |
| SM(C)8-15S | Aikon | Насос SM(C)8-15 S Aikon SM(C)8-15S | 26 805 ₽ | |
| SM(C)8-15D | Aikon | Насос SM(C)8-15 D Aikon SM(C)8-15D | 28 841 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Монтаж, настройка и эксплуатация
Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы
Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух
Представлены однофазные и трёхфазные исполнения. Мощность, напряжение и длину кабеля согласуют с сетью и пусковой аппаратурой
- Перед вводом в работу
- сверяют обозначение и комплектность поставки
- проверяют присоединения и доступ для обслуживания
- фиксируют расчётный режим для последующего контроля
- выполняют проверку по инструкции изготовителя
| Характеристики проверяют совместно, а не изолированно | ||
|---|---|---|
| Критерий | Что проверить | Зачем |
| Расход Q | одновременное потребление | ниже устойчивого дебита |
| Высота | подъём от динамического уровня | по фактическим отметкам |
| Потери | труба, арматура и фильтры | для расчётного расхода |
| Давление | остаточный напор у потребителя | по задаче системы |
| Окончательное исполнение сверяют с документацией конкретной модели | ||
Скважинные насосы в рабочем узле
Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы
Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух
- Контрольные точки
- одновременное потребление
- труба, арматура и фильтры
- остаточный напор у потребителя
Паспорт скважины
Внутренний диаметр ограничивает размер насоса. Статический уровень показывает зеркало без отбора, динамический — при работающем водозаборе
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
Рабочая точка
Расход рассчитывают по одновременной работе потребителей, а напор включает подъём от динамического уровня, потери и остаточное давление
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
Автоматика
Систему дополняют реле давления, гидроаккумулятором, датчиками уровня или частотным регулированием
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
ВажноОшибки, влияющие на работу оборудования
Избыточная подача снижает динамический уровень, вызывает работу без воды и может втягивать песок. Неверный напор не обеспечивает давление в системе
Запас выбирают расчётно, а не переходом к максимально мощной модели
- Что нельзя упускать
- назначение оборудования в конкретной системе
- предельные параметры среды и режима
- совместимость присоединений и управляющих цепей
Проверка совместимости перед заказом
Сначала фиксируют рабочую задачу и значения, которые нельзя менять без пересчёта системы: расход q, высота, потери и давление. Затем сравнивают только те исполнения, которые одновременно проходят все ограничения
При замене существующей позиции сверяют полную маркировку, присоединительные размеры, монтажное пространство и характеристики связанных компонентов. Совпадение одного номинала или внешнего вида не подтверждает взаимозаменяемость
После предварительного выбора проверяют рабочую область, комплектность и ограничения по документации производителя. Такой порядок помогает исключить оборудование, которое формально подходит по одному параметру, но не рассчитано на реальный режим
Подбор скважинные насосы в PUMPING
PUMPING помогает сопоставить модели по Q/H, диаметру, уровню воды, дебиту, материалам, питанию и присоединению. Результат проверяют по кривой и требованиям к охлаждению
Для сравнения используют технические параметры и точное обозначение изделия. Цель подбора — получить совместимую позицию без неподтверждённых допущений о среде, нагрузке или способе монтажа
Какой уровень использовать для расчёта напора
Динамический уровень при расчётном отборе
Должен ли насос быть уже обсадной трубы
Да, нужен зазор для кабеля, спуска и охлаждения
Можно ли увеличить производительность выше дебита
Нет, устойчивый расход согласуют с притоком
Для чего нужен гидроаккумулятор
Он поддерживает запас воды и уменьшает частоту пусков
Когда выбирают трёхфазный двигатель
При доступной трёхфазной сети и соответствующей мощности
