Скважинные насосы
Скважинный насос — погружной агрегат вытянутой формы, который устанавливают внутри обсадной колонны и поднимает воду многоступенчатой центробежной частью. В каталоге представлены модели для индивидуального, коммунального, сельскохозяйственного и промышленного водоснабжения разных диаметров и мощности
Подбор связывает внутренний диаметр колонны, статический и динамический уровни, дебит, глубину, расход и напор. Доступны Ливнынасос, Pedrollo, Calpeda, Промбурвод, CNP, Wilo, Vodotok, Grundfos, Unipump и DAB
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | 49480223WI5 | Pedrollo | Гидравлическая часть насоса Pedrollo 49480223WI5 | 46 464 ₽ | |
| 49480212WI5 | Pedrollo | Гидравлическая часть насоса Pedrollo 49480212WI5 | 32 160 ₽ | |
| 49480206WI5 | Pedrollo | Гидравлическая часть насоса Pedrollo 49480206WI5 | 25 920 ₽ | |
| 49480209WI5 | Pedrollo | Гидравлическая часть насоса Pedrollo 49480209WI5 | 29 184 ₽ | |
| 49481539WI5 | Pedrollo | Гидравлическая часть насоса Pedrollo 49481539WI5 | 123 552 ₽ | |
| 49481529WI5 | Pedrollo | Гидравлическая часть насоса Pedrollo 49481529WI5 | 98 304 ₽ | |
| 49I4X9324A1 | Pedrollo | Гидравлическая часть насоса Pedrollo 49I4X9324A1 | 90 336 ₽ | |
| 49481521WI5 | Pedrollo | Гидравлическая часть насоса Pedrollo 49481521WI5 | 79 872 ₽ | |
| 4941518WI5 | Pedrollo | Гидравлическая часть насоса Pedrollo 4941518WI5 | 69 120 ₽ | |
| 49481516WI5 | Pedrollo | Гидравлическая часть насоса Pedrollo 49481516WI5 | 59 904 ₽ | |
| 49481512WI5 | Pedrollo | Гидравлическая часть насоса Pedrollo 49481512WI5 | 50 208 ₽ | |
| 49481508WI5 | Pedrollo | Гидравлическая часть насоса Pedrollo 49481508WI5 | 40 704 ₽ | |
| 49481232WI5 | Pedrollo | Гидравлическая часть насоса Pedrollo 49481232WI5 | 108 096 ₽ | |
| 49481506WI5 | Pedrollo | Гидравлическая часть насоса Pedrollo 49481506WI5 | 34 944 ₽ | |
| 49I4X9229A1 | Pedrollo | Гидравлическая часть насоса Pedrollo 49I4X9229A1 | 94 368 ₽ | |
| 49481240WI5 | Pedrollo | Гидравлическая часть насоса Pedrollo 49481240WI5 | 126 048 ₽ | |
| 49481218WI5 | Pedrollo | Гидравлическая часть насоса Pedrollo 49481218WI5 | 66 432 ₽ | |
| 49481224WI5 | Pedrollo | Гидравлическая часть насоса Pedrollo 49481224WI5 | 88 608 ₽ | |

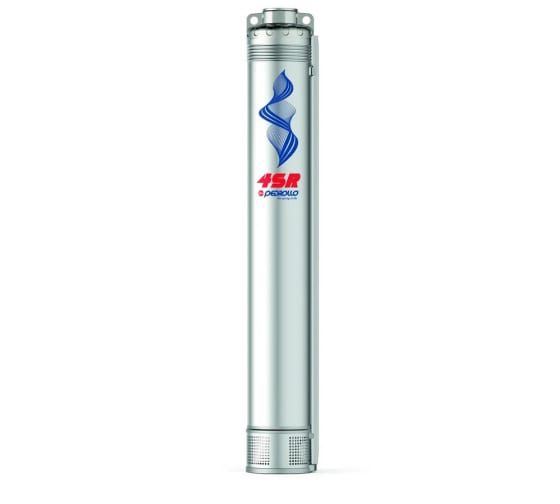

 | 4941212WI5 | Pedrollo | Гидравлическая часть насоса Pedrollo 4941212WI5 | 49 152 ₽ | |

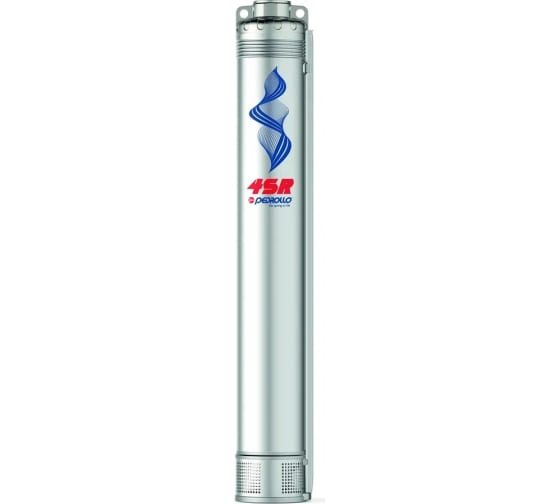

 | 4941216WI5 | Pedrollo | Гидравлическая часть насоса Pedrollo 4941216WI5 | 59 904 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Монтаж, настройка и эксплуатация
Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы
Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух
Представлены однофазные и трёхфазные исполнения. Мощность, напряжение и длину кабеля согласуют с сетью и пусковой аппаратурой
- Перед вводом в работу
- сверяют обозначение и комплектность поставки
- проверяют присоединения и доступ для обслуживания
- фиксируют расчётный режим для последующего контроля
- выполняют проверку по инструкции изготовителя
| Характеристики проверяют совместно, а не изолированно | ||
|---|---|---|
| Критерий | Что проверить | Зачем |
| Расход Q | одновременное потребление | ниже устойчивого дебита |
| Высота | подъём от динамического уровня | по фактическим отметкам |
| Потери | труба, арматура и фильтры | для расчётного расхода |
| Давление | остаточный напор у потребителя | по задаче системы |
| Окончательное исполнение сверяют с документацией конкретной модели | ||
Скважинные насосы в рабочем узле
Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы
Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух
- Контрольные точки
- одновременное потребление
- труба, арматура и фильтры
- остаточный напор у потребителя
Паспорт скважины
Внутренний диаметр ограничивает размер насоса. Статический уровень показывает зеркало без отбора, динамический — при работающем водозаборе
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
Рабочая точка
Расход рассчитывают по одновременной работе потребителей, а напор включает подъём от динамического уровня, потери и остаточное давление
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
Автоматика
Систему дополняют реле давления, гидроаккумулятором, датчиками уровня или частотным регулированием
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
ВажноОшибки, влияющие на работу оборудования
Избыточная подача снижает динамический уровень, вызывает работу без воды и может втягивать песок. Неверный напор не обеспечивает давление в системе
Запас выбирают расчётно, а не переходом к максимально мощной модели
- Что нельзя упускать
- назначение оборудования в конкретной системе
- предельные параметры среды и режима
- совместимость присоединений и управляющих цепей
Проверка совместимости перед заказом
Сначала фиксируют рабочую задачу и значения, которые нельзя менять без пересчёта системы: расход q, высота, потери и давление. Затем сравнивают только те исполнения, которые одновременно проходят все ограничения
При замене существующей позиции сверяют полную маркировку, присоединительные размеры, монтажное пространство и характеристики связанных компонентов. Совпадение одного номинала или внешнего вида не подтверждает взаимозаменяемость
После предварительного выбора проверяют рабочую область, комплектность и ограничения по документации производителя. Такой порядок помогает исключить оборудование, которое формально подходит по одному параметру, но не рассчитано на реальный режим
Подбор скважинные насосы в PUMPING
PUMPING помогает сопоставить модели по Q/H, диаметру, уровню воды, дебиту, материалам, питанию и присоединению. Результат проверяют по кривой и требованиям к охлаждению
Для сравнения используют технические параметры и точное обозначение изделия. Цель подбора — получить совместимую позицию без неподтверждённых допущений о среде, нагрузке или способе монтажа
Какой уровень использовать для расчёта напора
Динамический уровень при расчётном отборе
Должен ли насос быть уже обсадной трубы
Да, нужен зазор для кабеля, спуска и охлаждения
Можно ли увеличить производительность выше дебита
Нет, устойчивый расход согласуют с притоком
Для чего нужен гидроаккумулятор
Он поддерживает запас воды и уменьшает частоту пусков
Когда выбирают трёхфазный двигатель
При доступной трёхфазной сети и соответствующей мощности
