Скважинные насосы

6725

Скважинный насос — погружной агрегат вытянутой формы, который устанавливают внутри обсадной колонны и поднимает воду многоступенчатой центробежной частью. В каталоге представлены модели для индивидуального, коммунального, сельскохозяйственного и промышленного водоснабжения разных диаметров и мощности

Подбор связывает внутренний диаметр колонны, статический и динамический уровни, дебит, глубину, расход и напор. Доступны Ливнынасос, Pedrollo, Calpeda, Промбурвод, CNP, Wilo, Vodotok, Grundfos, Unipump и DAB

ФотоАртикулБрендНаименованиеЦена
Скважинный насос Промбурвод ЭЦВ 8- 16- 160ЭЦВ 8- 16- 160ПромбурводСкважинный насос Промбурвод ЭЦВ 8- 16- 160161 192 ₽

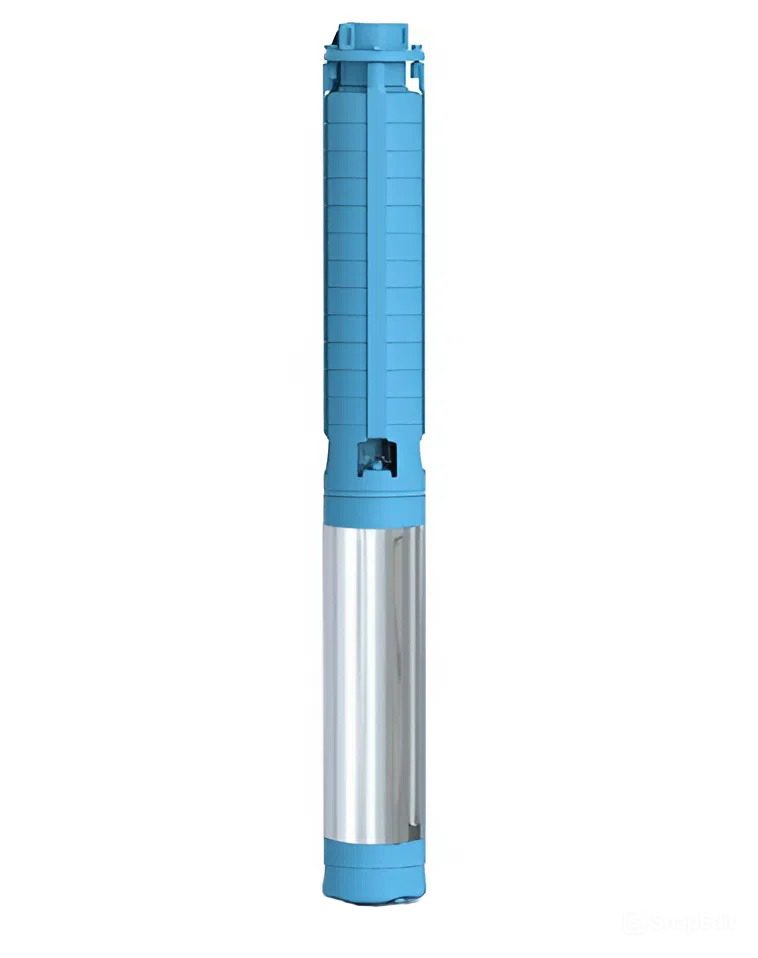

Скважинный насос Промбурвод ЭЦВ 6- 6,5- 160ЭЦВ 6- 6,5- 160ПромбурводСкважинный насос Промбурвод ЭЦВ 6- 6,5- 16099 887 ₽
Скважинный насос Промбурвод ЭЦВ 6- 6,5- 105ЭЦВ 6- 6,5- 105ПромбурводСкважинный насос Промбурвод ЭЦВ 6- 6,5- 10586 162 ₽
Скважинный насос Промбурвод ЭЦВ 6- 16- 30ЭЦВ 6- 16- 30ПромбурводСкважинный насос Промбурвод ЭЦВ 6- 16- 3098 667 ₽

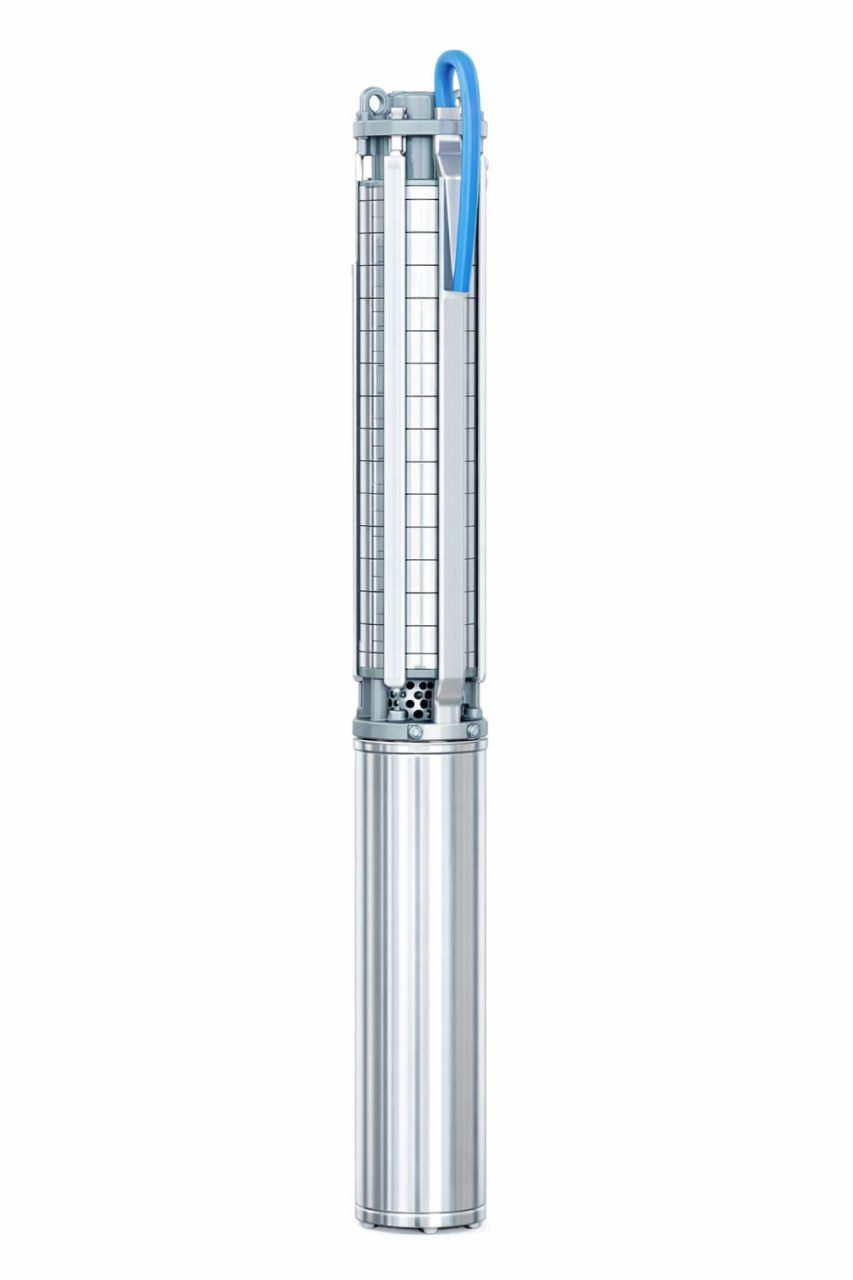

Скважинный насос Промбурвод ЭЦВ 5- 6,5- 95(КН)(3Ф)ЭЦВ 5- 6,5- 95(КН)(3Ф)ПромбурводСкважинный насос Промбурвод ЭЦВ 5- 6,5- 95(КН)(3Ф)100 116 ₽
Скважинный насос Промбурвод ЭЦВ 10- 140- 120 НРОЭЦВ 10- 140- 120 НРОПромбурводСкважинный насос Промбурвод ЭЦВ 10- 140- 120 НРО524 295 ₽
Скважинный насос Промбурвод ЭЦВ 10- 120- 120 НРОЭЦВ 10- 120- 120 НРОПромбурводСкважинный насос Промбурвод ЭЦВ 10- 120- 120 НРО459 406 ₽
Скважинный насос Промбурвод 2ЭЦВ 6- 6,5- 1402ЭЦВ 6- 6,5- 140ПромбурводСкважинный насос Промбурвод 2ЭЦВ 6- 6,5- 140121 008 ₽
Скважинный насос Промбурвод 2ЭЦВ 6- 6,5- 1252ЭЦВ 6- 6,5- 125ПромбурводСкважинный насос Промбурвод 2ЭЦВ 6- 6,5- 125114 985 ₽
Скважинный насос Промбурвод 2ЭЦВ 6- 16- 602ЭЦВ 6- 16- 60ПромбурводСкважинный насос Промбурвод 2ЭЦВ 6- 16- 60129 548 ₽
Скважинный насос Промбурвод 2ЭЦВ 6- 16- 1752ЭЦВ 6- 16- 175ПромбурводСкважинный насос Промбурвод 2ЭЦВ 6- 16- 175188 566 ₽

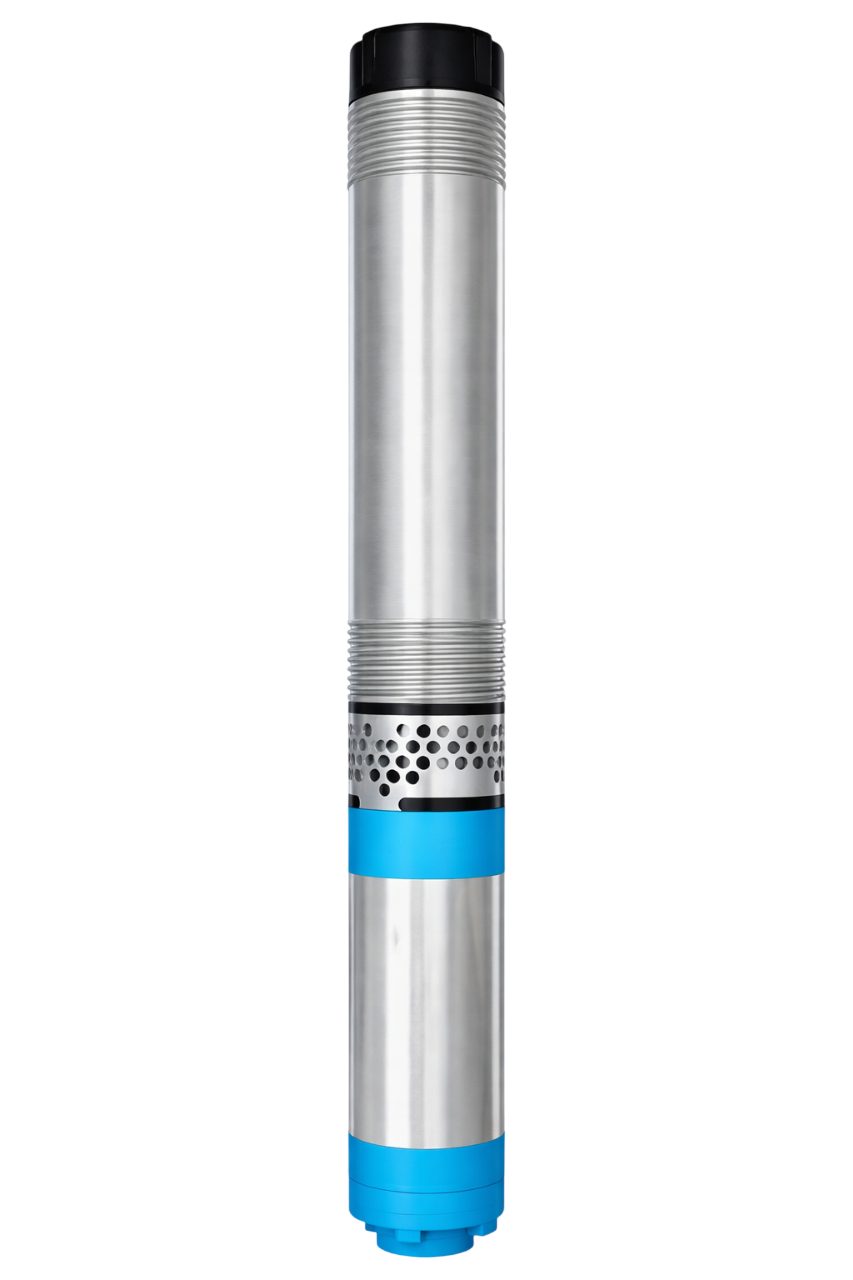

Скважинный насос Промбурвод 2ЭЦВ 6- 16- 1252ЭЦВ 6- 16- 125ПромбурводСкважинный насос Промбурвод 2ЭЦВ 6- 16- 125157 151 ₽
Скважинный насос Промбурвод 2ЭЦВ 6- 10- 302ЭЦВ 6- 10- 30ПромбурводСкважинный насос Промбурвод 2ЭЦВ 6- 10- 3096 456 ₽
Скважинный насос Промбурвод 2ЭЦВ 6- 10- 1402ЭЦВ 6- 10- 140ПромбурводСкважинный насос Промбурвод 2ЭЦВ 6- 10- 140118 240 ₽
Скважинный насос Промбурвод 2ЭЦВ 6- 10- 1302ЭЦВ 6- 10- 130ПромбурводСкважинный насос Промбурвод 2ЭЦВ 6- 10- 130124 973 ₽

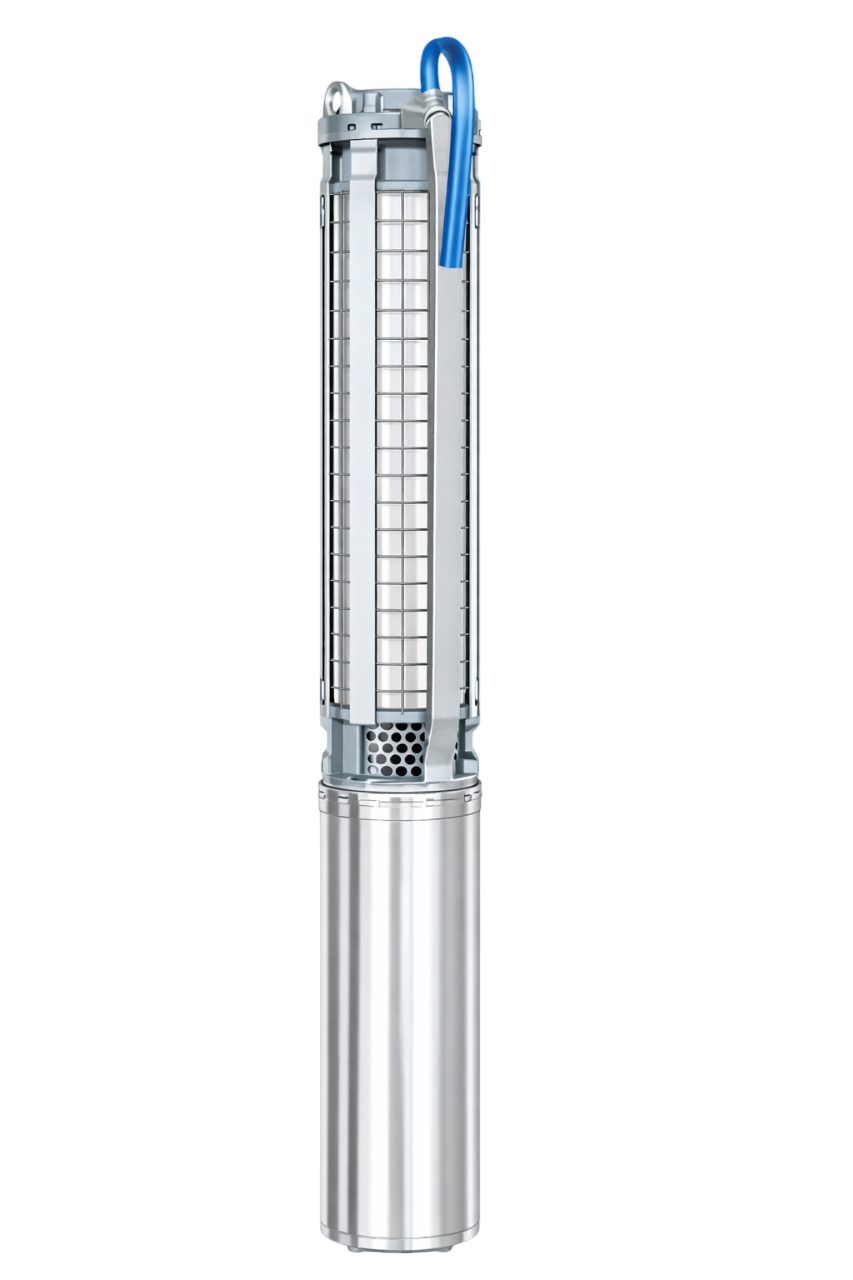

Скважинный насос Промбурвод 2ЭЦВ 5- 4- 135(КН)(3Ф)2ЭЦВ 5- 4- 135(КН)(3Ф)ПромбурводСкважинный насос Промбурвод 2ЭЦВ 5- 4- 135(КН)(3Ф)135 572 ₽
Скважинный насос Промбурвод 2ЭЦВ 5- 10- 95(КН)(3Ф)2ЭЦВ 5- 10- 95(КН)(3Ф)ПромбурводСкважинный насос Промбурвод 2ЭЦВ 5- 10- 95(КН)(3Ф)146 857 ₽

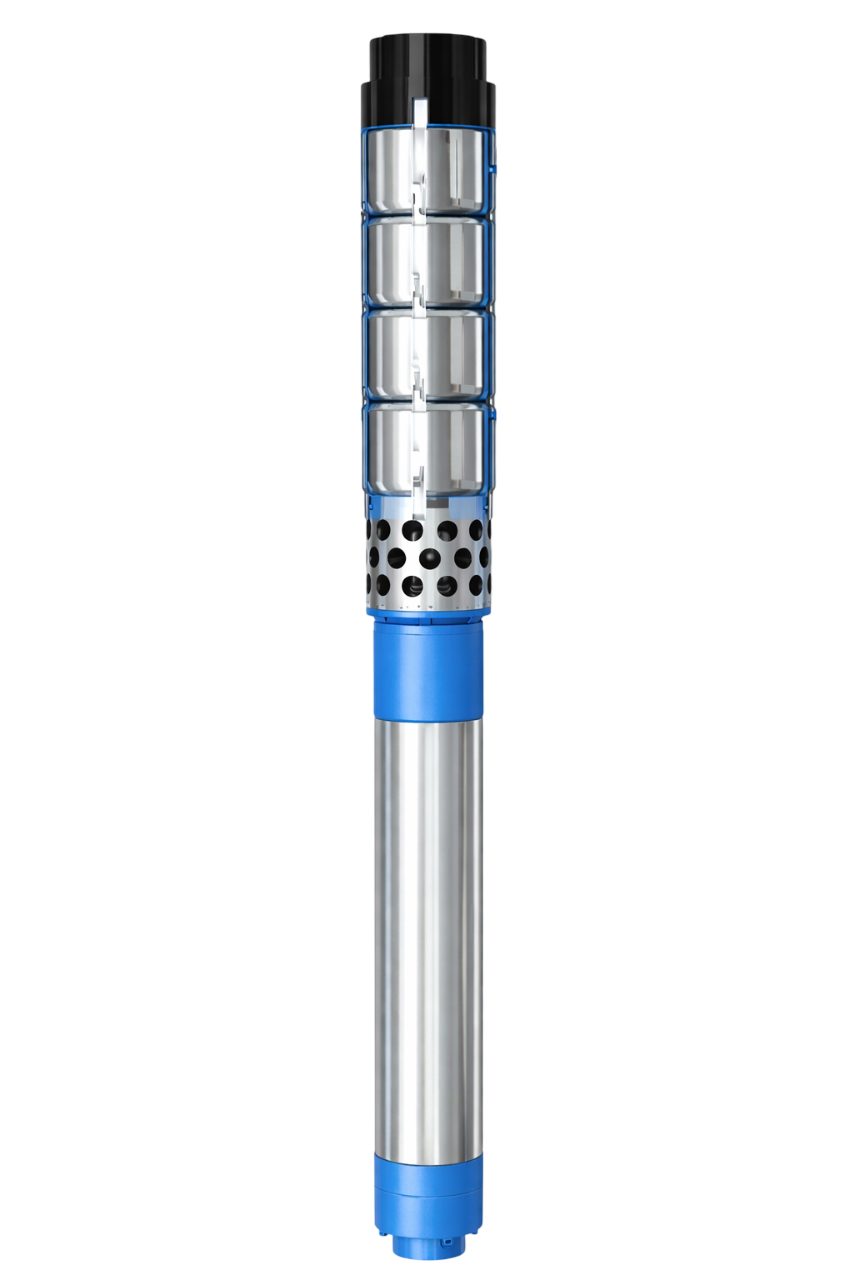

Скважинный насос Промбурвод 2ЭЦВ 10-160- 150 НРО2ЭЦВ 10-160- 150 НРОПромбурводСкважинный насос Промбурвод 2ЭЦВ 10-160- 150 НРО790 483 ₽
Скважинный насос Промбурвод 2ЭЦВ 10- 140- 170 НРО2ЭЦВ 10- 140- 170 НРОПромбурводСкважинный насос Промбурвод 2ЭЦВ 10- 140- 170 НРО808 250 ₽
Скважинный насос Промбурвод 2ЭЦВ 10- 120- 65 НРО2ЭЦВ 10- 120- 65 НРОПромбурводСкважинный насос Промбурвод 2ЭЦВ 10- 120- 65 НРО391 086 ₽

* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь

Монтаж, настройка и эксплуатация

Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы

Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух

Представлены однофазные и трёхфазные исполнения. Мощность, напряжение и длину кабеля согласуют с сетью и пусковой аппаратурой

  • Перед вводом в работу
  • сверяют обозначение и комплектность поставки
  • проверяют присоединения и доступ для обслуживания
  • фиксируют расчётный режим для последующего контроля
  • выполняют проверку по инструкции изготовителя
Параметры выбораСопоставление с проектным режимом
Характеристики проверяют совместно, а не изолированно
КритерийЧто проверитьЗачем
Расход Qодновременное потреблениениже устойчивого дебита
Высотаподъём от динамического уровняпо фактическим отметкам
Потеритруба, арматура и фильтрыдля расчётного расхода
Давлениеостаточный напор у потребителяпо задаче системы
Окончательное исполнение сверяют с документацией конкретной модели
Скважинные насосы в инженерной системе

Скважинные насосы в рабочем узле

Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы

Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух

  • Контрольные точки
  • одновременное потребление
  • труба, арматура и фильтры
  • остаточный напор у потребителя

Паспорт скважины

Внутренний диаметр ограничивает размер насоса. Статический уровень показывает зеркало без отбора, динамический — при работающем водозаборе

  • При выборе проверяют
  • одновременное потребление
  • подъём от динамического уровня

Рабочая точка

Расход рассчитывают по одновременной работе потребителей, а напор включает подъём от динамического уровня, потери и остаточное давление

  • При выборе проверяют
  • одновременное потребление
  • подъём от динамического уровня

Автоматика

Систему дополняют реле давления, гидроаккумулятором, датчиками уровня или частотным регулированием

  • При выборе проверяют
  • одновременное потребление
  • подъём от динамического уровня

ВажноОшибки, влияющие на работу оборудования

Избыточная подача снижает динамический уровень, вызывает работу без воды и может втягивать песок. Неверный напор не обеспечивает давление в системе

Запас выбирают расчётно, а не переходом к максимально мощной модели

  • Что нельзя упускать
  • назначение оборудования в конкретной системе
  • предельные параметры среды и режима
  • совместимость присоединений и управляющих цепей

Проверка совместимости перед заказом

Сначала фиксируют рабочую задачу и значения, которые нельзя менять без пересчёта системы: расход q, высота, потери и давление. Затем сравнивают только те исполнения, которые одновременно проходят все ограничения

При замене существующей позиции сверяют полную маркировку, присоединительные размеры, монтажное пространство и характеристики связанных компонентов. Совпадение одного номинала или внешнего вида не подтверждает взаимозаменяемость

После предварительного выбора проверяют рабочую область, комплектность и ограничения по документации производителя. Такой порядок помогает исключить оборудование, которое формально подходит по одному параметру, но не рассчитано на реальный режим

Подбор скважинные насосы в PUMPING

PUMPING помогает сопоставить модели по Q/H, диаметру, уровню воды, дебиту, материалам, питанию и присоединению. Результат проверяют по кривой и требованиям к охлаждению

Для сравнения используют технические параметры и точное обозначение изделия. Цель подбора — получить совместимую позицию без неподтверждённых допущений о среде, нагрузке или способе монтажа

Какой уровень использовать для расчёта напора

Динамический уровень при расчётном отборе

Должен ли насос быть уже обсадной трубы

Да, нужен зазор для кабеля, спуска и охлаждения

Можно ли увеличить производительность выше дебита

Нет, устойчивый расход согласуют с притоком

Для чего нужен гидроаккумулятор

Он поддерживает запас воды и уменьшает частоту пусков

Когда выбирают трёхфазный двигатель

При доступной трёхфазной сети и соответствующей мощности
