Центробежные насосы

942

PUMPING предлагает горизонтальные поверхностные центробежные насосы для водоснабжения, циркуляции и технологических задач в пределах назначения конкретной серии. Основу ассортимента составляют одноступенчатые модели, также доступны отдельные двухступенчатые исполнения

  • Базовая проверка
  • Расчётная подача Q и требуемый напор H
  • Характеристика насоса в рабочей точке
  • Среда, температура, всасывание и электропитание

В продаже есть оборудование FANCY, Pedrollo, Calpeda, Leo, Saer, Ebara, Aquastrong, CNP, DAB, Unipump и других марок. Карточки позволяют сравнивать максимальный расход, напор, мощность, напряжение, температуру среды, материалы и присоединения

ФотоАртикулБрендНаименованиеЦена
Насос NM 25/12A/B Calpeda 6001031100060010311000CalpedaНасос NM 25/12A/B Calpeda 6001031100038 824 ₽
Насос NM 25/12B/A Calpeda 6001030000060010300000CalpedaНасос NM 25/12B/A Calpeda 6001030000038 793 ₽
Насос NM 25/160A/A Calpeda 6000033200060000332000CalpedaНасос NM 25/160A/A Calpeda 6000033200055 356 ₽

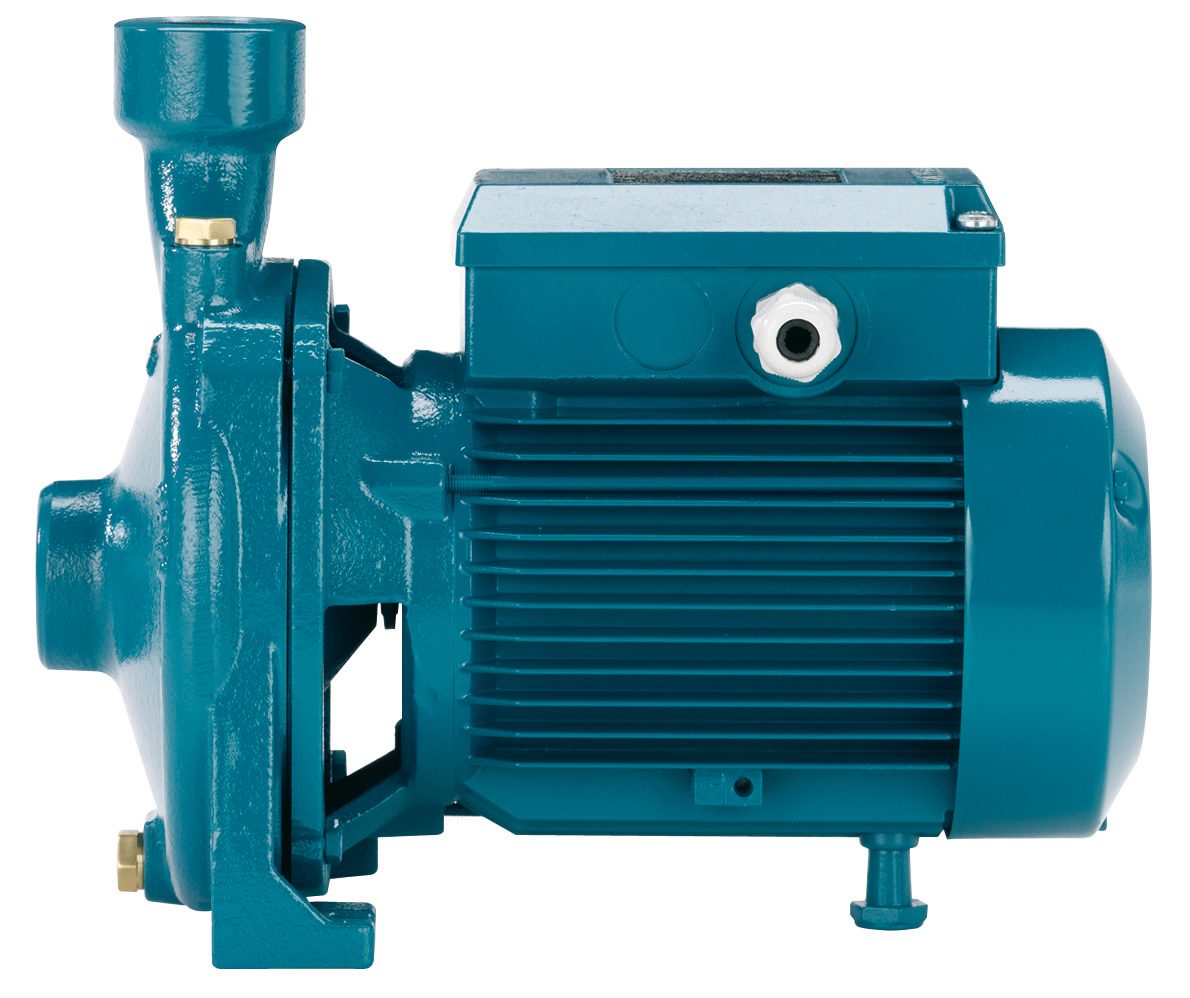

Насос NM 25/20B/B 230/400/50 Hz Calpeda 100380765100380765CalpedaНасос NM 25/20B/B 230/400/50 Hz Calpeda 100380765По запросу
Насос NM 2/A/B Calpeda 6002004100060020041000CalpedaНасос NM 2/A/B Calpeda 6002004100031 168 ₽
Насос NM 25/20A/B Calpeda 6000037030060000370300CalpedaНасос NM 25/20A/B Calpeda 6000037030078 762 ₽

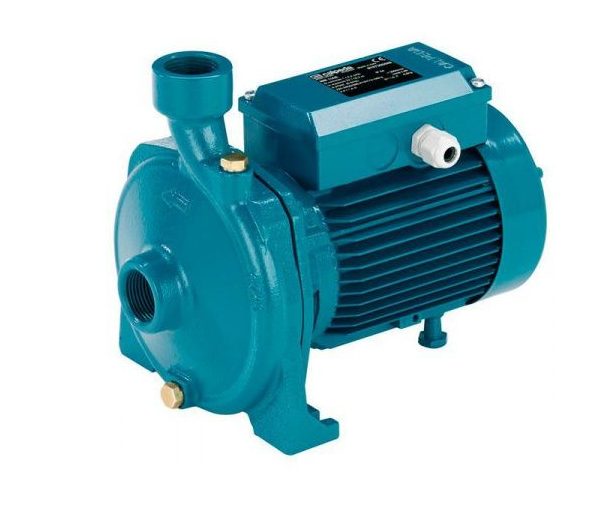

Насос NM 2/S/A Calpeda 6002003000060020030000CalpedaНасос NM 2/S/A Calpeda 6002003000029 833 ₽
Насос NM 2/B/A Calpeda 6002002000060020020000CalpedaНасос NM 2/B/A Calpeda 6002002000029 738 ₽
Насос NM 17/H/A Calpeda 6000025020060000250200CalpedaНасос NM 17/H/A Calpeda 6000025020063 808 ₽
Насос NM 25/20B/C Calpeda 6000035140060000351400CalpedaНасос NM 25/20B/C Calpeda 6000035140068 917 ₽
Насос NM 17/G/A Calpeda 6000025120060000251200CalpedaНасос NM 17/G/A Calpeda 6000025120067 245 ₽
Насос NM 17/F/B Calpeda 6000025330060000253300CalpedaНасос NM 17/F/B Calpeda 6000025330076 811 ₽
Насос NM 20/160A/A Calpeda 6000029200060000292000CalpedaНасос NM 20/160A/A Calpeda 6000029200047 740 ₽

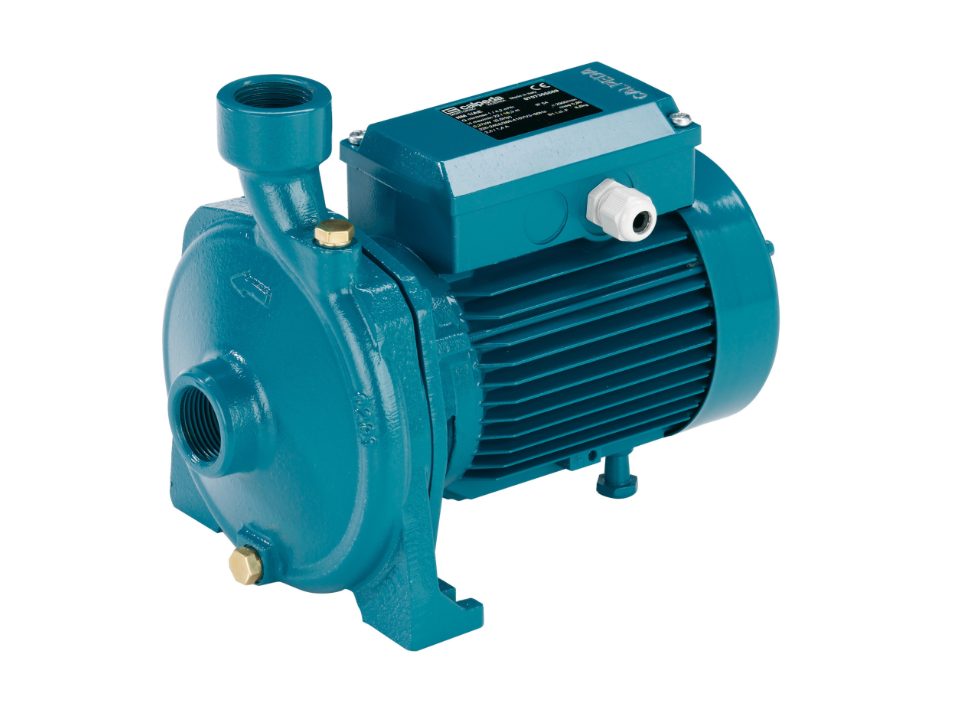

Насос NM 12/D/B Calpeda 6000019300060000193000CalpedaНасос NM 12/D/B Calpeda 6000019300075 965 ₽
Насос NM 17/D/A Calpeda 6000025520060000255200CalpedaНасос NM 17/D/A Calpeda 6000025520089 976 ₽
Насос NM 12/C/A Calpeda 6000021200060000212000CalpedaНасос NM 12/C/A Calpeda 6000021200085 496 ₽

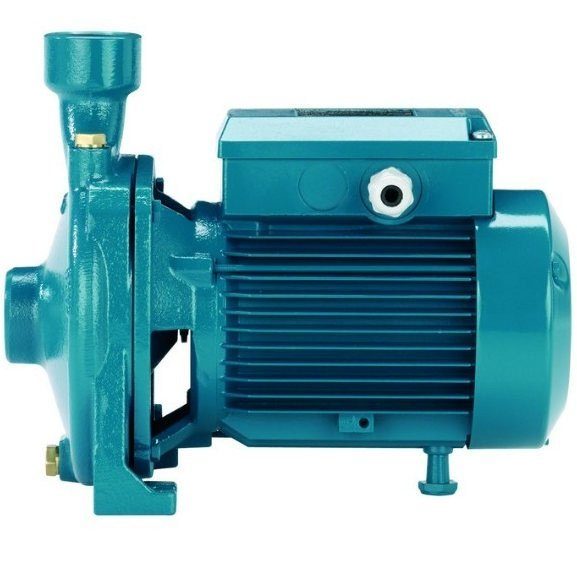

Насос NM 11/B/A Calpeda 6000015200060000152000CalpedaНасос NM 11/B/A Calpeda 6000015200060 334 ₽
Насос NM 12/A/B Calpeda 6000024300060000243000CalpedaНасос NM 12/A/B Calpeda 6000024300094 180 ₽
Насос NM 11/BE 230/400/50 Hz Calpeda 100500796100500796CalpedaНасос NM 11/BE 230/400/50 Hz Calpeda 100500796По запросу
Насос NM 11/A/A 230/400/50 Hz Calpeda 100388453100388453CalpedaНасос NM 11/A/A 230/400/50 Hz Calpeda 100388453По запросу

* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь

Рабочая точка центробежного насосаСистема и насос рассматриваются вместе
Максимальные значения Qmax и Hmax обычно не достигаются одновременно
ДанныеЧто означаетКак использовать
Расход QОбъём жидкости за времяОпределить по потребителям или процессу
Напор HЭнергию для подъёма и преодоления потерьСложить статическую высоту и сопротивление
Кривая Q–HФактические режимы моделиНайти устойчивую рабочую точку
КПДЭнергетическую эффективность режимаИзбегать длительной работы на краях кривой
NPSHУсловия на всасыванииПроверить запас против кавитации
Диаметр патрубка и мощность двигателя не заменяют гидравлический расчёт

Компактный одноступенчатый агрегат

Одно рабочее колесо формирует напор, а горизонтальная компоновка упрощает доступ к двигателю и гидравлической части. Серия должна соответствовать среде и режиму

  • Оценивают
  • Подачу, напор и частоту вращения
  • Уплотнение и допустимую температуру

Повышенный напор в двух ступенях

Двухступенчатая схема последовательно увеличивает напор. Её выбирают по характеристике конкретной модели, а не как универсальную замену более крупному насосу

  • Оценивают
  • Расположение рабочей точки
  • Мощность и нагрузку на сеть

Корпус и рабочее колесо

Чугун, сталь, нержавеющие сплавы и полимеры имеют разные пределы применения. Материал каждой проточной детали и уплотнения сверяют со средой

  • Оценивают
  • Коррозионную и температурную совместимость
  • Наличие твёрдых включений и вязкость
Горизонтальный центробежный насос установлен на фундаментной раме

Всасывающая линия без подсоса воздуха

Насос ставят на ровное основание с доступом для обслуживания. Всасывающий трубопровод выполняют как можно короче, исключают воздушные карманы и механическое напряжение патрубков, а перед запуском заполняют гидравлическую часть в соответствии с инструкцией

После пуска контролируют направление вращения, давление, расход, ток двигателя, вибрацию, шум и герметичность уплотнения. Длительная работа без жидкости или при закрытой арматуре допустима только при прямом разрешении изготовителя

  • До включения
  • Проверить центровку и крепёж
  • Открыть предусмотренную арматуру и удалить воздух
  • Настроить защиту двигателя и аварийные блокировки

Кавитация, температура и примеси

Поверхностный насос должен получать жидкость с достаточным давлением на входе. Высота всасывания, температура, давление паров, потери в фильтре и трубопроводе влияют на кавитационный запас

  • Признаки неблагоприятного режима
  • Потрескивающий шум и рост вибрации
  • Падение подачи или нестабильное давление
  • Перегрев корпуса, двигателя или уплотнения

Для чистой воды, технических растворов и других сред применяют разные исполнения. Наличие абразива, газа, высокой вязкости или химической активности может потребовать иной конструкции, поэтому назначение подтверждают по документации серии

Сравнение по кривойОт расчёта системы к конкретной модели

Сначала определите рабочие Q и H, затем проверьте кривую, КПД, кавитационный запас, среду и температуру. После этого сравните материалы, уплотнение, напряжение, мощность, присоединения и габариты. Для замены сопоставляют не только патрубки, но и всю характеристику агрегата

Регулирование производительности

Расход центробежного насоса изменяют дросселированием, байпасом, изменением частоты вращения или подбором рабочего колеса только в пределах документации конкретной серии. Частотный преобразователь требует проверки двигателя, минимальной частоты, охлаждения и допустимых режимов гидравлики. Автоматика должна защищать агрегат при потере воды, превышении давления и недопустимой нагрузке

  • Для управления
  • Задать допустимый диапазон Q–H
  • Предусмотреть датчики и аварийные уставки
  • Проверить пуск и останов в реальной системе

Можно ли выбрать насос по максимальному напору

Нет, максимальный напор соответствует режиму с минимальной подачей, поэтому нужна рабочая точка на кривой Q–H

Что вызывает кавитацию

Недостаточное давление на входе, высокая температура, большие потери во всасывающей линии или работа за допустимым диапазоном

Нужна ли заливка перед запуском

Для большинства несамовсасывающих поверхностных насосов гидравлическую часть и линию готовят по инструкции, не допуская сухого хода

Подойдёт ли насос для жидкости с примесями

Только если серия допускает размер и концентрацию включений, а материалы совместимы со средой

Можно ли заменить однофазный насос трёхфазным

Только при наличии подходящей сети, защиты и подтверждении гидравлических и монтажных параметров
