Циркуляционные насосы
Циркуляционный насос поддерживает движение теплоносителя в отоплении, ГВС, охлаждении и технологическом контуре. PUMPING предлагает компактные резьбовые и фланцевые модели с мокрым ротором, а также более производительные насосы с сухим ротором
Ассортимент включает Wilo, Grundfos, ImpPumps, DAB, CNP, Calpeda, Vandjord и другие марки. Модель выбирают по расчётным расходу и потерям давления, проверяя рабочую точку, присоединения, материалы, управление и монтажную длину
- Для расчёта
- Тепловая или технологическая нагрузка и температурный перепад
- Гидравлическое сопротивление наиболее неблагоприятного кольца
- Состав теплоносителя, температура и допустимое давление
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | 2458094 | Wilo | Насос ин-лайн IL 65/200-15/2-IE3 400В Wilo 2458094 | 294 114 ₽ | |
 | 1КМЛ 65-160С-М АИР160S2Ж8 15 КВТ | Ливгидромаш | Насос 1КМЛ 65-160С-М АИР160S2Ж8 15 КВТ | 255 712 ₽ | |
 | 73116106 | Vandjord | Насос ин-лайн TPV 80-330-15/2 Vandjord 73116106 | 304 883 ₽ | |

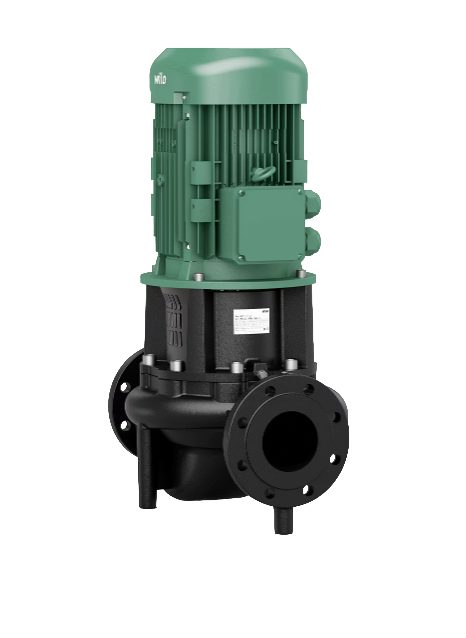

 | 2458033 | Wilo | Насос ин-лайн с сухим ротором IL Wilo 2458033 | 281 844 ₽ | |
| 73116105 | Vandjord | Насос ин-лайн TPV 80-270-11/2 Vandjord 73116105 | 231 304 ₽ | |
| 73116104 | Vandjord | Насос ин-лайн TPV 80-200-7.5/2 Vandjord 73116104 | 152 194 ₽ | |
| 73116103 | Vandjord | Насос ин-лайн TPV 80-210-5.5/2 Vandjord 73116103 | 159 774 ₽ | |
| 73116002 | Vandjord | Насос ин-лайн TPV 80-180-4/2 Vandjord 73116002 | По запросу | |
| 73116004 | Vandjord | Насос ин-лайн TPV 80-290-7.5/2 Vandjord 73116004 | По запросу | |
| 73116125 | Vandjord | Насос ин-лайн TPV 80-170-4/4 Vandjord 73116125 | 159 240 ₽ | |
| 73115104 | Vandjord | Насос ин-лайн TPV 65-280-5.5/2 Vandjord 73115104 | 202 029 ₽ | |
| 73116102 | Vandjord | Насос ин-лайн TPV 80-170-4/2 Vandjord 73116102 | 157 859 ₽ | |
| 73116124 | Vandjord | Насос ин-лайн TPV 80-140-3/4 Vandjord 73116124 | 138 266 ₽ | |
| 73116001 | Vandjord | Насос ин-лайн TPV 80-130-3/2 Vandjord 73116001 | По запросу | |
| 73115103 | Vandjord | Насос ин-лайн TPV 65-220-4/2 Vandjord 73115103 | 116 847 ₽ | |
| 73115003 | Vandjord | Насос ин-лайн TPV 65-220-4/2 Vandjord 73115003 | По запросу | |
| 73115118 | Vandjord | Насос ин-лайн TPV 65-200-4/4 Vandjord 73115118 | 173 156 ₽ | |
| 73115002 | Vandjord | Насос ин-лайн TPV 65-200-3/2 Vandjord 73115002 | 93 485 ₽ | |
| 73115102 | Vandjord | Насос ин-лайн TPV 65-180-3/2 Vandjord 73115102 | 97 853 ₽ | |
| 73115117 | Vandjord | Насос ин-лайн TPV 65-160-3/4 Vandjord 73115117 | 162 049 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
| Максимальные Q и H относятся к разным точкам кривой | ||
|---|---|---|
| Показатель | Как получают | Как используют |
| Расход | Из нагрузки и температурного перепада | Проверяют необходимую циркуляцию |
| Напор | Из потерь труб, арматуры и оборудования | Выбирают кривую без необоснованного запаса |
| Рабочая точка | Пересечением кривых насоса и системы | Оценивают КПД, шум и устойчивость |
| Диапазон регулирования | По минимальной и максимальной нагрузке | Настраивают режимы автоматики |
| Потребляемая мощность | По фактической точке | Сравнивают энергоэффективность |
| Высота здания в заполненном замкнутом контуре не равна требуемому напору насоса | ||
Компактность и тихая работа
Перекачиваемая жидкость охлаждает и смазывает роторную часть. Такие насосы распространены в локальных отопительных и циркуляционных контурах
- Учитывают
- Требования к качеству теплоносителя
- Монтажное положение вала и развоздушивание
Производительность и сервисный доступ
Двигатель отделён от жидкости уплотнением, поэтому конструкция подходит для крупных расходов и напоров, но требует контроля уплотнения, центровки и шума
- Учитывают
- Тип уплотнения и условия помещения
- Виброизоляцию и пространство обслуживания
Адаптация к переменному расходу
Электронное или частотное регулирование помогает менять напор при работе термостатических клапанов и зональной автоматики. Режим выбирают по гидравлике системы
- Учитывают
- Постоянный или пропорциональный перепад
- Минимальный расход через источник тепла
Гидравлическое разделениеРадиаторы, тёплый пол и ГВС имеют разные режимы
Контуры с разными температурами и сопротивлениями могут требовать собственных насосов, смесительных узлов или гидравлического разделения. Один мощный насос не гарантирует правильного распределения расхода между ветвями
Балансировочная арматура и автоматика задают предсказуемые режимы. При закрытии термостатических клапанов регулируемый насос снижает напор согласно выбранной характеристике, уменьшая шум и лишнее потребление энергии
- Проверка схемы
- Определить расчётный расход каждого контура
- Учесть взаимное влияние насосов
- Задать минимальные расходы для оборудования
Монтажная длина столь же важна, как DN
Для резьбовых насосов проверяют присоединительный размер, монтажную длину и наличие ответных гаек. Для фланцевых — DN, давление, исполнение фланцев, габариты и расположение отверстий. Направление потока должно совпадать со стрелкой корпуса
При замене старого агрегата сравнивают не только размеры. Требуются характеристика Q–H, допустимые температура и давление, электрические данные, материалы, способ управления и положение клеммной коробки
- Для замены без переделки
- Шильдик и точный артикул установленного насоса
- Монтажная длина и присоединения
- Фактические режимы и настройки автоматики
Чистая система и правильное положение ротора
Перед насосом систему промывают, а участок монтируют без механического напряжения патрубков. Вал модели с мокрым ротором располагают только так, как разрешает изготовитель. Предусматривают отключающую арматуру и доступ к разъёму, фильтру и сервисным элементам
После заполнения удаляют воздух, открывают необходимую арматуру и запускают агрегат на предусмотренном режиме. Проверяют перепад давления, расход, ток, шум, вибрацию и нагрев, затем настраивают кривую под фактическую систему
- Защита оборудования
- Не допускать сухого хода и закрытой циркуляции
- Контролировать загрязнение и газ в теплоносителе
- Согласовать насос с котлом, клапанами и системой управления
Сравнивайте кривые, а не только маркировку
Маркировка часто содержит размер и условный напор, но не заменяет полную характеристику. Для выбора найдите модели, обеспечивающие расчётную точку в рабочей зоне, затем сравните КПД, управление, материалы, присоединения и условия эксплуатации
Для крупных объектов учитывают резервирование, сдвоенное исполнение, смену рабочих насосов, диспетчеризацию и возможность сервисного отключения без остановки всей системы
- Финальная проверка
- Рабочая точка находится внутри допустимой области
- Монтажные размеры совпадают с узлом
- Алгоритм регулирования соответствует переменному или постоянному расходу
Четыре решения для контуров разного масштабаКонструкция, резервирование и управление
После расчёта расхода и гидравлических потерь выбирают конструкцию и способ регулирования. Монтажные размеры, допустимый теплоноситель и алгоритм насоса должны соответствовать конкретному контуру
- Общие критерии
- Рабочая точка находится в эффективной зоне
- Насос согласован с арматурой и автоматикой контура
Насос с мокрым ротором
Компактное резьбовое исполнение применяют в локальных контурах при правильном положении вала
Насос с сухим ротором
Фланцевая конструкция для крупных систем требует сервисного доступа, контроля уплотнения и шума
Сдвоенный агрегат
Два насосных модуля обеспечивают резервирование или согласованную работу по алгоритму контроллера
Насосная группа
Насос, смесительный клапан, термометры и запорная арматура собираются под режим отдельного контура
Нужно ли учитывать высоту дома при расчёте напора
В заполненной замкнутой системе насос в основном преодолевает гидравлические потери, а статическое давление обеспечивается отдельно
Почему насос с большим запасом нежелателен
Избыточный напор может вызвать шум, перерасход энергии и нарушение регулирования
Как отличить насос с мокрым ротором
У него роторная часть омывается теплоносителем, а допустимое положение вала и требования к качеству жидкости указаны в документации
Можно ли установить насос на обратной линии
Место определяет проект и допустимые температура и давление, важнее обеспечить правильное направление, подпор и условия работы
Когда нужен сдвоенный насос
Когда требуется резервирование, чередование агрегатов или покрытие нескольких режимов, если это предусмотрено схемой управления
