Циркуляционные насосы
Циркуляционный насос поддерживает движение теплоносителя в отоплении, ГВС, охлаждении и технологическом контуре. PUMPING предлагает компактные резьбовые и фланцевые модели с мокрым ротором, а также более производительные насосы с сухим ротором
Ассортимент включает Wilo, Grundfos, ImpPumps, DAB, CNP, Calpeda, Vandjord и другие марки. Модель выбирают по расчётным расходу и потерям давления, проверяя рабочую точку, присоединения, материалы, управление и монтажную длину
- Для расчёта
- Тепловая или технологическая нагрузка и температурный перепад
- Гидравлическое сопротивление наиболее неблагоприятного кольца
- Состав теплоносителя, температура и допустимое давление
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | 979523918 | ImpPumps | Насос циркуляционный NMT PLUS ImpPumps 979523918 | 30 650 ₽ | |
 | 979525703 | ImpPumps | Насос циркуляционный NMT SAN ImpPumps 979525703 | 55 213 ₽ | |
| 979523897 | ImpPumps | Насос циркуляционный NMT PLUS ImpPumps 979523897 | 28 404 ₽ | |

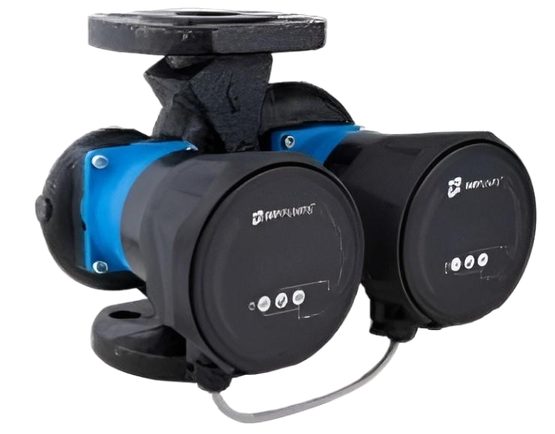

 | 979528594 | ImpPumps | Насос циркуляционный NMTD SMART ImpPumps 979528594 | 201 581 ₽ | |
 | WRS-25/4-180 | Jemix | Насос циркуляционный WRS Jemix WRS-25/4-180 | По запросу | |
 | WRS-25/6-130 | Jemix | Насос циркуляционный WRS Jemix WRS-25/6-130 | По запросу | |
| 979528595 | ImpPumps | Насос циркуляционный NMTD SMART ImpPumps 979528595 | 212 740 ₽ | |
| 979527763 | ImpPumps | Насос циркуляционный NMT SAN ImpPumps 979527763 | 107 239 ₽ | |

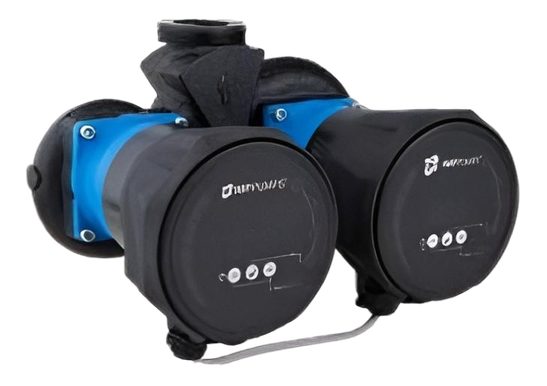

 | 979528590 | ImpPumps | Насос циркуляционный NMTD SMART ImpPumps 979528590 | По запросу | |
| 979528597 | ImpPumps | Насос циркуляционный NMTD SMART ImpPumps 979528597 | По запросу | |
| 979528588 | ImpPumps | Насос циркуляционный NMTD SMART ImpPumps 979528588 | 162 236 ₽ | |
| 979528593 | ImpPumps | Насос циркуляционный NMTD SMART ImpPumps 979528593 | 181 800 ₽ | |
| 979528596 | ImpPumps | Насос циркуляционный NMTD SMART ImpPumps 979528596 | По запросу | |
| 979528589 | ImpPumps | Насос циркуляционный NMTD SMART ImpPumps 979528589 | По запросу | |
| 979528592 | ImpPumps | Насос циркуляционный NMTD SMART ImpPumps 979528592 | 197 523 ₽ | |
| 979528591 | ImpPumps | Насос циркуляционный NMTD SMART ImpPumps 979528591 | 192 813 ₽ | |
| 979528535 | ImpPumps | Насос циркуляционный NMTD SMART ImpPumps 979528535 | По запросу | |
| 979528533 | ImpPumps | Насос циркуляционный NMTD SMART ImpPumps 979528533 | 130 933 ₽ | |
| 979528536 | ImpPumps | Насос циркуляционный NMTD SMART ImpPumps 979528536 | 164 047 ₽ | |
| 979528534 | ImpPumps | Насос циркуляционный NMTD SMART ImpPumps 979528534 | 148 323 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
| Максимальные Q и H относятся к разным точкам кривой | ||
|---|---|---|
| Показатель | Как получают | Как используют |
| Расход | Из нагрузки и температурного перепада | Проверяют необходимую циркуляцию |
| Напор | Из потерь труб, арматуры и оборудования | Выбирают кривую без необоснованного запаса |
| Рабочая точка | Пересечением кривых насоса и системы | Оценивают КПД, шум и устойчивость |
| Диапазон регулирования | По минимальной и максимальной нагрузке | Настраивают режимы автоматики |
| Потребляемая мощность | По фактической точке | Сравнивают энергоэффективность |
| Высота здания в заполненном замкнутом контуре не равна требуемому напору насоса | ||
Компактность и тихая работа
Перекачиваемая жидкость охлаждает и смазывает роторную часть. Такие насосы распространены в локальных отопительных и циркуляционных контурах
- Учитывают
- Требования к качеству теплоносителя
- Монтажное положение вала и развоздушивание
Производительность и сервисный доступ
Двигатель отделён от жидкости уплотнением, поэтому конструкция подходит для крупных расходов и напоров, но требует контроля уплотнения, центровки и шума
- Учитывают
- Тип уплотнения и условия помещения
- Виброизоляцию и пространство обслуживания
Адаптация к переменному расходу
Электронное или частотное регулирование помогает менять напор при работе термостатических клапанов и зональной автоматики. Режим выбирают по гидравлике системы
- Учитывают
- Постоянный или пропорциональный перепад
- Минимальный расход через источник тепла
Гидравлическое разделениеРадиаторы, тёплый пол и ГВС имеют разные режимы
Контуры с разными температурами и сопротивлениями могут требовать собственных насосов, смесительных узлов или гидравлического разделения. Один мощный насос не гарантирует правильного распределения расхода между ветвями
Балансировочная арматура и автоматика задают предсказуемые режимы. При закрытии термостатических клапанов регулируемый насос снижает напор согласно выбранной характеристике, уменьшая шум и лишнее потребление энергии
- Проверка схемы
- Определить расчётный расход каждого контура
- Учесть взаимное влияние насосов
- Задать минимальные расходы для оборудования
Монтажная длина столь же важна, как DN
Для резьбовых насосов проверяют присоединительный размер, монтажную длину и наличие ответных гаек. Для фланцевых — DN, давление, исполнение фланцев, габариты и расположение отверстий. Направление потока должно совпадать со стрелкой корпуса
При замене старого агрегата сравнивают не только размеры. Требуются характеристика Q–H, допустимые температура и давление, электрические данные, материалы, способ управления и положение клеммной коробки
- Для замены без переделки
- Шильдик и точный артикул установленного насоса
- Монтажная длина и присоединения
- Фактические режимы и настройки автоматики
Чистая система и правильное положение ротора
Перед насосом систему промывают, а участок монтируют без механического напряжения патрубков. Вал модели с мокрым ротором располагают только так, как разрешает изготовитель. Предусматривают отключающую арматуру и доступ к разъёму, фильтру и сервисным элементам
После заполнения удаляют воздух, открывают необходимую арматуру и запускают агрегат на предусмотренном режиме. Проверяют перепад давления, расход, ток, шум, вибрацию и нагрев, затем настраивают кривую под фактическую систему
- Защита оборудования
- Не допускать сухого хода и закрытой циркуляции
- Контролировать загрязнение и газ в теплоносителе
- Согласовать насос с котлом, клапанами и системой управления
Сравнивайте кривые, а не только маркировку
Маркировка часто содержит размер и условный напор, но не заменяет полную характеристику. Для выбора найдите модели, обеспечивающие расчётную точку в рабочей зоне, затем сравните КПД, управление, материалы, присоединения и условия эксплуатации
Для крупных объектов учитывают резервирование, сдвоенное исполнение, смену рабочих насосов, диспетчеризацию и возможность сервисного отключения без остановки всей системы
- Финальная проверка
- Рабочая точка находится внутри допустимой области
- Монтажные размеры совпадают с узлом
- Алгоритм регулирования соответствует переменному или постоянному расходу
Четыре решения для контуров разного масштабаКонструкция, резервирование и управление
После расчёта расхода и гидравлических потерь выбирают конструкцию и способ регулирования. Монтажные размеры, допустимый теплоноситель и алгоритм насоса должны соответствовать конкретному контуру
- Общие критерии
- Рабочая точка находится в эффективной зоне
- Насос согласован с арматурой и автоматикой контура
Насос с мокрым ротором
Компактное резьбовое исполнение применяют в локальных контурах при правильном положении вала
Насос с сухим ротором
Фланцевая конструкция для крупных систем требует сервисного доступа, контроля уплотнения и шума
Сдвоенный агрегат
Два насосных модуля обеспечивают резервирование или согласованную работу по алгоритму контроллера
Насосная группа
Насос, смесительный клапан, термометры и запорная арматура собираются под режим отдельного контура
Нужно ли учитывать высоту дома при расчёте напора
В заполненной замкнутой системе насос в основном преодолевает гидравлические потери, а статическое давление обеспечивается отдельно
Почему насос с большим запасом нежелателен
Избыточный напор может вызвать шум, перерасход энергии и нарушение регулирования
Как отличить насос с мокрым ротором
У него роторная часть омывается теплоносителем, а допустимое положение вала и требования к качеству жидкости указаны в документации
Можно ли установить насос на обратной линии
Место определяет проект и допустимые температура и давление, важнее обеспечить правильное направление, подпор и условия работы
Когда нужен сдвоенный насос
Когда требуется резервирование, чередование агрегатов или покрытие нескольких режимов, если это предусмотрено схемой управления
