Насосы с мокрым ротором
Насосы с мокрым ротором обеспечивают циркуляцию теплоносителя в отоплении, ГВС, охлаждении и отдельных технологических контурах. Перекачиваемая жидкость охлаждает двигатель и смазывает подшипники, поэтому такие агрегаты компактны и подходят для установки непосредственно в трубопровод при соблюдении требований к качеству среды
- Основные параметры подбора
- Расчётный расход и потери давления в самом неблагоприятном контуре
- Резьбовое или фланцевое присоединение и номинальный диаметр
- Монтажная длина, напряжение и алгоритм регулирования
- Температура, состав теплоносителя и рабочее давление
В PUMPING представлены модели ImpPumps, Grundfos, Wilo, DAB, Native, Vodotok, Calpeda, Ebara и других марок. Сравнивать их корректно по кривым Q–H и режимам управления, а не только по максимальному напору в маркировке
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | 5116 | Aquario | Насос циркуляционный PRIME-A1-256-180 Aquario 5116 | 14 875 ₽ | |
 | RE25-6/180А | Aquastrong | Насос циркуляционный Aquastrong RE25-6/180А | По запросу | |
 | AR153018 | AquamotoR | Насос циркуляционный AR CR AquamotoR AR153018 | По запросу | |
 | 5106 | Aquario | Насос циркуляционный PRIME-A1-256-130 Aquario 5106 | 14 768 ₽ | |
| AR153016 | AquamotoR | Насос циркуляционный AR CR AquamotoR AR153016 | По запросу | |
| AR153014 | AquamotoR | Насос циркуляционный AR CR AquamotoR AR153014 | По запросу | |
| AR153009 | AquamotoR | Насос циркуляционный AR CR AquamotoR AR153009 | По запросу | |
| AR153010 | AquamotoR | Насос циркуляционный AR CR AquamotoR AR153010 | По запросу | |
| AR153011 | AquamotoR | Насос циркуляционный AR CR AquamotoR AR153011 | По запросу | |

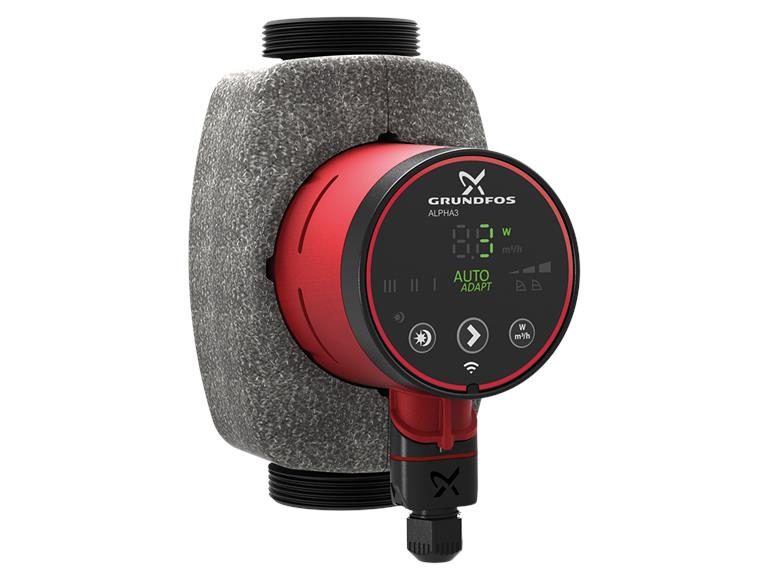

 | 98890818 | Grundfos | Насос циркуляционный ALPHA3 Grundfos 98890818 | По запросу | |
| AR153012 | AquamotoR | Насос циркуляционный AR CR AquamotoR AR153012 | По запросу | |
| AR153007 | AquamotoR | Насос циркуляционный AR CR AquamotoR AR153007 | По запросу | |

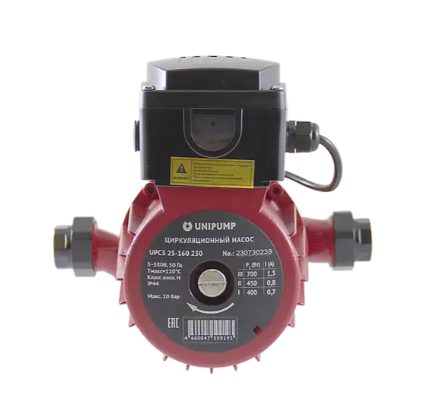

 | 10393 | Unipump | Насос циркуляционный (отопление) Unipump 10393 | 43 086 ₽ | |

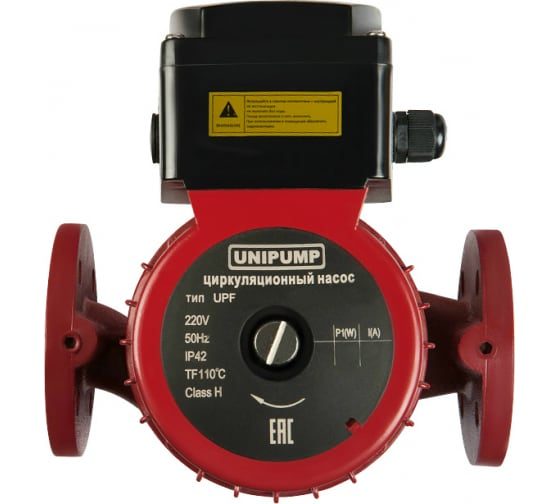

 | 37711 | Unipump | Насос циркуляционный (отопление) UPF Unipump 37711 | По запросу | |
| AR153006 | AquamotoR | Насос циркуляционный AR CR AquamotoR AR153006 | По запросу | |
| 98890814 | Grundfos | Насос циркуляционный ALPHA3 Grundfos 98890814 | По запросу | |

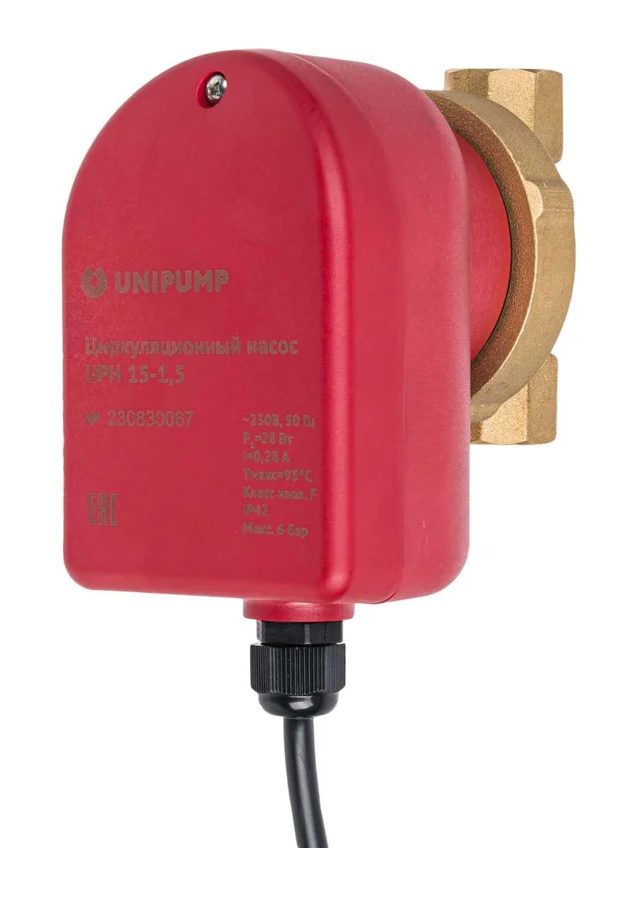

 | 68103 | Unipump | Насос циркуляционный (ГВС) UPH Unipump 68103 | 6 001 ₽ | |
 | 81435 | Unipump | Насос циркуляционный (ГВС) UPH Unipump 81435 | 8 232 ₽ | |
 | L17101 | Leo | Насос циркуляционный " " LRP25-40/130 Leo L17101 | 5 371 ₽ | |
| L17103 | Leo | Насос циркуляционный " " LRP25-70/130 Leo L17103 | 5 922 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Насос преодолевает сопротивление сети
В замкнутой системе отопления статическая высота здания сама по себе не равна требуемому напору циркуляционного насоса. Расчёт учитывает потери давления в трубах, фитингах, арматуре, теплообменниках, радиаторах и регулирующих клапанах при проектном расходе
- Для определения рабочей точки
- Суммируют расходы обслуживаемых ветвей
- Определяют сопротивление расчётного кольца
- Проверяют положение точки на характеристике выбранной скорости
- Оценивают режим при закрытии термостатических клапанов
Избыточный запас способен вызвать шум, перерасход электроэнергии и нестабильную работу регулирования. Недостаточный напор приводит к слабой циркуляции в удалённых приборах
Для контуров ГВС отдельно учитывают санитарный температурный режим и материалы, допустимые для воды соответствующего качества. В системах охлаждения проверяют возможность образования конденсата и допустимую температуру жидкости. Если в установке несколько насосов, алгоритм резервирования и чередования согласуют со шкафом управления
Ступенчатое управление для стабильной сети
Модели с несколькими скоростями позволяют вручную выбрать характеристику. Такой вариант применяют, когда сопротивление контура меняется незначительно и режим заранее понятен
- Проверяют
- Рабочую точку на каждой ступени
- Допустимый шум и потребление
Постоянный перепад для коллекторных контуров
Электронное регулирование поддерживает заданный перепад при изменении расхода. Режим выбирают с учётом схемы, балансировки и работы исполнительной арматуры
- Полезно учесть
- Минимальный расход через источник тепла
- Настройки перепускных и балансировочных клапанов
Пропорциональный перепад для переменной нагрузки
При закрытии клапанов насос снижает создаваемый напор вместе с расходом. Это помогает уменьшить шум, если режим соответствует конфигурации трубопроводной сети
- Для настройки
- Начинают с расчётного значения
- Корректируют по результатам наладки
Положение вала влияет на смазку подшипников
Для распространённых конструкций вал двигателя располагают горизонтально, а направление потока сверяют со стрелкой на корпусе. Электронный модуль ориентируют в разрешённое производителем положение и защищают от попадания воды на клеммную коробку
Перед насосом обеспечивают чистоту системы, промывку и удаление воздуха. Состав воды или водогликолевой смеси должен соответствовать допустимым значениям конкретной модели
- При замене существующего насоса
- Сверяют монтажную длину и присоединительные размеры
- Проверяют напряжение, кабель и защитный аппарат
- Оставляют доступ для настройки и демонтажа
| Группа данных | Что сравнить | Почему важно |
|---|---|---|
| Гидравлика | Расход, напор, кривые регулирования | Соответствие рабочей точке |
| Подключение | DN, резьба или фланец, длина | Совместимость с трубопроводом |
| Среда | Температура, гликоль, давление | Ресурс материалов и подшипников |
| Автоматика | Скорости, режимы, интерфейсы | Адаптация к нагрузке системы |
| Точное исполнение выбирают по проектной рабочей точке и документации серии | ||
Нужно ли добавлять высоту дома к напору насоса
В закрытом заполненном контуре насос в основном преодолевает гидравлическое сопротивление, а не поднимает воду на полную высоту здания
Почему насос нельзя ставить валом вертикально
Для многих моделей это нарушает условия смазки и охлаждения, поэтому допустимое положение всегда сверяют с инструкцией
Можно ли использовать модель для водогликолевой смеси
Только если производитель допускает такую среду, а концентрация, температура и пересчитанная гидравлика соответствуют паспорту
Что означает число после диаметра в маркировке
У разных серий обозначение может отражать номинальный размер и максимальный напор, но расшифровку проверяют в документации конкретного производителя
