Насосы с мокрым ротором
Насосы с мокрым ротором обеспечивают циркуляцию теплоносителя в отоплении, ГВС, охлаждении и отдельных технологических контурах. Перекачиваемая жидкость охлаждает двигатель и смазывает подшипники, поэтому такие агрегаты компактны и подходят для установки непосредственно в трубопровод при соблюдении требований к качеству среды
- Основные параметры подбора
- Расчётный расход и потери давления в самом неблагоприятном контуре
- Резьбовое или фланцевое присоединение и номинальный диаметр
- Монтажная длина, напряжение и алгоритм регулирования
- Температура, состав теплоносителя и рабочее давление
В PUMPING представлены модели ImpPumps, Grundfos, Wilo, DAB, Native, Vodotok, Calpeda, Ebara и других марок. Сравнивать их корректно по кривым Q–H и режимам управления, а не только по максимальному напору в маркировке
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | GRS32/8 | Pumpman | Насос цирк. (180мм) (обмотка медь) Pumpman GRS32/8 | 7 868 ₽ | |
| GRS32/6 | Pumpman | Насос цирк. (180мм) (обмотка медь) Pumpman GRS32/6 | 4 698 ₽ | |
| GRS32/4 | Pumpman | Насос цирк. (180мм) (обмотка медь) Pumpman GRS32/4 | 4 525 ₽ | |

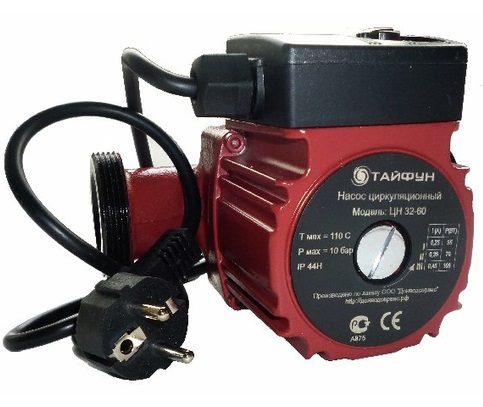

 | ЦН 32-40 | Тайфун | Насос Тайфун ЦН 32-40 Поверхностный | По запросу | |
 | L3116 | Leo | Насос фланцевый LRP 21-50F/120 с гайками Leo L3116 | 5 093 ₽ | |
| ЦН 32-80 | Тайфун | Насос Тайфун ЦН 32-80 Поверхностный | По запросу | |
| ЦН 32-60 | Тайфун | Насос Тайфун ЦН 32-60 Поверхностный | По запросу | |
 | GRS25/6-130 | Pumpman | Насос цирк. GRS25/6 (130мм) Pumpman GRS25/6-130 | 4 394 ₽ | |
| GRS25/8N | Pumpman | Насос цирк. (180мм) (обмотка Pumpman GRS25/8N | 7 475 ₽ | |
| ЦН 25-60 (130) | Тайфун | Насос Тайфун ЦН 25-60 (130) Мокрый | 3 564 ₽ | |
| ЦН 25-60 (180) | Тайфун | Насос Тайфун ЦН 25-60 (180) Мокрый | По запросу | |
| ЦН 25-80 (180) | Тайфун | Насос Тайфун ЦН 25-80 (180) Мокрый | По запросу | |
| ЦН 25-40 (180) | Тайфун | Насос Тайфун ЦН 25-40 (180) Мокрый | По запросу | |

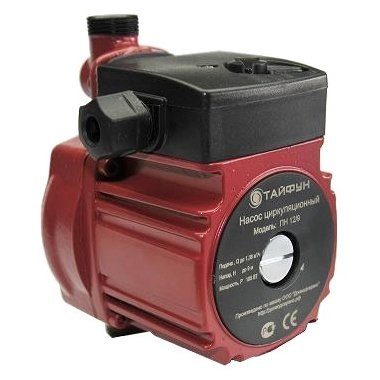

 | ПН 20/12 | Тайфун | Насос н.макс — 12м, Q-3,96м.куб. Тайфун ПН 20/12 | По запросу | |
 | 015P1228 | Ридан | Насос RWS 80-120FT Ридан 015P1228 | 99 464 ₽ | |
| 015P1232 | Ридан | Насос RWS 50-90FT Ридан 015P1232 | 76 221 ₽ | |
 | 015P1231 | Ридан | Насос RWS 40-180FT Ридан 015P1231 | 92 146 ₽ | |
| 015P1225 | Ридан | Насос RWS 50-160FT Ридан 015P1225 | 92 015 ₽ | |
| 015P1223 | Ридан | Насос RWS 40-160FT Ридан 015P1223 | 78 203 ₽ | |
 | 015P1233 | Ридан | Насос RWS 65-90FT Ридан 015P1233 | 97 514 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Насос преодолевает сопротивление сети
В замкнутой системе отопления статическая высота здания сама по себе не равна требуемому напору циркуляционного насоса. Расчёт учитывает потери давления в трубах, фитингах, арматуре, теплообменниках, радиаторах и регулирующих клапанах при проектном расходе
- Для определения рабочей точки
- Суммируют расходы обслуживаемых ветвей
- Определяют сопротивление расчётного кольца
- Проверяют положение точки на характеристике выбранной скорости
- Оценивают режим при закрытии термостатических клапанов
Избыточный запас способен вызвать шум, перерасход электроэнергии и нестабильную работу регулирования. Недостаточный напор приводит к слабой циркуляции в удалённых приборах
Для контуров ГВС отдельно учитывают санитарный температурный режим и материалы, допустимые для воды соответствующего качества. В системах охлаждения проверяют возможность образования конденсата и допустимую температуру жидкости. Если в установке несколько насосов, алгоритм резервирования и чередования согласуют со шкафом управления
Ступенчатое управление для стабильной сети
Модели с несколькими скоростями позволяют вручную выбрать характеристику. Такой вариант применяют, когда сопротивление контура меняется незначительно и режим заранее понятен
- Проверяют
- Рабочую точку на каждой ступени
- Допустимый шум и потребление
Постоянный перепад для коллекторных контуров
Электронное регулирование поддерживает заданный перепад при изменении расхода. Режим выбирают с учётом схемы, балансировки и работы исполнительной арматуры
- Полезно учесть
- Минимальный расход через источник тепла
- Настройки перепускных и балансировочных клапанов
Пропорциональный перепад для переменной нагрузки
При закрытии клапанов насос снижает создаваемый напор вместе с расходом. Это помогает уменьшить шум, если режим соответствует конфигурации трубопроводной сети
- Для настройки
- Начинают с расчётного значения
- Корректируют по результатам наладки
Положение вала влияет на смазку подшипников
Для распространённых конструкций вал двигателя располагают горизонтально, а направление потока сверяют со стрелкой на корпусе. Электронный модуль ориентируют в разрешённое производителем положение и защищают от попадания воды на клеммную коробку
Перед насосом обеспечивают чистоту системы, промывку и удаление воздуха. Состав воды или водогликолевой смеси должен соответствовать допустимым значениям конкретной модели
- При замене существующего насоса
- Сверяют монтажную длину и присоединительные размеры
- Проверяют напряжение, кабель и защитный аппарат
- Оставляют доступ для настройки и демонтажа
| Группа данных | Что сравнить | Почему важно |
|---|---|---|
| Гидравлика | Расход, напор, кривые регулирования | Соответствие рабочей точке |
| Подключение | DN, резьба или фланец, длина | Совместимость с трубопроводом |
| Среда | Температура, гликоль, давление | Ресурс материалов и подшипников |
| Автоматика | Скорости, режимы, интерфейсы | Адаптация к нагрузке системы |
| Точное исполнение выбирают по проектной рабочей точке и документации серии | ||
Нужно ли добавлять высоту дома к напору насоса
В закрытом заполненном контуре насос в основном преодолевает гидравлическое сопротивление, а не поднимает воду на полную высоту здания
Почему насос нельзя ставить валом вертикально
Для многих моделей это нарушает условия смазки и охлаждения, поэтому допустимое положение всегда сверяют с инструкцией
Можно ли использовать модель для водогликолевой смеси
Только если производитель допускает такую среду, а концентрация, температура и пересчитанная гидравлика соответствуют паспорту
Что означает число после диаметра в маркировке
У разных серий обозначение может отражать номинальный размер и максимальный напор, но расшифровку проверяют в документации конкретного производителя
