Скважинные насосы
Скважинный насос — погружной агрегат вытянутой формы, который устанавливают внутри обсадной колонны и поднимает воду многоступенчатой центробежной частью. В каталоге представлены модели для индивидуального, коммунального, сельскохозяйственного и промышленного водоснабжения разных диаметров и мощности
Подбор связывает внутренний диаметр колонны, статический и динамический уровни, дебит, глубину, расход и напор. Доступны Ливнынасос, Pedrollo, Calpeda, Промбурвод, CNP, Wilo, Vodotok, Grundfos, Unipump и DAB
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|

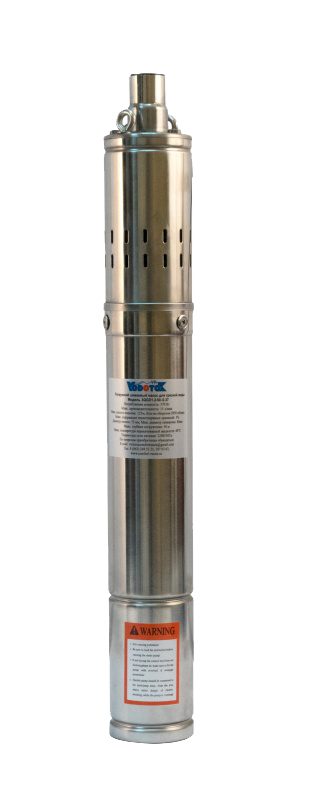

 | L5875 | Vodotok | Насос погружной винтовой 3QGD Vodotok L5875 | 8 196 ₽ | |

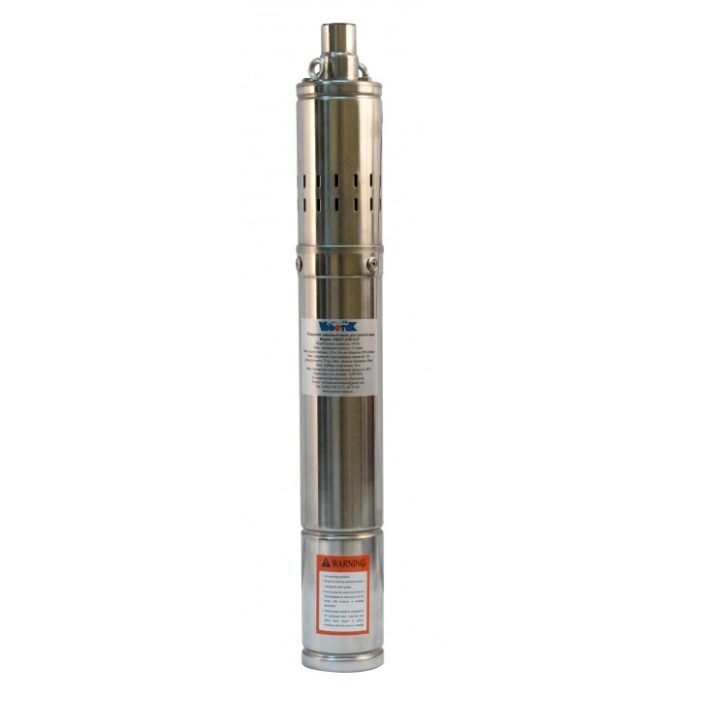

 | L8538 | Vodotok | Насос погружной винтовой 3QGD Vodotok L8538 | 6 019 ₽ | |
| L6583 | Vodotok | Насос погружной винтовой 3.5QGD Vodotok L6583 | По запросу | |
| L5433 | Vodotok | Насос погружной винтовой 4QGD Vodotok L5433 | По запросу | |

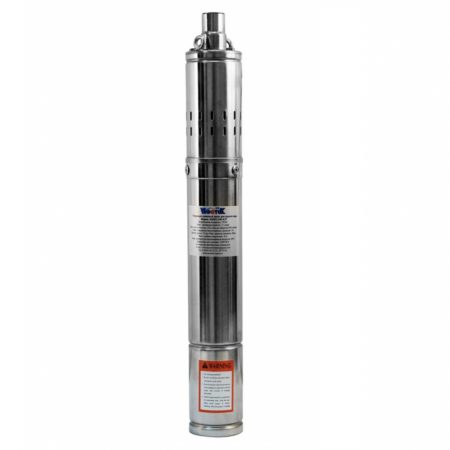

 | L8429 | Vodotok | Насос погружной винтовой 3QGD Vodotok L8429 | По запросу | |
| L2831 | Vodotok | Насос погружной винтовой 3QGD Vodotok L2831 | 5 870 ₽ | |
 | TSSM0.8-50-0.37 | Pumpman | Насос погружной винтовой Pumpman TSSM0.8-50-0.37 | 9 217 ₽ | |
 | STC256493 | Belamos | Насос погружной винтовой SP 70/6 Belamos STC256493 | По запросу | |
| TSSM0.9-50-0.2 | Pumpman | Насос погружной винтовой Pumpman TSSM0.9-50-0.2 | По запросу | |
| TSSM1.2-50-0.37 | Pumpman | Насос погружной винтовой Pumpman TSSM1.2-50-0.37 | По запросу | |
| STC256492 | Belamos | Насос погружной винтовой SP 40/5 Belamos STC256492 | По запросу | |

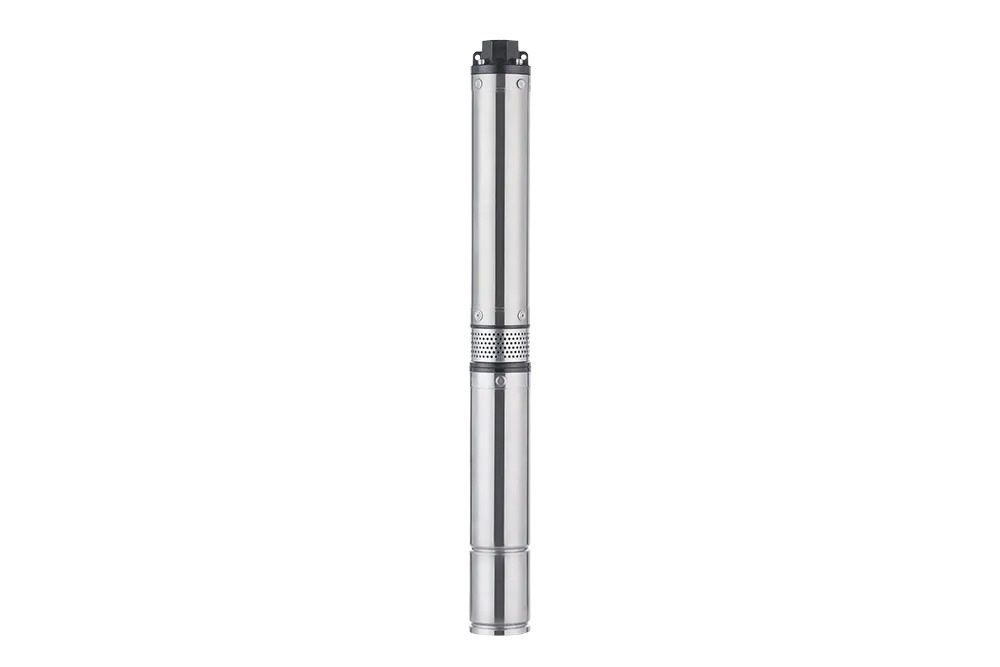

 | 50615 | Unipump | Насос погружной БЦП 3,5-0,5-40 (0,37 Unipump 50615 | 11 584 ₽ | |
 | 87160 | Unipump | Насос погружной 4" ECO 5-105 Unipump 87160 | 32 168 ₽ | |
| 62984 | Unipump | Насос погружной 4" ECO 3-90 Unipump 62984 | 23 578 ₽ | |
| 82090 | Unipump | Насос погружной 4" ECO 4-76 Unipump 82090 | 31 253 ₽ | |
| 92654 | Unipump | Насос погружной 4" ECO 3-80 Unipump 92654 | 27 533 ₽ | |
| 33989 | Unipump | Насос погружной 4" ECO 3-70 Unipump 33989 | 24 827 ₽ | |
| 76509 | Unipump | Насос погружной 4" ECO 4-142 Unipump 76509 | 32 900 ₽ | |
| 29266 | Unipump | Насос погружной 4" ECO 5-60 Unipump 29266 | 27 155 ₽ | |
| 84146 | Unipump | Насос погружной 4" ECO 4-104 Unipump 84146 | 26 368 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Монтаж, настройка и эксплуатация
Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы
Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух
Представлены однофазные и трёхфазные исполнения. Мощность, напряжение и длину кабеля согласуют с сетью и пусковой аппаратурой
- Перед вводом в работу
- сверяют обозначение и комплектность поставки
- проверяют присоединения и доступ для обслуживания
- фиксируют расчётный режим для последующего контроля
- выполняют проверку по инструкции изготовителя
| Характеристики проверяют совместно, а не изолированно | ||
|---|---|---|
| Критерий | Что проверить | Зачем |
| Расход Q | одновременное потребление | ниже устойчивого дебита |
| Высота | подъём от динамического уровня | по фактическим отметкам |
| Потери | труба, арматура и фильтры | для расчётного расхода |
| Давление | остаточный напор у потребителя | по задаче системы |
| Окончательное исполнение сверяют с документацией конкретной модели | ||
Скважинные насосы в рабочем узле
Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы
Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух
- Контрольные точки
- одновременное потребление
- труба, арматура и фильтры
- остаточный напор у потребителя
Паспорт скважины
Внутренний диаметр ограничивает размер насоса. Статический уровень показывает зеркало без отбора, динамический — при работающем водозаборе
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
Рабочая точка
Расход рассчитывают по одновременной работе потребителей, а напор включает подъём от динамического уровня, потери и остаточное давление
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
Автоматика
Систему дополняют реле давления, гидроаккумулятором, датчиками уровня или частотным регулированием
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
ВажноОшибки, влияющие на работу оборудования
Избыточная подача снижает динамический уровень, вызывает работу без воды и может втягивать песок. Неверный напор не обеспечивает давление в системе
Запас выбирают расчётно, а не переходом к максимально мощной модели
- Что нельзя упускать
- назначение оборудования в конкретной системе
- предельные параметры среды и режима
- совместимость присоединений и управляющих цепей
Проверка совместимости перед заказом
Сначала фиксируют рабочую задачу и значения, которые нельзя менять без пересчёта системы: расход q, высота, потери и давление. Затем сравнивают только те исполнения, которые одновременно проходят все ограничения
При замене существующей позиции сверяют полную маркировку, присоединительные размеры, монтажное пространство и характеристики связанных компонентов. Совпадение одного номинала или внешнего вида не подтверждает взаимозаменяемость
После предварительного выбора проверяют рабочую область, комплектность и ограничения по документации производителя. Такой порядок помогает исключить оборудование, которое формально подходит по одному параметру, но не рассчитано на реальный режим
Подбор скважинные насосы в PUMPING
PUMPING помогает сопоставить модели по Q/H, диаметру, уровню воды, дебиту, материалам, питанию и присоединению. Результат проверяют по кривой и требованиям к охлаждению
Для сравнения используют технические параметры и точное обозначение изделия. Цель подбора — получить совместимую позицию без неподтверждённых допущений о среде, нагрузке или способе монтажа
Какой уровень использовать для расчёта напора
Динамический уровень при расчётном отборе
Должен ли насос быть уже обсадной трубы
Да, нужен зазор для кабеля, спуска и охлаждения
Можно ли увеличить производительность выше дебита
Нет, устойчивый расход согласуют с притоком
Для чего нужен гидроаккумулятор
Он поддерживает запас воды и уменьшает частоту пусков
Когда выбирают трёхфазный двигатель
При доступной трёхфазной сети и соответствующей мощности
