Скважинные насосы
Скважинный насос — погружной агрегат вытянутой формы, который устанавливают внутри обсадной колонны и поднимает воду многоступенчатой центробежной частью. В каталоге представлены модели для индивидуального, коммунального, сельскохозяйственного и промышленного водоснабжения разных диаметров и мощности
Подбор связывает внутренний диаметр колонны, статический и динамический уровни, дебит, глубину, расход и напор. Доступны Ливнынасос, Pedrollo, Calpeda, Промбурвод, CNP, Wilo, Vodotok, Grundfos, Unipump и DAB
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | TM10-P | Belamos | Насос погружной ТМ10-P/1.9 каб. 20 Belamos TM10-P | 9 935 ₽ | |
 | 60197299 | DAB | Насос погружной S4 4/19 2HP M230/50 DAB 60197299 | 122 895 ₽ | |
 | TF-25 | Belamos | Насос погружной (4", 220В, 550Вт Belamos TF-25 | 11 842 ₽ | |
| TF -150 1M | Belamos | Насос погружной TF-150 (4" Belamos TF -150 1M | По запросу | |
 | TF3-110-1.5 | Belamos | Насос погружной TF3 -110 Belamos TF3-110-1.5 | 13 777 ₽ | |
 | TF-100 | Belamos | Насос погружной (4", 220В, 1400Вт Belamos TF-100 | 22 468 ₽ | |
 | L9007 | Vodotok | Насос погружной " " Vodotok L9007 | 9 971 ₽ | |

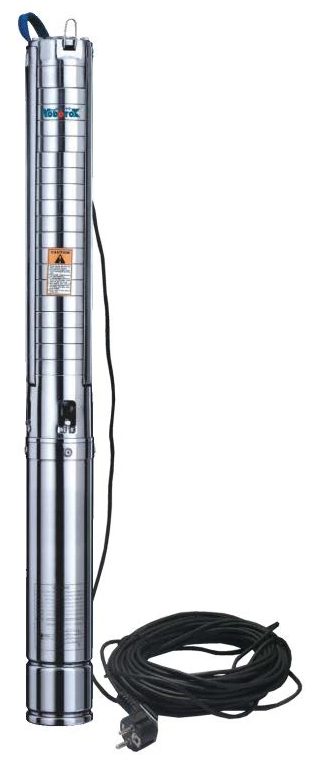

 | L5485 | Vodotok | Насос погружной " " Vodotok L5485 | 14 729 ₽ | |
| L9006 | Vodotok | Насос погружной " " Vodotok L9006 | 7 365 ₽ | |
| L9005 | Vodotok | Насос погружной " " Vodotok L9005 | 8 951 ₽ | |
| L5488 | Vodotok | Насос погружной " " Vodotok L5488 | 31 548 ₽ | |
| L5484 | Vodotok | Насос погружной " " Vodotok L5484 | 12 917 ₽ | |
| L5483 | Vodotok | Насос погружной " " Vodotok L5483 | 11 690 ₽ | |
| L5489 | Vodotok | Насос погружной " " Vodotok L5489 | 42 064 ₽ | |

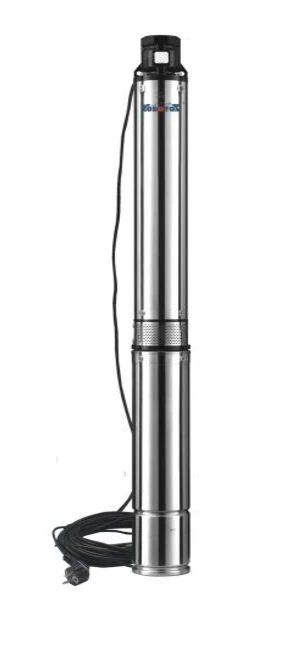

 | L7130 | Vodotok | Насос погружной " " Vodotok L7130 | 12 123 ₽ | |

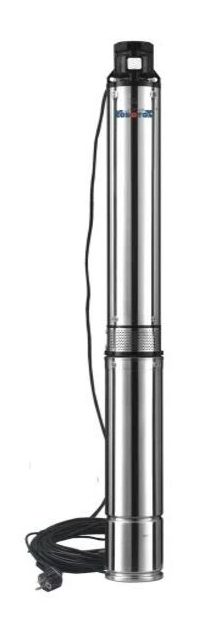

 | L13113 | Vodotok | Насос погружной " " Vodotok L13113 | 24 499 ₽ | |

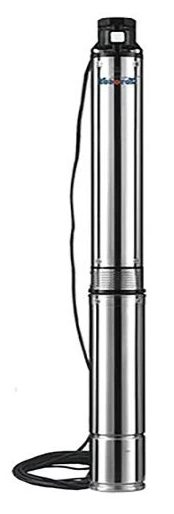

 | L13123 | Vodotok | Насос погружной " " Vodotok L13123 | 49 575 ₽ | |
 | L1121 | Vodotok | Насос погружной " " Vodotok L1121 | 22 303 ₽ | |

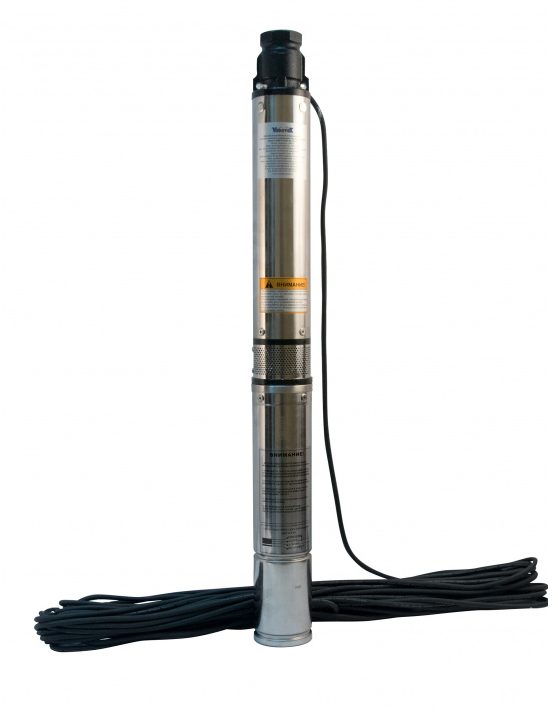

 | L13112 | Vodotok | Насос погружной " " Vodotok L13112 | 26 627 ₽ | |
 | L7145 | Vodotok | Насос погружной " " Vodotok L7145 | 25 423 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Монтаж, настройка и эксплуатация
Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы
Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух
Представлены однофазные и трёхфазные исполнения. Мощность, напряжение и длину кабеля согласуют с сетью и пусковой аппаратурой
- Перед вводом в работу
- сверяют обозначение и комплектность поставки
- проверяют присоединения и доступ для обслуживания
- фиксируют расчётный режим для последующего контроля
- выполняют проверку по инструкции изготовителя
| Характеристики проверяют совместно, а не изолированно | ||
|---|---|---|
| Критерий | Что проверить | Зачем |
| Расход Q | одновременное потребление | ниже устойчивого дебита |
| Высота | подъём от динамического уровня | по фактическим отметкам |
| Потери | труба, арматура и фильтры | для расчётного расхода |
| Давление | остаточный напор у потребителя | по задаче системы |
| Окончательное исполнение сверяют с документацией конкретной модели | ||
Скважинные насосы в рабочем узле
Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы
Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух
- Контрольные точки
- одновременное потребление
- труба, арматура и фильтры
- остаточный напор у потребителя
Паспорт скважины
Внутренний диаметр ограничивает размер насоса. Статический уровень показывает зеркало без отбора, динамический — при работающем водозаборе
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
Рабочая точка
Расход рассчитывают по одновременной работе потребителей, а напор включает подъём от динамического уровня, потери и остаточное давление
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
Автоматика
Систему дополняют реле давления, гидроаккумулятором, датчиками уровня или частотным регулированием
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
ВажноОшибки, влияющие на работу оборудования
Избыточная подача снижает динамический уровень, вызывает работу без воды и может втягивать песок. Неверный напор не обеспечивает давление в системе
Запас выбирают расчётно, а не переходом к максимально мощной модели
- Что нельзя упускать
- назначение оборудования в конкретной системе
- предельные параметры среды и режима
- совместимость присоединений и управляющих цепей
Проверка совместимости перед заказом
Сначала фиксируют рабочую задачу и значения, которые нельзя менять без пересчёта системы: расход q, высота, потери и давление. Затем сравнивают только те исполнения, которые одновременно проходят все ограничения
При замене существующей позиции сверяют полную маркировку, присоединительные размеры, монтажное пространство и характеристики связанных компонентов. Совпадение одного номинала или внешнего вида не подтверждает взаимозаменяемость
После предварительного выбора проверяют рабочую область, комплектность и ограничения по документации производителя. Такой порядок помогает исключить оборудование, которое формально подходит по одному параметру, но не рассчитано на реальный режим
Подбор скважинные насосы в PUMPING
PUMPING помогает сопоставить модели по Q/H, диаметру, уровню воды, дебиту, материалам, питанию и присоединению. Результат проверяют по кривой и требованиям к охлаждению
Для сравнения используют технические параметры и точное обозначение изделия. Цель подбора — получить совместимую позицию без неподтверждённых допущений о среде, нагрузке или способе монтажа
Какой уровень использовать для расчёта напора
Динамический уровень при расчётном отборе
Должен ли насос быть уже обсадной трубы
Да, нужен зазор для кабеля, спуска и охлаждения
Можно ли увеличить производительность выше дебита
Нет, устойчивый расход согласуют с притоком
Для чего нужен гидроаккумулятор
Он поддерживает запас воды и уменьшает частоту пусков
Когда выбирают трёхфазный двигатель
При доступной трёхфазной сети и соответствующей мощности
