Центробежные насосы
PUMPING предлагает горизонтальные поверхностные центробежные насосы для водоснабжения, циркуляции и технологических задач в пределах назначения конкретной серии. Основу ассортимента составляют одноступенчатые модели, также доступны отдельные двухступенчатые исполнения
- Базовая проверка
- Расчётная подача Q и требуемый напор H
- Характеристика насоса в рабочей точке
- Среда, температура, всасывание и электропитание
В продаже есть оборудование FANCY, Pedrollo, Calpeda, Leo, Saer, Ebara, Aquastrong, CNP, DAB, Unipump и других марок. Карточки позволяют сравнивать максимальный расход, напор, мощность, напряжение, температуру среды, материалы и присоединения
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | 61000332000 | Calpeda | Насос BNM 25/160A/A Calpeda 61000332000 | 120 929 ₽ | |
| 61000370300 | Calpeda | Насос BNM 25/200A/B Calpeda 61000370300 | 175 542 ₽ | |

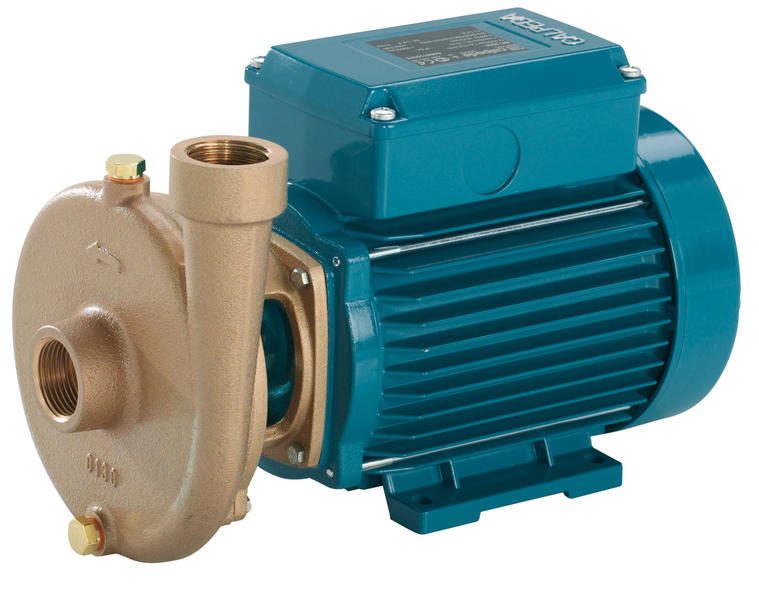

 | 71700101000 | Calpeda | Насос BCM 41/1E Calpeda 71700101000 | 92 191 ₽ | |
| 61000292000 | Calpeda | Насос BNM 20/160A/A Calpeda 61000292000 | 114 613 ₽ | |
| 71710040000 | Calpeda | Насос BCM 20/A Calpeda 71710040000 | 53 013 ₽ | |
| 61000255200 | Calpeda | Насос BNM 17/D/A Calpeda 61000255200 | 204 149 ₽ | |
| 71600101000 | Calpeda | Насос BC 41/1E Calpeda 71600101000 | 78 189 ₽ | |
| 71710070000 | Calpeda | Насос BCM 22/A Calpeda 71710070000 | 68 312 ₽ | |
| 71710060000 | Calpeda | Насос BCM 22/1/A Calpeda 71710060000 | 56 590 ₽ | |
| 71730020000 | Calpeda | Насос BCM 16/1E Calpeda 71730020000 | 47 633 ₽ | |
| 71610070000 | Calpeda | Насос BC 22/A Calpeda 71610070000 | 56 423 ₽ | |
| 71610060000 | Calpeda | Насос BC 22/1/A Calpeda 71610060000 | 55 670 ₽ | |
| 71630020000 | Calpeda | Насос BC 16/1E Calpeda 71630020000 | 47 633 ₽ | |
| 71610040000 | Calpeda | Насос BC 20/A Calpeda 71610040000 | 52 907 ₽ | |

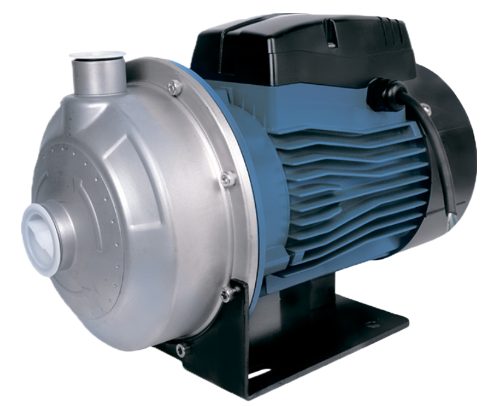

 | EMSM70/0.55 | Aquastrong | Насос 220-240V/50HZ 0,55 kw Aquastrong EMSM70/0.55 | 23 026 ₽ | |
| EMSM370/1.5 | Aquastrong | Насос 220-240V/50HZ 1,5 kw Aquastrong EMSM370/1.5 | 36 230 ₽ | |
| EMSM70/0.37 | Aquastrong | Насос 220-240V/50HZ 0,37 kw Aquastrong EMSM70/0.37 | 21 526 ₽ | |
| EMSM210/1.1 | Aquastrong | Насос 220-240V/50HZ 1,1 kw Aquastrong EMSM210/1.1 | 29 738 ₽ | |
| EMSM210/0.75 | Aquastrong | Насос 220-240V/50HZ 0,75 Aquastrong EMSM210/0.75 | 28 238 ₽ | |

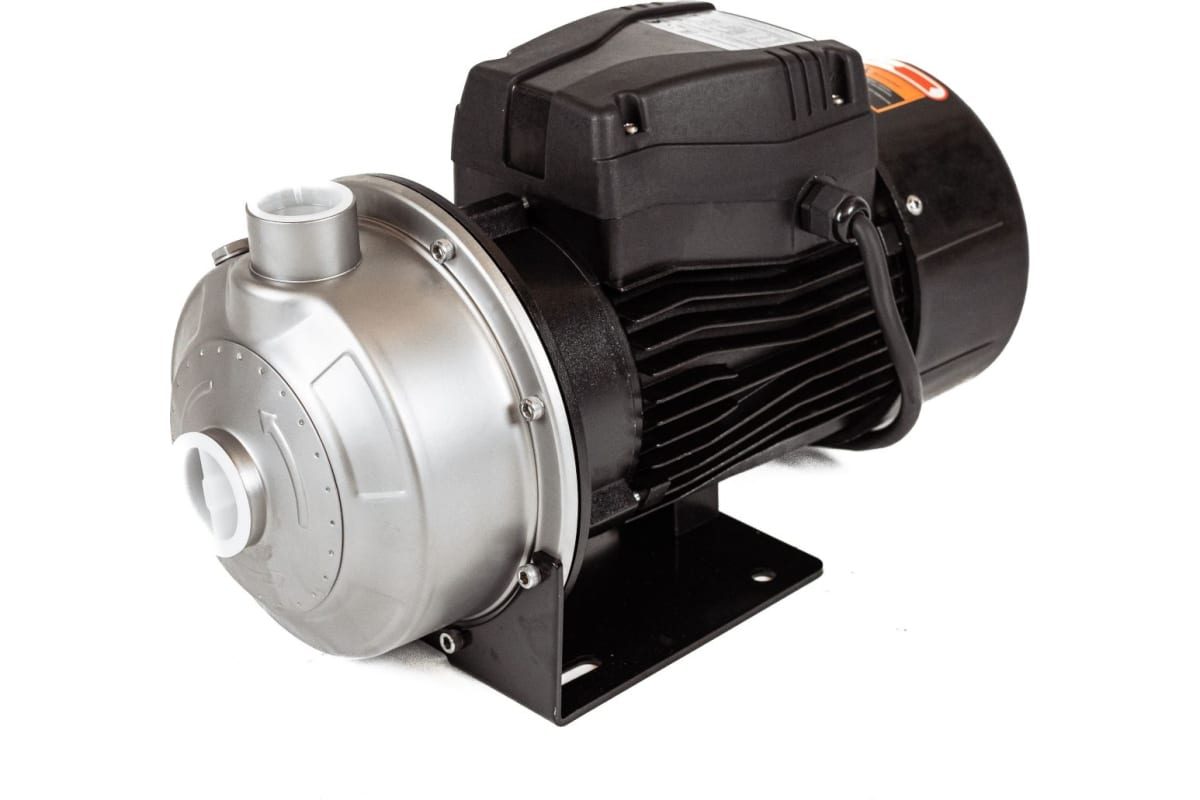

 | EMS70/0.75 | Aquastrong | Насос 380-415V/50HZ 0,75 kw Aquastrong EMS70/0.75 | 27 753 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
| Максимальные значения Qmax и Hmax обычно не достигаются одновременно | ||
|---|---|---|
| Данные | Что означает | Как использовать |
| Расход Q | Объём жидкости за время | Определить по потребителям или процессу |
| Напор H | Энергию для подъёма и преодоления потерь | Сложить статическую высоту и сопротивление |
| Кривая Q–H | Фактические режимы модели | Найти устойчивую рабочую точку |
| КПД | Энергетическую эффективность режима | Избегать длительной работы на краях кривой |
| NPSH | Условия на всасывании | Проверить запас против кавитации |
| Диаметр патрубка и мощность двигателя не заменяют гидравлический расчёт | ||
Компактный одноступенчатый агрегат
Одно рабочее колесо формирует напор, а горизонтальная компоновка упрощает доступ к двигателю и гидравлической части. Серия должна соответствовать среде и режиму
- Оценивают
- Подачу, напор и частоту вращения
- Уплотнение и допустимую температуру
Повышенный напор в двух ступенях
Двухступенчатая схема последовательно увеличивает напор. Её выбирают по характеристике конкретной модели, а не как универсальную замену более крупному насосу
- Оценивают
- Расположение рабочей точки
- Мощность и нагрузку на сеть
Корпус и рабочее колесо
Чугун, сталь, нержавеющие сплавы и полимеры имеют разные пределы применения. Материал каждой проточной детали и уплотнения сверяют со средой
- Оценивают
- Коррозионную и температурную совместимость
- Наличие твёрдых включений и вязкость
Всасывающая линия без подсоса воздуха
Насос ставят на ровное основание с доступом для обслуживания. Всасывающий трубопровод выполняют как можно короче, исключают воздушные карманы и механическое напряжение патрубков, а перед запуском заполняют гидравлическую часть в соответствии с инструкцией
После пуска контролируют направление вращения, давление, расход, ток двигателя, вибрацию, шум и герметичность уплотнения. Длительная работа без жидкости или при закрытой арматуре допустима только при прямом разрешении изготовителя
- До включения
- Проверить центровку и крепёж
- Открыть предусмотренную арматуру и удалить воздух
- Настроить защиту двигателя и аварийные блокировки
Кавитация, температура и примеси
Поверхностный насос должен получать жидкость с достаточным давлением на входе. Высота всасывания, температура, давление паров, потери в фильтре и трубопроводе влияют на кавитационный запас
- Признаки неблагоприятного режима
- Потрескивающий шум и рост вибрации
- Падение подачи или нестабильное давление
- Перегрев корпуса, двигателя или уплотнения
Для чистой воды, технических растворов и других сред применяют разные исполнения. Наличие абразива, газа, высокой вязкости или химической активности может потребовать иной конструкции, поэтому назначение подтверждают по документации серии
Сравнение по кривойОт расчёта системы к конкретной модели
Сначала определите рабочие Q и H, затем проверьте кривую, КПД, кавитационный запас, среду и температуру. После этого сравните материалы, уплотнение, напряжение, мощность, присоединения и габариты. Для замены сопоставляют не только патрубки, но и всю характеристику агрегата
Регулирование производительности
Расход центробежного насоса изменяют дросселированием, байпасом, изменением частоты вращения или подбором рабочего колеса только в пределах документации конкретной серии. Частотный преобразователь требует проверки двигателя, минимальной частоты, охлаждения и допустимых режимов гидравлики. Автоматика должна защищать агрегат при потере воды, превышении давления и недопустимой нагрузке
- Для управления
- Задать допустимый диапазон Q–H
- Предусмотреть датчики и аварийные уставки
- Проверить пуск и останов в реальной системе
Можно ли выбрать насос по максимальному напору
Нет, максимальный напор соответствует режиму с минимальной подачей, поэтому нужна рабочая точка на кривой Q–H
Что вызывает кавитацию
Недостаточное давление на входе, высокая температура, большие потери во всасывающей линии или работа за допустимым диапазоном
Нужна ли заливка перед запуском
Для большинства несамовсасывающих поверхностных насосов гидравлическую часть и линию готовят по инструкции, не допуская сухого хода
Подойдёт ли насос для жидкости с примесями
Только если серия допускает размер и концентрацию включений, а материалы совместимы со средой
Можно ли заменить однофазный насос трёхфазным
Только при наличии подходящей сети, защиты и подтверждении гидравлических и монтажных параметров
