Центробежные насосы
PUMPING предлагает горизонтальные поверхностные центробежные насосы для водоснабжения, циркуляции и технологических задач в пределах назначения конкретной серии. Основу ассортимента составляют одноступенчатые модели, также доступны отдельные двухступенчатые исполнения
- Базовая проверка
- Расчётная подача Q и требуемый напор H
- Характеристика насоса в рабочей точке
- Среда, температура, всасывание и электропитание
В продаже есть оборудование FANCY, Pedrollo, Calpeda, Leo, Saer, Ebara, Aquastrong, CNP, DAB, Unipump и других марок. Карточки позволяют сравнивать максимальный расход, напор, мощность, напряжение, температуру среды, материалы и присоединения
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|

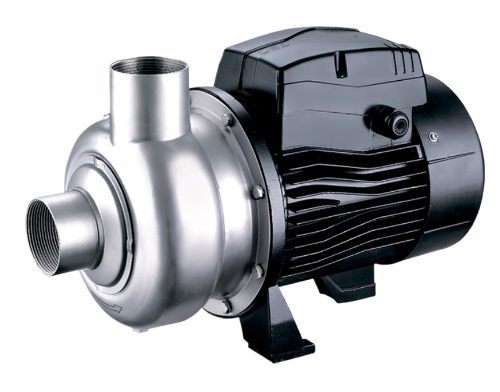

 | EBK100D | Aquastrong | Насос 220V/50HZ 0,75 kw Aquastrong EBK100D | 35 558 ₽ | |

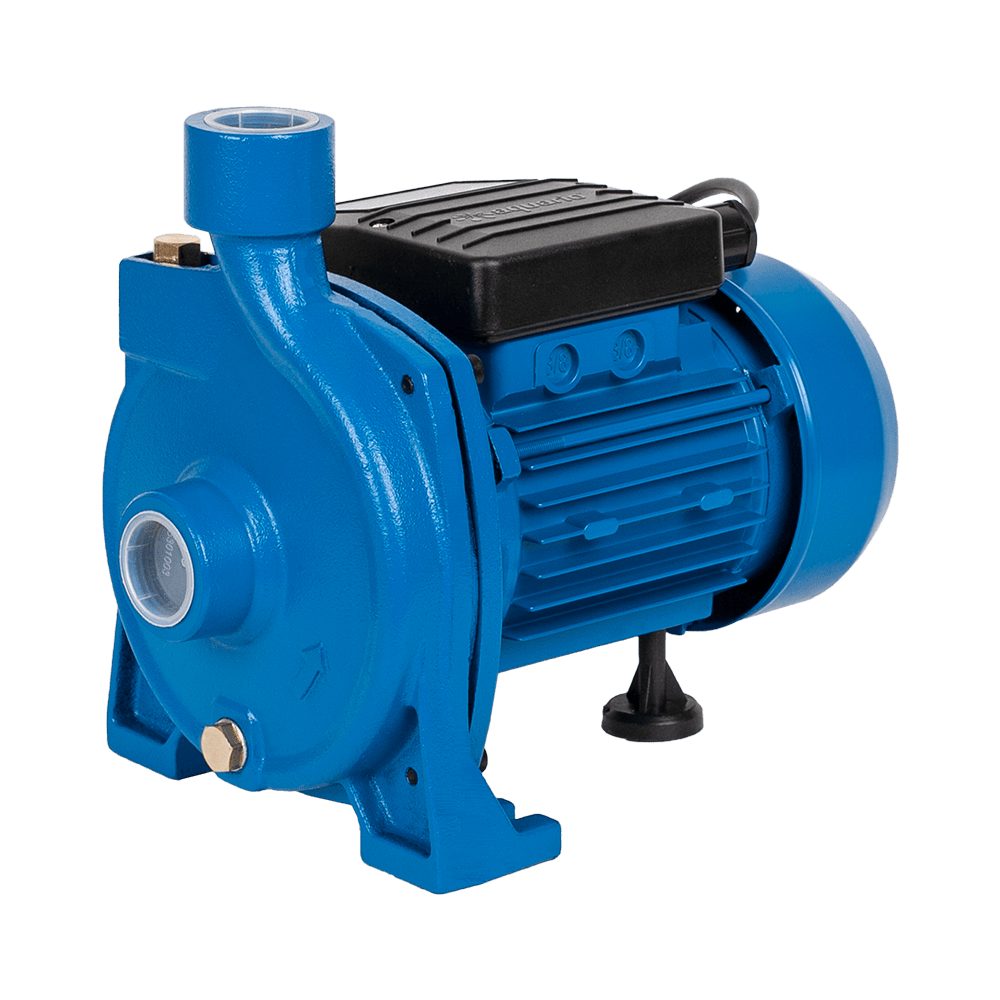

 | 2580 | Aquario | Насос APM-80 Aquario 2580 Горизонтальный | По запросу | |
| 2518 | Aquario | Насос APM-180 Aquario 2518 Горизонтальный | 30 733 ₽ | |
| 2550 | Aquario | Насос APM-50 Aquario 2550 Горизонтальный | 10 802 ₽ | |
| 2502 | Aquario | Насос APM-200 Aquario 2502 Горизонтальный | 37 918 ₽ | |
| 2510 | Aquario | Насос APM-100 Aquario 2510 Горизонтальный | 18 472 ₽ | |

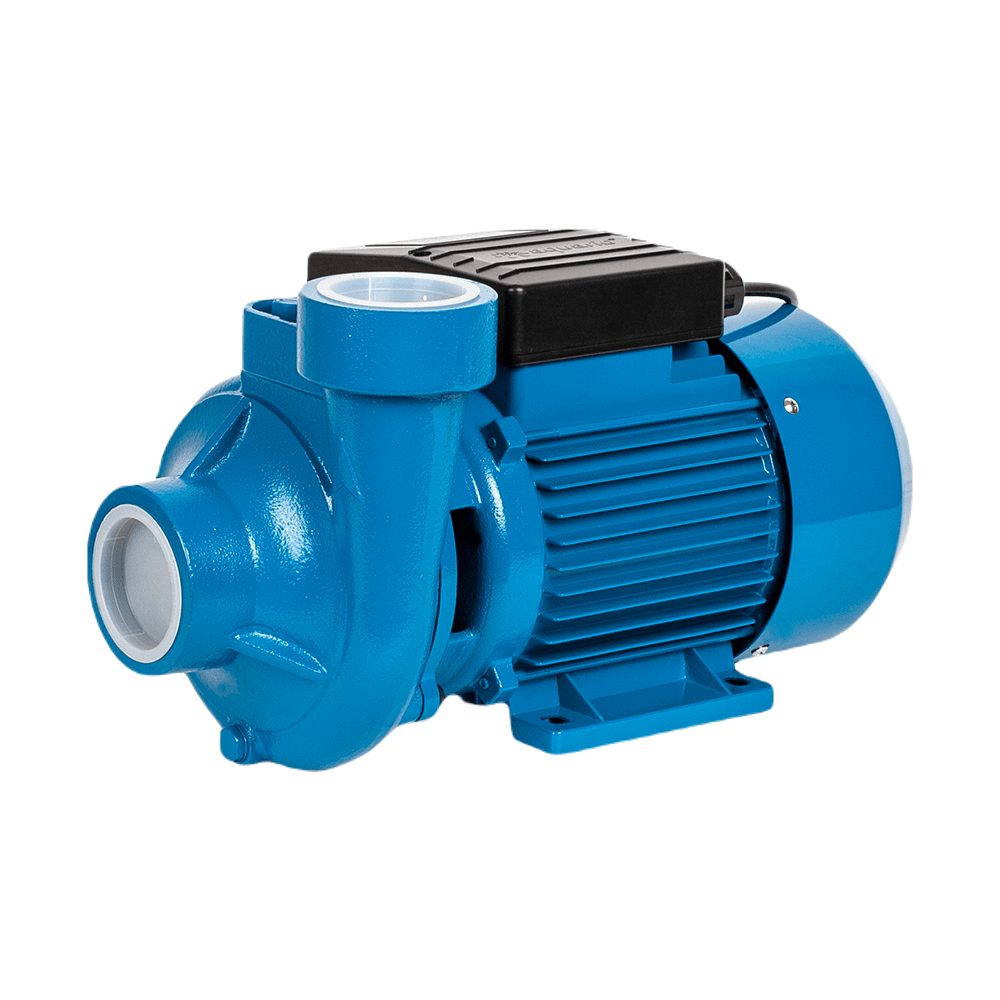

 | 2530 | Aquario | Насос ADK-30 Aquario 2530 Горизонтальный | 35 389 ₽ | |

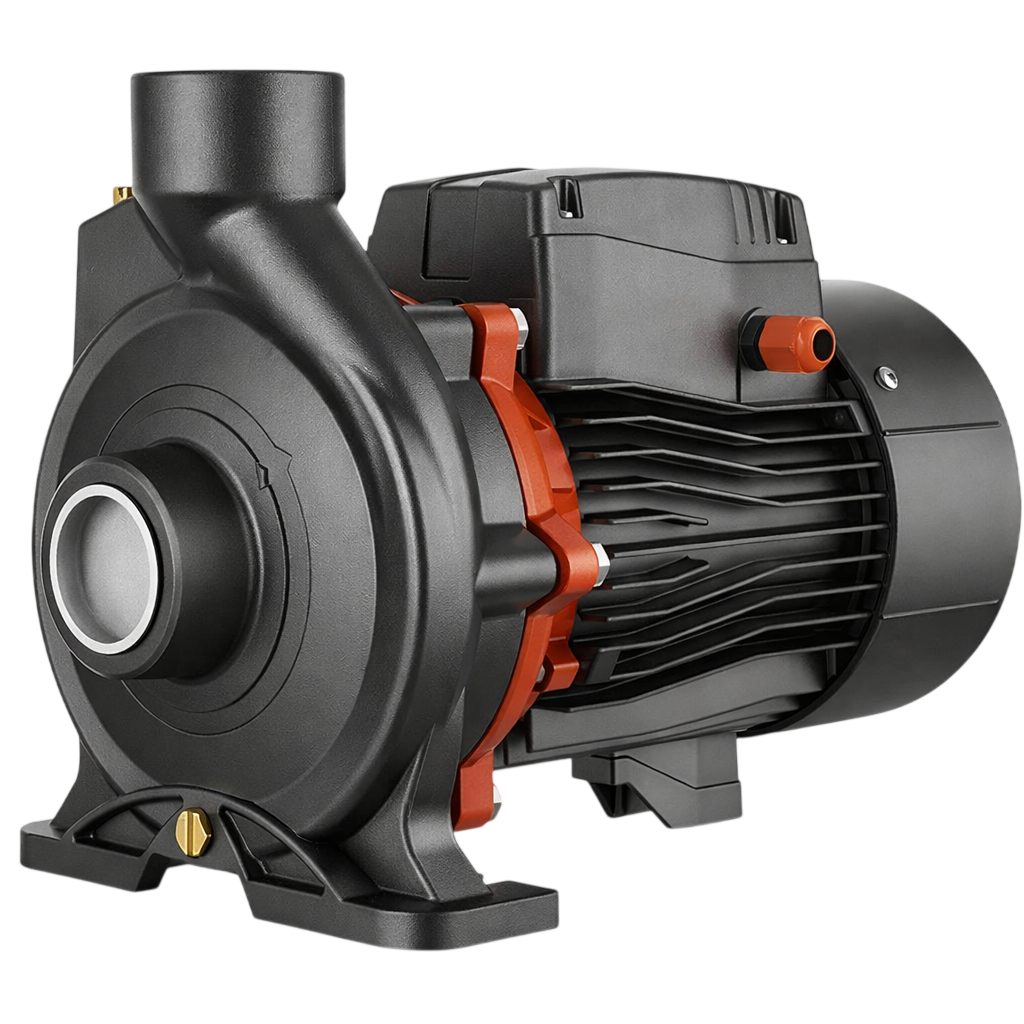

 | L16316 | Leo | Насос " " модель AC750C4 Leo L16316 | 56 094 ₽ | |

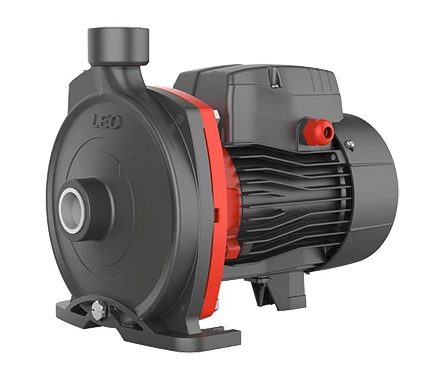

 | L16287 | Leo | Насос " " модель ACm110 Leo L16287 | 17 770 ₽ | |
| L16315 | Leo | Насос " " модель AC550CH2 Leo L16315 | 51 983 ₽ | |

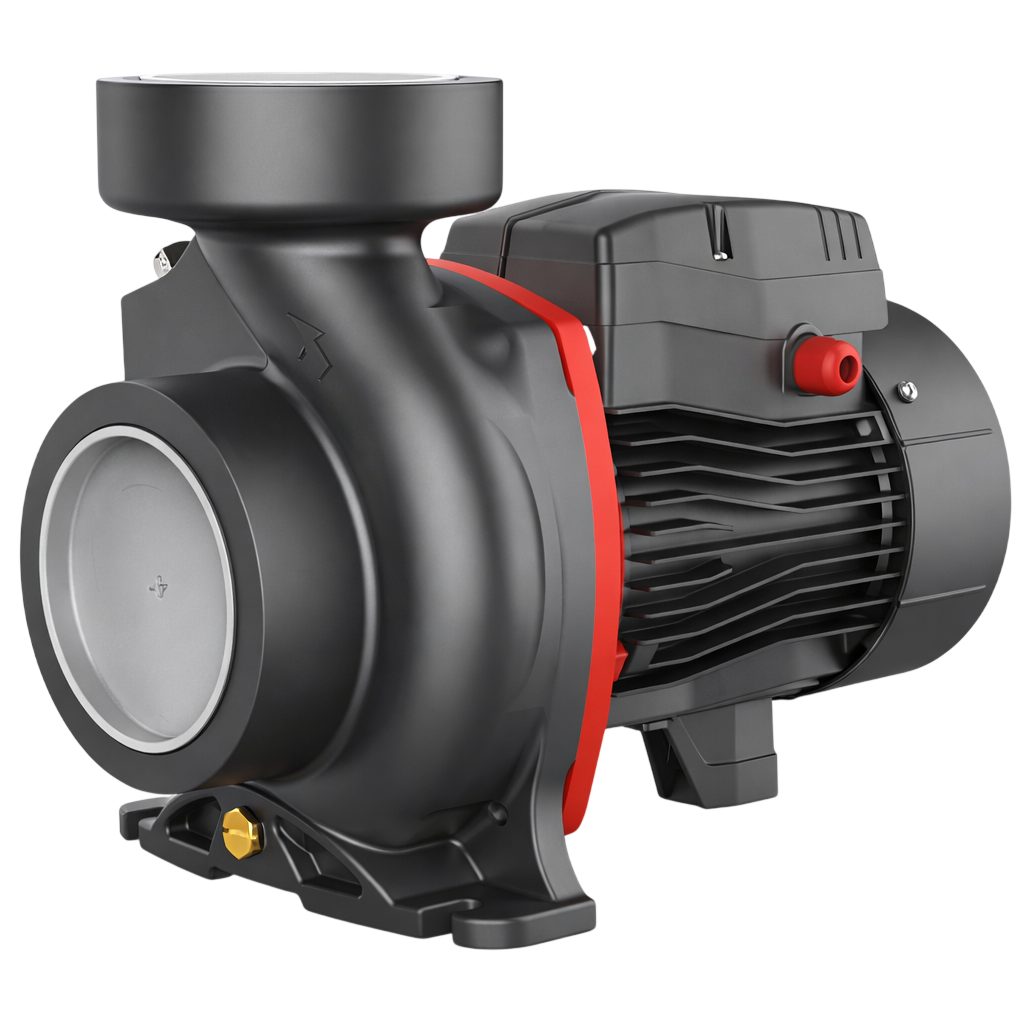

 | L16308 | Leo | Насос " " модель AC300B4 Leo L16308 | 35 009 ₽ | |

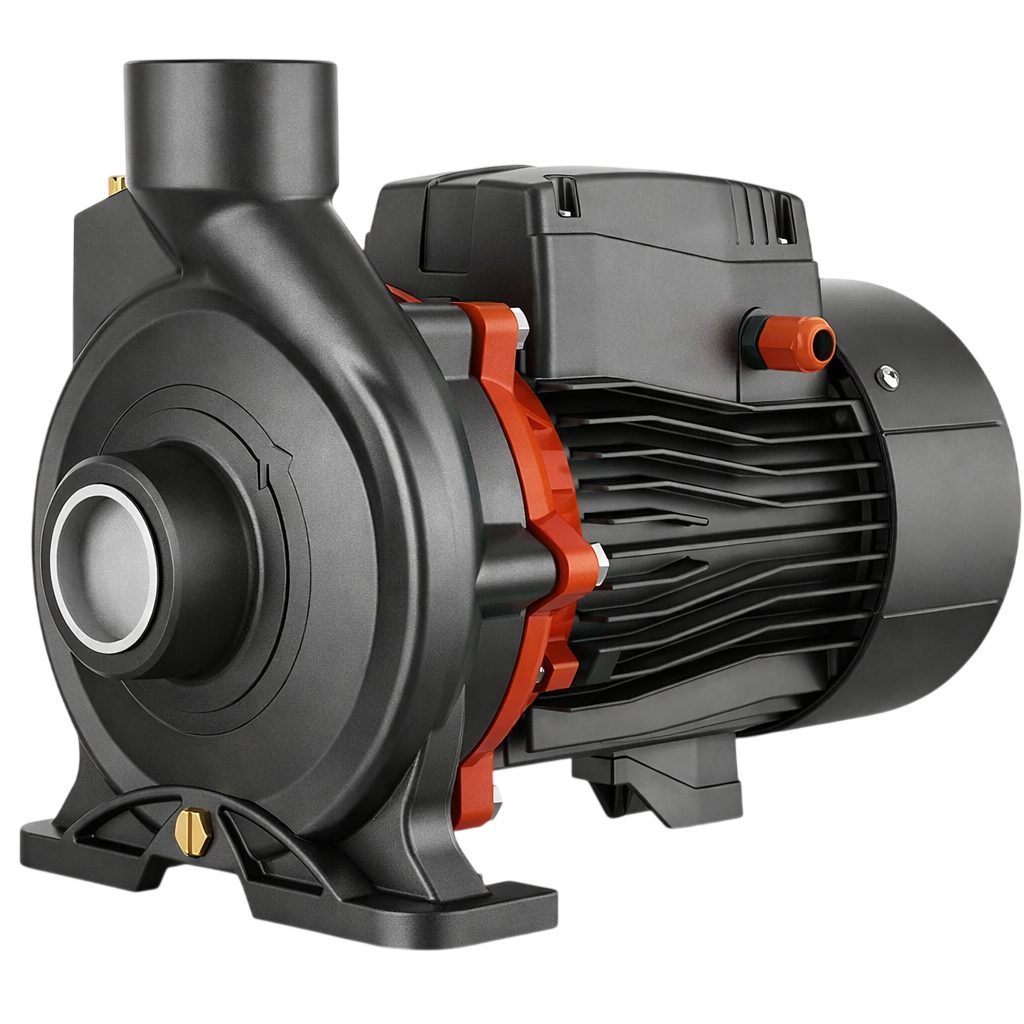

 | L16313 | Leo | Насос " " модель AC400C2 Leo L16313 | 48 535 ₽ | |
| L16306 | Leo | Насос " " модель AC220CH2 Leo L16306 | 35 539 ₽ | |
| L16305 | Leo | Насос " " модель AC220B4 Leo L16305 | 32 887 ₽ | |

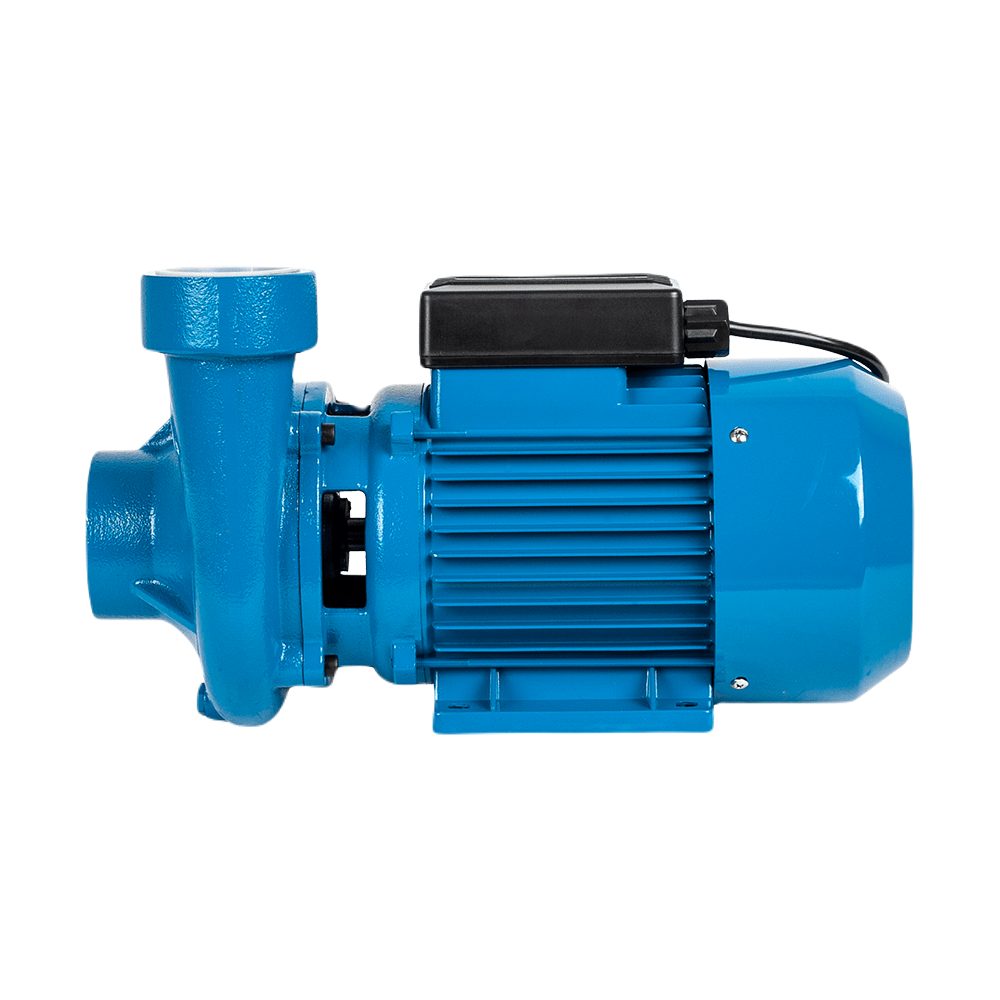

 | 2520 | Aquario | Насос ADK-20 Aquario 2520 Горизонтальный | 27 028 ₽ | |

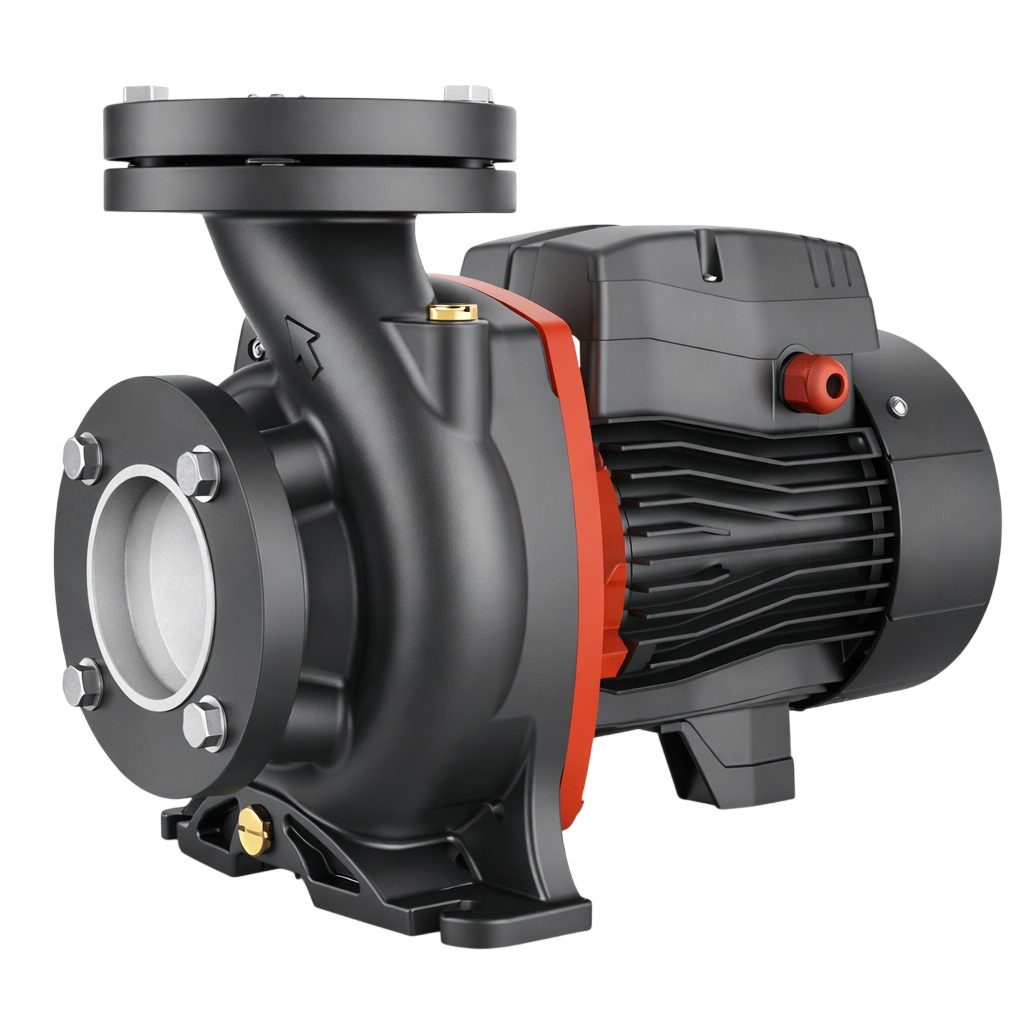

 | L15422 | Leo | Насос " " модель AC220BF3 Leo L15422 | 33 948 ₽ | |
| L16300 | Leo | Насос " " модель AC150B4 Leo L16300 | 27 052 ₽ | |

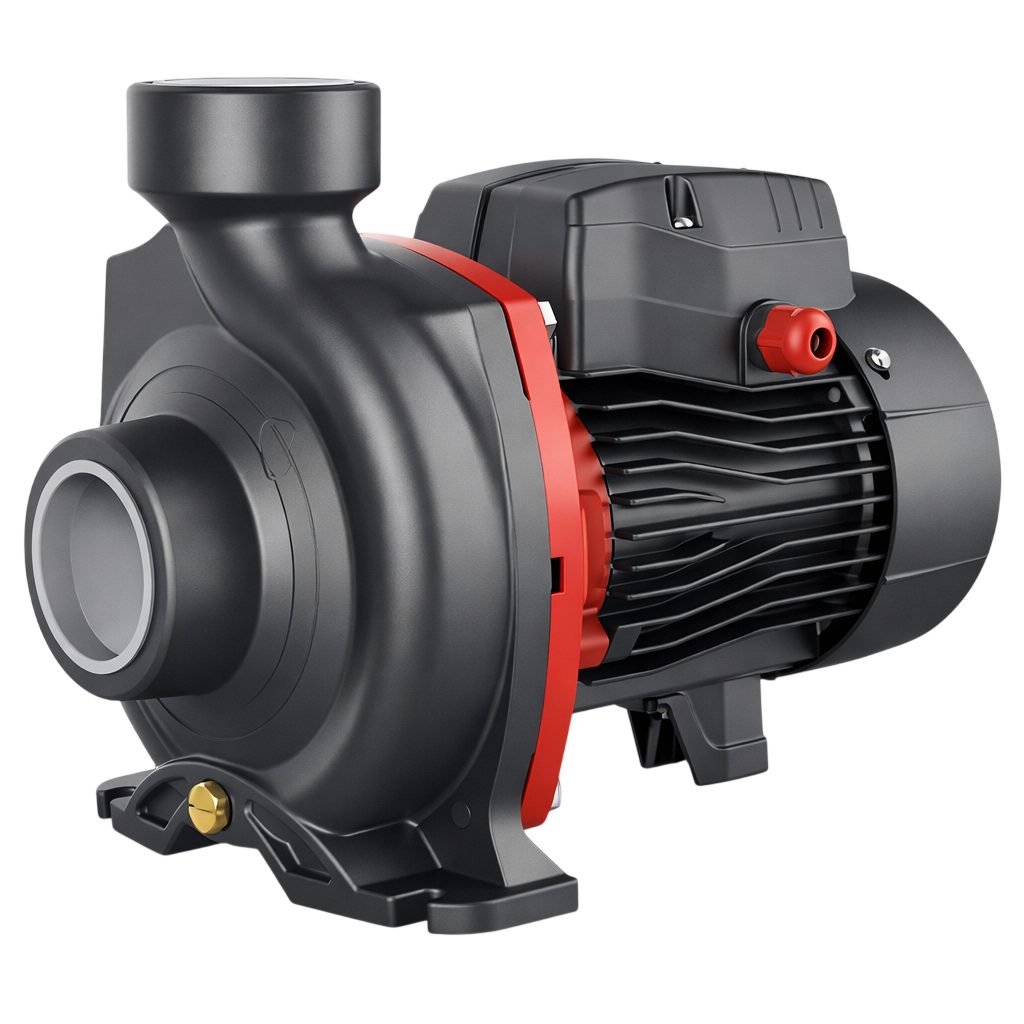

 | L16298 | Leo | Насос " " модель AC150B2 Leo L16298 | 18 247 ₽ | |

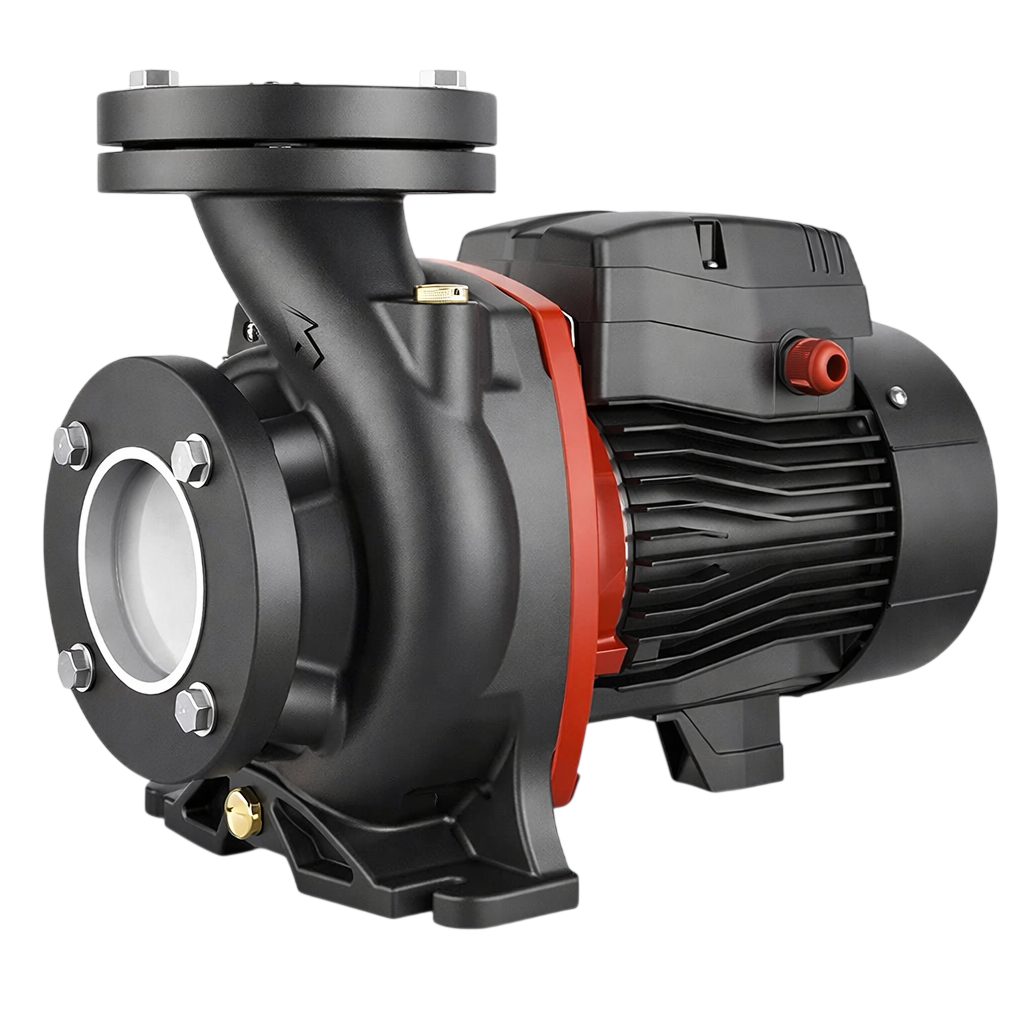

 | L16301 | Leo | Насос " " модель AC150BF2 Leo L16301 | 21 483 ₽ | |

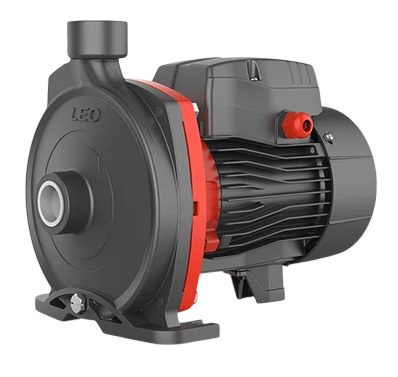

 | L16290 | Leo | Насос " " модель AC150L Leo L16290 | 19 891 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
| Максимальные значения Qmax и Hmax обычно не достигаются одновременно | ||
|---|---|---|
| Данные | Что означает | Как использовать |
| Расход Q | Объём жидкости за время | Определить по потребителям или процессу |
| Напор H | Энергию для подъёма и преодоления потерь | Сложить статическую высоту и сопротивление |
| Кривая Q–H | Фактические режимы модели | Найти устойчивую рабочую точку |
| КПД | Энергетическую эффективность режима | Избегать длительной работы на краях кривой |
| NPSH | Условия на всасывании | Проверить запас против кавитации |
| Диаметр патрубка и мощность двигателя не заменяют гидравлический расчёт | ||
Компактный одноступенчатый агрегат
Одно рабочее колесо формирует напор, а горизонтальная компоновка упрощает доступ к двигателю и гидравлической части. Серия должна соответствовать среде и режиму
- Оценивают
- Подачу, напор и частоту вращения
- Уплотнение и допустимую температуру
Повышенный напор в двух ступенях
Двухступенчатая схема последовательно увеличивает напор. Её выбирают по характеристике конкретной модели, а не как универсальную замену более крупному насосу
- Оценивают
- Расположение рабочей точки
- Мощность и нагрузку на сеть
Корпус и рабочее колесо
Чугун, сталь, нержавеющие сплавы и полимеры имеют разные пределы применения. Материал каждой проточной детали и уплотнения сверяют со средой
- Оценивают
- Коррозионную и температурную совместимость
- Наличие твёрдых включений и вязкость
Всасывающая линия без подсоса воздуха
Насос ставят на ровное основание с доступом для обслуживания. Всасывающий трубопровод выполняют как можно короче, исключают воздушные карманы и механическое напряжение патрубков, а перед запуском заполняют гидравлическую часть в соответствии с инструкцией
После пуска контролируют направление вращения, давление, расход, ток двигателя, вибрацию, шум и герметичность уплотнения. Длительная работа без жидкости или при закрытой арматуре допустима только при прямом разрешении изготовителя
- До включения
- Проверить центровку и крепёж
- Открыть предусмотренную арматуру и удалить воздух
- Настроить защиту двигателя и аварийные блокировки
Кавитация, температура и примеси
Поверхностный насос должен получать жидкость с достаточным давлением на входе. Высота всасывания, температура, давление паров, потери в фильтре и трубопроводе влияют на кавитационный запас
- Признаки неблагоприятного режима
- Потрескивающий шум и рост вибрации
- Падение подачи или нестабильное давление
- Перегрев корпуса, двигателя или уплотнения
Для чистой воды, технических растворов и других сред применяют разные исполнения. Наличие абразива, газа, высокой вязкости или химической активности может потребовать иной конструкции, поэтому назначение подтверждают по документации серии
Сравнение по кривойОт расчёта системы к конкретной модели
Сначала определите рабочие Q и H, затем проверьте кривую, КПД, кавитационный запас, среду и температуру. После этого сравните материалы, уплотнение, напряжение, мощность, присоединения и габариты. Для замены сопоставляют не только патрубки, но и всю характеристику агрегата
Регулирование производительности
Расход центробежного насоса изменяют дросселированием, байпасом, изменением частоты вращения или подбором рабочего колеса только в пределах документации конкретной серии. Частотный преобразователь требует проверки двигателя, минимальной частоты, охлаждения и допустимых режимов гидравлики. Автоматика должна защищать агрегат при потере воды, превышении давления и недопустимой нагрузке
- Для управления
- Задать допустимый диапазон Q–H
- Предусмотреть датчики и аварийные уставки
- Проверить пуск и останов в реальной системе
Можно ли выбрать насос по максимальному напору
Нет, максимальный напор соответствует режиму с минимальной подачей, поэтому нужна рабочая точка на кривой Q–H
Что вызывает кавитацию
Недостаточное давление на входе, высокая температура, большие потери во всасывающей линии или работа за допустимым диапазоном
Нужна ли заливка перед запуском
Для большинства несамовсасывающих поверхностных насосов гидравлическую часть и линию готовят по инструкции, не допуская сухого хода
Подойдёт ли насос для жидкости с примесями
Только если серия допускает размер и концентрацию включений, а материалы совместимы со средой
Можно ли заменить однофазный насос трёхфазным
Только при наличии подходящей сети, защиты и подтверждении гидравлических и монтажных параметров
