Скважинные насосы
Скважинный насос — погружной агрегат вытянутой формы, который устанавливают внутри обсадной колонны и поднимает воду многоступенчатой центробежной частью. В каталоге представлены модели для индивидуального, коммунального, сельскохозяйственного и промышленного водоснабжения разных диаметров и мощности
Подбор связывает внутренний диаметр колонны, статический и динамический уровни, дебит, глубину, расход и напор. Доступны Ливнынасос, Pedrollo, Calpeda, Промбурвод, CNP, Wilo, Vodotok, Grundfos, Unipump и DAB
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | 14A01909 | Grundfos | Насос SP60- 9 Rp4 6"3X380-415/50 Grundfos 14A01909 | 803 794 ₽ | |
 | 14A16908 | Grundfos | Насос SP60- 8 Rp4 6"3X380-415/50 Grundfos 14A16908 | 771 656 ₽ | |
 | 98699179 | Grundfos | Насос SP7- 8 Rp1½ 4"3X380-415/50 Grundfos 98699179 | 134 543 ₽ | |
| 98699180 | Grundfos | Насос SP7-12 Rp1½ 4"3X380-415/50 Grundfos 98699180 | 167 271 ₽ | |
 | 98699184 | Grundfos | Насос SP7-31 Rp1½ 4"3X380-415/50 Grundfos 98699184 | По запросу | |
| 14A01908 | Grundfos | Насос SP60- 8 Rp4 6"3X380-415/50 Grundfos 14A01908 | 722 141 ₽ | |
| 14A01907 | Grundfos | Насос SP60- 7 Rp4 6"3X380-415/50 Grundfos 14A01907 | 676 084 ₽ | |
| 14A01910 | Grundfos | Насос SP60-10 Rp4 6"3X380-415/50 Grundfos 14A01910 | 831 715 ₽ | |
| 14A01906 | Grundfos | Насос SP60- 6 Rp4 6"3X380-415/50 Grundfos 14A01906 | 630 871 ₽ | |
 | 05002B25 | Grundfos | Насос SP5A-25 2.2kW 1x220V 50Hz Grundfos 05002B25 | 221 594 ₽ | |
 | 14A01902 | Grundfos | Насос SP60- 2 Rp4 4"3X380-415/50 Grundfos 14A01902 | 362 210 ₽ | |
 | 05101K44 | Grundfos | Насос SP5A-44 4.0KW 3x380-415V Grundfos 05101K44 | 423 702 ₽ | |
| 14A019C2 | Grundfos | Насос SP60- 2B Rp4 Grundfos 14A019C2 | 339 266 ₽ | |
| 05171K60 | Grundfos | Насос SP5A-60 5,5KW 3X380-415V Grundfos 05171K60 | 569 042 ₽ | |

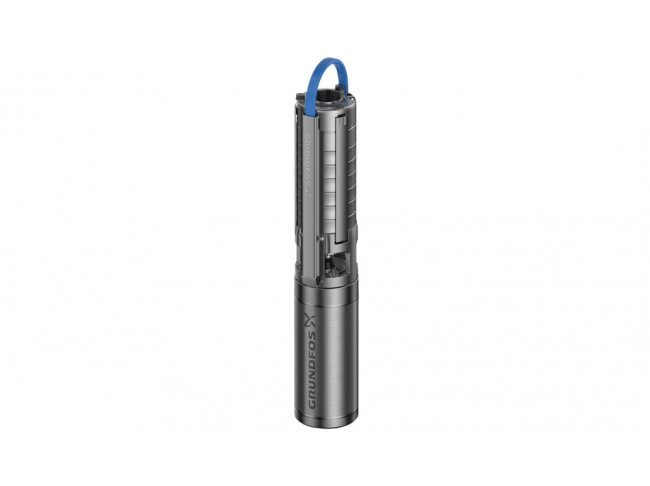

 | 05001K21 | Grundfos | Насос SP5A-21 2.2KW 3x380-415V Grundfos 05001K21 | 153 943 ₽ | |

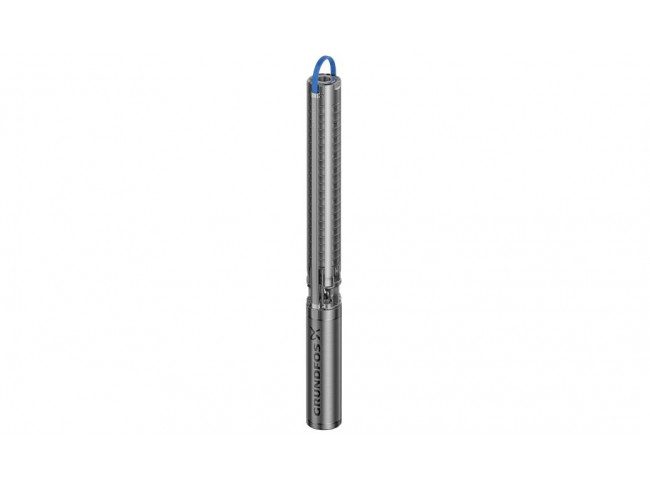

 | 05001K25 | Grundfos | Насос SP5A-25 2.2KW 3x380-415V Grundfos 05001K25 | 160 270 ₽ | |
| 05001K33 | Grundfos | Насос SP5A-33 3.0KW 3x380-415V Grundfos 05001K33 | 214 086 ₽ | |
 | 5301975 | Grundfos | Насос SP5A-75 7,5KW380-415V50HZ Grundfos 5301975 | 1 097 846 ₽ | |
| 05101K38 | Grundfos | Насос SP5A-38 4.0KW 3x380-415V Grundfos 05101K38 | 392 154 ₽ | |
| 14A01905 | Grundfos | Насос SP60- 5 Rp4 6"3X380-415/50 Grundfos 14A01905 | 594 009 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Монтаж, настройка и эксплуатация
Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы
Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух
Представлены однофазные и трёхфазные исполнения. Мощность, напряжение и длину кабеля согласуют с сетью и пусковой аппаратурой
- Перед вводом в работу
- сверяют обозначение и комплектность поставки
- проверяют присоединения и доступ для обслуживания
- фиксируют расчётный режим для последующего контроля
- выполняют проверку по инструкции изготовителя
| Характеристики проверяют совместно, а не изолированно | ||
|---|---|---|
| Критерий | Что проверить | Зачем |
| Расход Q | одновременное потребление | ниже устойчивого дебита |
| Высота | подъём от динамического уровня | по фактическим отметкам |
| Потери | труба, арматура и фильтры | для расчётного расхода |
| Давление | остаточный напор у потребителя | по задаче системы |
| Окончательное исполнение сверяют с документацией конкретной модели | ||
Скважинные насосы в рабочем узле
Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы
Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух
- Контрольные точки
- одновременное потребление
- труба, арматура и фильтры
- остаточный напор у потребителя
Паспорт скважины
Внутренний диаметр ограничивает размер насоса. Статический уровень показывает зеркало без отбора, динамический — при работающем водозаборе
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
Рабочая точка
Расход рассчитывают по одновременной работе потребителей, а напор включает подъём от динамического уровня, потери и остаточное давление
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
Автоматика
Систему дополняют реле давления, гидроаккумулятором, датчиками уровня или частотным регулированием
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
ВажноОшибки, влияющие на работу оборудования
Избыточная подача снижает динамический уровень, вызывает работу без воды и может втягивать песок. Неверный напор не обеспечивает давление в системе
Запас выбирают расчётно, а не переходом к максимально мощной модели
- Что нельзя упускать
- назначение оборудования в конкретной системе
- предельные параметры среды и режима
- совместимость присоединений и управляющих цепей
Проверка совместимости перед заказом
Сначала фиксируют рабочую задачу и значения, которые нельзя менять без пересчёта системы: расход q, высота, потери и давление. Затем сравнивают только те исполнения, которые одновременно проходят все ограничения
При замене существующей позиции сверяют полную маркировку, присоединительные размеры, монтажное пространство и характеристики связанных компонентов. Совпадение одного номинала или внешнего вида не подтверждает взаимозаменяемость
После предварительного выбора проверяют рабочую область, комплектность и ограничения по документации производителя. Такой порядок помогает исключить оборудование, которое формально подходит по одному параметру, но не рассчитано на реальный режим
Подбор скважинные насосы в PUMPING
PUMPING помогает сопоставить модели по Q/H, диаметру, уровню воды, дебиту, материалам, питанию и присоединению. Результат проверяют по кривой и требованиям к охлаждению
Для сравнения используют технические параметры и точное обозначение изделия. Цель подбора — получить совместимую позицию без неподтверждённых допущений о среде, нагрузке или способе монтажа
Какой уровень использовать для расчёта напора
Динамический уровень при расчётном отборе
Должен ли насос быть уже обсадной трубы
Да, нужен зазор для кабеля, спуска и охлаждения
Можно ли увеличить производительность выше дебита
Нет, устойчивый расход согласуют с притоком
Для чего нужен гидроаккумулятор
Он поддерживает запас воды и уменьшает частоту пусков
Когда выбирают трёхфазный двигатель
При доступной трёхфазной сети и соответствующей мощности
