Скважинные насосы
Скважинный насос — погружной агрегат вытянутой формы, который устанавливают внутри обсадной колонны и поднимает воду многоступенчатой центробежной частью. В каталоге представлены модели для индивидуального, коммунального, сельскохозяйственного и промышленного водоснабжения разных диаметров и мощности
Подбор связывает внутренний диаметр колонны, статический и динамический уровни, дебит, глубину, расход и напор. Доступны Ливнынасос, Pedrollo, Calpeda, Промбурвод, CNP, Wilo, Vodotok, Grundfos, Unipump и DAB
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | 15A21910 | Grundfos | Насос SP46-10 Rp3 6"3X380-415/50 Grundfos 15A21910 | 744 538 ₽ | |
| 15A219F8 | Grundfos | Насос SP46- 8C Rp3 Grundfos 15A219F8 | 640 741 ₽ | |
| 15A21909 | Grundfos | Насос SP46- 9 Rp3 6"3X380-415/50 Grundfos 15A21909 | 727 708 ₽ | |
| 15A21907 | Grundfos | Насос SP46- 7 Rp3 6"3X380-415/50 Grundfos 15A21907 | 619 062 ₽ | |
| 15A21908 | Grundfos | Насос SP46- 8 Rp3 6"3X380-415/50 Grundfos 15A21908 | 665 203 ₽ | |

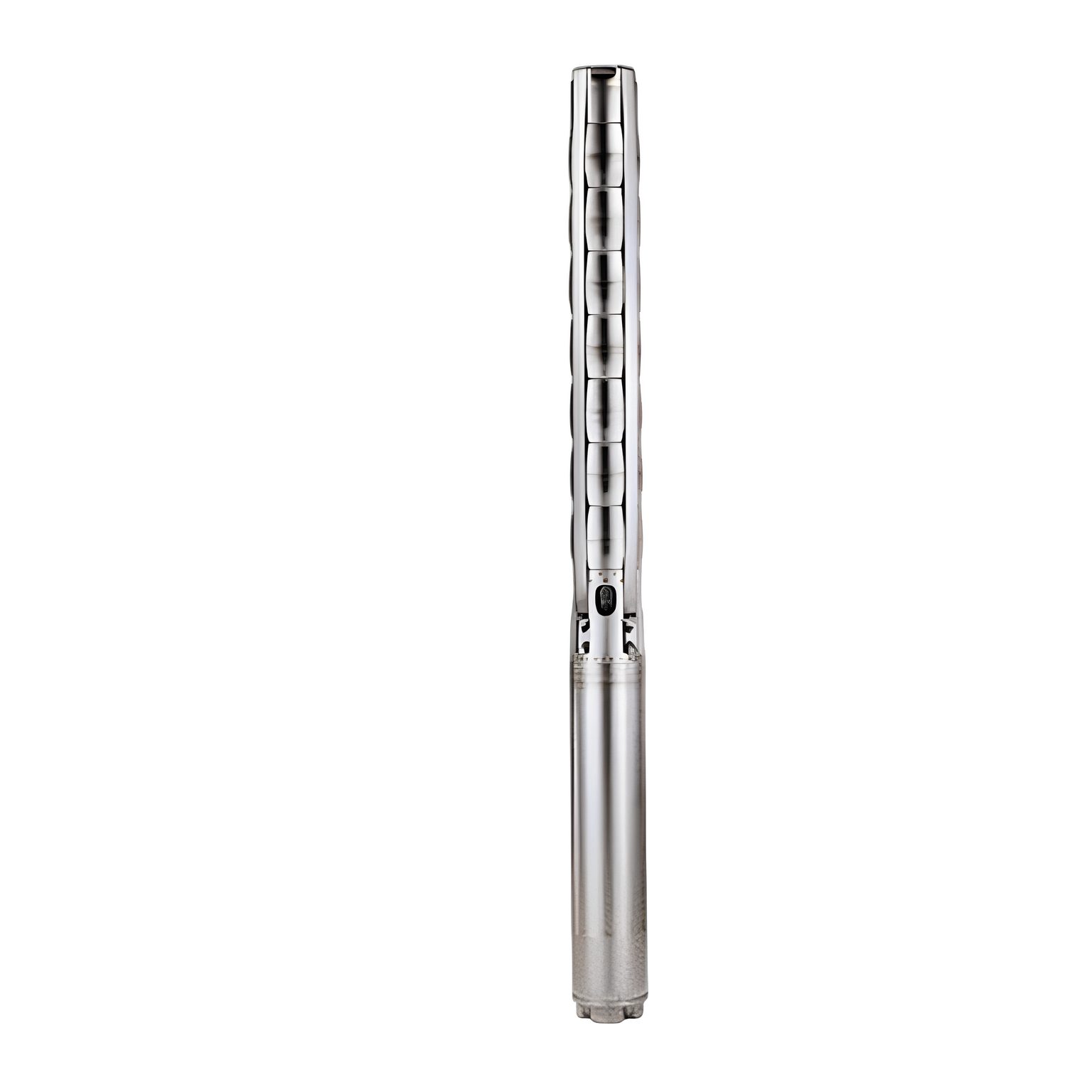

 | 15A219F4 | Grundfos | Насос SP46- 4C Rp3 Grundfos 15A219F4 | По запросу | |
 | 15A21906 | Grundfos | Насос SP46- 6 Rp3 6"3X380-415/50 Grundfos 15A21906 | 574 946 ₽ | |
 | 15A219F3 | Grundfos | Насос SP46- 3C Rp3 Grundfos 15A219F3 | 327 203 ₽ | |
| 15AC1905 | Grundfos | Насос SP46- 5 Rp3 4"3X380-415/50 Grundfos 15AC1905 | 484 267 ₽ | |
 | 15A21903 | Grundfos | Насос SP46- 3 Rp3 4"3X380-415/50 Grundfos 15A21903 | 349 557 ₽ | |
| 15AC1904 | Grundfos | Насос SP46- 4 Rp3 4"3X380-415/50 Grundfos 15AC1904 | 449 682 ₽ | |
 | 10101K52 | Grundfos | Насос SP3A-52 4.0KW 3x380-415V Grundfos 10101K52 | 396 878 ₽ | |
| 15A21901 | Grundfos | Насос SP46- 1 Rp3 4"3X380-415/50 Grundfos 15A21901 | 224 462 ₽ | |

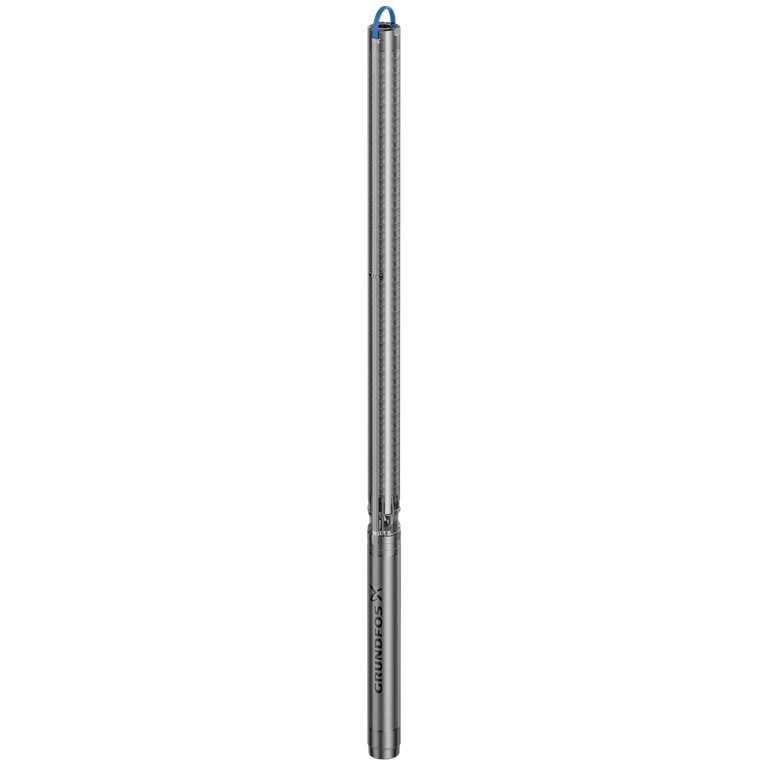

 | 10101K60 | Grundfos | Насос SP3A-60 4.0kW 3x380-415V Grundfos 10101K60 | 439 982 ₽ | |
| 15A21902 | Grundfos | Насос SP46- 2 Rp3 4"3X380-415/50 Grundfos 15A21902 | 278 700 ₽ | |
| 10101K45 | Grundfos | Насос SP3A-45 3.0KW 3x380-415V Grundfos 10101K45 | 353 943 ₽ | |
 | 10002B15 | Grundfos | Насос SP3A-15 1.1kW 1x220V 50Hz Grundfos 10002B15 | 125 516 ₽ | |
 | 10002B18 | Grundfos | Насос SP3A-18 1.1kW 1x220V 50Hz Grundfos 10002B18 | 130 241 ₽ | |
 | 10001K33 | Grundfos | Насос SP3A-33 2.2KW 3x380-415V Grundfos 10001K33 | 177 815 ₽ | |
| 10001K18 | Grundfos | Насос SP3A-18 1.1kW 380-415V Grundfos 10001K18 | 126 360 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Монтаж, настройка и эксплуатация
Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы
Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух
Представлены однофазные и трёхфазные исполнения. Мощность, напряжение и длину кабеля согласуют с сетью и пусковой аппаратурой
- Перед вводом в работу
- сверяют обозначение и комплектность поставки
- проверяют присоединения и доступ для обслуживания
- фиксируют расчётный режим для последующего контроля
- выполняют проверку по инструкции изготовителя
| Характеристики проверяют совместно, а не изолированно | ||
|---|---|---|
| Критерий | Что проверить | Зачем |
| Расход Q | одновременное потребление | ниже устойчивого дебита |
| Высота | подъём от динамического уровня | по фактическим отметкам |
| Потери | труба, арматура и фильтры | для расчётного расхода |
| Давление | остаточный напор у потребителя | по задаче системы |
| Окончательное исполнение сверяют с документацией конкретной модели | ||
Скважинные насосы в рабочем узле
Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы
Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух
- Контрольные точки
- одновременное потребление
- труба, арматура и фильтры
- остаточный напор у потребителя
Паспорт скважины
Внутренний диаметр ограничивает размер насоса. Статический уровень показывает зеркало без отбора, динамический — при работающем водозаборе
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
Рабочая точка
Расход рассчитывают по одновременной работе потребителей, а напор включает подъём от динамического уровня, потери и остаточное давление
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
Автоматика
Систему дополняют реле давления, гидроаккумулятором, датчиками уровня или частотным регулированием
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
ВажноОшибки, влияющие на работу оборудования
Избыточная подача снижает динамический уровень, вызывает работу без воды и может втягивать песок. Неверный напор не обеспечивает давление в системе
Запас выбирают расчётно, а не переходом к максимально мощной модели
- Что нельзя упускать
- назначение оборудования в конкретной системе
- предельные параметры среды и режима
- совместимость присоединений и управляющих цепей
Проверка совместимости перед заказом
Сначала фиксируют рабочую задачу и значения, которые нельзя менять без пересчёта системы: расход q, высота, потери и давление. Затем сравнивают только те исполнения, которые одновременно проходят все ограничения
При замене существующей позиции сверяют полную маркировку, присоединительные размеры, монтажное пространство и характеристики связанных компонентов. Совпадение одного номинала или внешнего вида не подтверждает взаимозаменяемость
После предварительного выбора проверяют рабочую область, комплектность и ограничения по документации производителя. Такой порядок помогает исключить оборудование, которое формально подходит по одному параметру, но не рассчитано на реальный режим
Подбор скважинные насосы в PUMPING
PUMPING помогает сопоставить модели по Q/H, диаметру, уровню воды, дебиту, материалам, питанию и присоединению. Результат проверяют по кривой и требованиям к охлаждению
Для сравнения используют технические параметры и точное обозначение изделия. Цель подбора — получить совместимую позицию без неподтверждённых допущений о среде, нагрузке или способе монтажа
Какой уровень использовать для расчёта напора
Динамический уровень при расчётном отборе
Должен ли насос быть уже обсадной трубы
Да, нужен зазор для кабеля, спуска и охлаждения
Можно ли увеличить производительность выше дебита
Нет, устойчивый расход согласуют с притоком
Для чего нужен гидроаккумулятор
Он поддерживает запас воды и уменьшает частоту пусков
Когда выбирают трёхфазный двигатель
При доступной трёхфазной сети и соответствующей мощности
