Скважинные насосы
Скважинный насос — погружной агрегат вытянутой формы, который устанавливают внутри обсадной колонны и поднимает воду многоступенчатой центробежной частью. В каталоге представлены модели для индивидуального, коммунального, сельскохозяйственного и промышленного водоснабжения разных диаметров и мощности
Подбор связывает внутренний диаметр колонны, статический и динамический уровни, дебит, глубину, расход и напор. Доступны Ливнынасос, Pedrollo, Calpeda, Промбурвод, CNP, Wilo, Vodotok, Grundfos, Unipump и DAB
| Фото | Артикул | Бренд | Наименование | Цена | |
|---|---|---|---|---|---|
 | 05001K17 | Grundfos | Насос SP5A-17 1.5kW 380-415V Grundfos 05001K17 | 134 036 ₽ | |
 | 05002B12 | Grundfos | Насос SP5A-12 1.1kW 1x230V 50Hz Grundfos 05002B12 | 121 890 ₽ | |
 | 05002B17 | Grundfos | Насос SP5A-17 1.5kW 1x220V 50Hz Grundfos 05002B17 | 141 627 ₽ | |

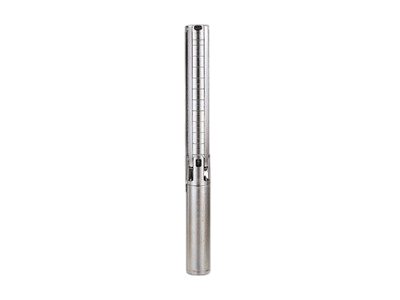

 | 5301985 | Grundfos | Насос SP5A-85 7,5KW380-415V50HZ Grundfos 5301985 | 1 206 324 ₽ | |
 | 05171K52 | Grundfos | Насос SP5A-52 5,5KW 3X380-415V Grundfos 05171K52 | 524 250 ₽ | |
 | 05002B21 | Grundfos | Насос SP5A-21 2.2kW 1x220V 50Hz Grundfos 05002B21 | 215 351 ₽ | |
| 05001K06 | Grundfos | Насос SP5A- 6 0.55kW 380-415V Grundfos 05001K06 | 96 668 ₽ | |
| 05002B08 | Grundfos | Насос SP5A- 8 0.75kW 1x220V 50Hz Grundfos 05002B08 | 108 730 ₽ | |
| 05001K04 | Grundfos | Насос SP5A- 4 0.37kW 380-415V Grundfos 05001K04 | 92 872 ₽ | |
| 05002B04 | Grundfos | Насос SP5A- 4 0.37kW 1x220V 50Hz Grundfos 05002B04 | 94 559 ₽ | |

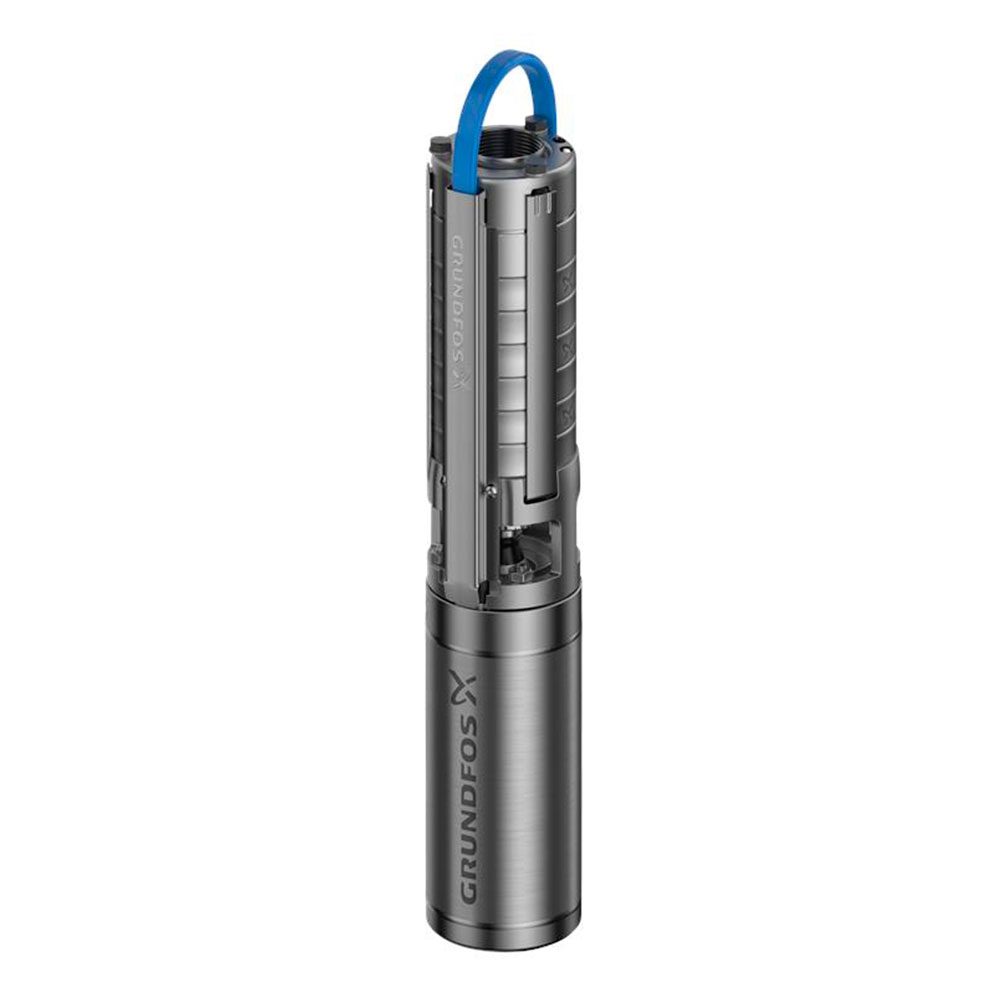

 | 05002B06 | Grundfos | Насос SP5A- 6 0.55kW 1x220V 50Hz Grundfos 05002B06 | 99 620 ₽ | |

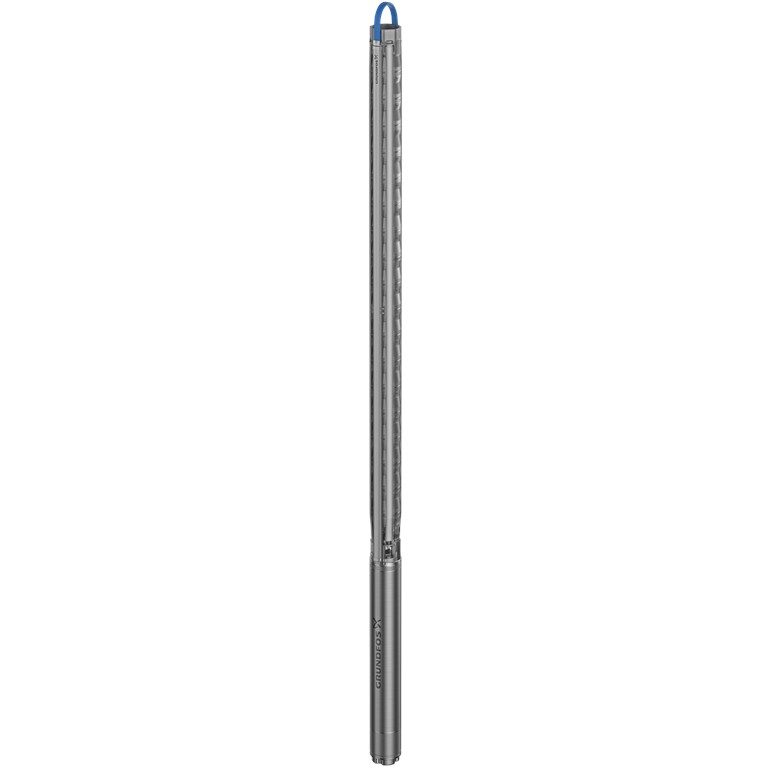

 | 15A21920 | Grundfos | Насос SP46-20 Rp3 6"3X380-415/50 Grundfos 15A21920 | 1 246 982 ₽ | |

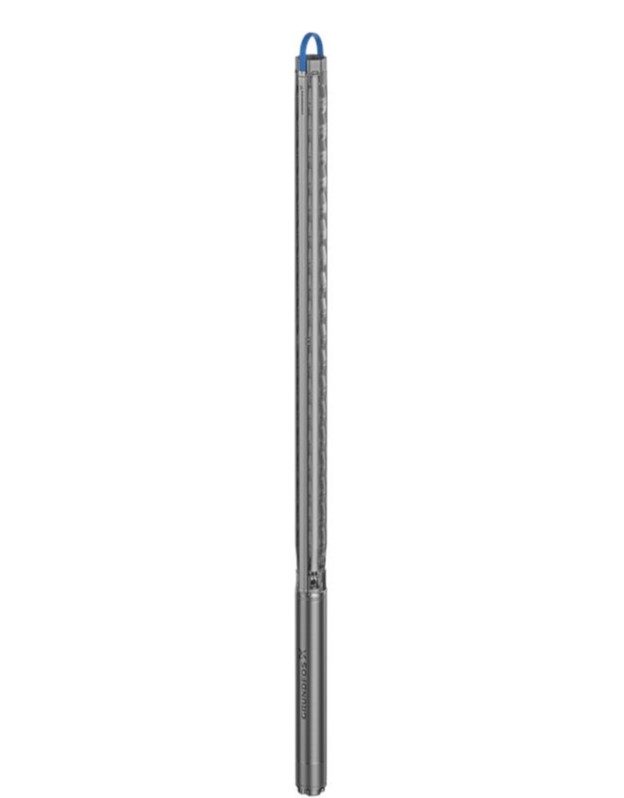

 | 15A21918 | Grundfos | Насос SP46-18 Rp3 6"3X380-415/50 Grundfos 15A21918 | 1 208 601 ₽ | |
| 15A21914 | Grundfos | Насос SP46-14 Rp3 6"3X380-415/50 Grundfos 15A21914 | 984 223 ₽ | |
| 15A21915 | Grundfos | Насос SP46-15 Rp3 6"3X380-415/50 Grundfos 15A21915 | 1 018 134 ₽ | |
 | 15A21912 | Grundfos | Насос SP46-12 Rp3 6"3X380-415/50 Grundfos 15A21912 | 878 783 ₽ | |
| 15A21917 | Grundfos | Насос SP46-17 Rp3 6"3X380-415/50 Grundfos 15A21917 | 1 136 986 ₽ | |
| 15A21913 | Grundfos | Насос SP46-13 Rp3 6"3X380-415/50 Grundfos 15A21913 | 950 061 ₽ | |

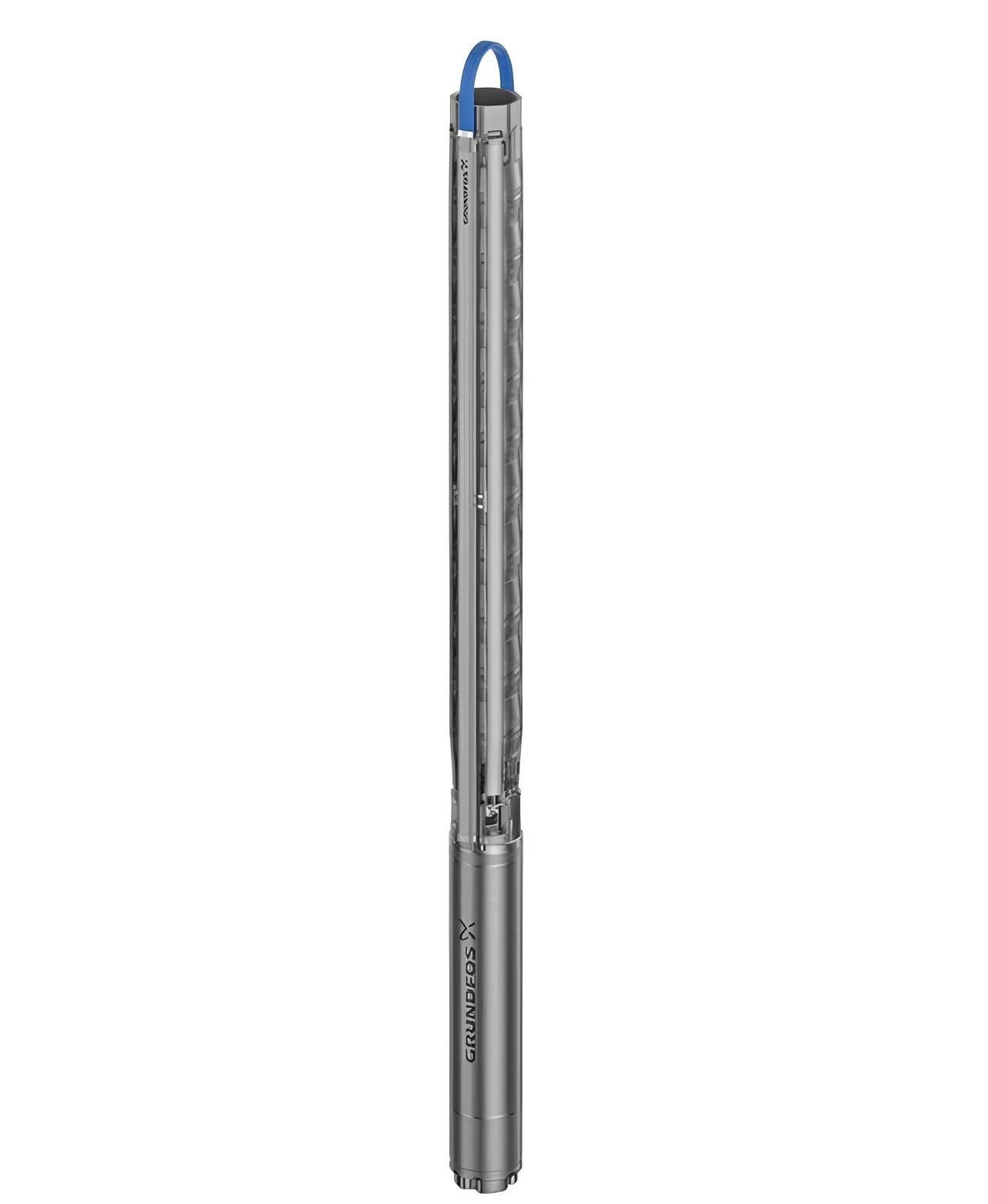

 | 15A21911 | Grundfos | Насос SP46-11 Rp3 6"3X380-415/50 Grundfos 15A21911 | 848 923 ₽ | |
| 15A21916 | Grundfos | Насос SP46-16 Rp3 6"3X380-415/50 Grundfos 15A21916 | 1 103 413 ₽ |
* - Обратите внимание, что информация может быть уточнена на официальном сайте производителя или в документации к продукту. В таблице представлены основные характеристики каждой модели, но возможно наличие дополнительных особенностей или функций, которые не были указаны здесь
Монтаж, настройка и эксплуатация
Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы
Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух
Представлены однофазные и трёхфазные исполнения. Мощность, напряжение и длину кабеля согласуют с сетью и пусковой аппаратурой
- Перед вводом в работу
- сверяют обозначение и комплектность поставки
- проверяют присоединения и доступ для обслуживания
- фиксируют расчётный режим для последующего контроля
- выполняют проверку по инструкции изготовителя
| Характеристики проверяют совместно, а не изолированно | ||
|---|---|---|
| Критерий | Что проверить | Зачем |
| Расход Q | одновременное потребление | ниже устойчивого дебита |
| Высота | подъём от динамического уровня | по фактическим отметкам |
| Потери | труба, арматура и фильтры | для расчётного расхода |
| Давление | остаточный напор у потребителя | по задаче системы |
| Окончательное исполнение сверяют с документацией конкретной модели | ||
Скважинные насосы в рабочем узле
Насос опускают на напорной трубе и страхуют предусмотренным способом. Кабель крепят вдоль линии без натяжения и защищают от кромок обсадной трубы
Для двигателя важен поток воды вдоль корпуса. В скважинах большого диаметра или резервуарах может потребоваться охлаждающий кожух
- Контрольные точки
- одновременное потребление
- труба, арматура и фильтры
- остаточный напор у потребителя
Паспорт скважины
Внутренний диаметр ограничивает размер насоса. Статический уровень показывает зеркало без отбора, динамический — при работающем водозаборе
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
Рабочая точка
Расход рассчитывают по одновременной работе потребителей, а напор включает подъём от динамического уровня, потери и остаточное давление
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
Автоматика
Систему дополняют реле давления, гидроаккумулятором, датчиками уровня или частотным регулированием
- При выборе проверяют
- одновременное потребление
- подъём от динамического уровня
ВажноОшибки, влияющие на работу оборудования
Избыточная подача снижает динамический уровень, вызывает работу без воды и может втягивать песок. Неверный напор не обеспечивает давление в системе
Запас выбирают расчётно, а не переходом к максимально мощной модели
- Что нельзя упускать
- назначение оборудования в конкретной системе
- предельные параметры среды и режима
- совместимость присоединений и управляющих цепей
Проверка совместимости перед заказом
Сначала фиксируют рабочую задачу и значения, которые нельзя менять без пересчёта системы: расход q, высота, потери и давление. Затем сравнивают только те исполнения, которые одновременно проходят все ограничения
При замене существующей позиции сверяют полную маркировку, присоединительные размеры, монтажное пространство и характеристики связанных компонентов. Совпадение одного номинала или внешнего вида не подтверждает взаимозаменяемость
После предварительного выбора проверяют рабочую область, комплектность и ограничения по документации производителя. Такой порядок помогает исключить оборудование, которое формально подходит по одному параметру, но не рассчитано на реальный режим
Подбор скважинные насосы в PUMPING
PUMPING помогает сопоставить модели по Q/H, диаметру, уровню воды, дебиту, материалам, питанию и присоединению. Результат проверяют по кривой и требованиям к охлаждению
Для сравнения используют технические параметры и точное обозначение изделия. Цель подбора — получить совместимую позицию без неподтверждённых допущений о среде, нагрузке или способе монтажа
Какой уровень использовать для расчёта напора
Динамический уровень при расчётном отборе
Должен ли насос быть уже обсадной трубы
Да, нужен зазор для кабеля, спуска и охлаждения
Можно ли увеличить производительность выше дебита
Нет, устойчивый расход согласуют с притоком
Для чего нужен гидроаккумулятор
Он поддерживает запас воды и уменьшает частоту пусков
Когда выбирают трёхфазный двигатель
При доступной трёхфазной сети и соответствующей мощности
